集成阀组式工业液压动力储油油箱

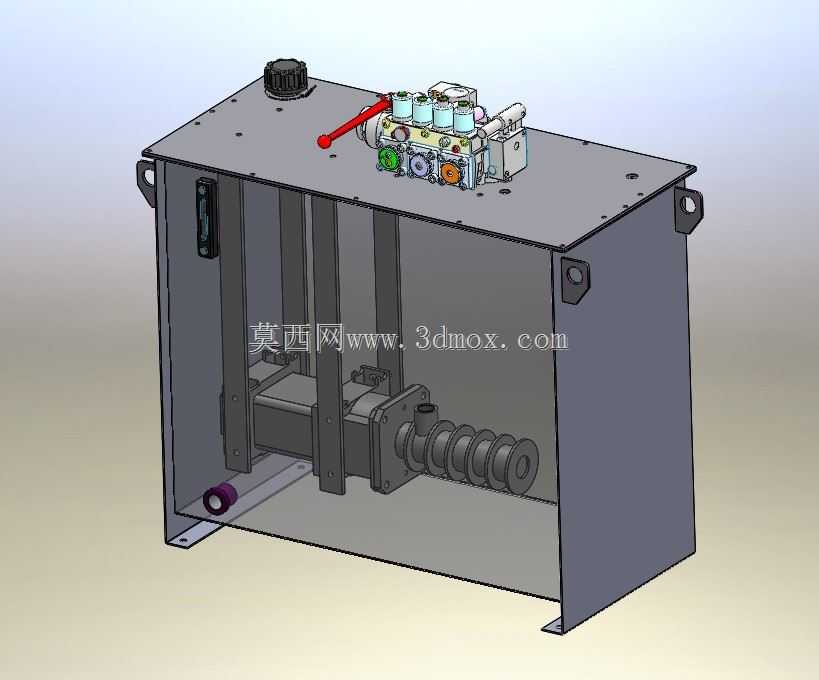

　　在各类工业液压系统的搭建与改造场景中，液压油箱从来不是简单的储油容器，而是承担着多重核心功能的集成载体，这套集成阀组的液压油箱结构，正是针对中小型液压动力单元的紧凑化安装需求设计的。从现场安装的边界条件来看，该油箱采用长方体焊接箱体结构，两侧预留的吊装耳板完全适配车间内常见的吊环螺栓安装规格，底部的折边支撑脚既可以直接通过膨胀螺栓固定在设备机架的安装平面上，也可以搭配减震垫放置在地面工位，安装时不需要额外制作复杂的转接支架，能直接适配多数中小型液压站的安装空间，箱体侧面预留的液位计安装位采用标准的长条形开孔，现场可以根据实际使用的油液类型选配耐油橡胶密封的液位计，不需要二次加工开孔。

　　从功能设计的角度出发，这套油箱的顶面直接集成了液压阀组的安装平面，所有阀组的安装螺孔都在箱体焊接完成后做了统一的平面铣削加工，平面度控制在0.1mm以内，能保证阀块安装后的密封性能，避免结合面渗油问题。顶面一角设置的带空气滤清器的注油口，既可以满足日常补油的操作需求，也能在系统运行过程中平衡油箱内部的气压，避免油箱内部出现负压导致油泵吸空，注油口的滤网可以过滤补油时带入的大颗粒杂质，减少系统油液的污染概率。箱体内部设置的多道隔板，并非随意布置，而是按照回油区、沉淀区、吸油区的顺序做了分隔，回油流入的区域首先经过隔板的阻挡，降低油液的流速，让油液裹挟的气泡有足够的时间上浮析出，同时让油液中携带的金属碎屑、密封残渣等杂质沉淀在回油区的底部，不会直接被吸入油泵，减少泵体和阀组的磨损。箱体侧面下部预留的回油接头安装孔、吸油接头安装孔以及排污油口，都采用了标准的管螺纹规格，现场配管时可以直接选用标准的液压接头，不需要重新攻丝加工，排污口设置在箱体最低位置，换油时可以完全排空箱体内的残留油液和沉淀杂质，减少新油被污染的可能。

　　在实际的设备应用场景中，这类集成式液压油箱常配套在小型液压机、工装夹具液压站、小型升降设备、自动化生产线的液压执行机构动力源中，相比分体式的油箱加阀组安装结构，这种顶面直接集成阀组的设计可以大幅减少外部管路的连接长度，不仅降低了管路沿程的压力损失，也减少了管路接头的数量，从根源上降低了渗油漏油的概率。阀组上集成的手动操作杆，可以在设备调试或者电气系统故障时手动切换油路，实现执行机构的应急动作，避免设备卡滞带来的生产停滞或者安全风险。箱体内部预留的油泵电机安装位，可以直接将油泵和电机内置在箱体内部，不仅能降低设备运行时的噪音，还能通过箱体内的油液带走油泵工作产生的部分热量，一定程度上提升液压系统的热稳定性，不需要额外配置过大的冷却器就能满足多数工况的散热需求。

　　从结构设计的细节来看，箱体的板材厚度选择充分考虑了焊接变形和长期使用的强度需求，侧壁板材的厚度可以保证油箱满载油液时不会出现鼓胀变形，顶面的阀组安装区域额外做了加厚处理，避免阀组安装和管路连接时出现顶面变形。两侧的吊装耳板采用了折弯焊接的加强结构，满载状态下吊装也不会出现耳板变形或者焊缝开裂的问题，完全满足车间内转运和现场安装的吊装需求。液位计的安装位置避开了内部隔板的区域，能直观反映整个油箱的实际油位，避免出现假油位导致油泵吸空的问题。回油区的底部设置了一定的倾斜角度，所有沉淀的杂质都会顺着斜面汇集到排污口位置，日常维护时不需要进入油箱内部就能清理大部分沉淀杂质，降低了维护的工作量。
