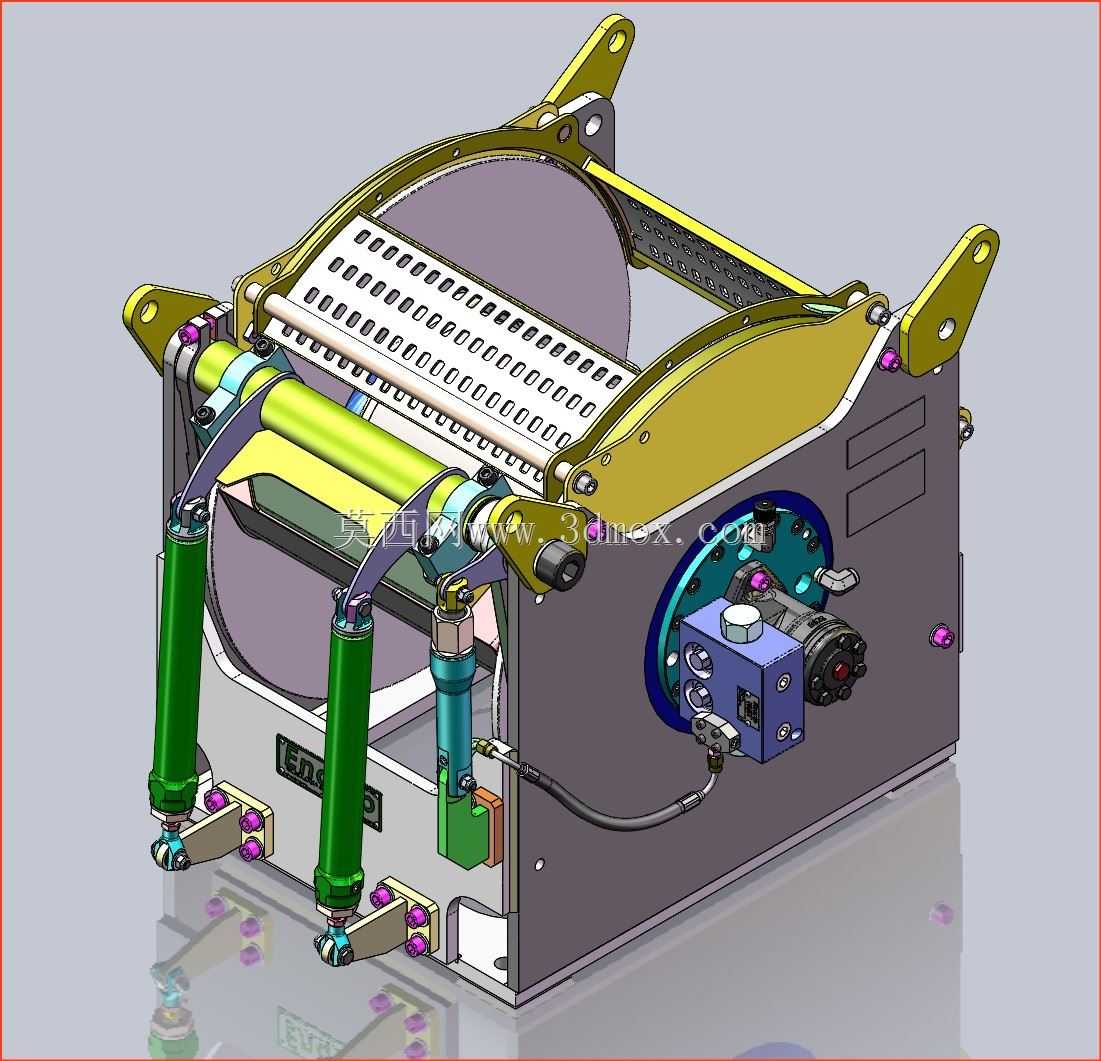

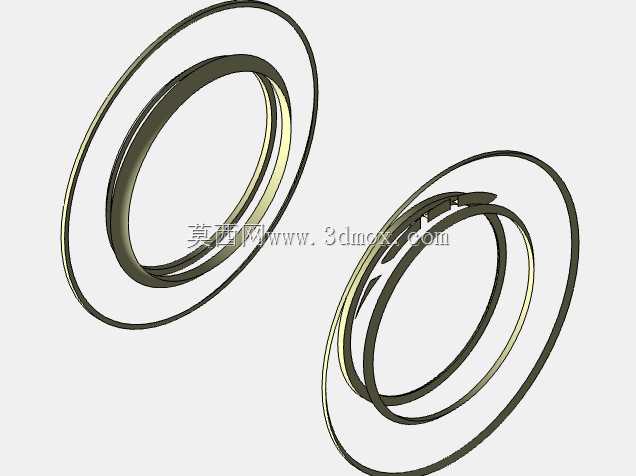

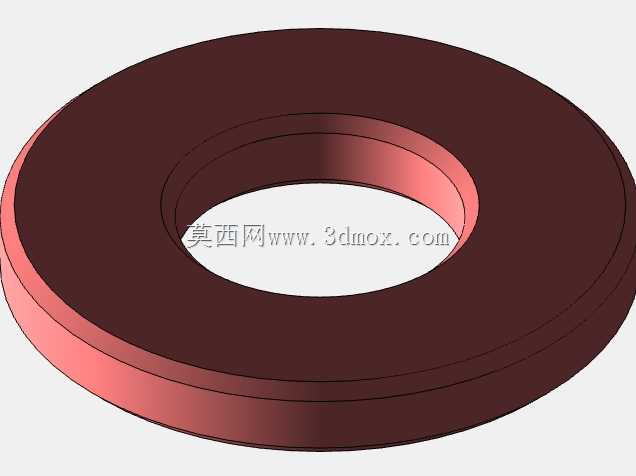

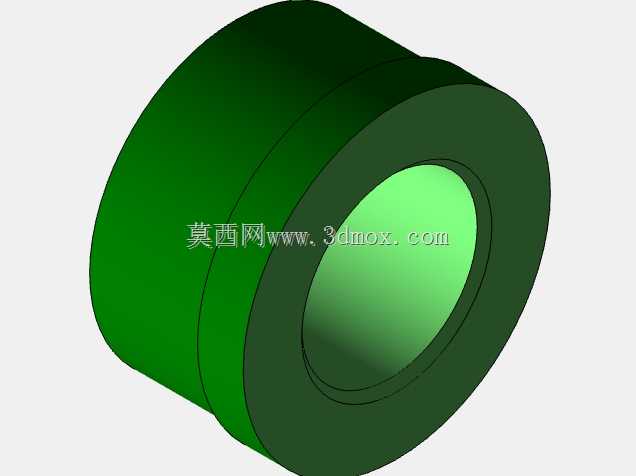

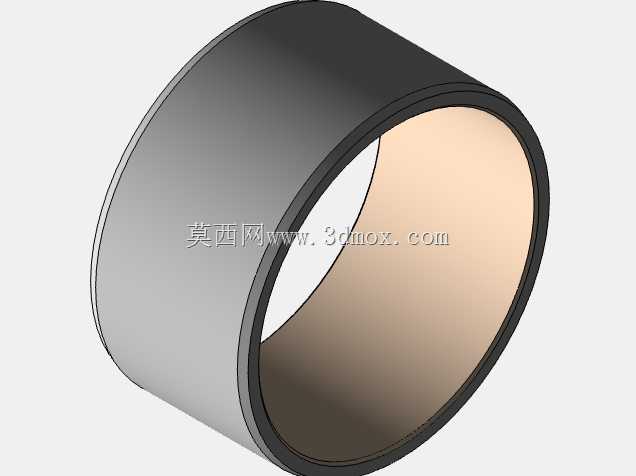

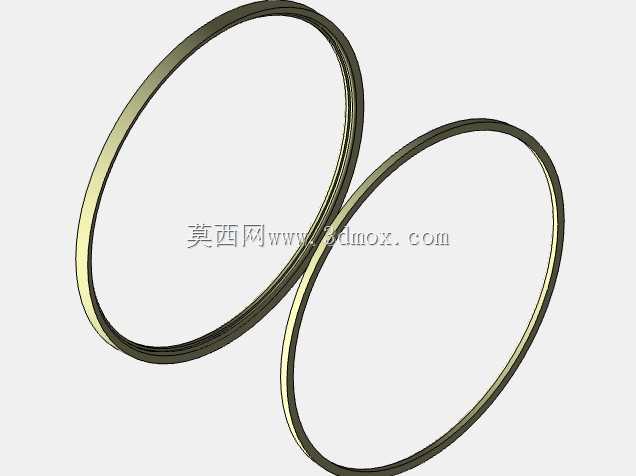

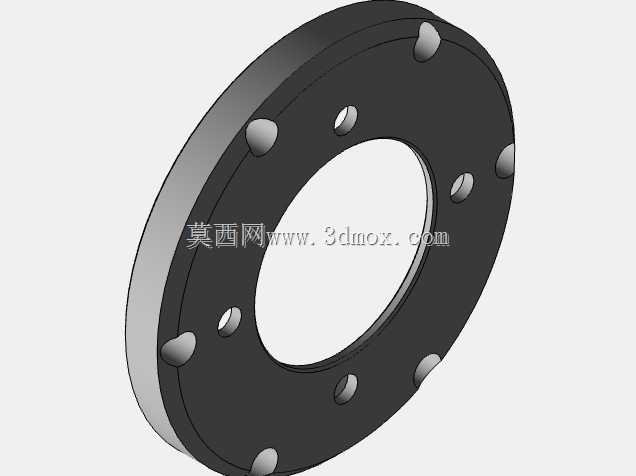

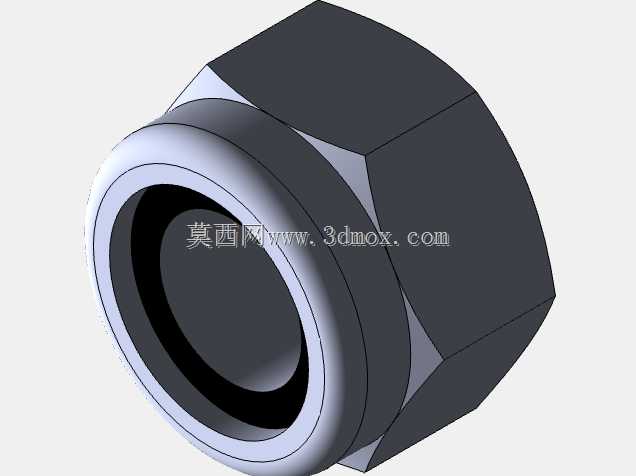

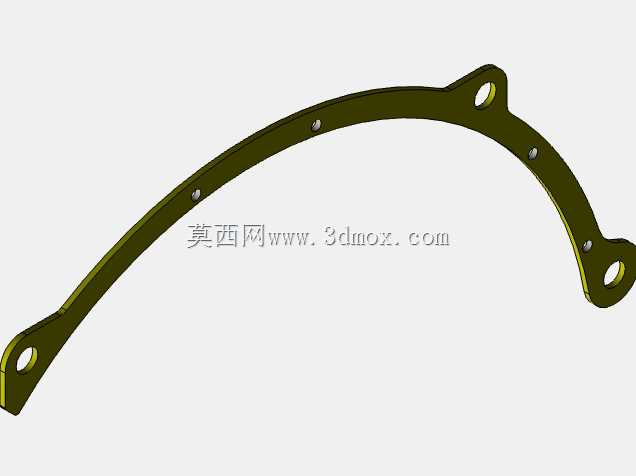

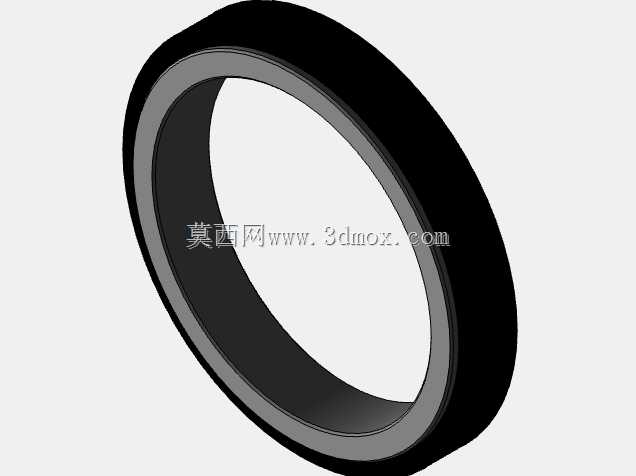

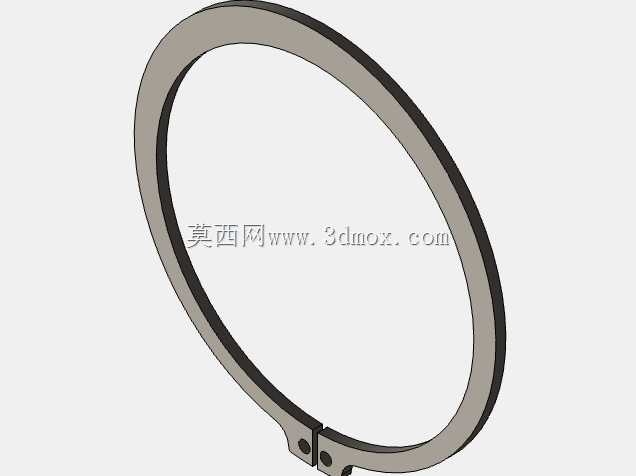

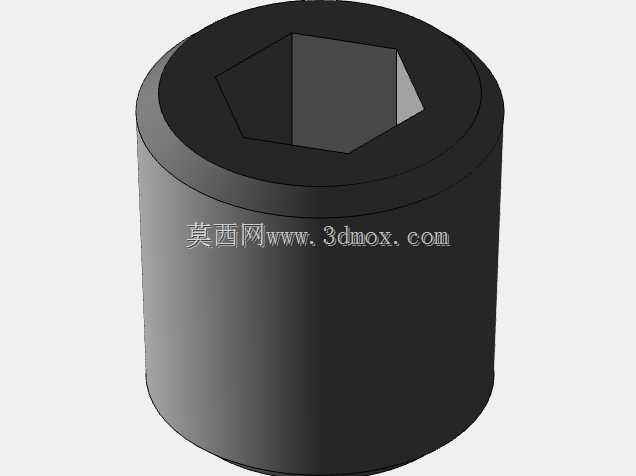

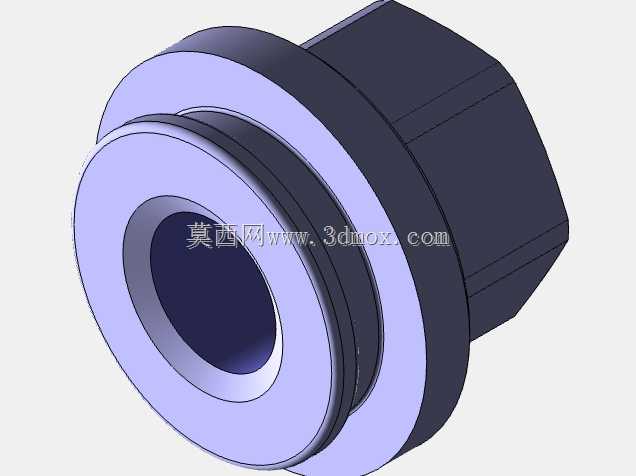

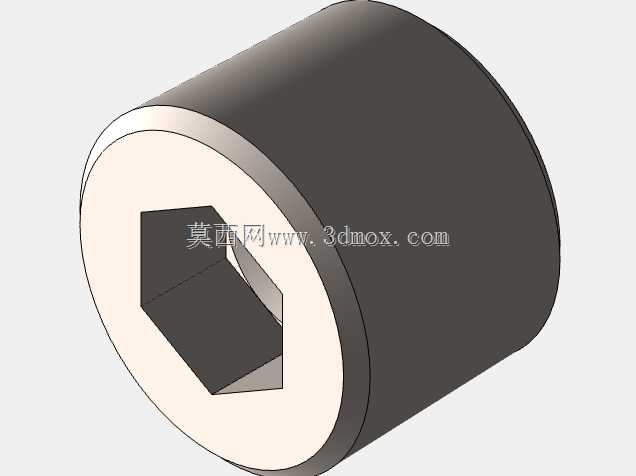

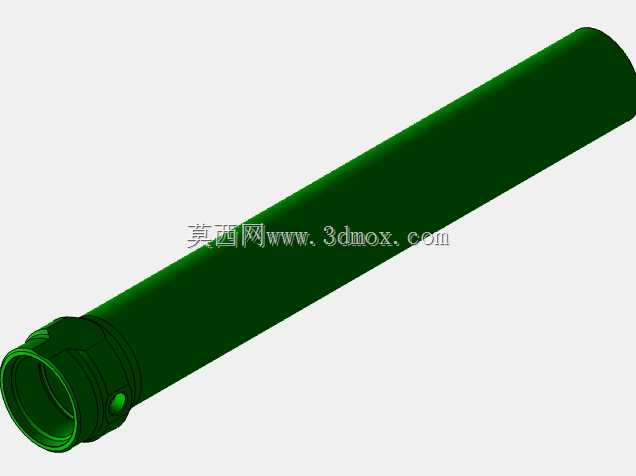

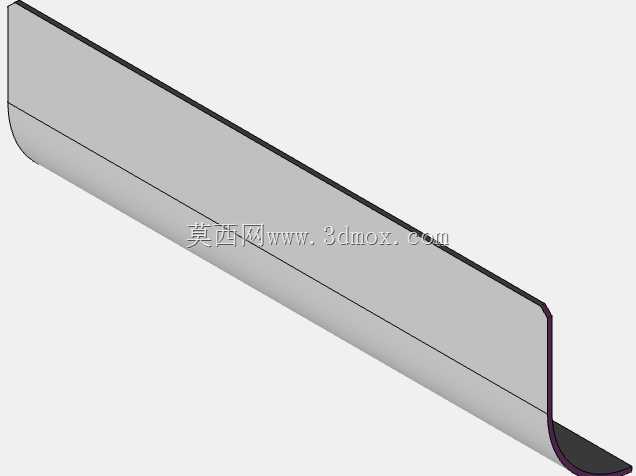

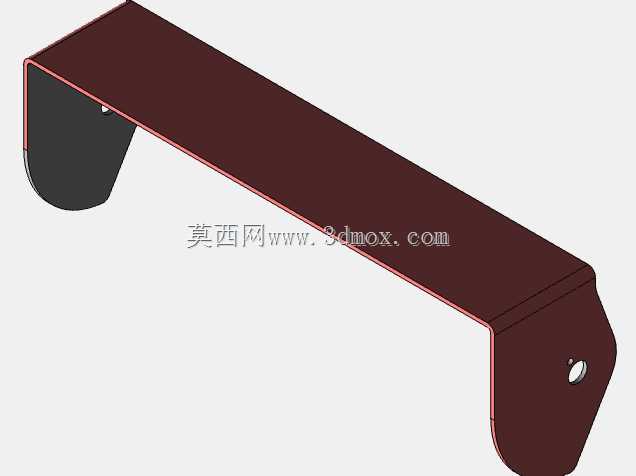

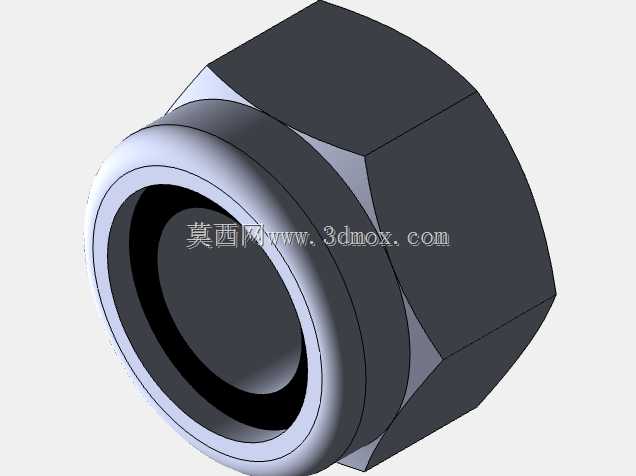

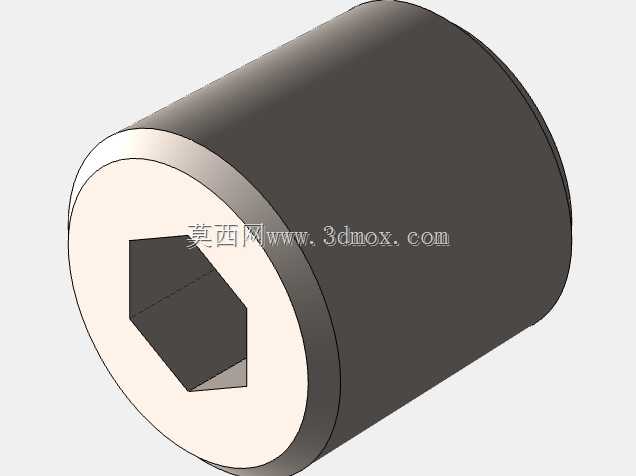

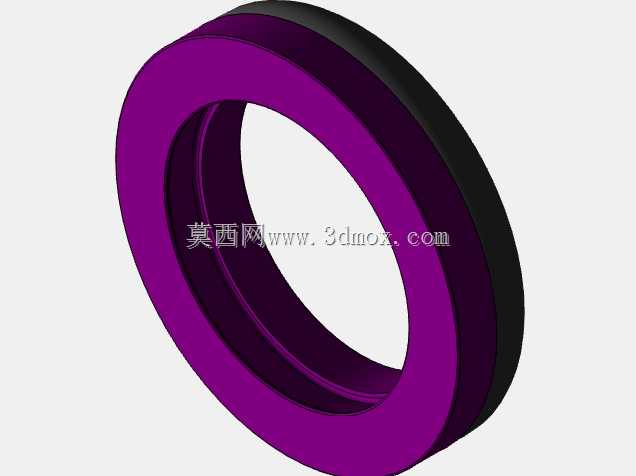

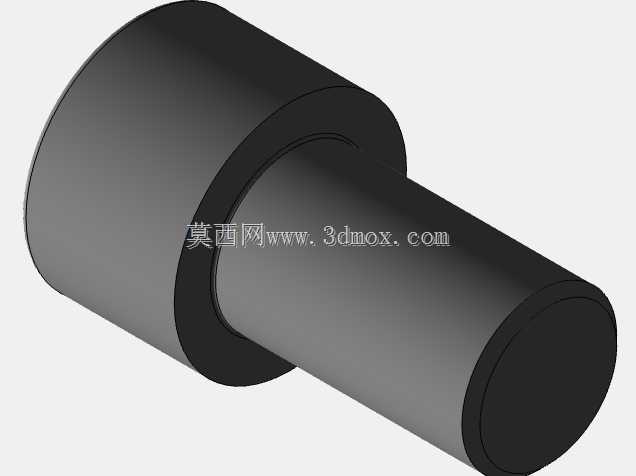

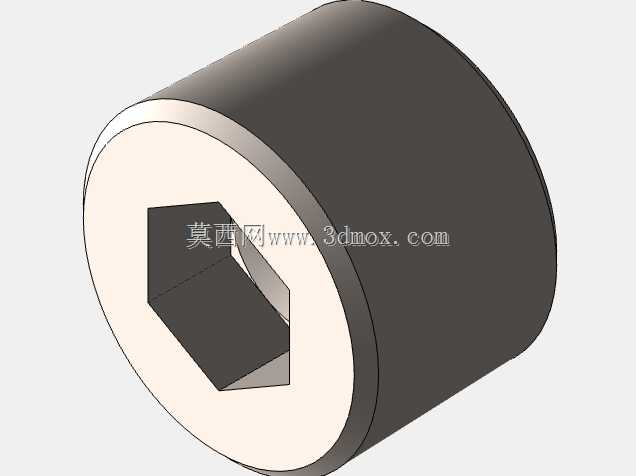

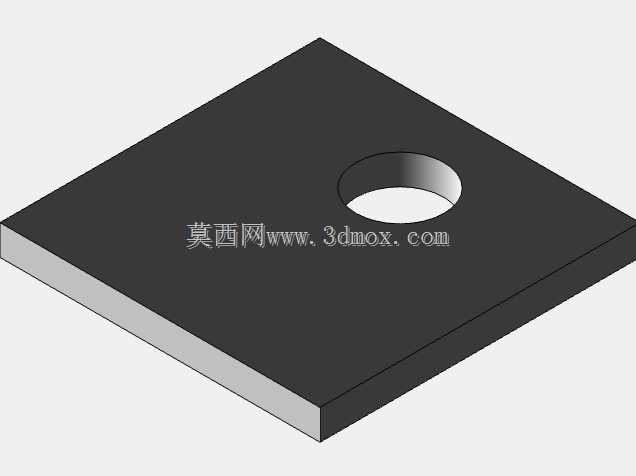

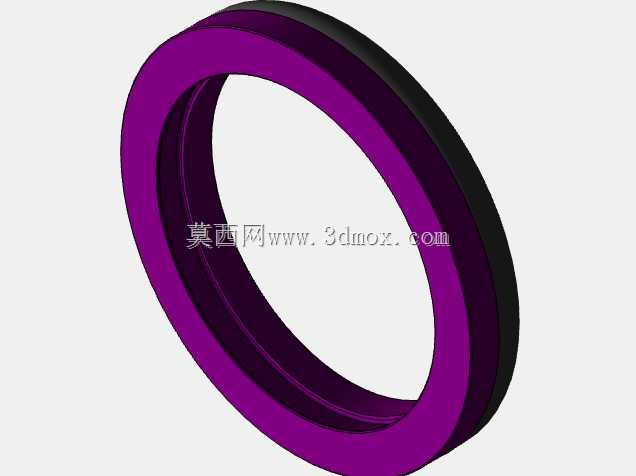

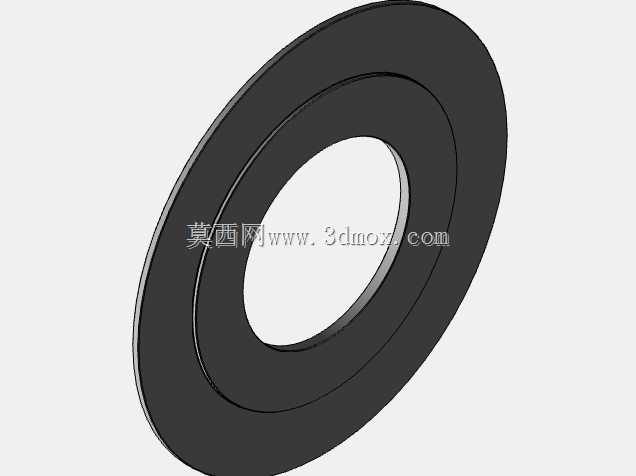

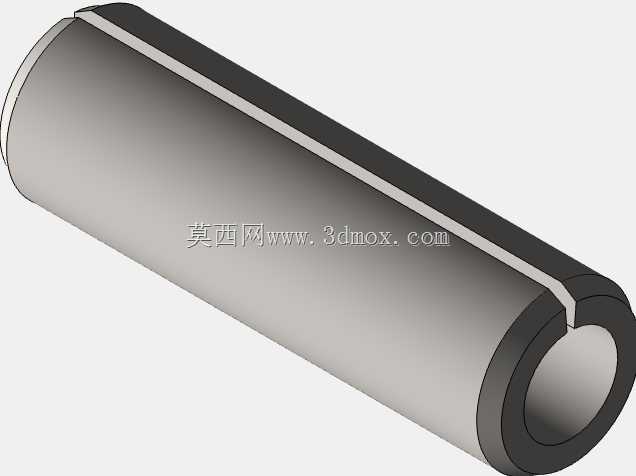

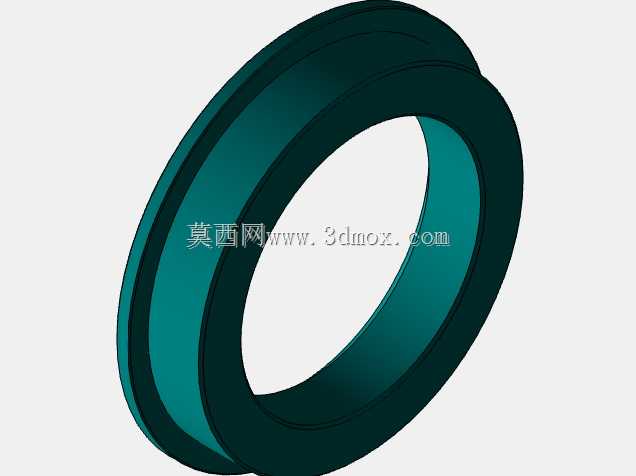

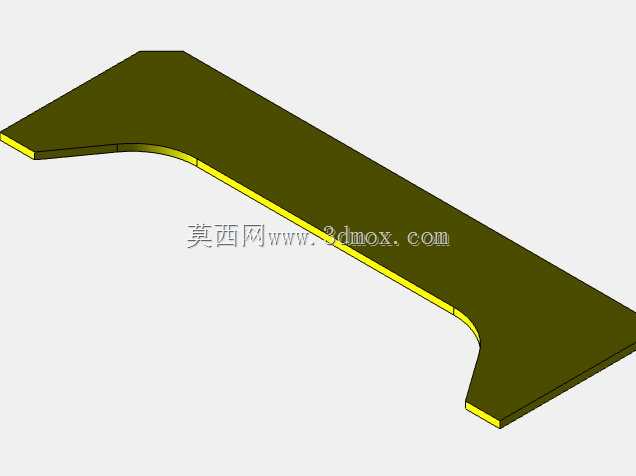

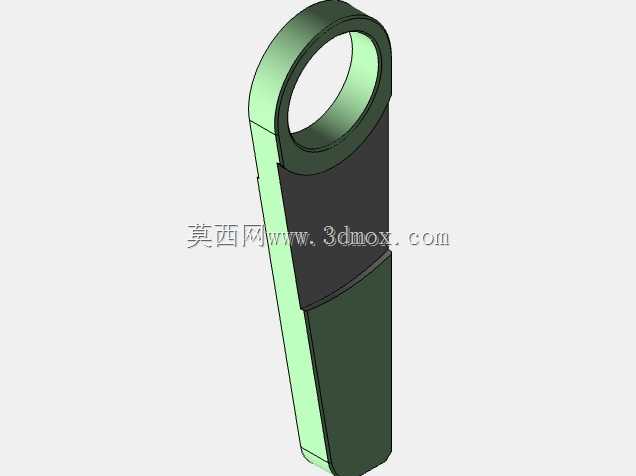

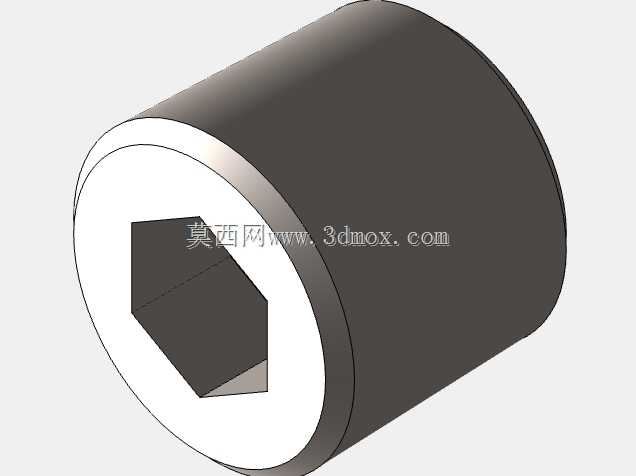

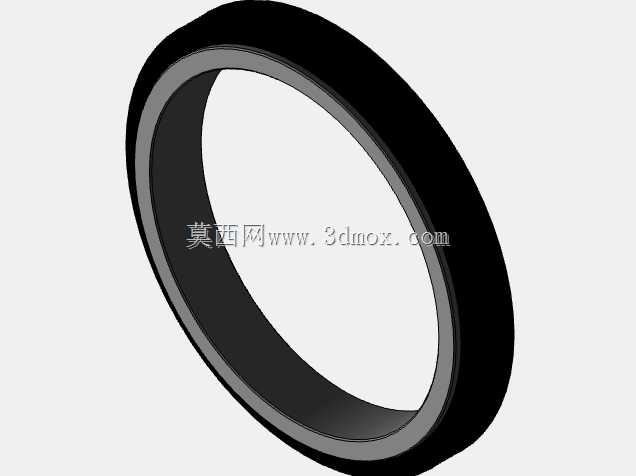

10吨级Enquip液压起重牵引绞车结构设计

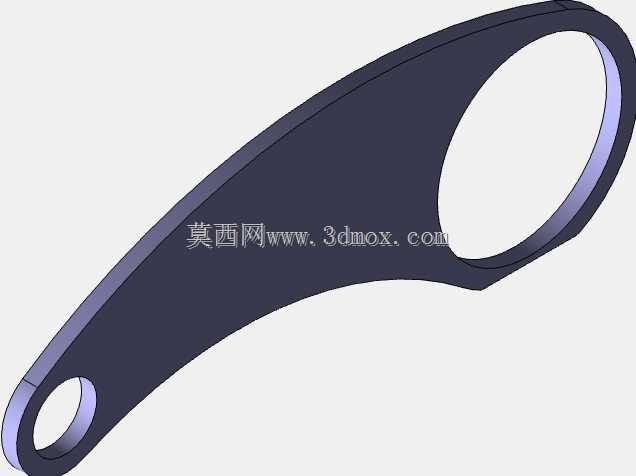

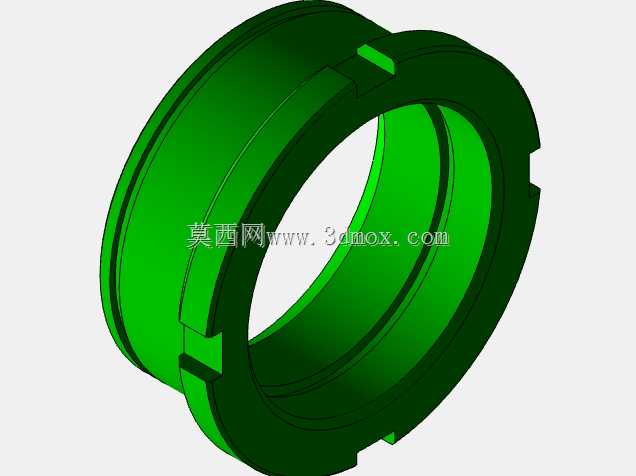

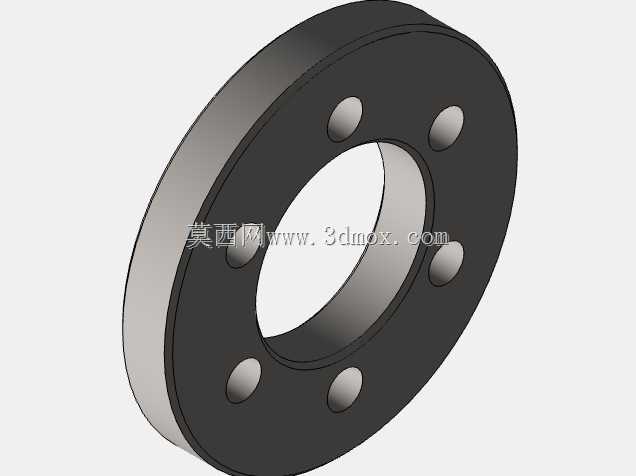

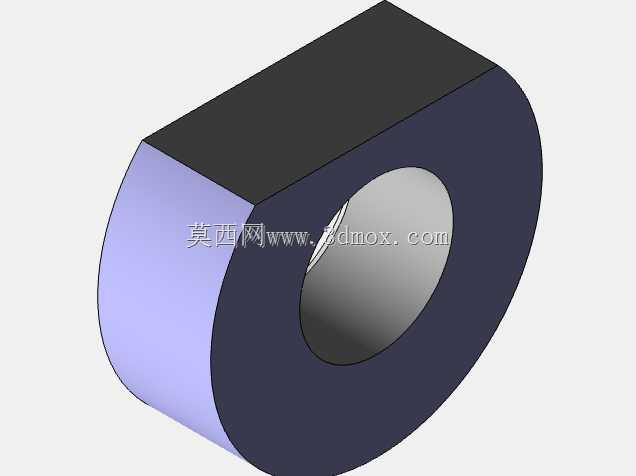

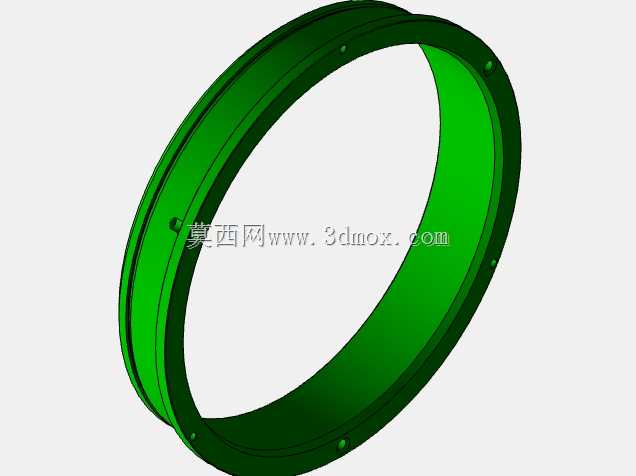

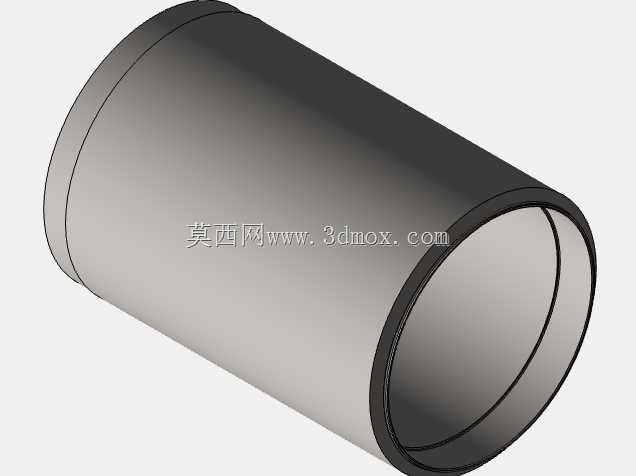

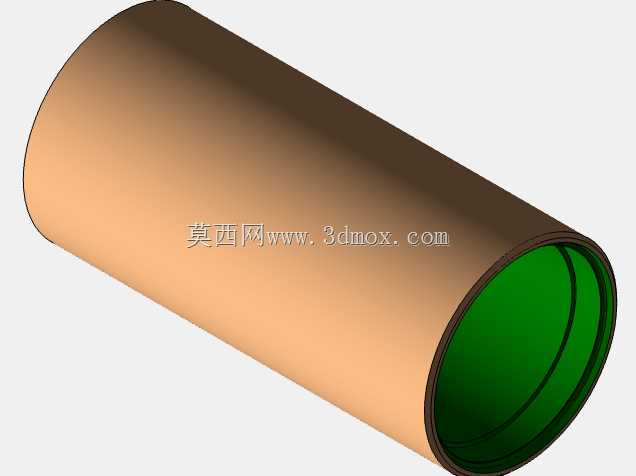

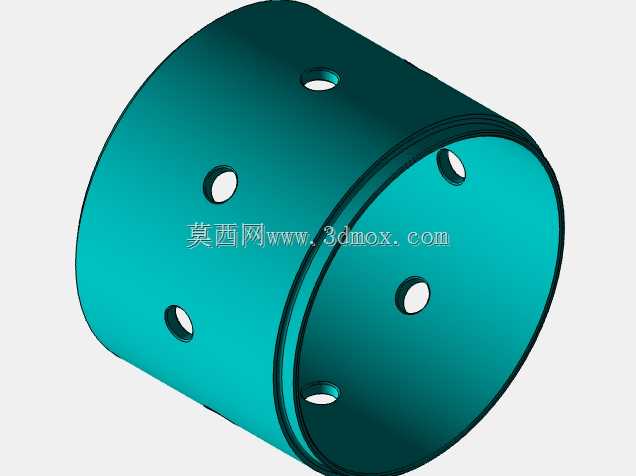

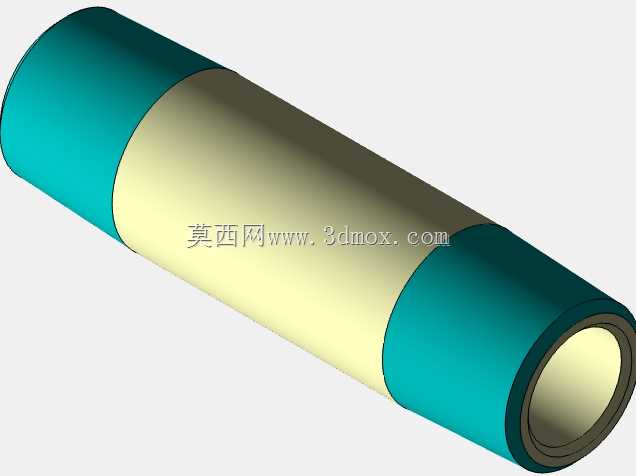

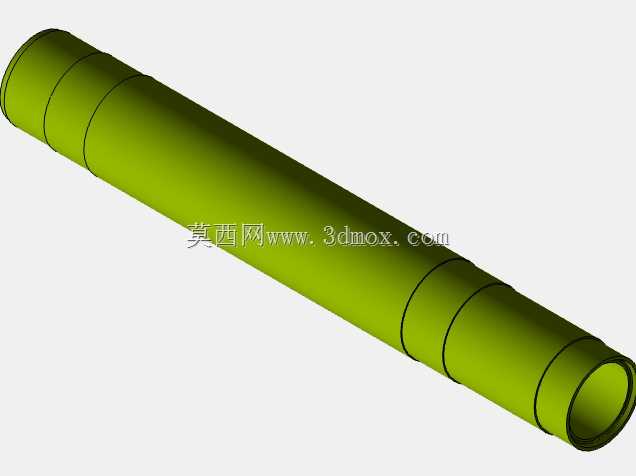

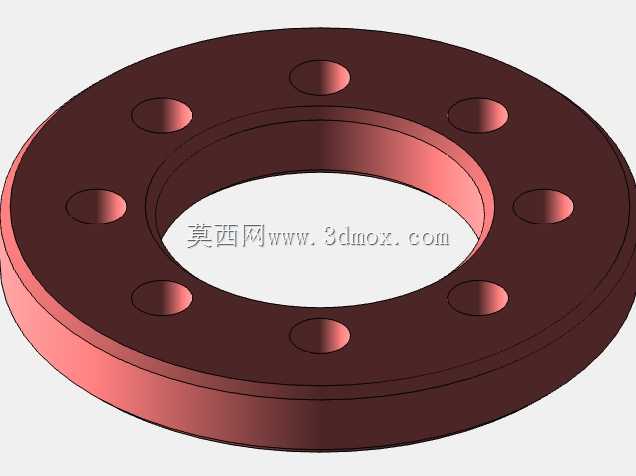

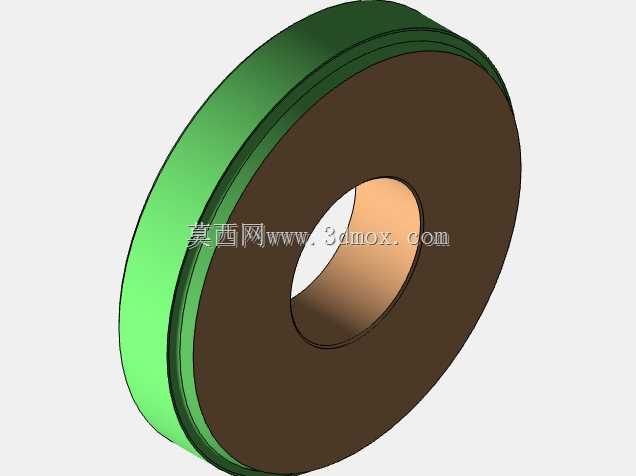

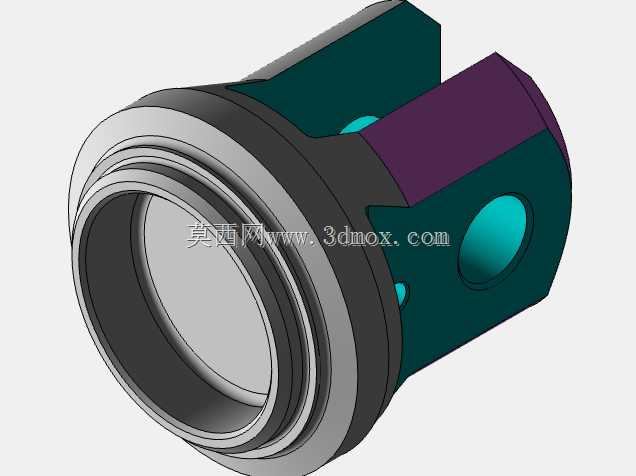

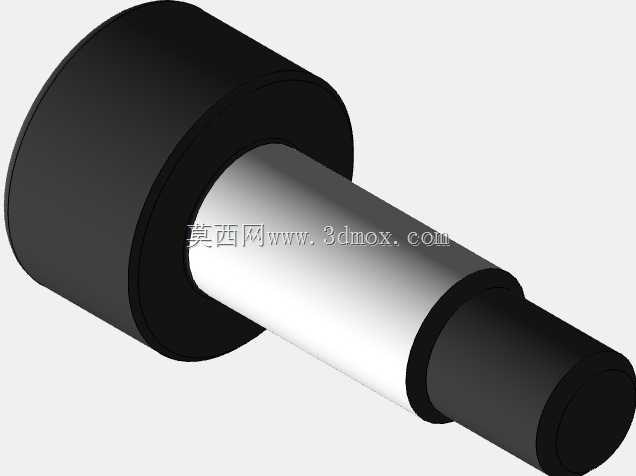

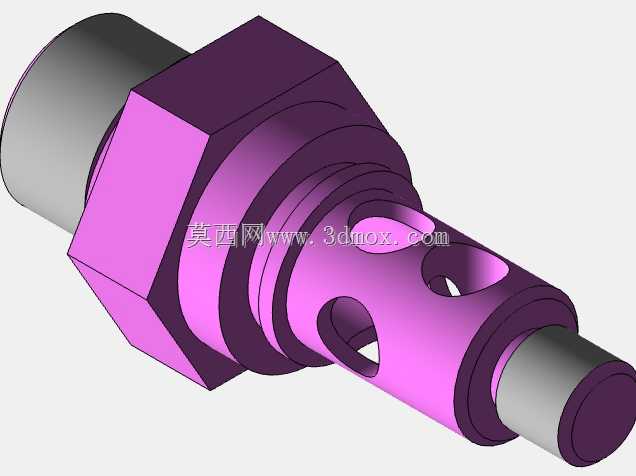

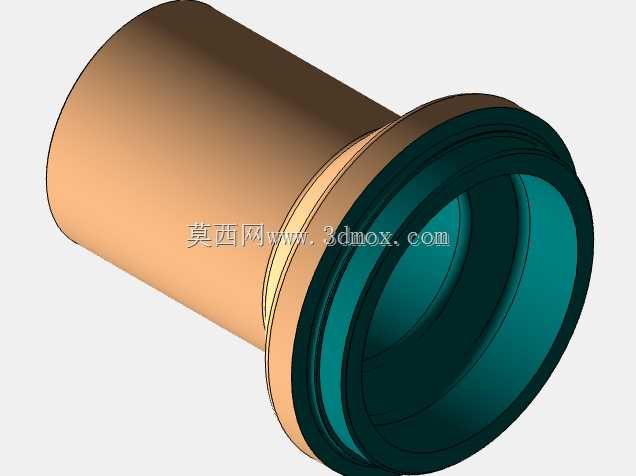

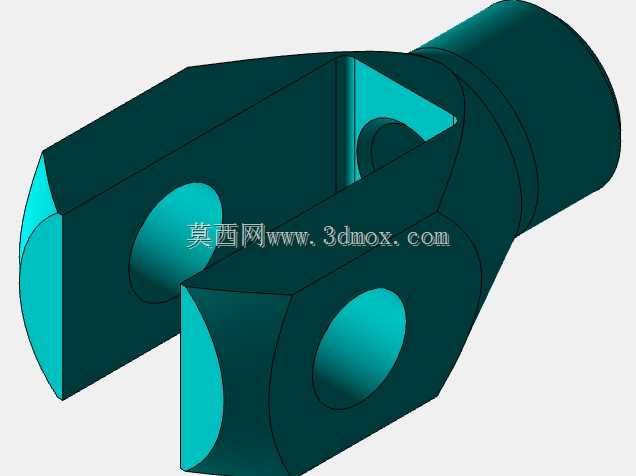

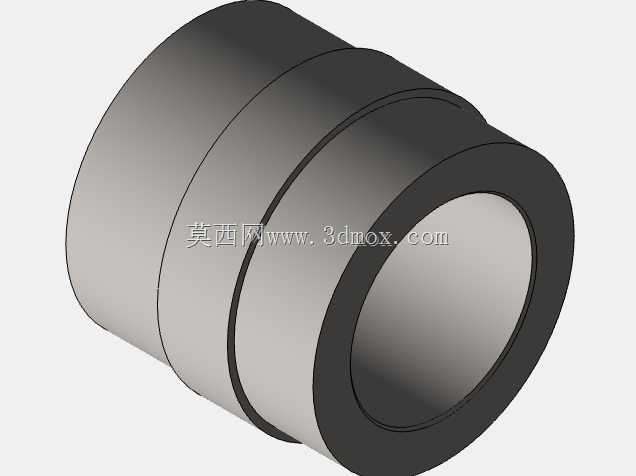

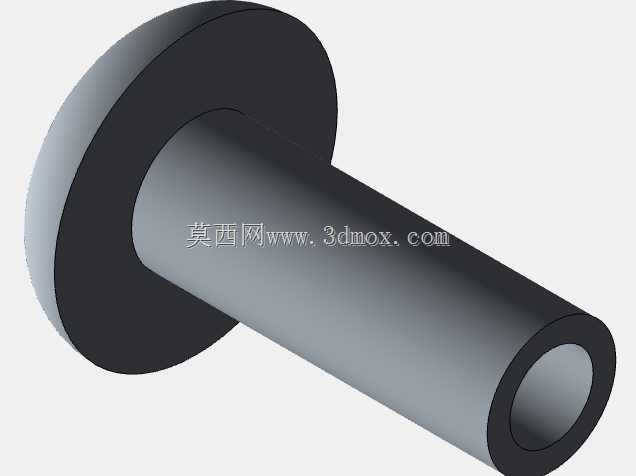

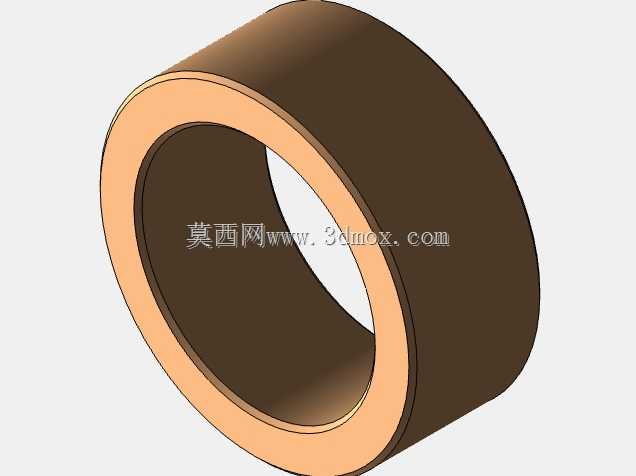

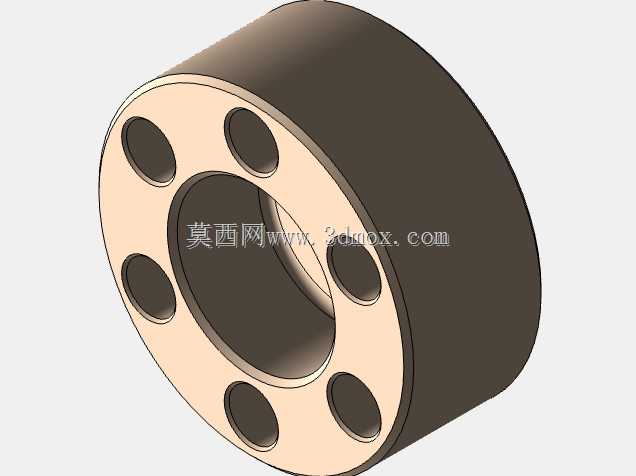

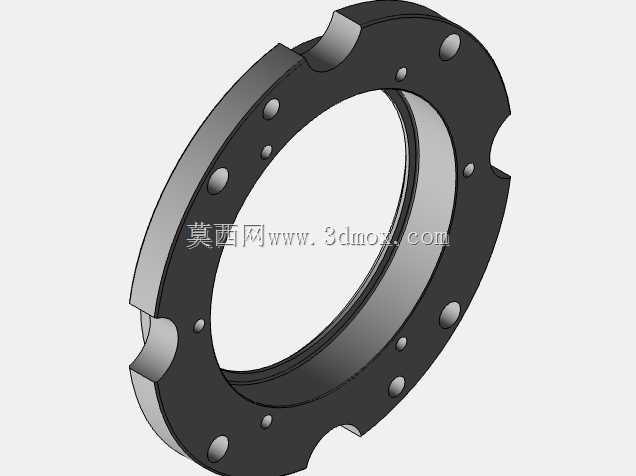

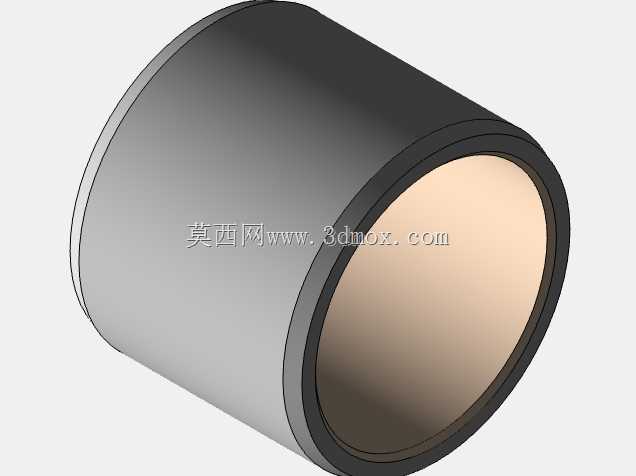

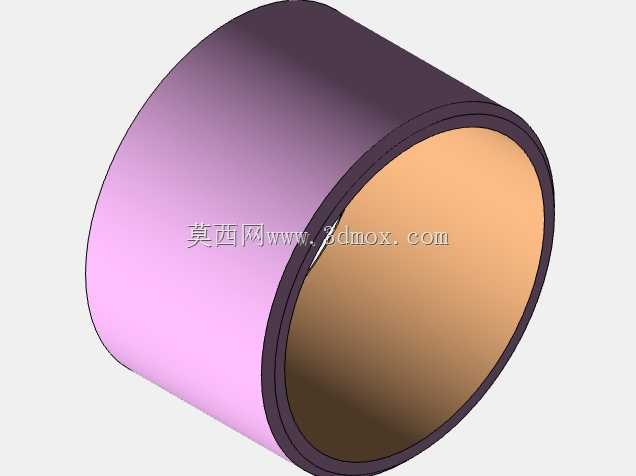

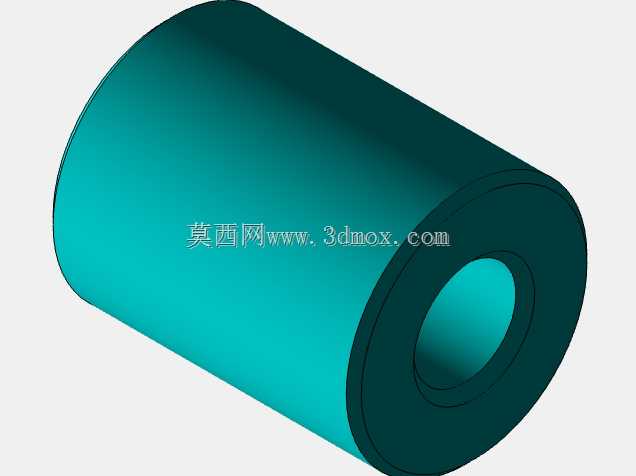

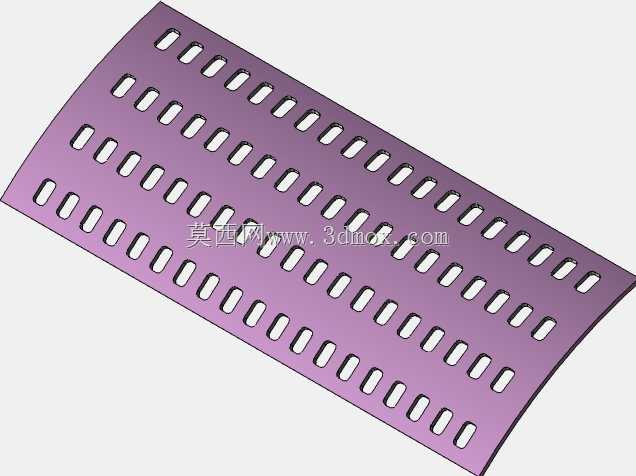

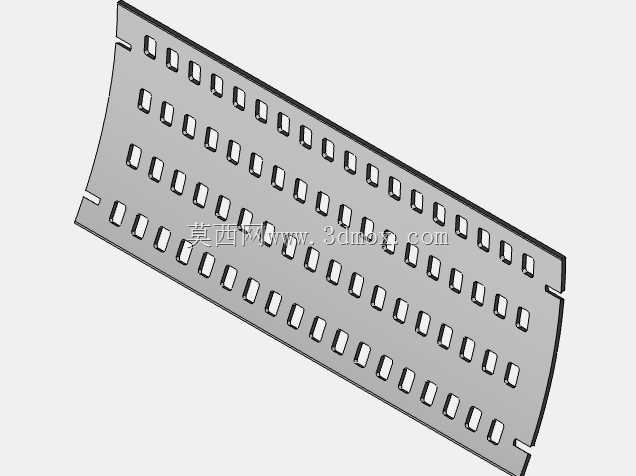

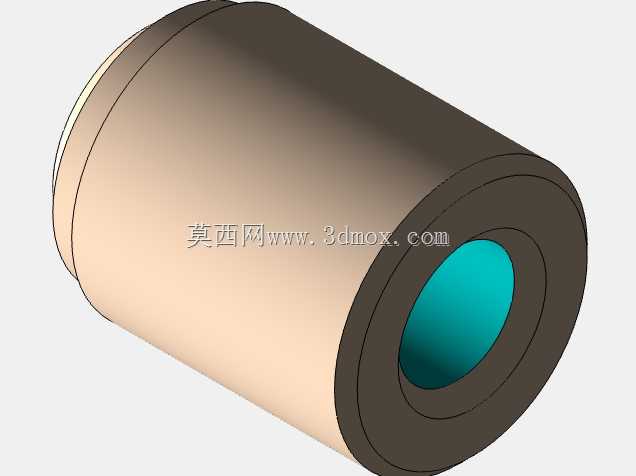

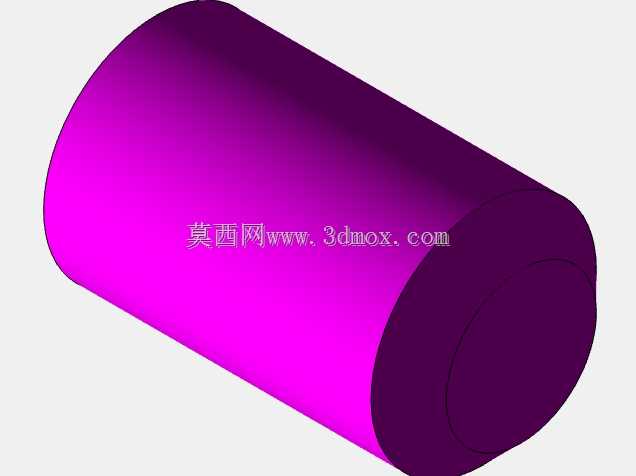

　　在水利工程坝体检修、山区索道物料转运、重型设备短距离移位这类需要大牵引力的作业场景里，10吨级液压绞车是核心的牵引执行单元，区别于电动绞车受限于供电条件、过载保护阈值低的问题，液压驱动的绞车可以依托工程机械的液压站或者独立液压动力单元输出动力，在无外接电网的野外作业场景下适配性更强。这款10吨载荷的液压绞车在结构设计上，首先围绕卷筒组件做了受力优化，卷筒采用厚壁无缝钢管加工成型，绳槽采用螺旋折线槽设计，钢丝绳在多层缠绕时不会出现乱绳咬绳的问题，卷筒两端的挡边高度比最外层缠绕钢丝绳高出2.5倍绳径，避免大载荷牵引时钢丝绳脱出卷筒的风险。

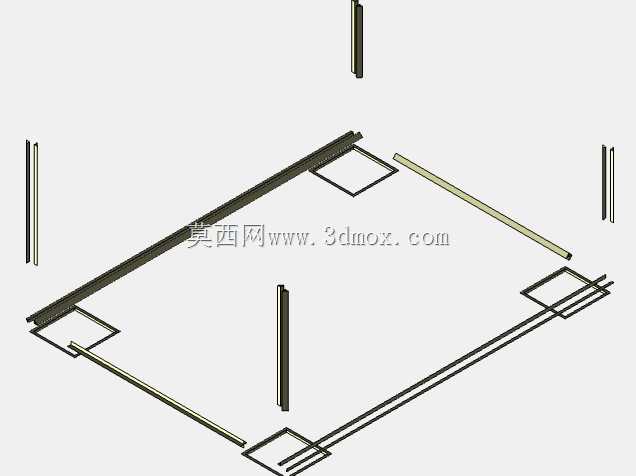

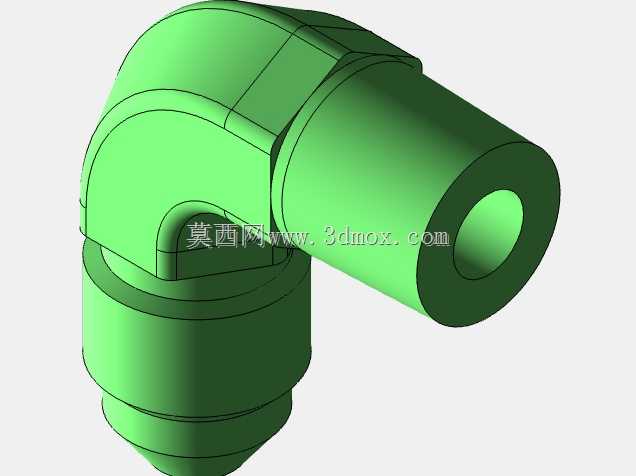

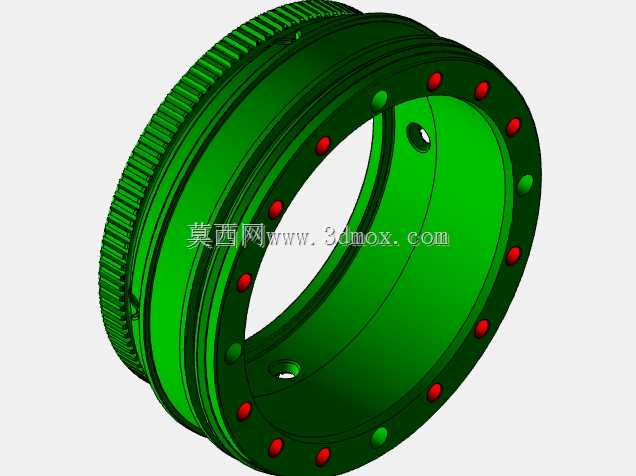

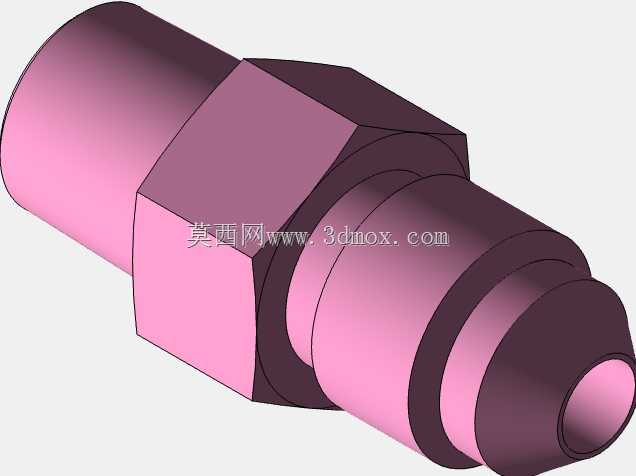

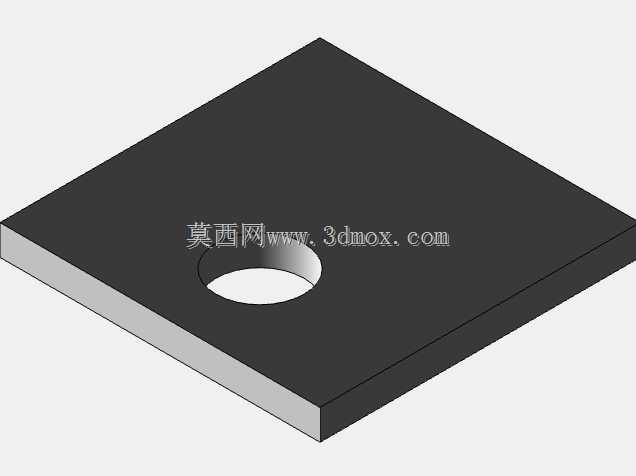

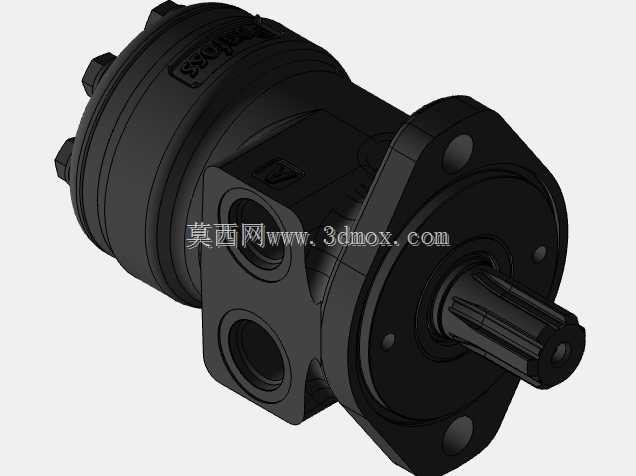

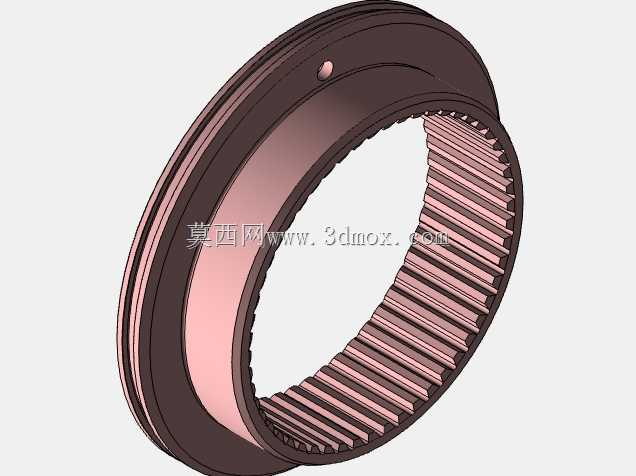

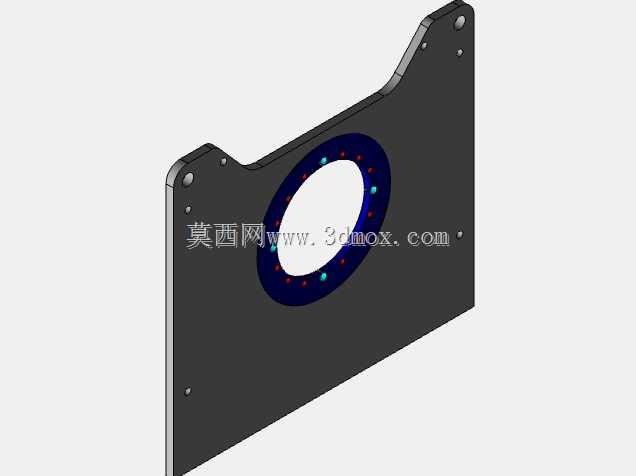

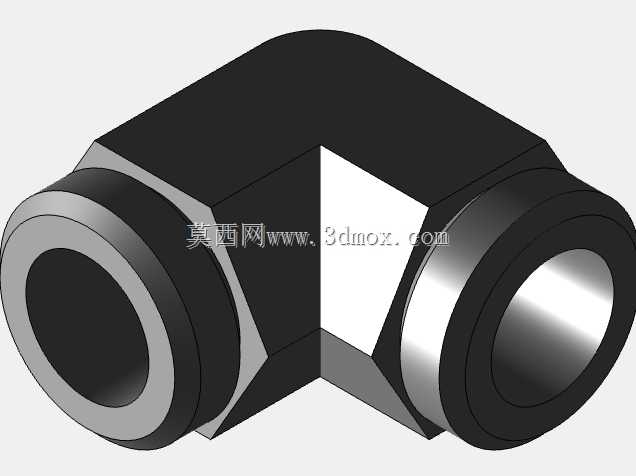

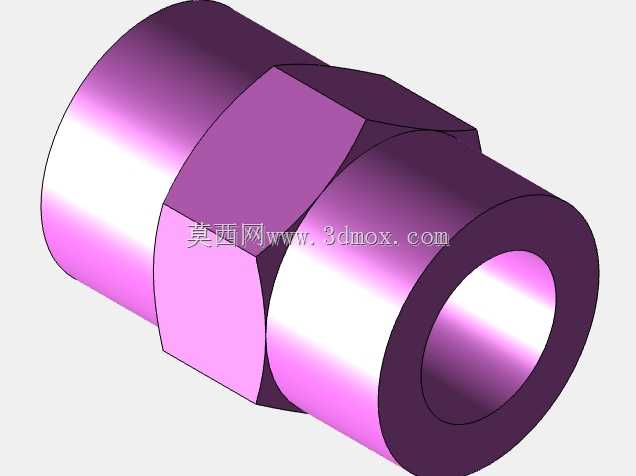

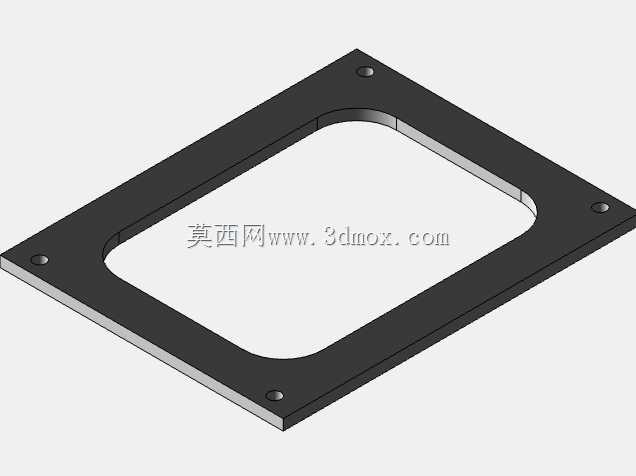

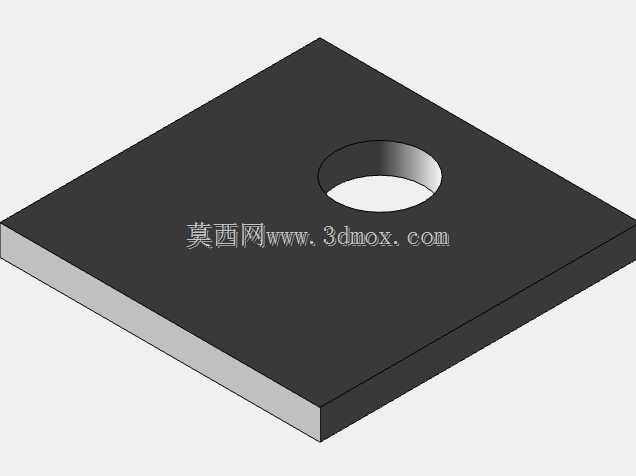

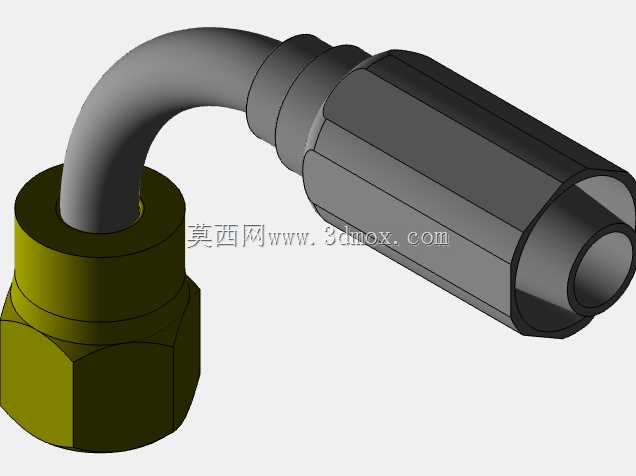

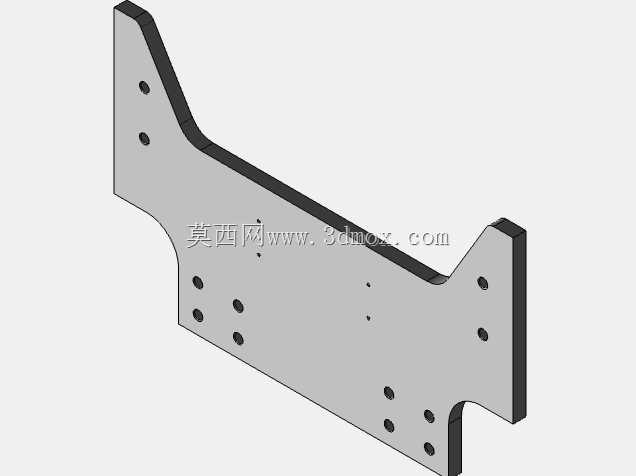

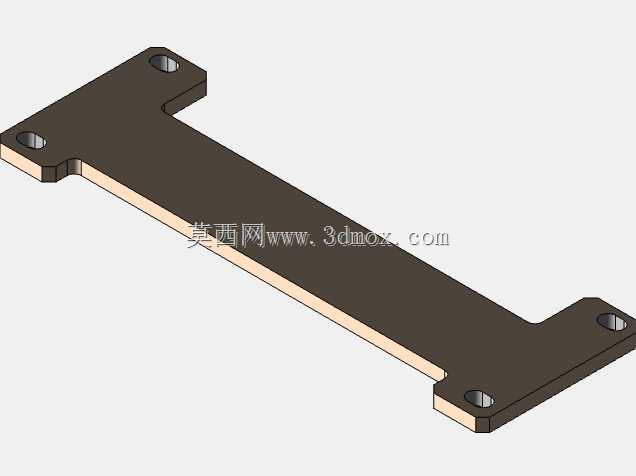

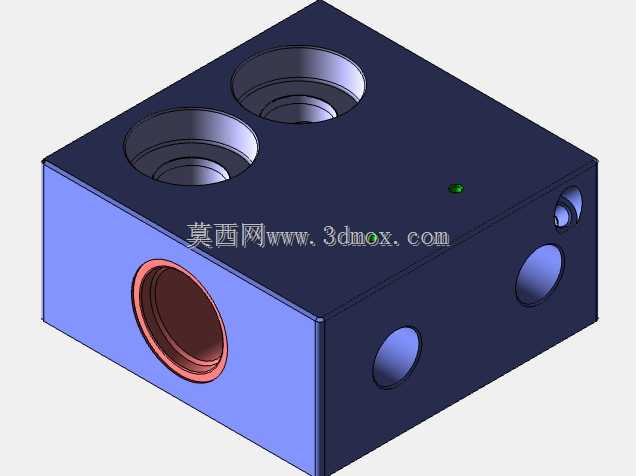

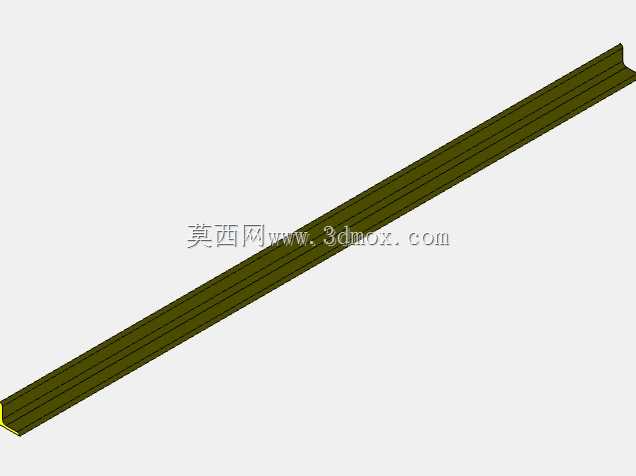

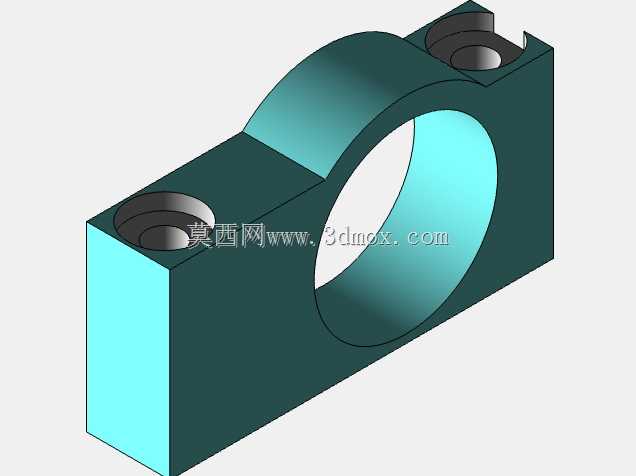

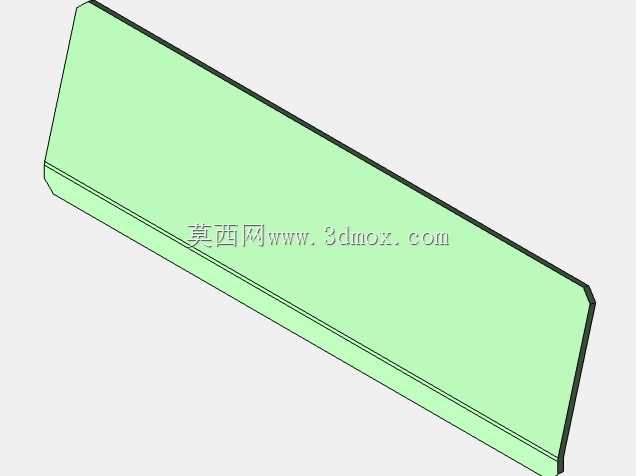

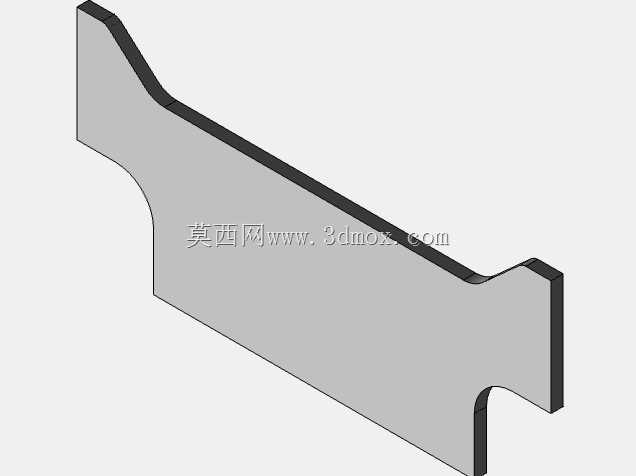

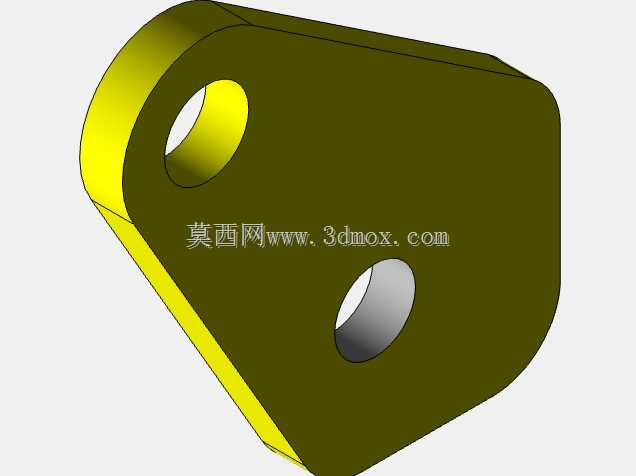

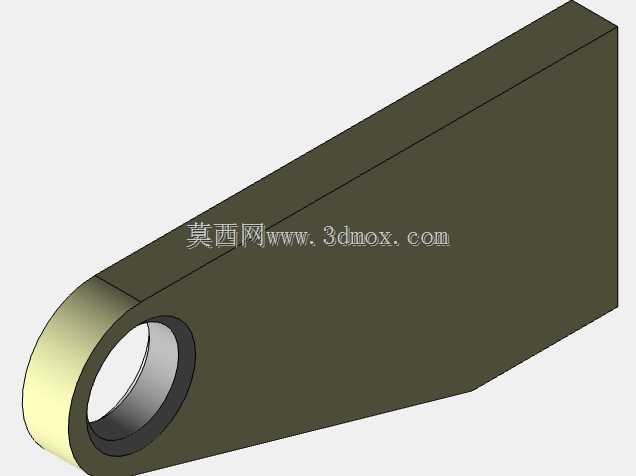

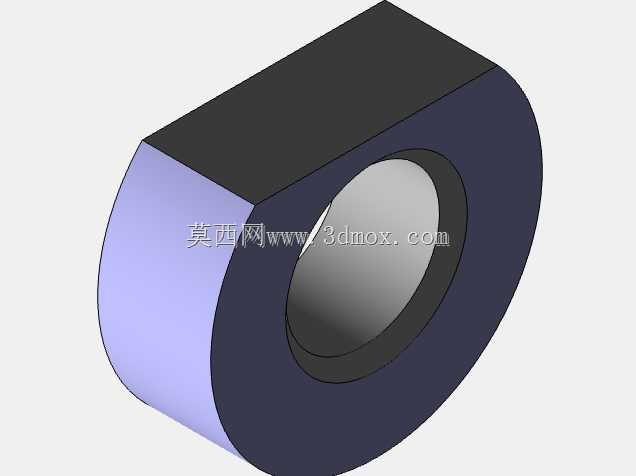

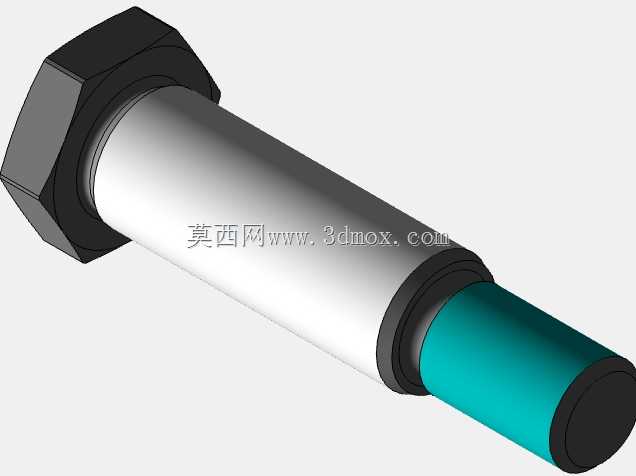

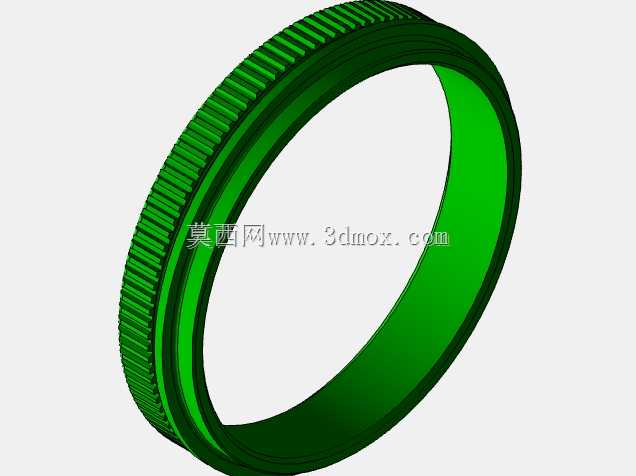

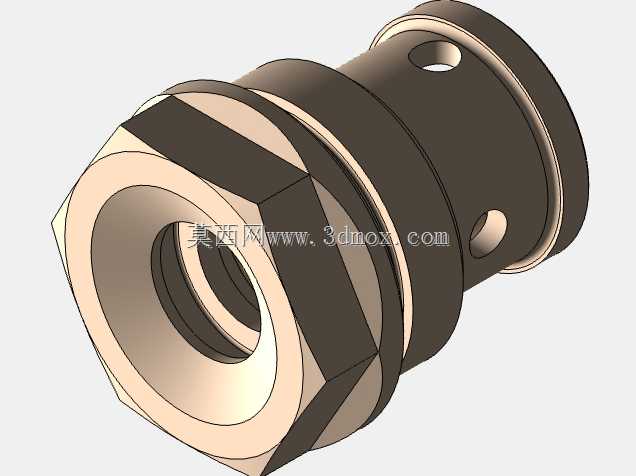

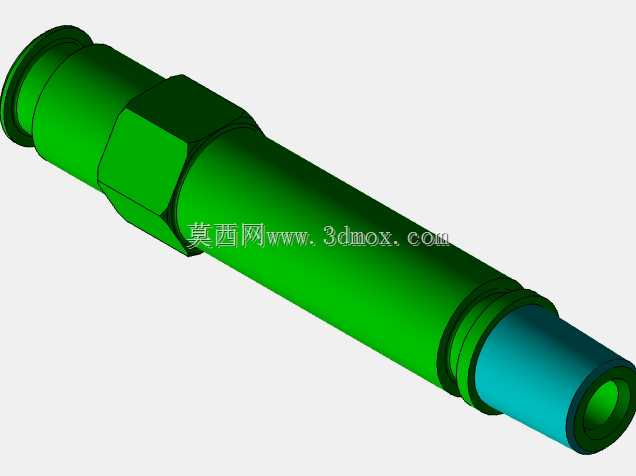

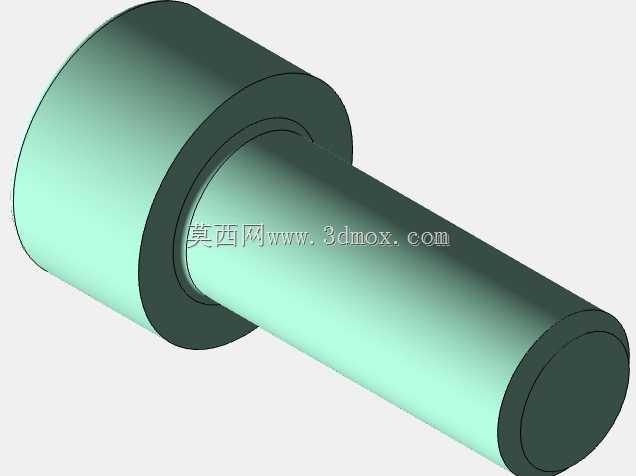

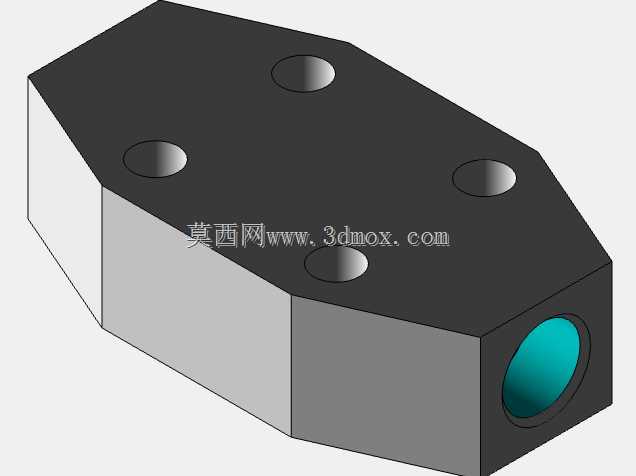

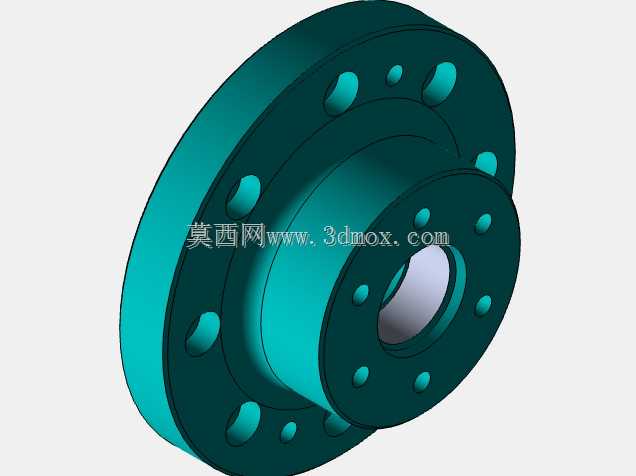

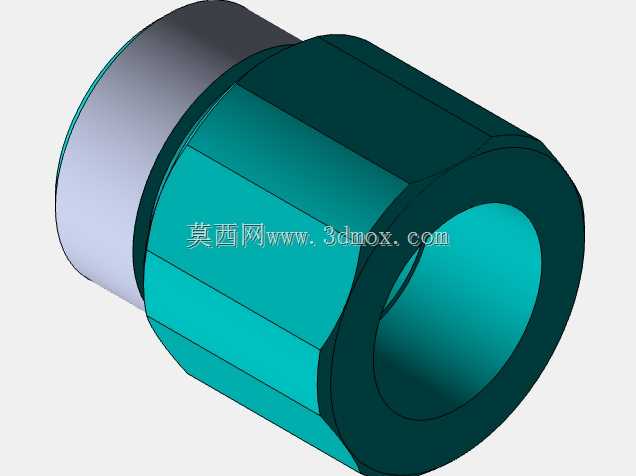

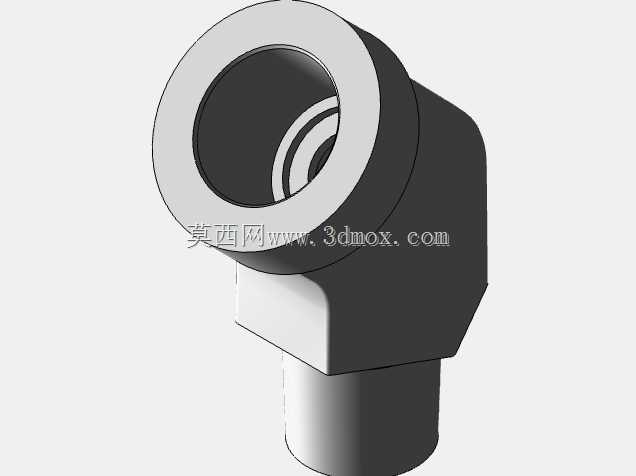

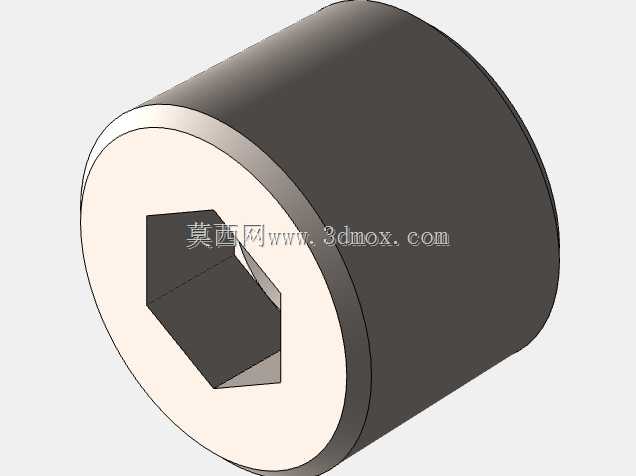

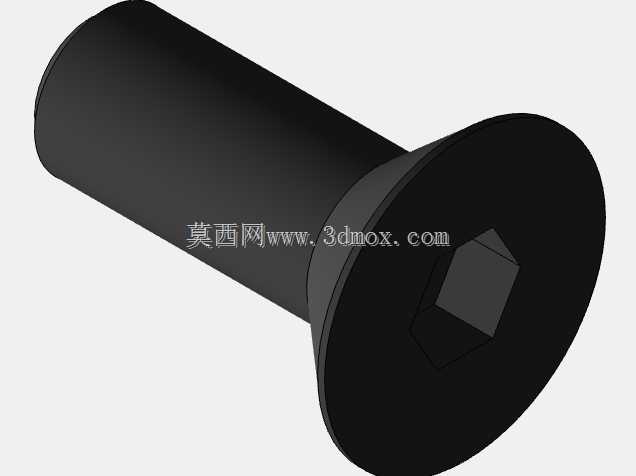

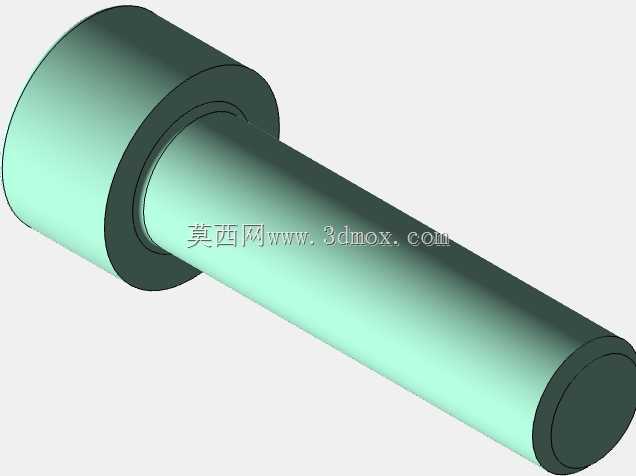

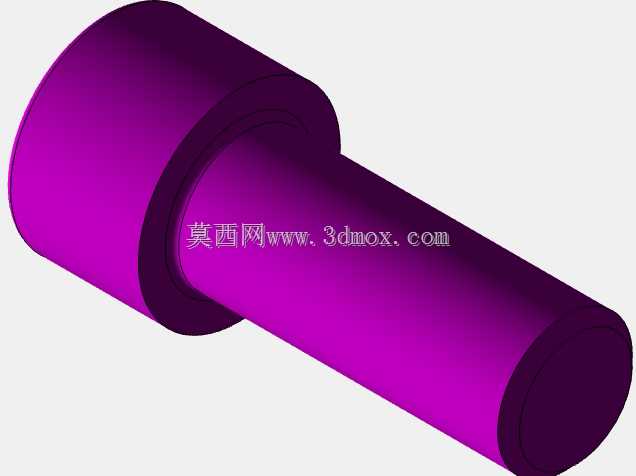

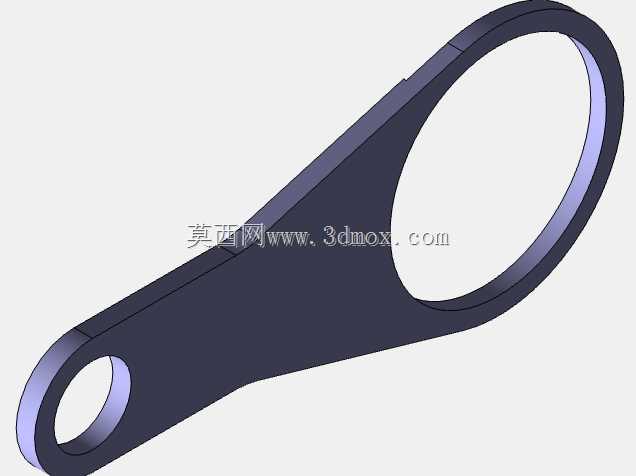

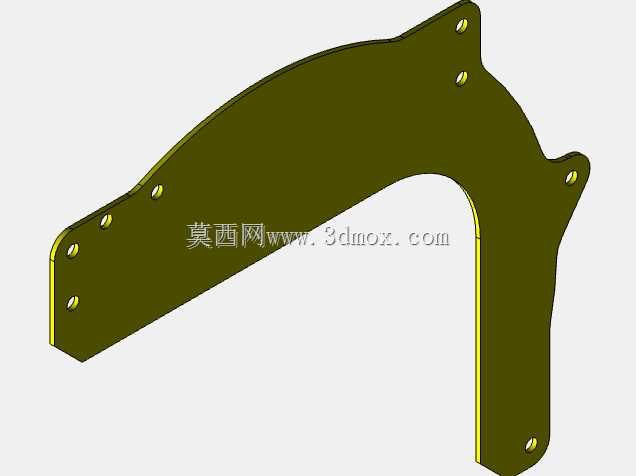

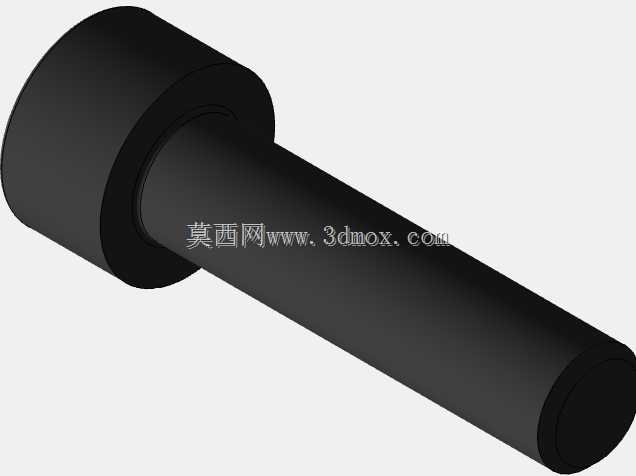

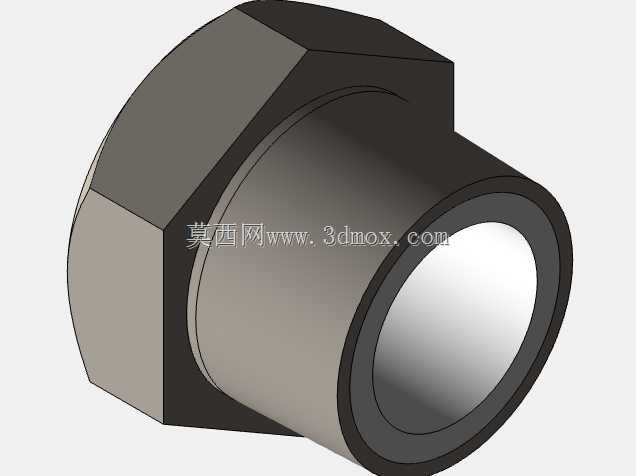

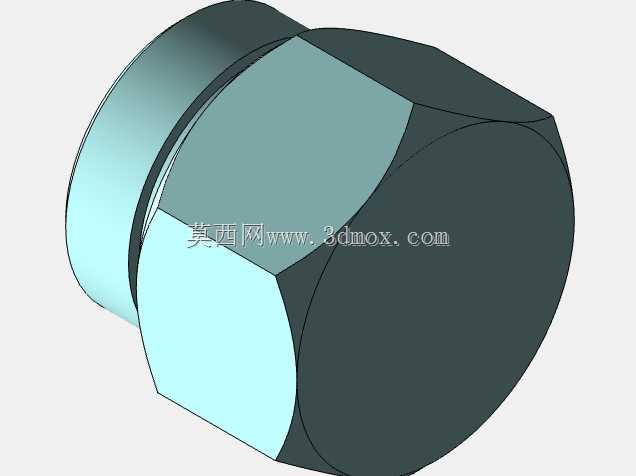

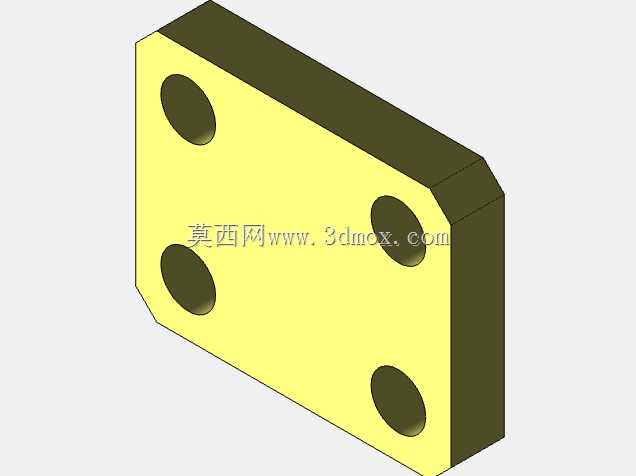

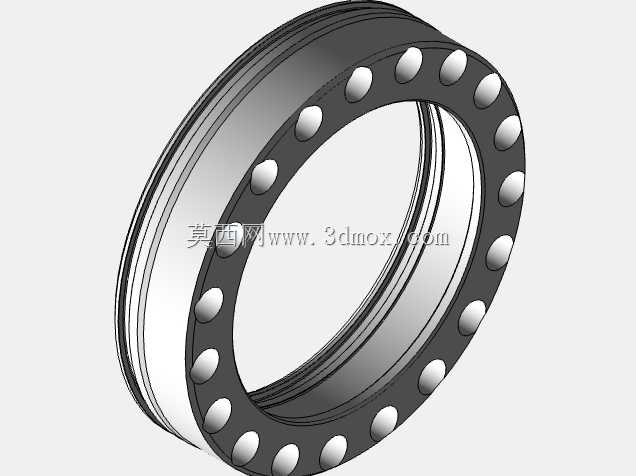

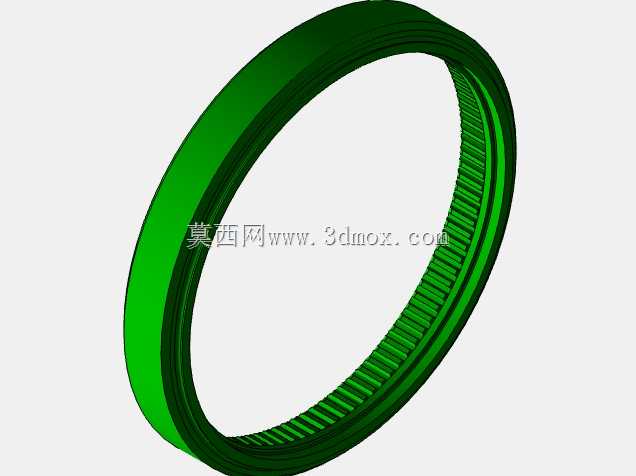

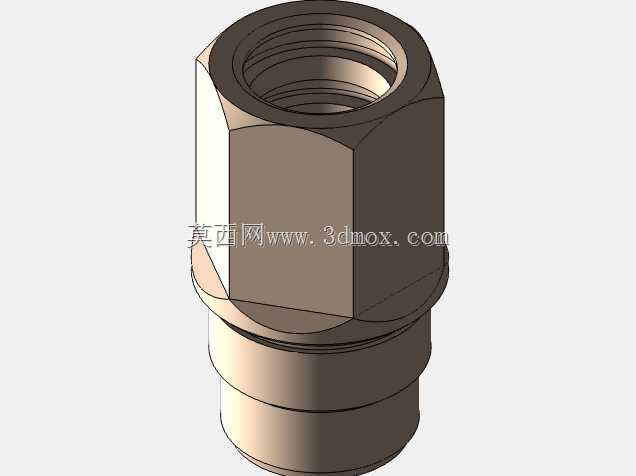

　　从安装边界来看，绞车的底座采用整体焊接箱型结构，四个安装脚预留了长圆形螺栓孔，适配不同间距的安装基座，安装时不需要额外配钻基座孔位，底座的焊接位置做了应力消除处理，满载荷牵引时底座的形变量控制在0.2mm以内，不会因为长期重载出现焊缝开裂的问题。绞车的传动端采用行星减速结构内嵌在卷筒一侧，液压马达直接连接减速机构输入端，没有额外的外露传动联轴器，整体结构更紧凑，减少了外露部件被杂物磕碰损坏的概率，液压马达的进出油口设置在马达侧上方，接油管时不会和底座安装面产生干涉，液压管路的排布预留了足够的弯曲半径，避免高压油管长期弯折出现爆管风险。

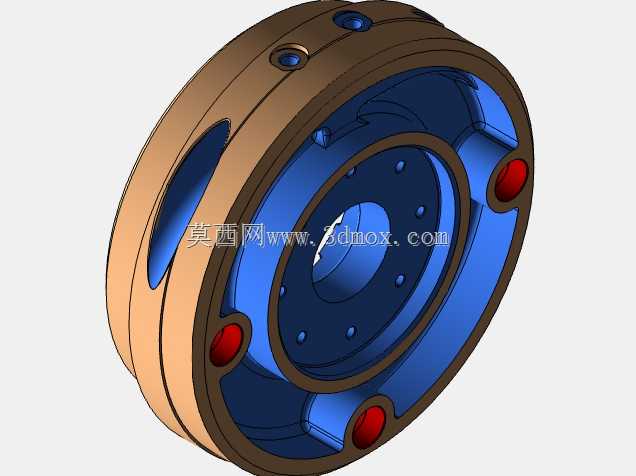

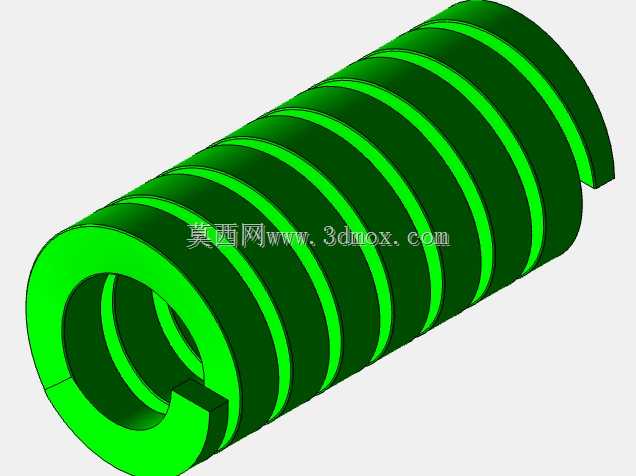

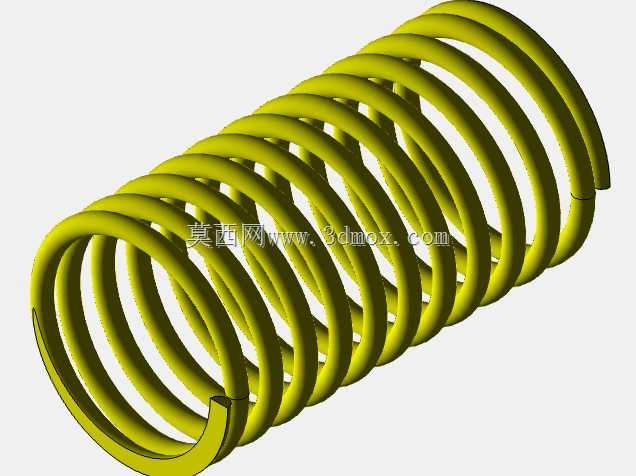

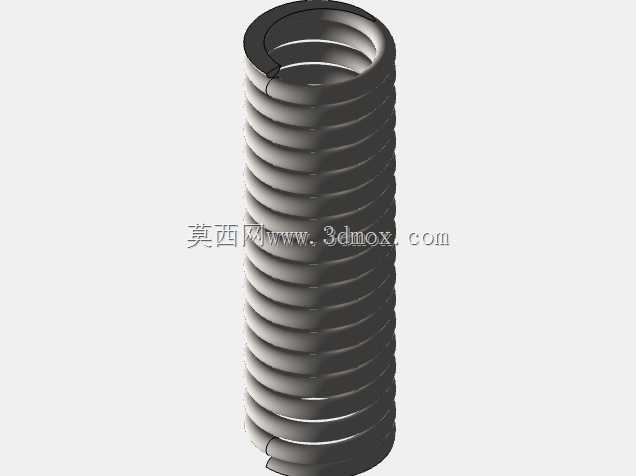

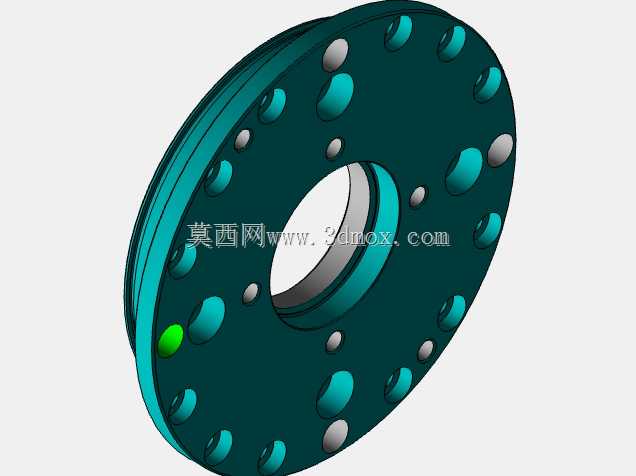

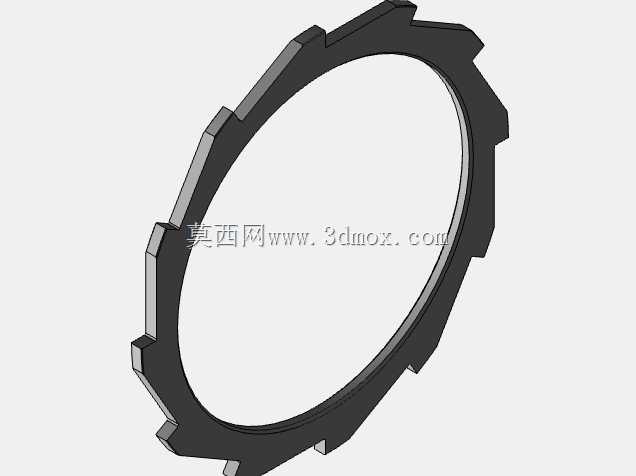

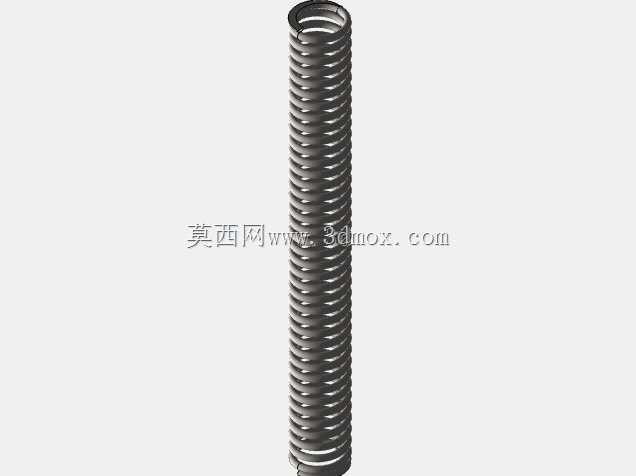

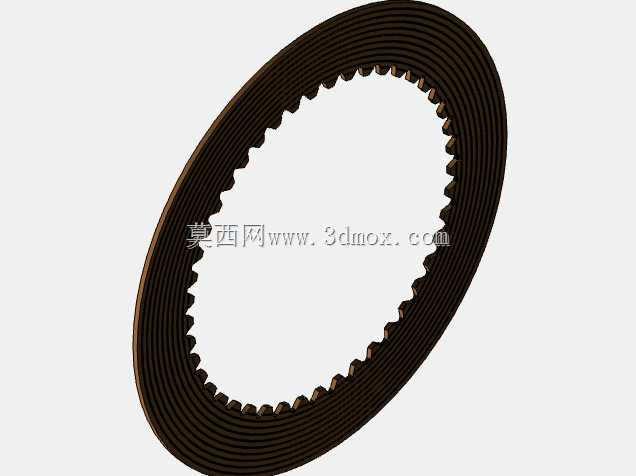

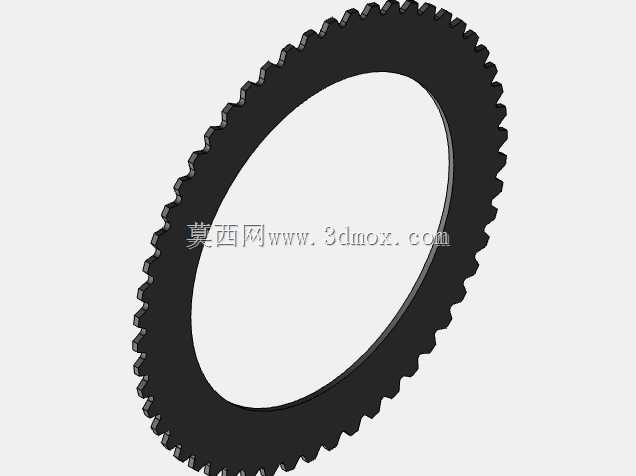

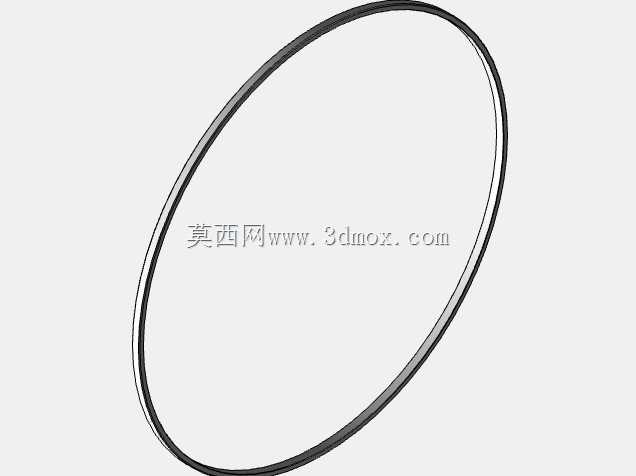

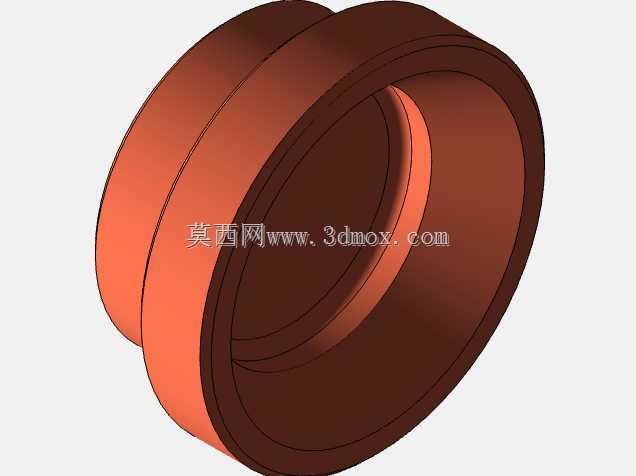

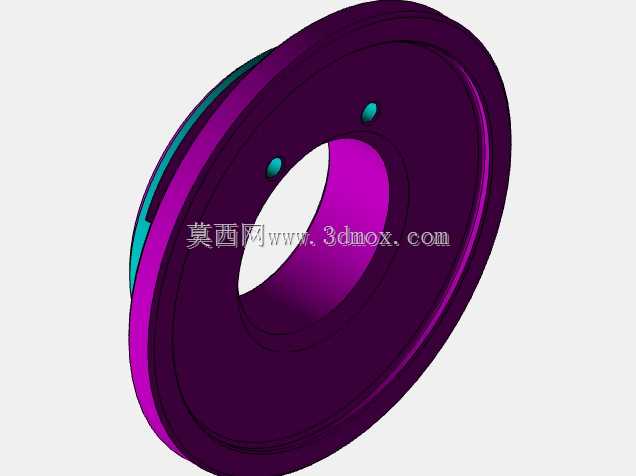

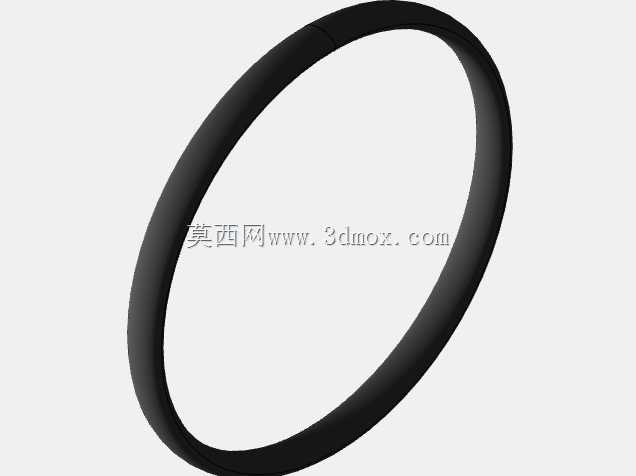

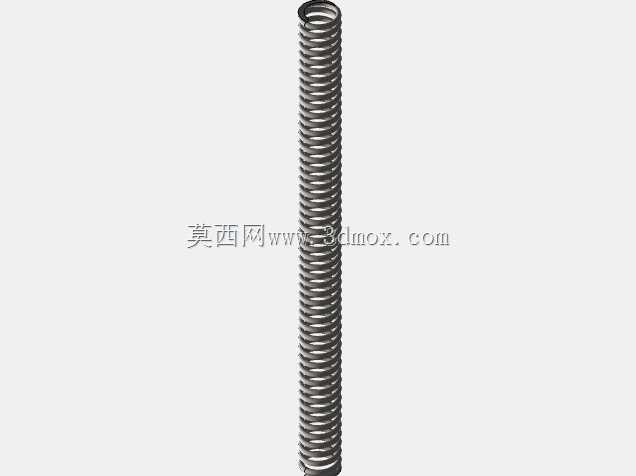

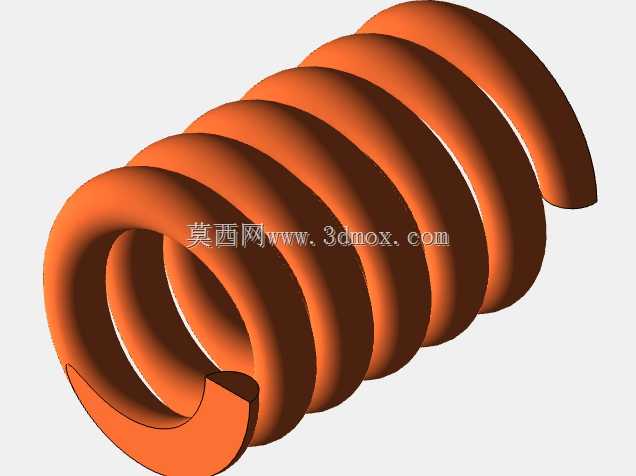

　　制动系统的设计上，这款绞车采用了常闭式多片液压制动器，液压系统建立压力时制动器自动松开，一旦液压系统失压，制动器会在弹簧力作用下立刻锁死卷筒，避免载荷下坠或者牵引溜车的安全隐患，制动器的摩擦片采用耐磨铜基粉末冶金材质，在频繁启停的作业工况下，摩擦片的磨损量比普通石棉材质低60%以上，日常维护只需要定期检查摩擦片间隙即可，不需要频繁拆解更换。在实际作业场景里，这款绞车可以搭配不同的导向滑轮组实现水平牵引、垂直起吊、斜向拖拽等不同作业需求，比如在水电站闸门检修时，可以通过定滑轮改变牵引方向，将闸门平稳起吊到检修位置；在林区木材转运作业中，可以依托绞车将重型木材从陡坡位置牵引到运输车辆旁，不需要修建专门的运输便道。

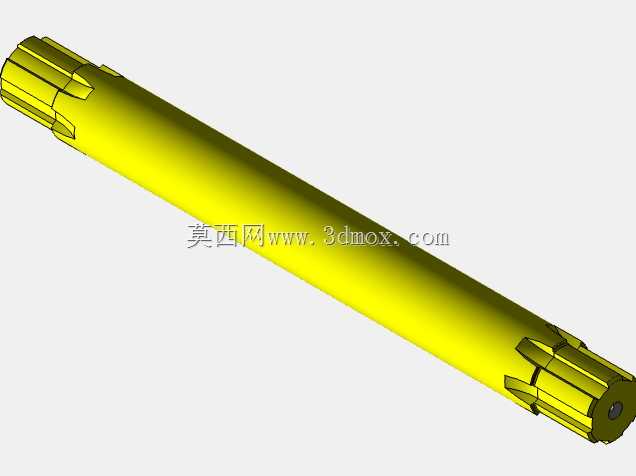

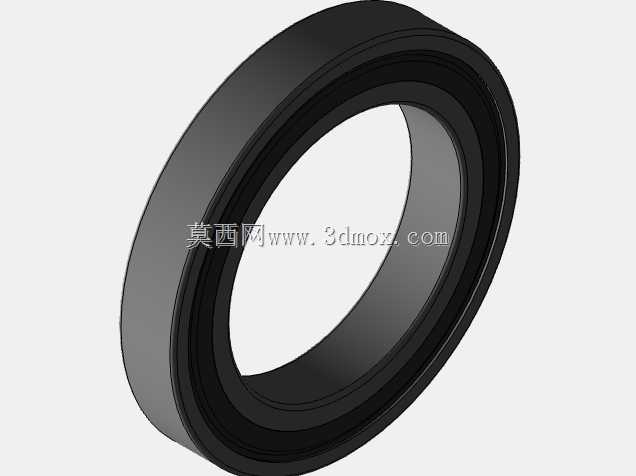

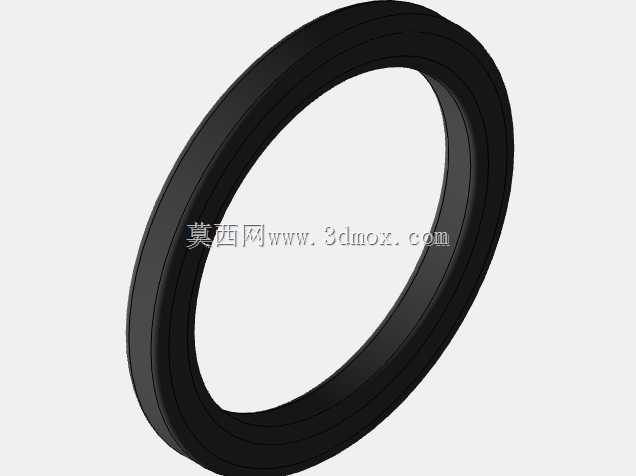

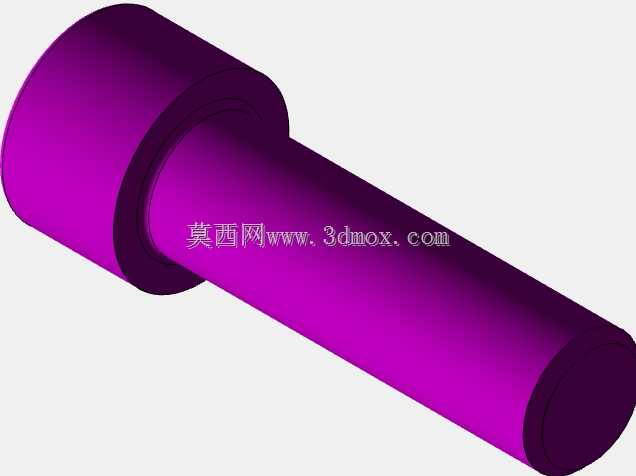

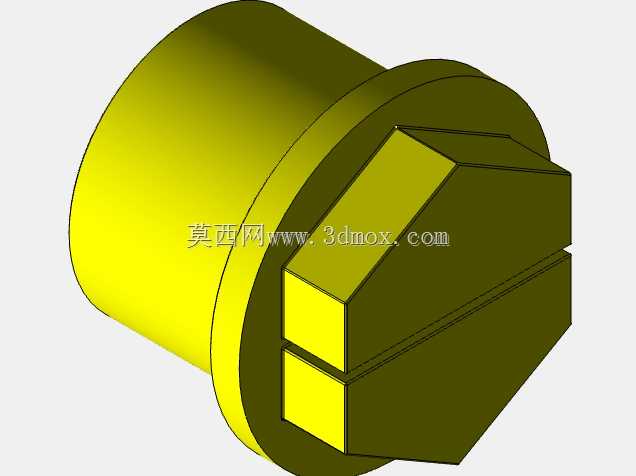

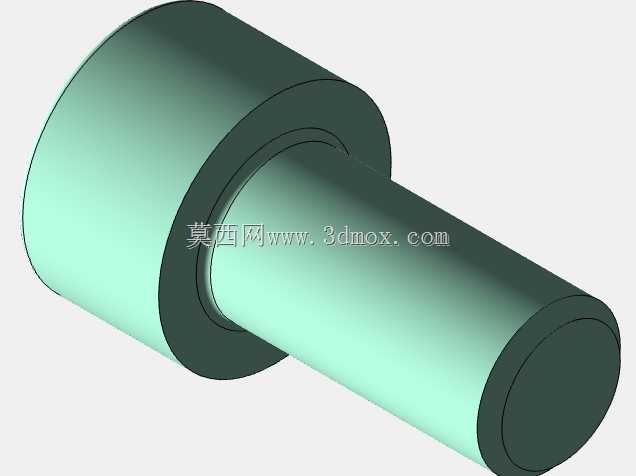

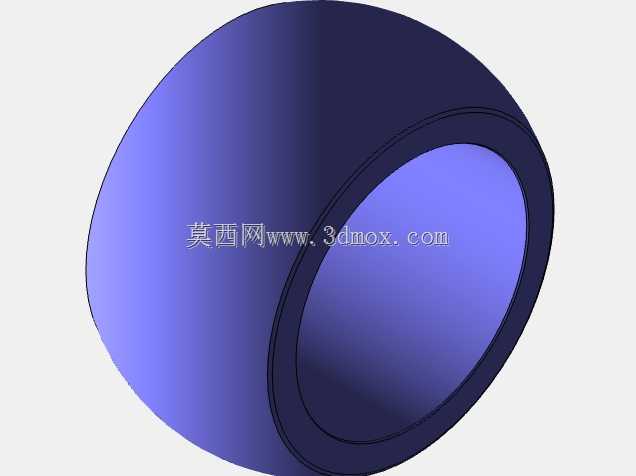

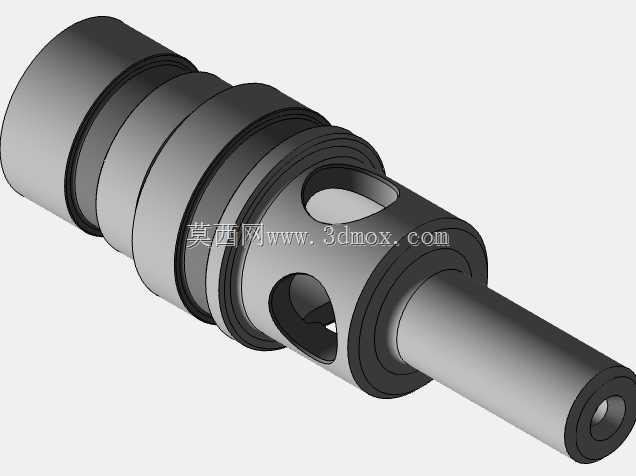

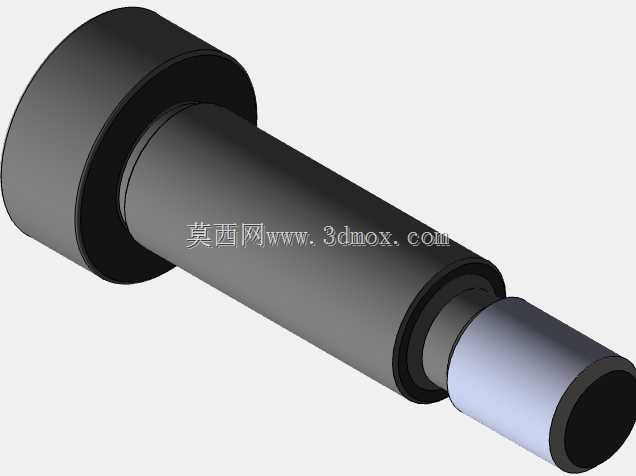

　　设计过程中针对钢丝绳的排布做了专门的导向校核，卷筒的容绳量按照100米直径16mm的钢丝绳设计，满足绝大多数中短距离重载牵引的需求，绳槽的导程和钢丝绳直径做了匹配优化，钢丝绳在缠绕时每一圈都能准确落入绳槽内，即使在带载快速收放绳的工况下，也不会出现跳绳、叠绳的问题。绞车的外露金属部件都做了三层防腐处理，底层是环氧富锌底漆，中间层是云铁中间漆，面层是耐候聚氨酯面漆，在高湿度的水利作业环境、或者有腐蚀性气体的工业厂区内使用，也不会出现短时间内漆面脱落、基体锈蚀的问题。操作端的接口预留了手动换向阀和远程电控阀两种安装位，既可以在设备旁近距离手动操作，也可以搭配遥控阀组实现远距离操作，适配不同作业场景的操作需求。在结构强度校核阶段，针对卷筒轴、底座焊缝、行星轮架这些核心受力部件，都按照1.5倍额定载荷做了有限元应力分析，最大应力值都低于材料屈服强度的60%，保证在偶尔过载的作业工况下也不会出现结构断裂的问题。绞车的润滑点都设置了集中注油通道，日常维护时不需要拆解设备外壳，就可以通过注油嘴给减速机构、轴承位置加注润滑脂，大幅降低了现场维护的工作量。
