船用天文导航六分仪精密结构设计

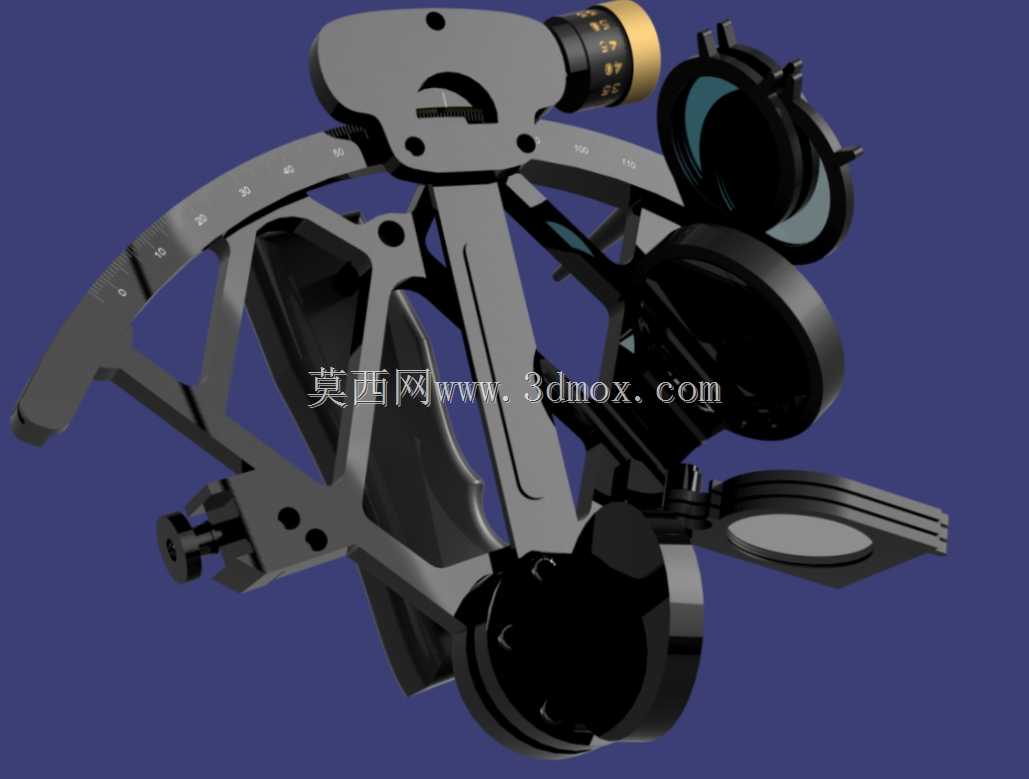

　　这款六分仪的结构设计完全围绕手持观测的操作逻辑展开，整体采用框架式镂空结构，在保证结构刚性的前提下尽可能压缩整体重量，避免长时间手持观测产生的疲劳感，主体框架选用高强度铝合金材质加工，关键转动配合部位采用不锈钢嵌件设计，避免频繁转动产生的磨损导致测量精度下降。从结构布局来看，设备核心的分度弧架采用60度圆心角设计，对应刻度范围可实现120度的角度测量覆盖，完全满足天体高度角测量的量程需求，弧架上的刻度采用激光蚀刻工艺，配合游标尺可实现1角分的读数精度，满足航海定位的精度要求。在远洋航海、天文观测以及早期航空导航场景中，六分仪是无需依赖外部电子信号即可完成方位定位的核心测量器具，其核心作用是通过测量天体与海平线的夹角，结合航海天文历数据解算出观测点所在的地理纬度，在无卫星信号的远海区域、电磁干扰环境下，是船舶导航系统的核心冗余备份设备，即便在现代船舶普遍配备卫星导航、惯性导航系统的当下，六分仪依旧是远洋船舶强制配备的应急导航器具，同时也是天文科普、大地测绘作业中常用的角度测量设备。

　　架体上安装的动镜与定镜均采用高精度光学玻璃磨制，其中动镜随指标臂同步转动，定镜为半透半反结构，观测时可同时在视场中看到海平线与天体反射影像，当两个影像重合时即可读取对应的角度数值。设备上配置的多组滤光片可根据观测目标的亮度切换，观测太阳时可叠加深色滤光片避免强光灼伤眼睛，观测星体、月亮时可切换浅色滤光片减少环境杂光干扰，滤光片组采用翻折式安装结构，切换时无需完全拆卸，可根据实际观测需求快速组合不同透光度的镜片。握把部分采用符合人体工学的曲面设计，贴合手掌握持弧度，底部设置的锁紧旋钮可在调整好指标臂位置后快速锁止，避免读数过程中臂体移位产生误差，微动旋钮可在锁止后进行小角度微调，让视场内的影像精准重合，进一步降低读数误差。

　　从安装边界与尺寸设计来看，这款六分仪整体收纳尺寸控制在200mm×180mm×100mm范围内，可直接放入配套的硬质防护盒中存放，无需额外的固定安装支架，使用时单手握持即可完成全部操作，设备所有转动副均设置阻尼调节结构，可根据使用者的操作习惯调整转动阻力，避免指标臂在自重作用下自行滑动。设计过程中重点考虑了海上高盐雾环境的适应性，所有外露金属部件均做了阳极氧化处理，光学镜片边缘做了密封胶封处理，避免盐雾侵入镜片镀膜层导致发霉脱膜，转动配合部位预留了润滑脂存储槽，可在长期使用过程中持续释放润滑脂，保证转动顺滑无卡滞。

　　不同于台式测量仪器，六分仪的使用场景多为颠簸的船舶甲板，因此结构设计上尽可能减少了零散可拆卸部件，滤光片、旋钮等活动部件均做了防脱落设计，避免在颠簸环境下零件掉落遗失，指标臂与弧架的配合面采用V型导轨结构，配合间隙控制在0.02mm以内，既保证转动灵活，又避免间隙过大带来的测量误差。在光学系统的调校结构设计上，定镜与动镜均设置了多轴微调螺钉，可在设备出现校准偏差时，自行调整镜片的俯仰与偏转角度，保证动镜与定镜的平行度符合测量要求，无需返厂即可完成现场校准，适配远洋航行中缺乏专业维修条件的使用场景。设备顶部的望远镜采用低倍率大视场设计，视场角可达8度，可快速捕捉到观测目标，同时降低手持晃动带来的视场偏移问题，望远镜与架体的连接采用快拆结构，可根据使用需求更换不同倍率的目镜，满足不同观测场景的需求。
