传感器安装位合格判定量具结构设计

　　在自动化产线的传感器装配工位，这类判定量具的核心作用是快速核验传感器安装位置是否符合公差要求，替代传统人工用卡尺逐点测量的低效作业方式，适配产线快节拍的检测需求，尤其在3C电子、汽车电子类产品的组装环节，传感器安装位置的偏移会直接导致检测信号失准，进而引发整线停机或不良品流出，这类通止类量具的应用能将单工位检测时长压缩到1秒以内，且无需操作人员具备专业测量技能，只要将量具对准安装位就能直观得到合格与否的结果。

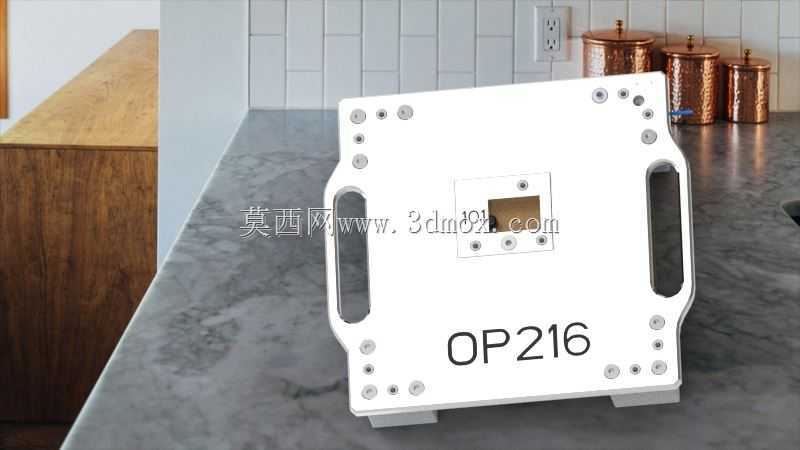

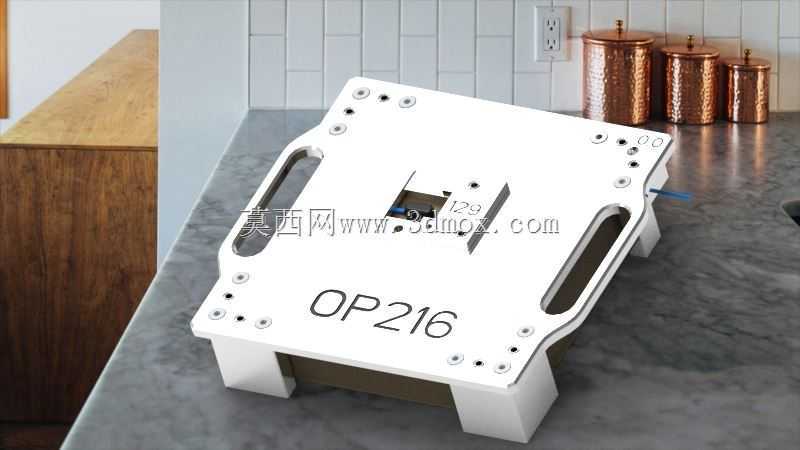

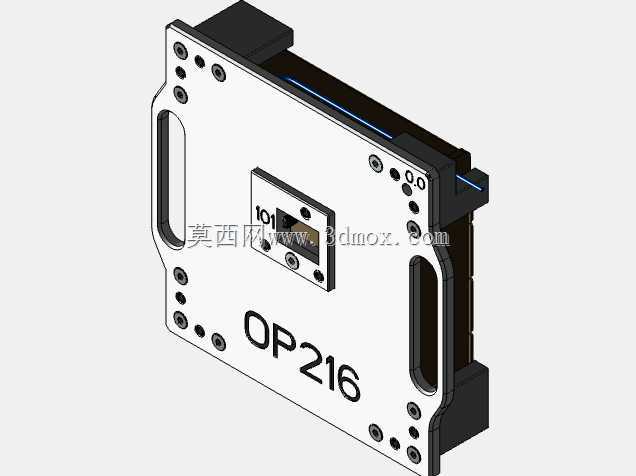

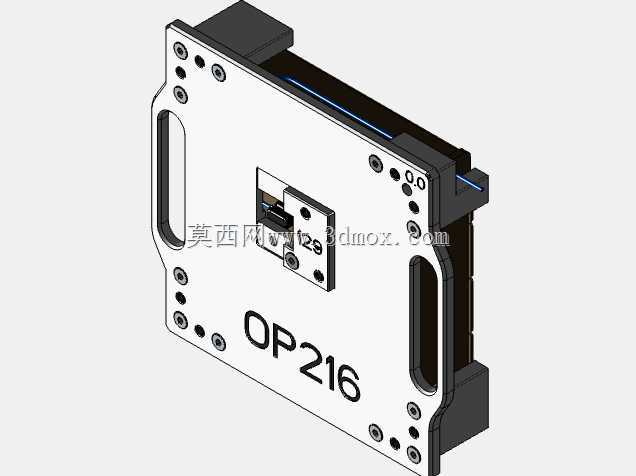

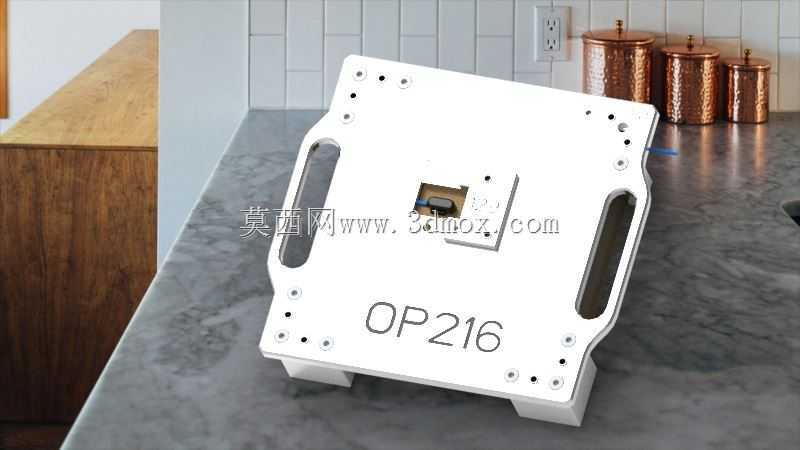

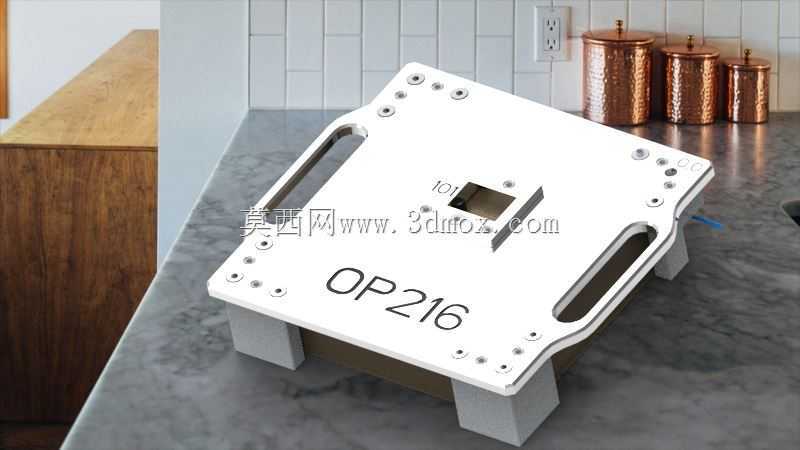

　　从结构设计逻辑来看，这款量具采用基准面贴合的定位方式，主体板件上的两个长圆形镂空是手持操作位，方便操作人员快速取放，板件边缘的多组安装孔对应传感器安装基座的固定孔位，作为定位基准确保量具每次放置的位置一致性，避免因量具摆放偏移导致的误判。中间的检测凸台对应传感器的实际安装区域，凸台的尺寸公差按照传感器安装位的最大实体要求设计，当凸台能顺利嵌入安装位时，代表安装位置在合格公差范围内，也就是通端判定合格；如果凸台无法嵌入，就代表安装位置偏移超出公差带，即止端判定不合格，这种通止设计逻辑和传统塞规的判定原理一致，但针对特定传感器的安装场景做了定制化适配，比通用量具的检测效率高很多。

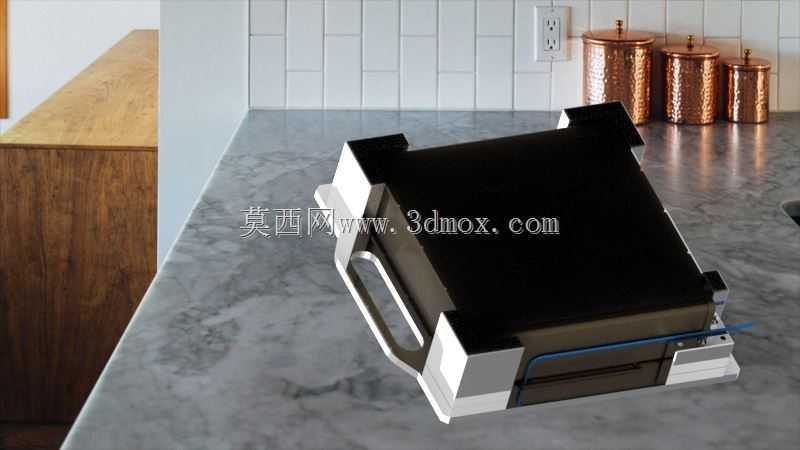

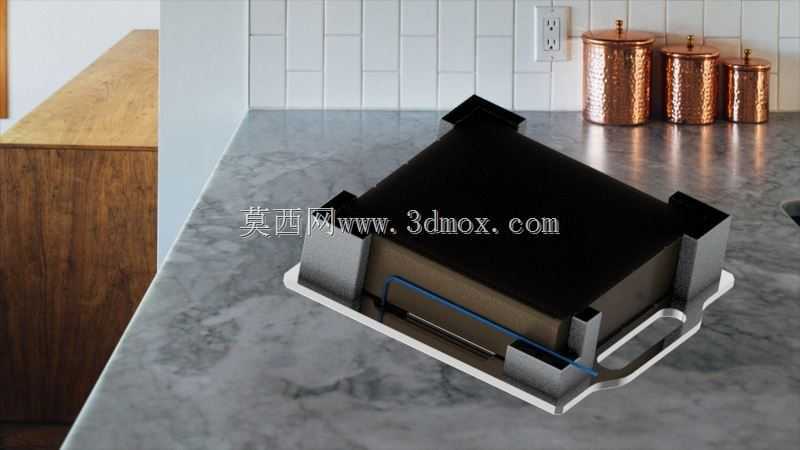

　　外形尺寸方面，主体板件采用矩形结构，整体厚度控制在12mm左右，既保证足够的结构刚性，不会因为手持施力产生形变影响检测精度，又不会过于厚重增加操作人员的手持负担。两侧的手持镂空做了圆角过渡处理，避免操作时划伤手部，边缘的固定孔位做了沉头设计，当需要将这款量具集成到自动化检测工位时，可以通过沉头螺丝直接固定在检测机架上，适配手动和自动两种检测场景。板件上刻印的OP216标识是工位编号，对应产线的第216号装配工位，避免不同工位的量具混用导致检测错误，这类工位标识在量产线的工装设计中是必备要素，能大幅降低现场管理的出错概率。

　　安装边界的设计上，量具的定位基准面平面度控制在0.02mm以内，确保和传感器安装基座的基准面完全贴合，不会因为贴合间隙导致检测误差。检测凸台的边缘做了0.5mm的导入倒角，即使安装位置存在微小偏移，也能顺利引导量具对位，避免凸台和安装基座发生硬碰撞损坏工件或量具本身。板件上预留的多组小孔是对应不同规格传感器的扩展定位孔，当同一条产线切换生产相近型号的产品时，只需要更换对应的检测凸台模块，不需要重新制作整个量具，能降低工装制作成本，缩短产线换型的准备周期。

　　从实际使用场景出发，这款量具除了用于产线装配后的在线检测，还可以用于来料检验环节，对供应商提供的传感器安装基座做入厂抽检，提前发现基座的加工尺寸偏差，避免不良零件流入装配环节造成返工。在设备维护环节，也可以用这款量具定期校验传感器的安装位置是否因为设备运行振动产生偏移，确保传感器的检测精度始终符合工艺要求。结构设计上没有多余的复杂机构，整体采用一体式板件加工，加工难度低，常规的CNC铣削设备就能完成制作，后期维护也只需要定期检查检测凸台的磨损情况，当凸台磨损超出公差范围时更换凸台即可，维护成本极低，非常适合量产产线的大批量使用场景。
