青贮饲料边缘压实裹包作业设备结构

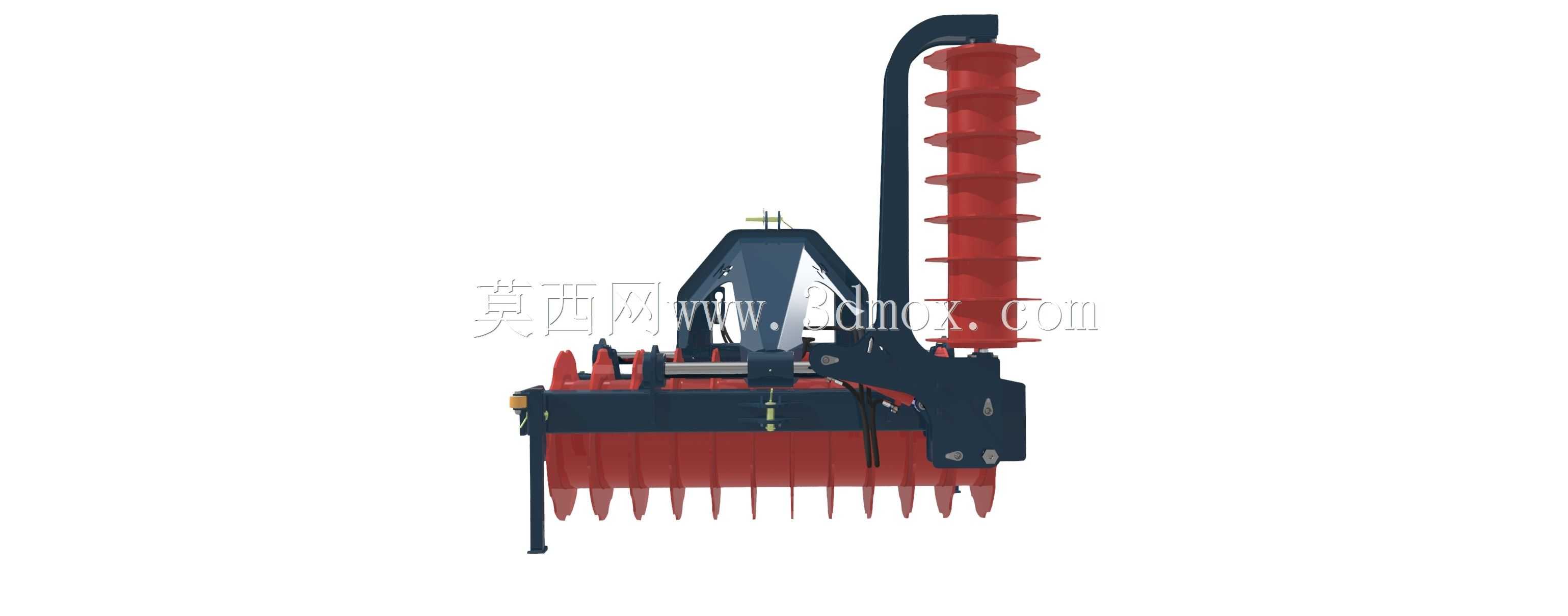

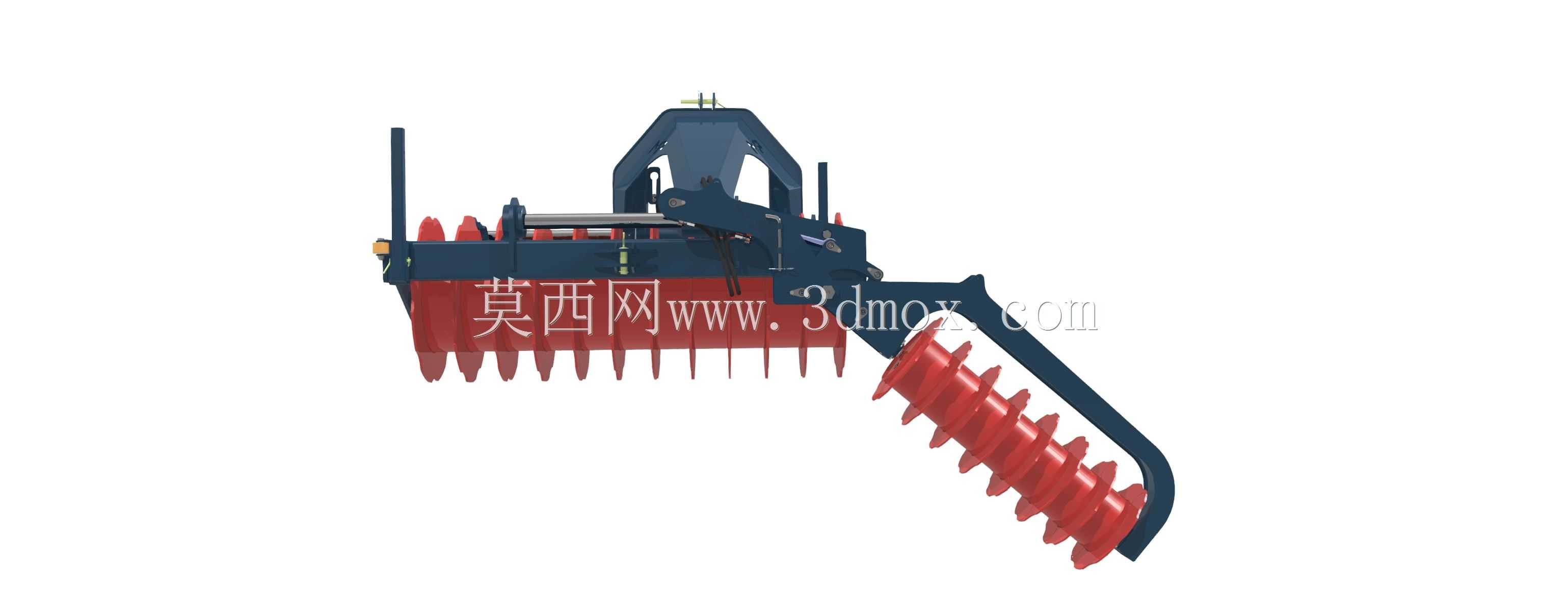

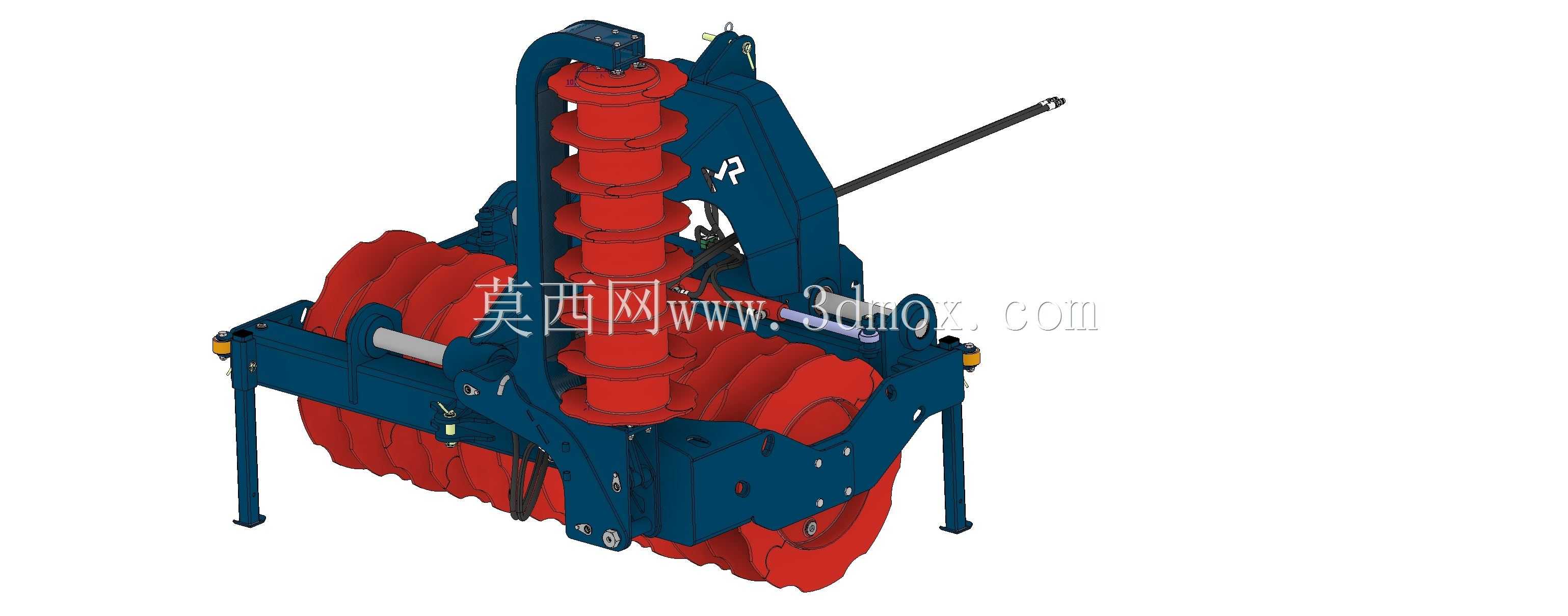

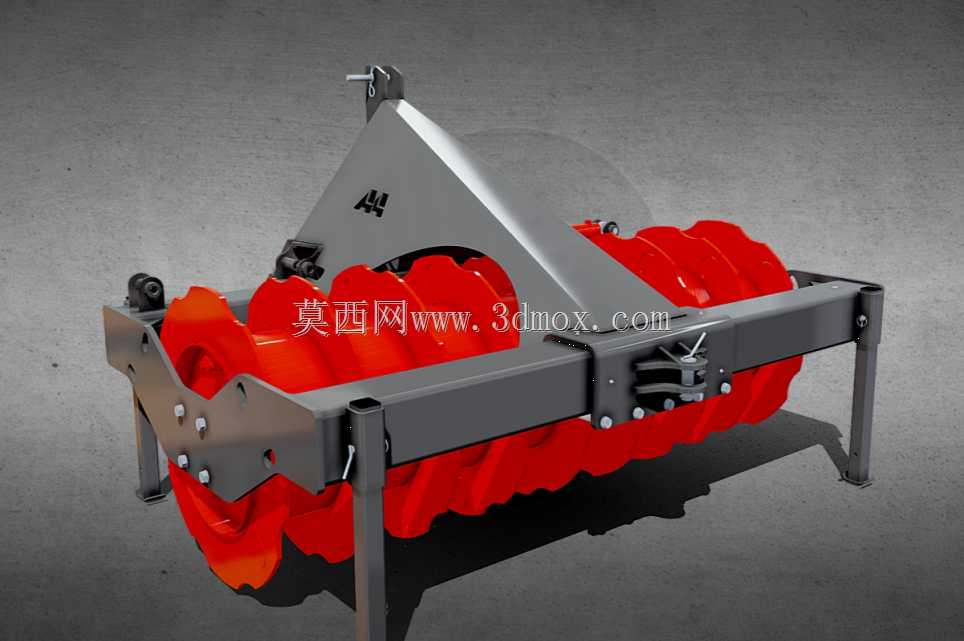

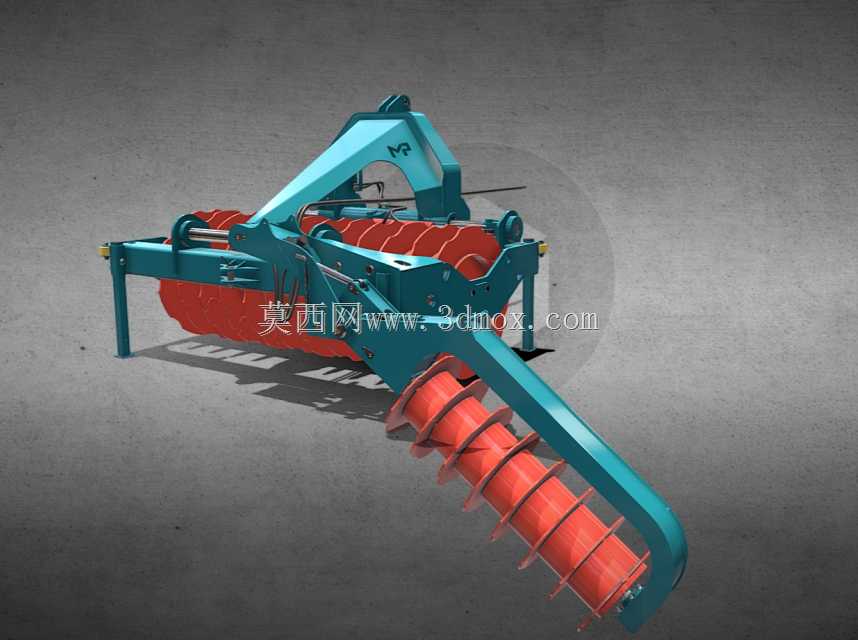

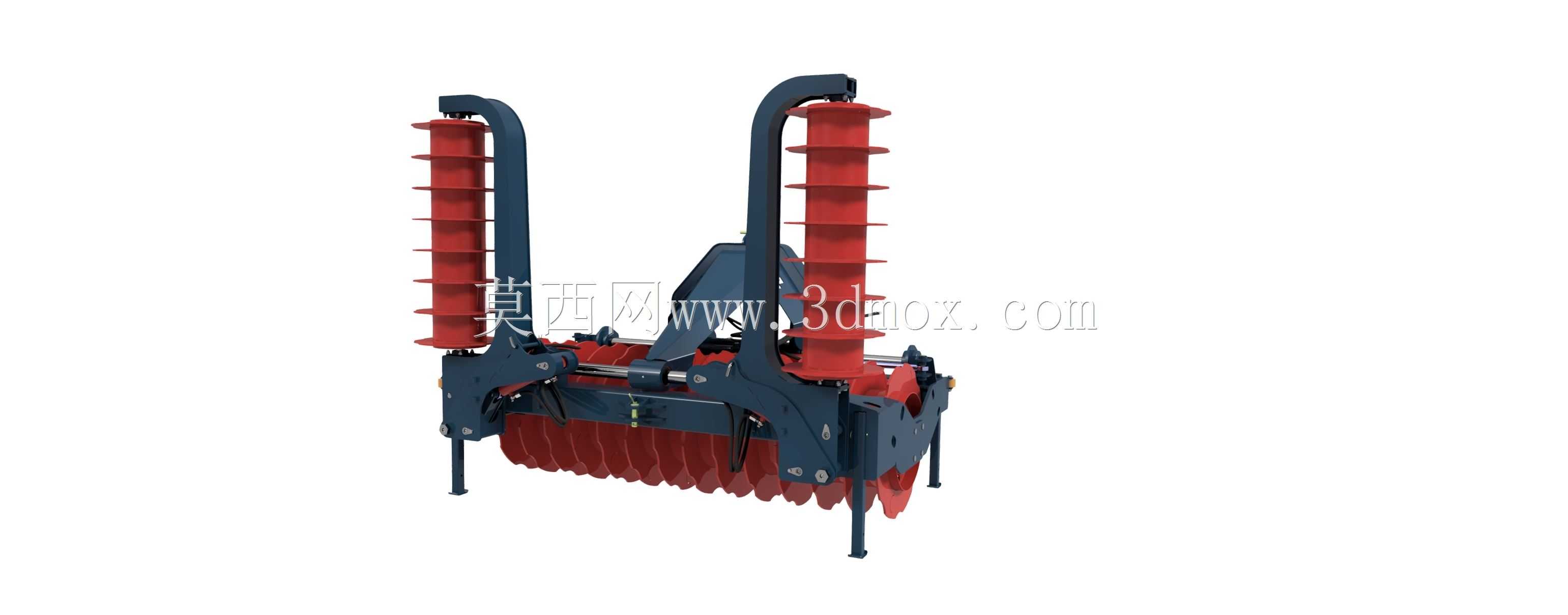

　　从功能设计上看，设备采用双段式螺旋压辊配合侧置弧形压臂的结构，主压辊为分段式凸棱结构，凸棱高度42毫米，相邻凸棱螺旋角为17度，作业时既能对表层饲料形成向下的穿刺压实，又能通过螺旋导程将中部堆积的饲料向两侧边缘推送，避免边缘缺料。侧置的边缘压辊直径为128毫米，表面焊接连续螺旋叶片，叶片导程80毫米，作业时压辊轴线与料堆边缘呈12度夹角，可伸入距离侧壁3厘米的位置，将主辊推送过来的散料逐层压实，压辊表面做了碳化钨喷焊处理，耐磨层厚度0.8毫米，可适应青贮饲料中夹带的泥沙、作物秸秆硬节的磨损，连续作业寿命不低于1200小时。这款设备主要面向规模化畜牧养殖的青贮饲料制备环节，适配窖贮、裹包青贮两类主流作业场景，核心解决传统青贮作业中料堆边缘压实度不足、边角易腐坏的行业痛点。在实际牧场作业中，常规压实辊仅能对料堆中部区域形成有效压实力，靠近料仓侧壁、裹包边缘的位置往往因为辊体结构限制，存在15至25厘米的压实盲区，这部分区域饲料密度不足，厌氧环境形成慢，杂菌滋生概率高，往往会造成8%到12%的饲料损耗，这款边缘压实结构就是针对该盲区做的定向优化。

　　设备的安装适配性覆盖多数主流青贮取料、裹包设备的挂接接口，主挂接板采用16毫米厚Q355钢板加工，挂接孔位间距为620毫米，可直接匹配拖拉机后置三点悬挂结构，也可通过转接法兰安装在固定式裹包机的出料压实工位。整体作业幅宽为1820毫米，边缘压辊的下探行程为220毫米，可适应料堆高度在0.6米到1.8米之间的压实作业，作业时行进速度建议控制在每小时2.5到4公里，对应压实遍数为2到3遍时，边缘区域饲料压实密度可达到每立方米680到720千克，和料堆中部压实密度差控制在5%以内，能有效降低边缘腐坏率。结构设计上，主压辊与侧压辊之间采用链传动连接，传动比为1:1.2，侧压辊转速略高于主压辊，可避免边缘位置饲料卡滞，传动链条外侧设置可开合的防护罩，防护罩采用2毫米厚冷轧钢板冲压成型，日常维护时无需拆卸整体结构，仅需打开防护罩侧盖即可完成链条张紧、润滑作业。压辊两端的轴承座采用带密封端盖的外球面轴承，密封结构为三唇式橡胶密封，可阻挡饲料汁液、泥沙进入轴承腔，轴承注油嘴引至设备外侧机架位置，日常保养时无需靠近转动部件即可完成注脂操作。

　　机架主体采用矩形管焊接结构，主受力梁规格为120806毫米，焊接后整体做抛丸除锈处理，表面喷涂聚氨酯耐腐涂层，可适应青贮作业中酸性饲料汁液的腐蚀，涂层附着力达到GB/T9286规定的1级要求，户外放置3年无明显锈蚀脱落。设备的作业姿态通过两侧的液压油缸调整，油缸缸径63毫米，杆径35毫米，行程260毫米，可根据料堆实际高度实时调整压辊的下压深度，油缸上设置双向液压锁，当设备调整到指定作业高度后可锁定位置，避免作业过程中压辊因负载波动出现抬升，保证压实深度的一致性。

　　在实际作业流程中，该设备可跟随青贮收储作业线同步行进，在切碎的青饲料摊铺完成后，先由主压辊完成中部区域压实，再由侧置螺旋压辊完成边缘补压，无需额外安排人工对边缘区域做踩实整理，单台设备每小时可完成12到15亩青贮窖的压实作业，相比传统无边缘压实结构的设备，可减少2个辅助人工的配置，同时降低青贮饲料的存储损耗率。从建模细节来看，所有转动部件的配合间隙均按照实际装配公差设置，压辊与机架之间的装配间隙为2.5毫米，避免作业过程中热胀冷缩出现卡滞，所有焊接位置均做了焊缝示意，螺栓连接部位按照实际标准件规格建模，可直接用于生产出图、作业仿真模拟，也可作为农牧机械设计人员做同类压实设备开发的参考结构，通过调整压辊直径、螺旋导程、挂接尺寸，可快速衍生适配不同幅宽、不同作业高度的系列化压实设备。
