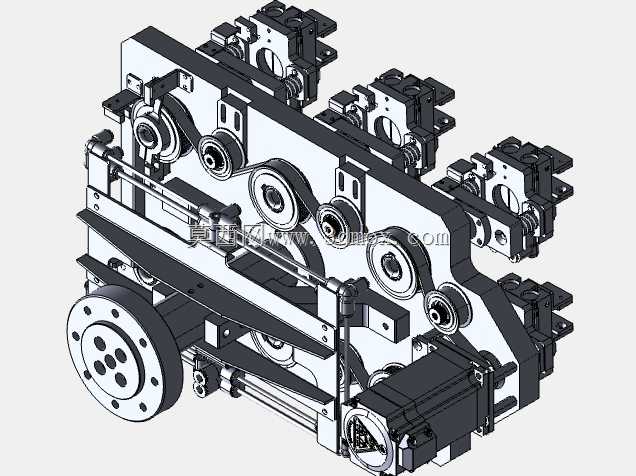

八工位同步联动机械手抓结构设计

　　在3C电子小件装配、食品包装分拣、小型五金件上下料这类需要高频次重复取放作业的产线场景里，单工位手爪的单次单工件取放模式始终存在节拍瓶颈，哪怕提升单爪动作速度，也会受限于驱动响应、机构惯性的物理上限，很难把单工位循环节拍压到0.8秒以内，这也是很多量产产线在产能爬坡阶段最先遇到的卡点。这款八工位手爪的设计初衷，就是针对同规格、同抓取基准的小型工件批量转运需求，用单驱动源实现八个抓取单元的同步动作，从机构层面压缩单次循环的无效时间。

　　从实际功能落地来看，这款手爪的八个抓取单元采用圆周阵列式布局，每个单元的行程、夹持力输出完全一致，不会出现多爪动作不同步导致的工件姿态偏移、夹持力不均掉件的问题。驱动端仅采用单个动力源输入，通过内部的传动分配结构把动力同步传递到每个抓取夹指上，相比八套独立驱动的手爪方案，不仅减少了七个驱动元件的采购成本，也省去了多驱动同步调试的复杂步骤，电气接线、控制逻辑都大幅简化，只需要给单个驱动输出动作信号，就能完成八个工件的同时夹紧与松开，在排布密集的多工位治具上取放件时，不会出现个别夹指提前动作刮蹭治具的问题。

　　设计思路上，这款手爪没有采用复杂的多连杆差速结构，而是用等距分布的传动副保证每个夹指的开合行程误差控制在0.1mm以内，每个抓取单元都配置了独立的缓冲弹性结构，当夹指接触工件表面时，弹性结构会先吸收接触冲击力，避免刚性夹持刮伤工件表面，哪怕八个工件的摆放高度存在±0.5mm的公差，缓冲结构也能自动补偿高度差，保证每个夹指都能稳定接触工件，不会出现个别夹指悬空、夹持力不足的情况。顶部的安装法兰采用标准工业接口尺寸，能直接适配市面上主流的六轴工业机器人、水平多关节机械手以及直线模组的输出端，不需要额外设计转接法兰，安装时只需要对齐法兰止口、拧紧紧固螺栓就能完成机械固定，电气接口也采用快插式设计，现场拆装更换不需要重新接线调试。

　　从安装边界与尺寸适配来看，这款手爪的整体径向尺寸控制在320mm以内，轴向高度不超过260mm，不会因为多工位布局导致整体体积过大，在狭窄的设备内部空间也能完成回转、升降动作，不会和周边的治具、机架产生运动干涉。每个夹指的开合行程为10mm，能兼容宽度在5mm到25mm之间的小型工件，夹持力可以通过驱动端的输出参数调整，范围覆盖5N到30N，既能抓取轻薄的塑料件、电子元件，也能夹持重量在200g以内的小型五金件。夹指的安装位置预留了标准的快换接口，可以根据不同工件的外形更换对应的夹指垫块，不需要拆解整个手爪的主体结构，换型时间能控制在10分钟以内，适配多品种小批量的柔性生产需求。

　　在实际产线应用中，这款手爪可以直接配套在冲压设备的上下料工位，单次动作就能同时取出八个冲压完成的小型零件，相比单爪取件的模式，生产效率能提升6倍以上；在包装线的装盒工位，也可以一次抓取八个产品同步放入包装盒内，省去了多次往复取件的动作时间；在电子行业的PCB板插件工位，还能更换专用的吸嘴夹指，一次抓取八个电子元件同步插装，大幅提升插件工序的作业效率。机构的所有传动部件都采用密封式设计，生产过程中产生的粉尘、碎屑不会进入传动间隙，日常维护只需要定期在导向部位涂抹润滑脂即可，不需要频繁拆解更换易损件，能满足24小时连续运转的产线使用需求。
