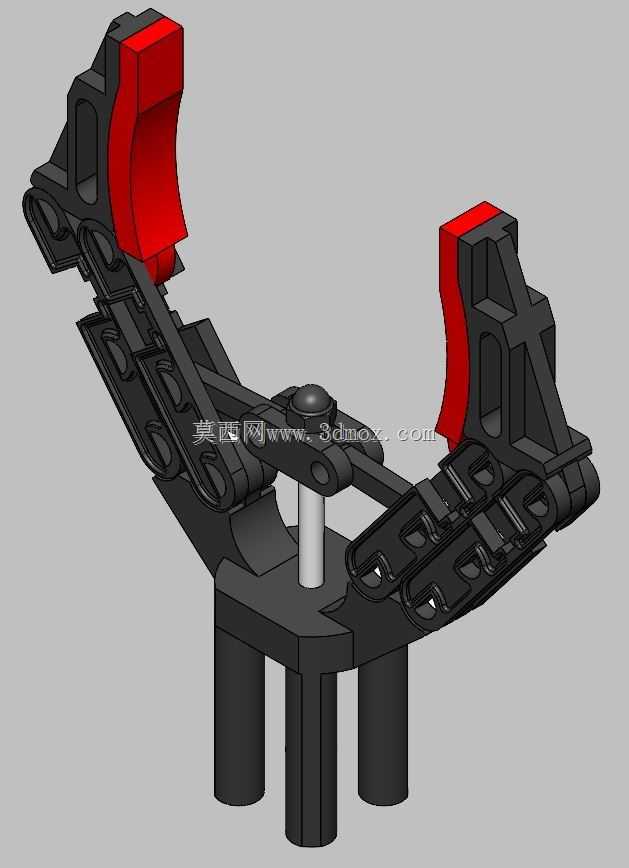

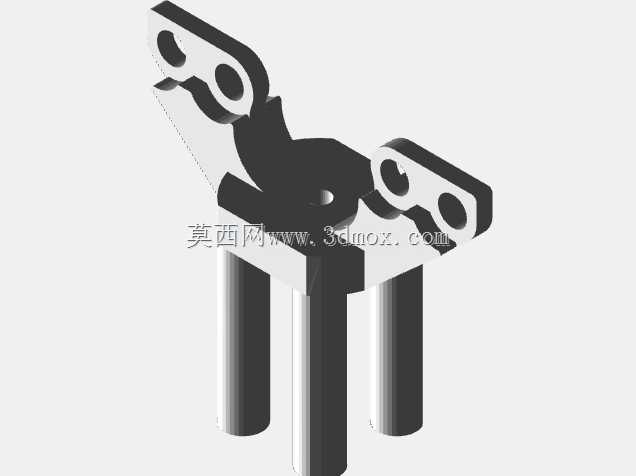

这类对中式双指夹持爪,常配套在小型自动化分拣工位、电子元件周转移栽设备、实验室样本转运机构上使用,核心作用是完成不同曲率外轮廓工件的稳定夹持,相比平口夹爪,它的弧形接触工作面能更好贴合圆柱类、圆弧面类工件的外壁,避免夹持过程中出现工件偏斜、表面压痕甚至滑脱的问题。从结构逻辑上看,整个夹爪采用单动力输入的对中传动设计,中部的竖向推杆作为动力输出端,通过两侧对称布置的连杆结构,将推杆的直线往复运动转化为两个夹臂绕固定转轴的同步开合动作,这种对称传动的设计从根源上保证了夹持过程中两个夹指的运动行程完全一致,不需要额外增加对中辅助结构就能让工件始终保持在夹爪的中心轴线上,能大幅降低移栽过程中工件的位置偏移量,减少后续工位的视觉定位校正工作量。

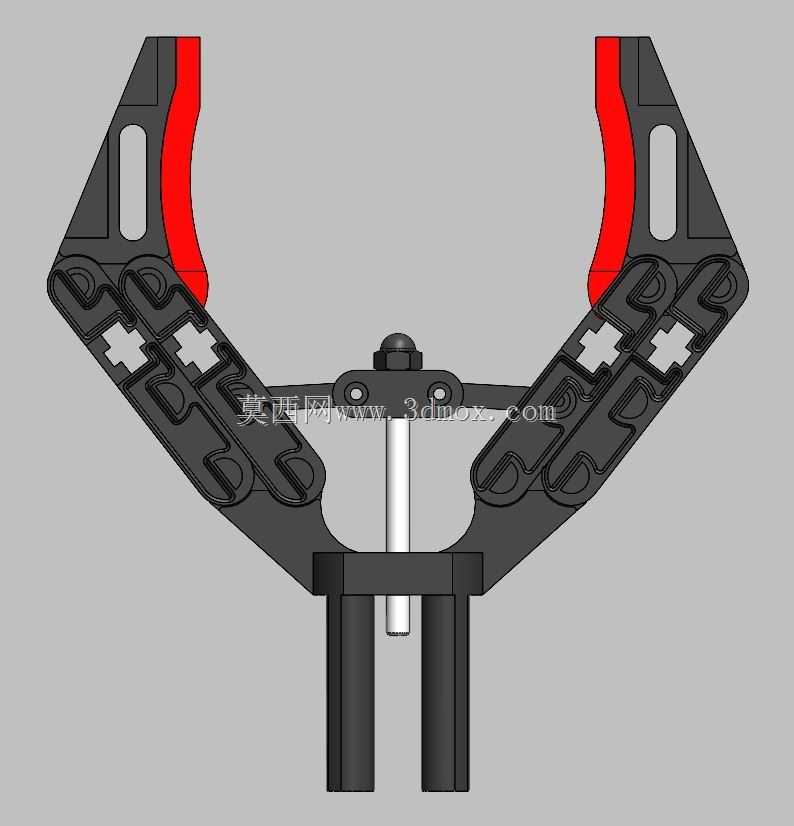

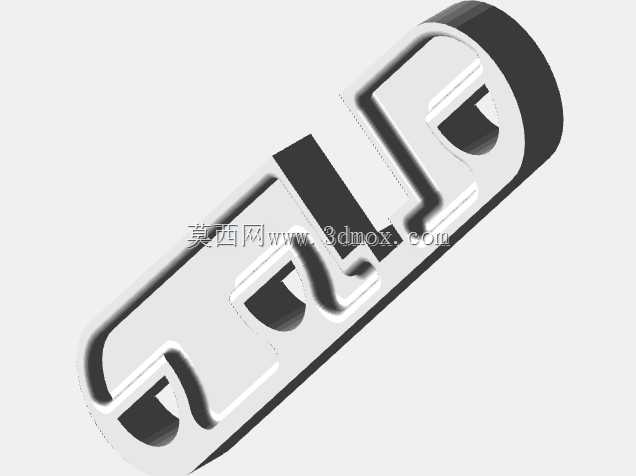

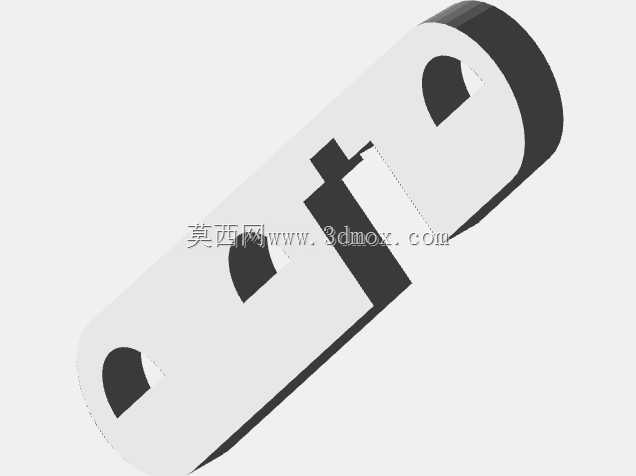

夹臂主体采用镂空式的框架结构设计,不是实心的整块结构,这种设计一方面是在保证夹臂整体结构刚度的前提下,尽可能降低夹爪自身的运动惯量,让夹爪开合动作的响应速度更快,适配高速移栽工位的节拍要求,另一方面也能减少原材料的使用量,降低整体的加工成本,夹臂上预留的十字形卡槽结构,是用来配套安装不同材质的接触垫块的,比如夹持表面易刮花的塑胶件、薄壁电子件时,可以在卡槽内嵌入硅胶、聚氨酯材质的柔性垫块,夹持硬度较高的金属工件时,可以更换成带防滑齿纹的硬质金属垫块,不需要整体更换夹臂就能适配不同材质工件的夹持需求。

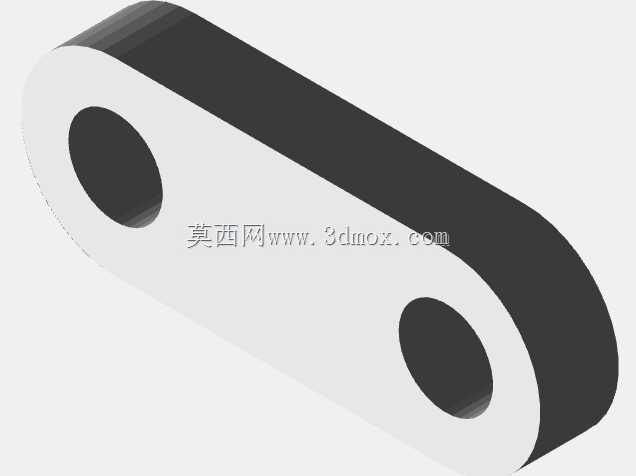

夹指内侧的红色接触层是高摩擦系数的柔性贴面,它的弧形轮廓是按照常见圆柱类工件的外径范围做的适配设计,夹持时接触区域是一段连续的弧面,而不是单点或者单线接触,能有效分散夹持力,避免薄壁工件被夹变形,同时高摩擦系数的贴面能在相同夹持力下提供更大的静摩擦力,降低工件滑脱的风险,尤其是在夹爪带着工件做快速启停、横向移动的工况下,这种弧面高摩擦接触的优势会更明显。从安装边界来看,整个夹爪的安装基准是底部的柱状安装座,安装座上预留了标准的动力输入通道,可以直接配套小型直线气缸、电动推杆作为动力源,不需要额外设计转接法兰就能和常见的小型执行动力件对接,夹爪完全张开时两个夹指的最大开口尺寸,覆盖了常规小型圆柱工件、方形小零件的外径范围,完全闭合时的最小夹持尺寸也能适配引脚类、细轴类小零件的夹持需求,整体的外轮廓宽度在开合全行程中都不会超出安装座的投影范围太多,在密集排布的多工位转盘设备上使用时,不会和相邻工位的工装、夹具发生运动干涉。设计过程中,连杆的铰接位置是经过反复校核的,一方面要保证动力推杆在额定行程内,夹指的开合角度能覆盖设计的夹持尺寸范围,另一方面要让机构在夹持锁紧状态下具备一定的自锁特性,也就是当动力源输出的夹持力达到设定值后,就算动力源出现短暂的压力波动,夹臂也不会自行松脱,避免工件掉落造成设备故障或者工件损坏,所有铰接位置都预留了标准的销轴安装孔位,加工时可以采用标准销轴配合自润滑衬套的装配方案,减少长期往复运动带来的铰接位磨损,延长夹爪的整体使用寿命。

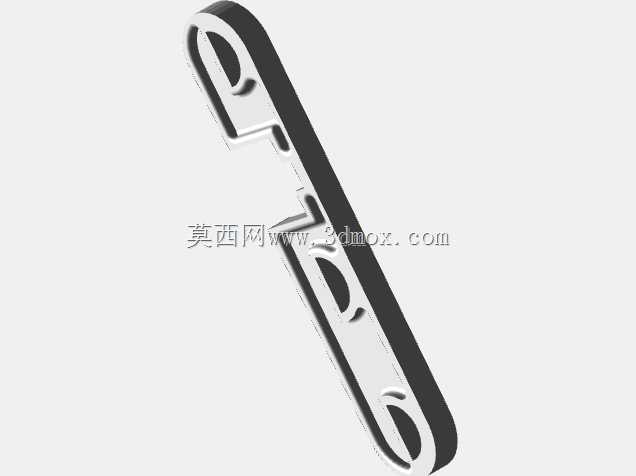

夹臂上的长条形镂空槽除了减重的作用外,还可以作为安装辅助检测元件的走线通道,比如需要在夹臂上安装夹持到位检测传感器、工件有无检测光电开关时,传感器的线缆可以顺着镂空槽排布到安装座内部,不会外露在夹爪外部,避免夹爪开合过程中线缆被拉扯、剐蹭。这类夹爪的使用场景并不局限在工业生产线上,在一些教学实训设备、小型机器人竞赛的执行端也能看到同类结构的应用,因为它的结构逻辑简单直观,传动路线清晰,加工装配的难度不高,不需要复杂的精密加工设备就能做出可用的成品,同时对中精度、夹持稳定性都能满足大多数常规夹持工况的要求。在做结构选型的时候,需要注意核对夹爪的最大加持力和自身重量的匹配关系,如果是配套在小型协作机械臂末端使用,要把夹爪自身的重量算入机械臂的末端负载里,避免超出机械臂的额定负载范围影响运动精度,同时要根据实际夹持工件的最小、最大外径,核对夹爪开合行程是否覆盖需求,不要出现大工件夹不住、小工件夹不紧的情况,接触垫块的材质选择也要结合工件的表面硬度、表面粗糙度来确定,避免夹伤工件或者摩擦力不足出现滑脱。
