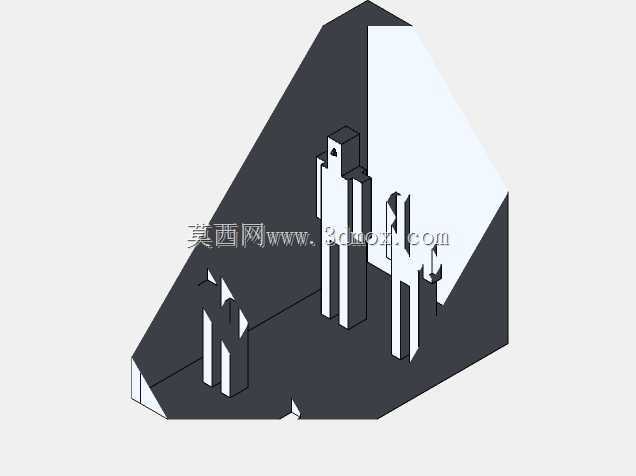

搭载四名乘员的电梯轿厢仿真结构

　　在建筑垂直交通系统的仿真验证环节，这类带乘员布局的电梯结构模型，主要服务于轿厢内部流场分析、人员疏散模拟、乘梯空间舒适度校核等工程场景，区别于常规仅保留金属框架的简化电梯模型，该结构完整还原了轿厢内部的乘员占位状态，能为CFD仿真提供更贴近真实使用工况的边界条件。从实际工程用途来看，很多电梯研发阶段的气流组织验证、紧急工况下的人员响应模拟，都需要考虑乘员对空间流场、疏散路径的遮挡影响，以往很多仿真项目直接用空轿厢模型计算，得到的气流速度场、温度场数据和实际运行状态偏差较大，尤其是高速电梯运行时的轿厢风噪、空调送风均匀性验证，空舱仿真的结果参考价值有限，加入等比例乘员模型后，能更准确还原人体对气流的阻挡、对空间的占用情况，让仿真输出的数据更具工程指导意义。

　　该模型的设计思路完全围绕仿真需求展开，没有冗余的细部装饰结构，轿厢主体采用规整的几何腔体构建，保证网格划分时能生成高质量的计算网格，减少无效网格数量提升仿真计算效率；内部的四名乘员模型采用简化的人体几何轮廓，保留了站立姿态下的人体占位尺寸、外形投影特征，没有做面部、衣物等无关细节的刻画，既满足仿真时的障碍物投影需求，又不会过度增加模型的面数，适配各类基于表面的仿真求解器对模型几何的要求。从安装边界与尺寸逻辑来看，模型的轿厢腔体尺寸符合常规乘客电梯的内部净空规范，四名乘员按照日常乘梯的分散站位排布，分别靠近轿厢侧壁与中间区域，还原了真实乘梯时人员的自然分布状态，不会出现过度拥挤或者站位不符合日常使用习惯的问题；模型的几何面全部做了闭合处理，没有破面、重叠面等几何错误，导入仿真软件后不需要花费大量时间做几何修复，可直接用于网格划分环节。

　　在具体的功能特性上，该模型可适配多类仿真场景：做电梯轿厢空调送风仿真时，可直接在模型基础上设置送回风口边界，计算不同送风参数下乘员周围的温度场、速度场分布，验证送风方案是否能保证所有乘员区域的舒适度达标；做电梯火灾烟气扩散仿真时，乘员模型可作为障碍物参与流场计算，还原烟气在有人员遮挡情况下的扩散路径，为排烟口布局、疏散指示设置提供数据支撑；做乘梯空间的人机工程校核时，可直接基于模型测量乘员与轿厢壁、乘员之间的间隙尺寸，验证额定载客量下的空间充裕度，避免后续产品试制阶段出现空间局促的问题。不同于用于产品展示的精细化电梯模型，该结构完全从工程仿真的实用性出发，所有几何特征的保留与简化都服务于计算效率与结果准确性，比如轿厢壁面统一采用等厚度的薄壁结构，没有额外添加按钮、显示屏等内饰细节，因为这类细节对内部流场的影响微乎其微，反而会大幅增加网格数量拖慢计算进度；乘员模型的轮廓尺寸符合成年人体的平均站姿尺寸，身高、肩宽、体厚的参数都按照人机工程学的通用取值设置，保证仿真时的障碍物尺寸和真实情况一致。

　　很多结构工程师在做电梯类仿真项目时，往往需要花费额外的时间搭建乘员模型、调整站位，该模型直接完成了这部分前置工作，导入后即可快速设置边界条件开展计算，能有效缩短仿真前处理的周期，同时统一的乘员尺寸标准也能避免不同工程师自行搭建模型时出现的尺寸偏差，保证同类型仿真项目的计算结果具备可对比性。在模型的几何拓扑上，所有相邻面都做了共节点处理，没有非流形几何问题，不管是用结构化网格还是非结构化网格划分，都能生成质量合格的体网格，不会因为几何错误导致网格划分失败；轿厢的边角位置做了微小的圆角过渡，避免直角位置出现网格质量极差的尖角单元，进一步提升仿真计算的收敛性。
