光伏板自动清洁装置结构设计方案

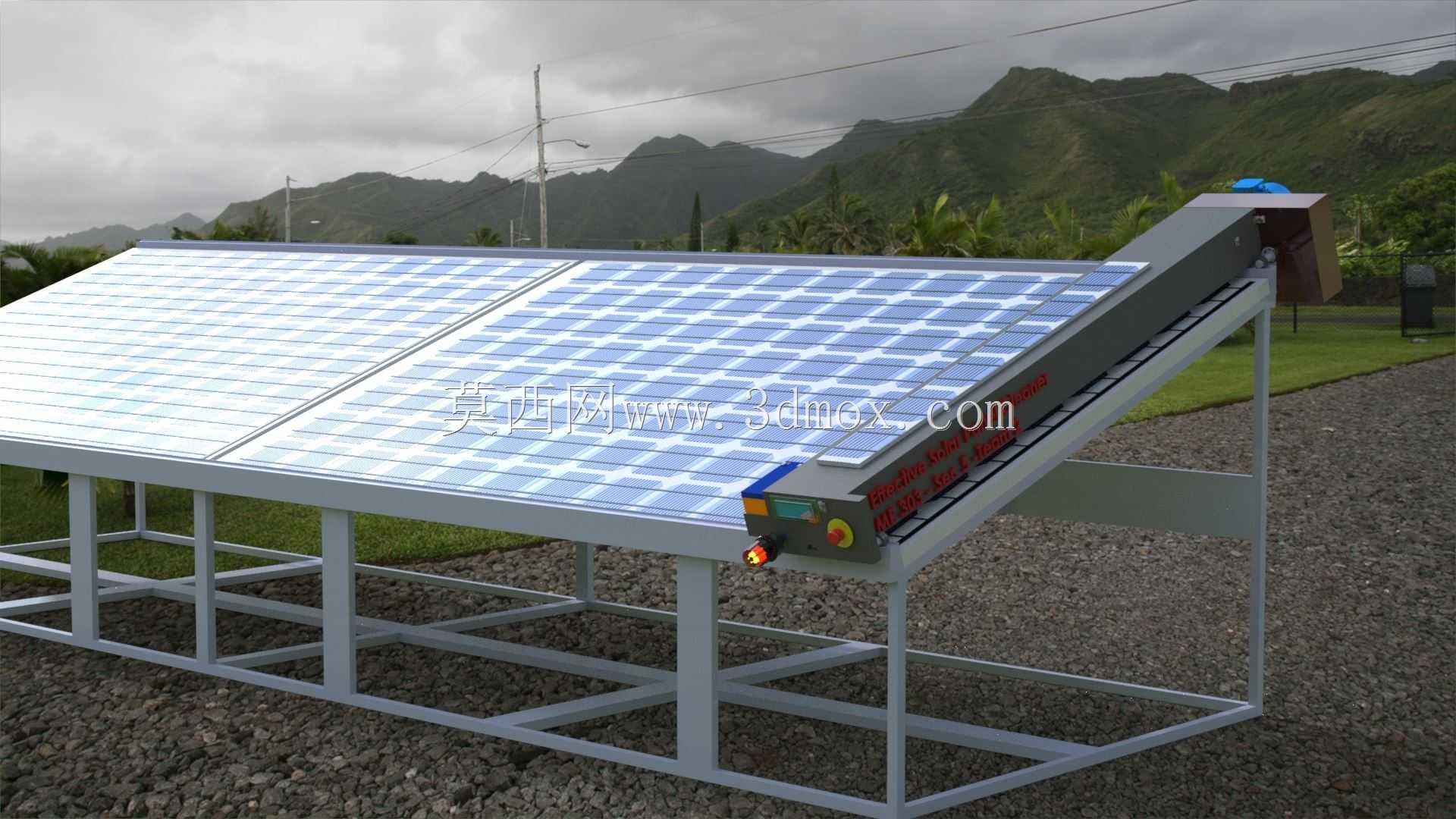

　　在分布式光伏与集中式光伏电站的日常运维场景中，光伏板表面积尘带来的发电效率折损一直是运维端的核心痛点，尤其是西北戈壁、华北平原等多尘少雨区域，积尘覆盖超过一周就可能造成15%以上的发电效率损失，传统人工清洁不仅效率低下，高空作业还存在安全隐患，这款自动清洁装置正是针对这类场景开发的板载式清洁解决方案。从结构设计逻辑来看，整套装置采用沿光伏板边框滑移的安装形式，不需要额外搭建独立支撑桁架，直接依托现有光伏板的铝合金边框作为行走轨道，适配常规60片、72片晶硅组件的边框尺寸，安装时仅需在光伏板上下边框加装导向限位件，不会对原有光伏板的安装结构、倾角调整机构造成破坏，也不会遮挡光伏板的有效受光面积。动力传输部分采用单电机输入搭配二级齿轮减速的结构，输入轴直接连接驱动电机，第一级齿轮组完成转速初步降低，第二级齿轮组分别将动力分配给行走轮与清洁滚刷，其中清洁滚刷的设计转速为300rpm，行走轮的行进转速为50rpm，这个转速配比是经过反复校核的：滚刷转速过低会导致清洁力不足，无法清除板结的泥渍与鸟粪，转速过高则会造成刷毛过度磨损，还可能扬起二次落尘；行走轮转速过快会出现清洁漏区，过慢则会降低清洁效率，甚至在同一位置反复摩擦造成光伏板玻璃表面的划痕。

　　整套装置的外壳采用轻量化ABS工程塑料注塑成型，既能够抵御户外紫外线老化、雨水侵蚀，又能控制整体自重，避免给光伏板支架带来额外的载荷负担，外壳与光伏板表面的间隙控制在5mm以内，既保证滚刷能够完全贴合板面，又不会因为间隙过小刮伤玻璃表层的减反膜。清洁执行端采用螺旋排布的尼龙刷毛滚刷，刷毛直径0.15mm，软硬适中，不会损伤光伏板表面，同时滚刷旁侧集成了刮水胶条，在雨天或者配合少量喷淋水清洁时，能够一次性完成刷洗、刮水的流程，避免板面残留水痕形成积尘附着点。

　　在结构强度校核阶段，所有传动轴、齿轮的参数都结合疲劳寿命与应力分析结果确定，齿轮选用改性POM材质，具备自润滑特性，不需要定期加注润滑脂，适配户外长期免维护的使用需求，传动轴采用304不锈钢材质，避免潮湿环境下出现锈蚀卡滞。装置的供电可以直接从光伏组件的输出端取电，不需要额外铺设供电线路，控制部分可以搭配光感、雨感传感器，实现积尘厚度达标自动清洁、雨后自动清洁的无人化运行，也可以接入电站的运维系统，实现远程定时启动。从安装边界来看，整套装置的宽度与光伏板边框宽度匹配，突出板面的高度不超过120mm，不会在相邻光伏板之间造成阴影遮挡，适配倾角在15度到45度之间的固定安装光伏板，也可以经过小幅调整适配跟踪式光伏支架。

　　在实际使用场景中，这类板载式清洁装置特别适合屋顶分布式光伏、山地光伏等人工清洁难度大的站点，不需要运维人员频繁登顶作业，装置沿板面往复行走一次即可完成单块光伏板的清洁，单台装置可以覆盖相邻排列的多块光伏板，通过预设的行程开关实现自动往返，大幅降低光伏运维的人力成本，同时稳定的清洁频次能够保证光伏板长期处于较高的透光率状态，提升整体发电收益。设计过程中也充分考虑了户外环境的适应性，所有电气连接部分都做了IP65级的防水密封处理，能够承受暴雨、沙尘、高低温等恶劣天气，行走轮采用橡胶材质，增大与边框的摩擦力，避免在大倾角光伏板上出现打滑溜车的情况，同时在装置的两端都设置了防撞缓冲块，触碰到边框端部或者相邻装置时能够自动停止或者换向，避免出现结构碰撞损坏。
