全自动托盘打钉生产线首站设备结构

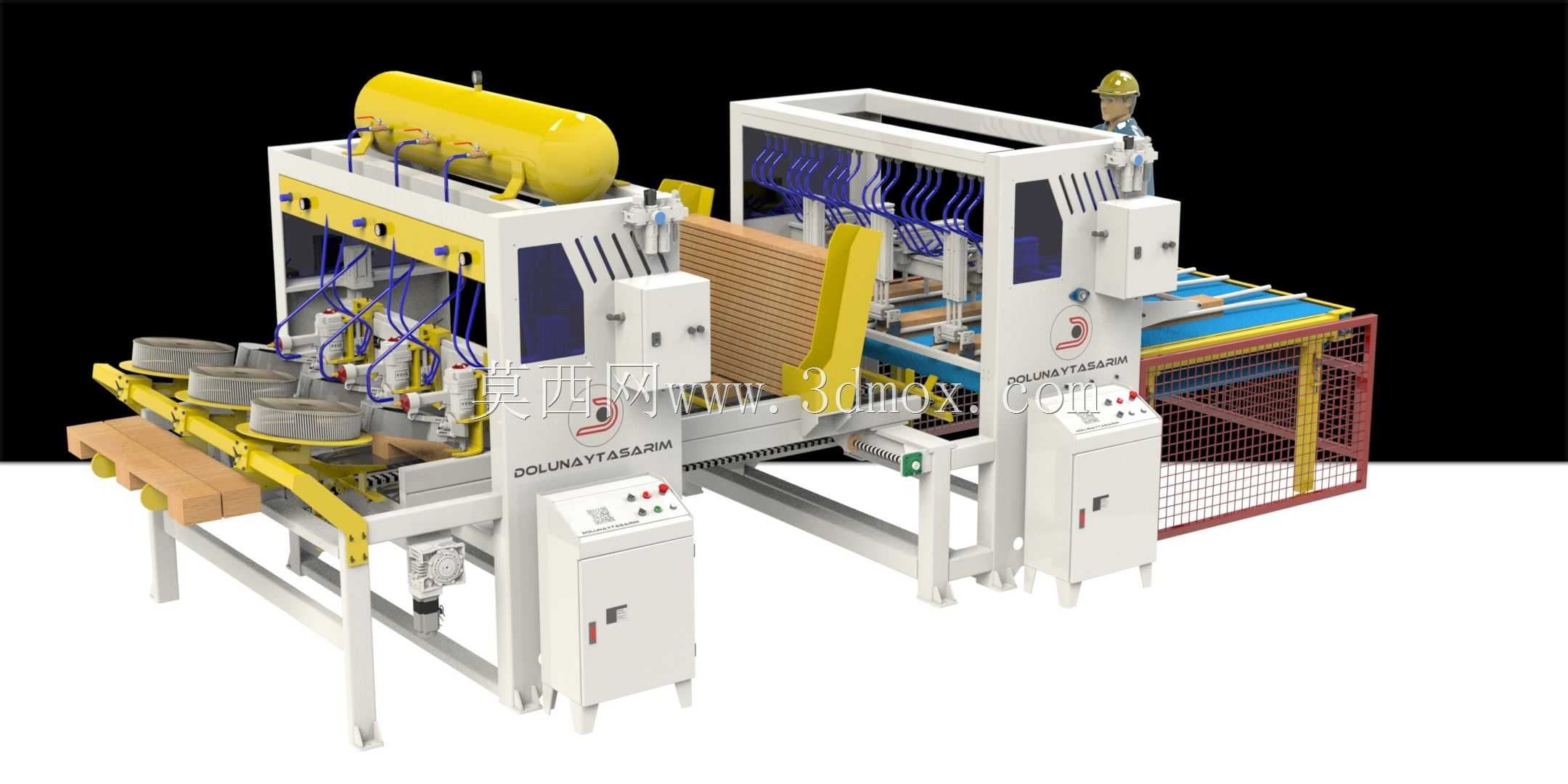

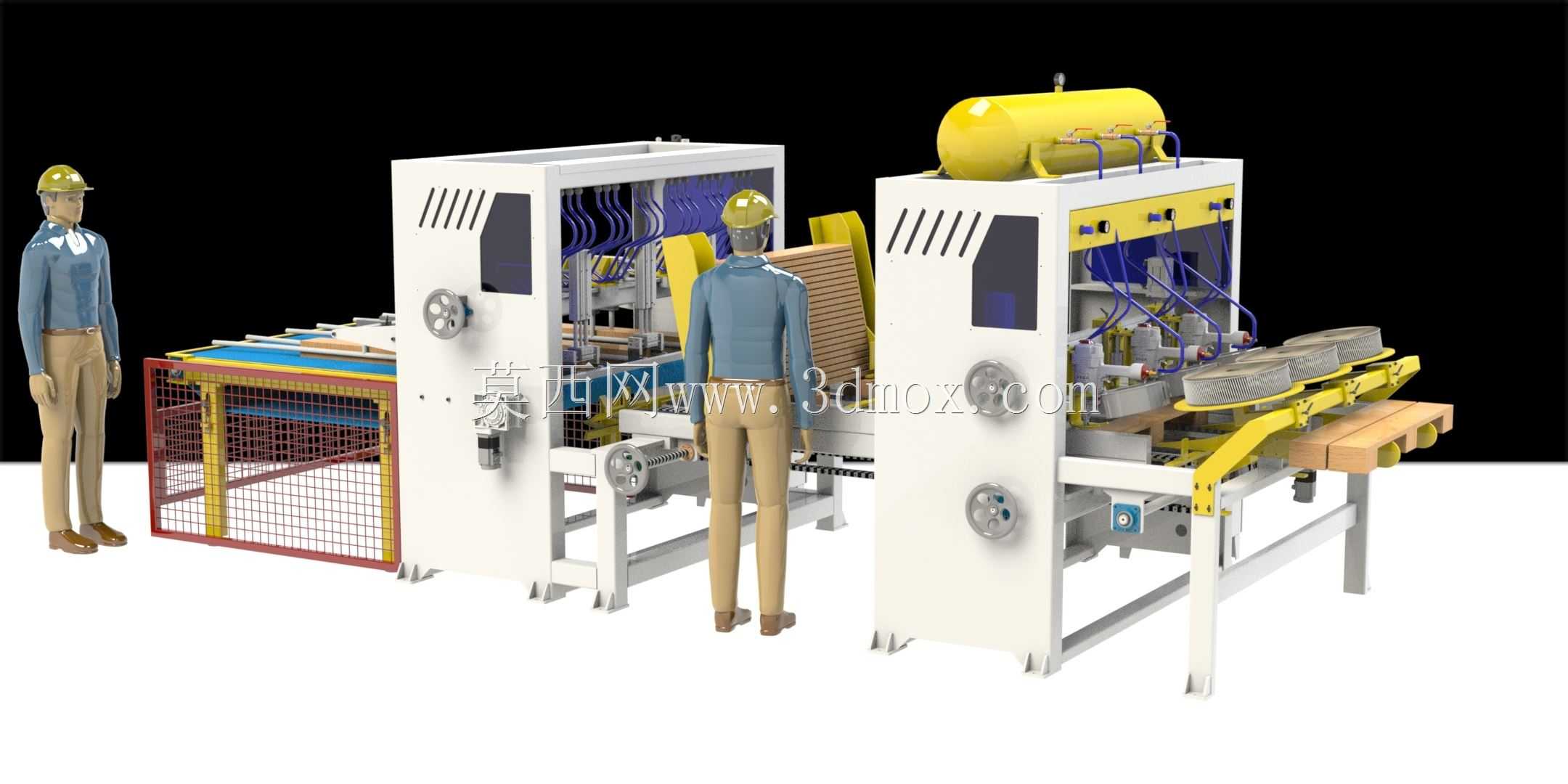

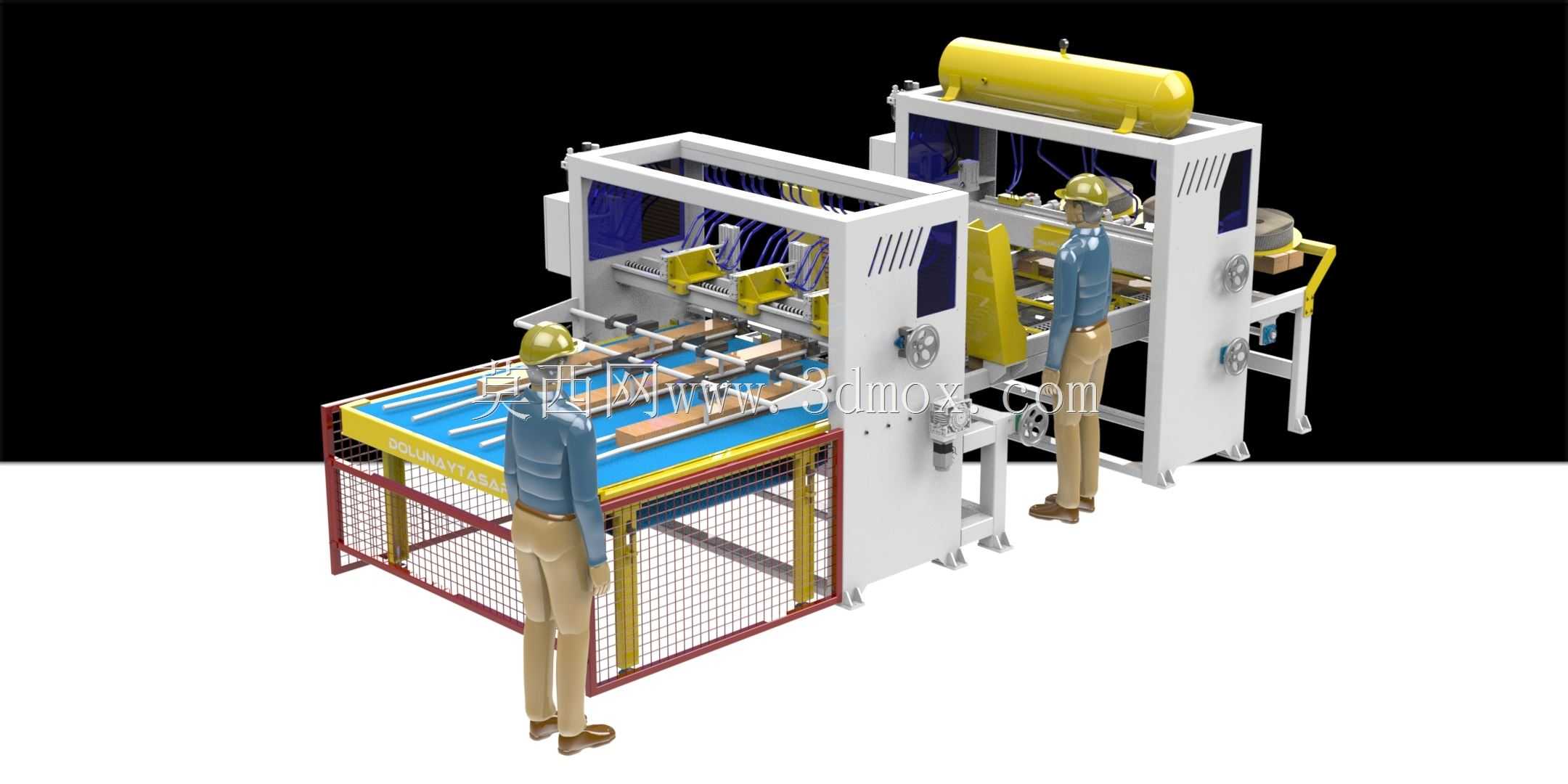

　　这套设备面向木托盘量产加工场景，是整条托盘打钉组装产线的首段工位，承担托盘坯料上料、定位、预打钉固定的核心工序，适配常规欧标、美标木托盘以及国内通用物流托盘的前段加工需求，在木质包装加工车间、物流载具生产厂区的产线布局中，通常衔接前段的木料裁切、分料工位，后接补钉、翻转、堆垛工位，形成连续化的托盘加工流。设备整体采用框架式分体布局，主体结构分为左侧钉料供给与打钉执行单元、中部托盘木料定位输送单元、右侧坯料上料与辅助定位单元三个功能段，整体安装边界在长度方向预留1.2米的操作维护通道，宽度方向需避开车间主物流通道至少0.8米，设备底部采用可调脚杯支撑，可适配车间地面5mm以内的平整度误差，安装时无需额外预埋地脚，降低车间布局改造成本。

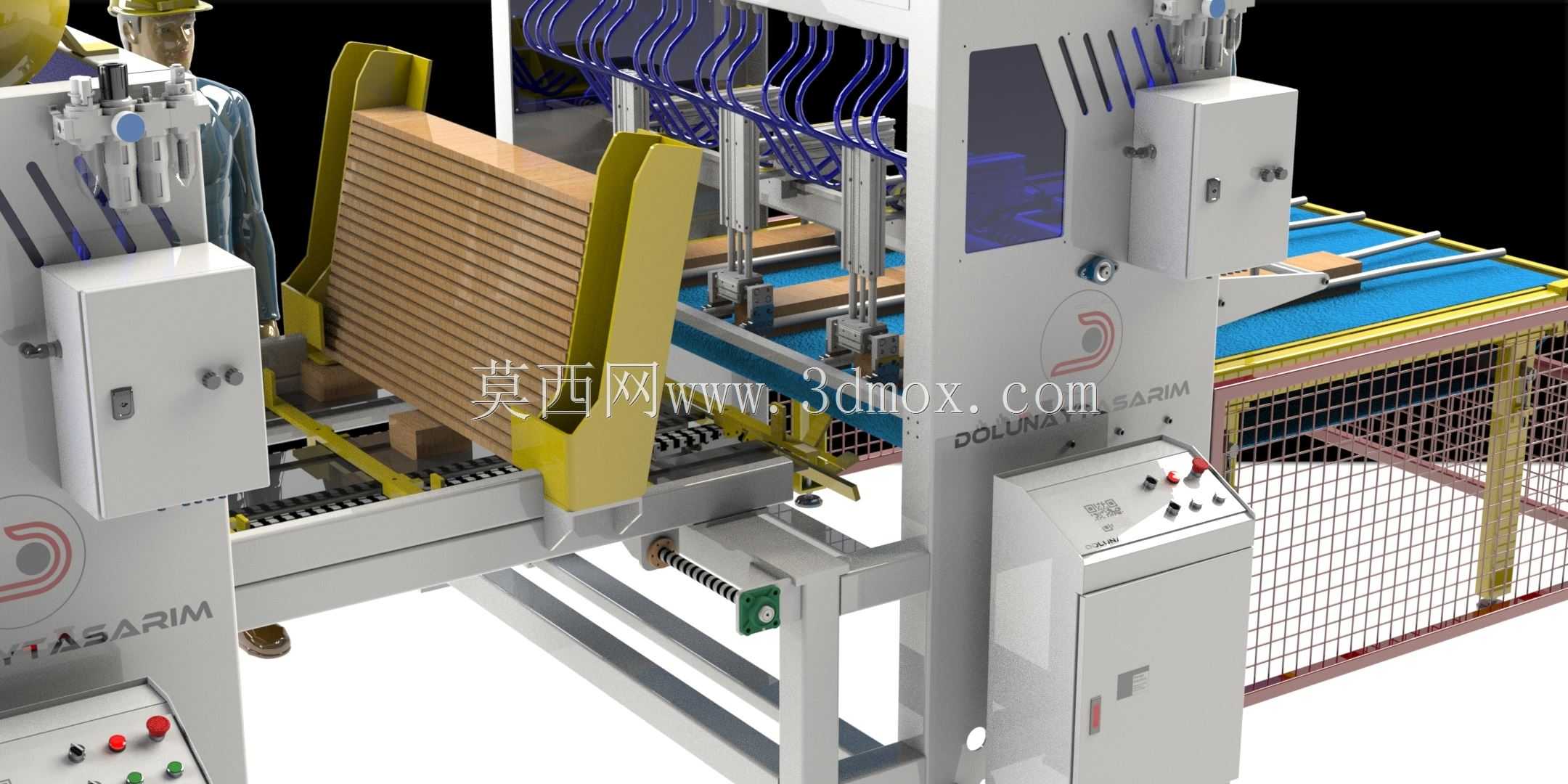

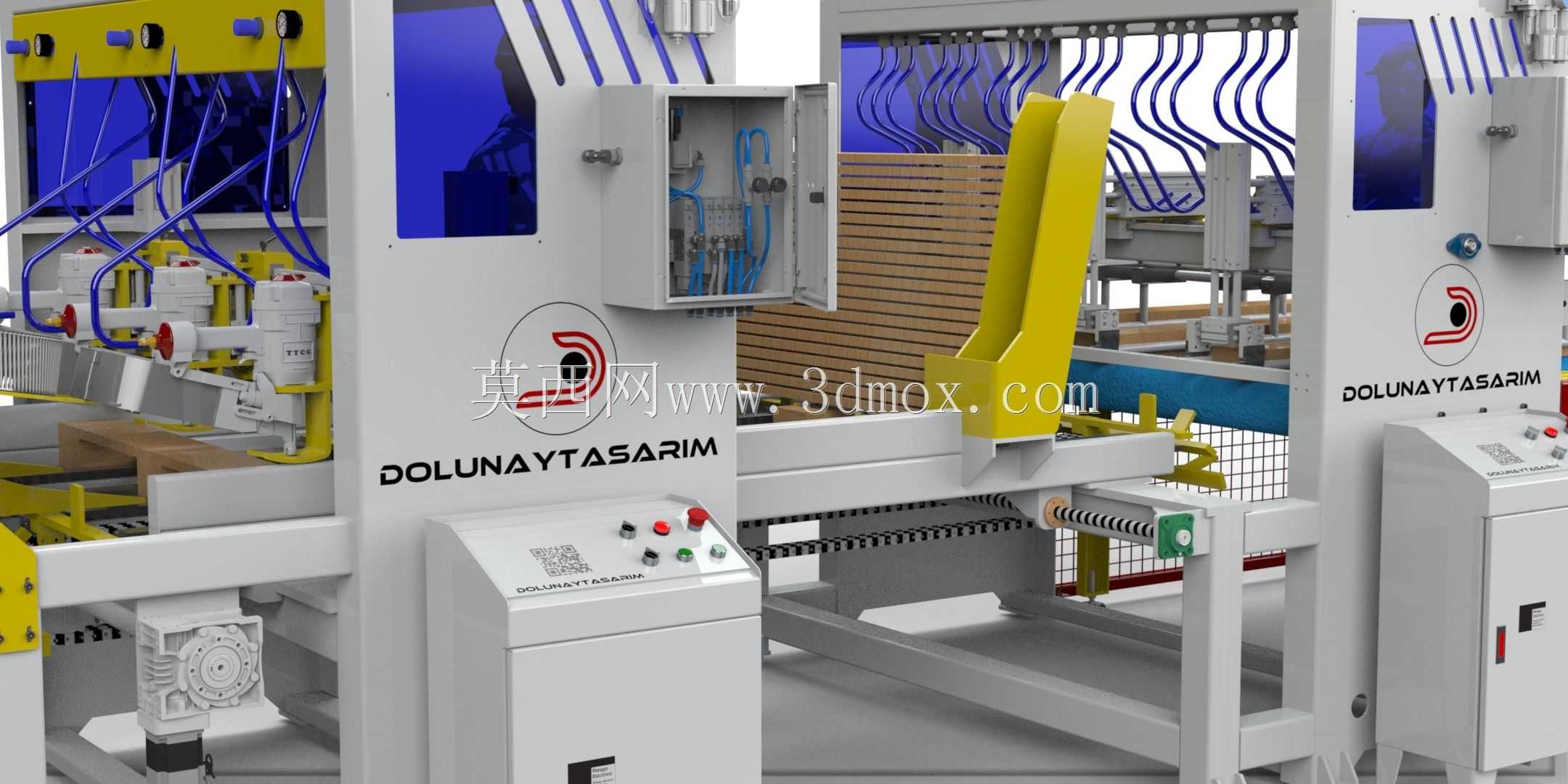

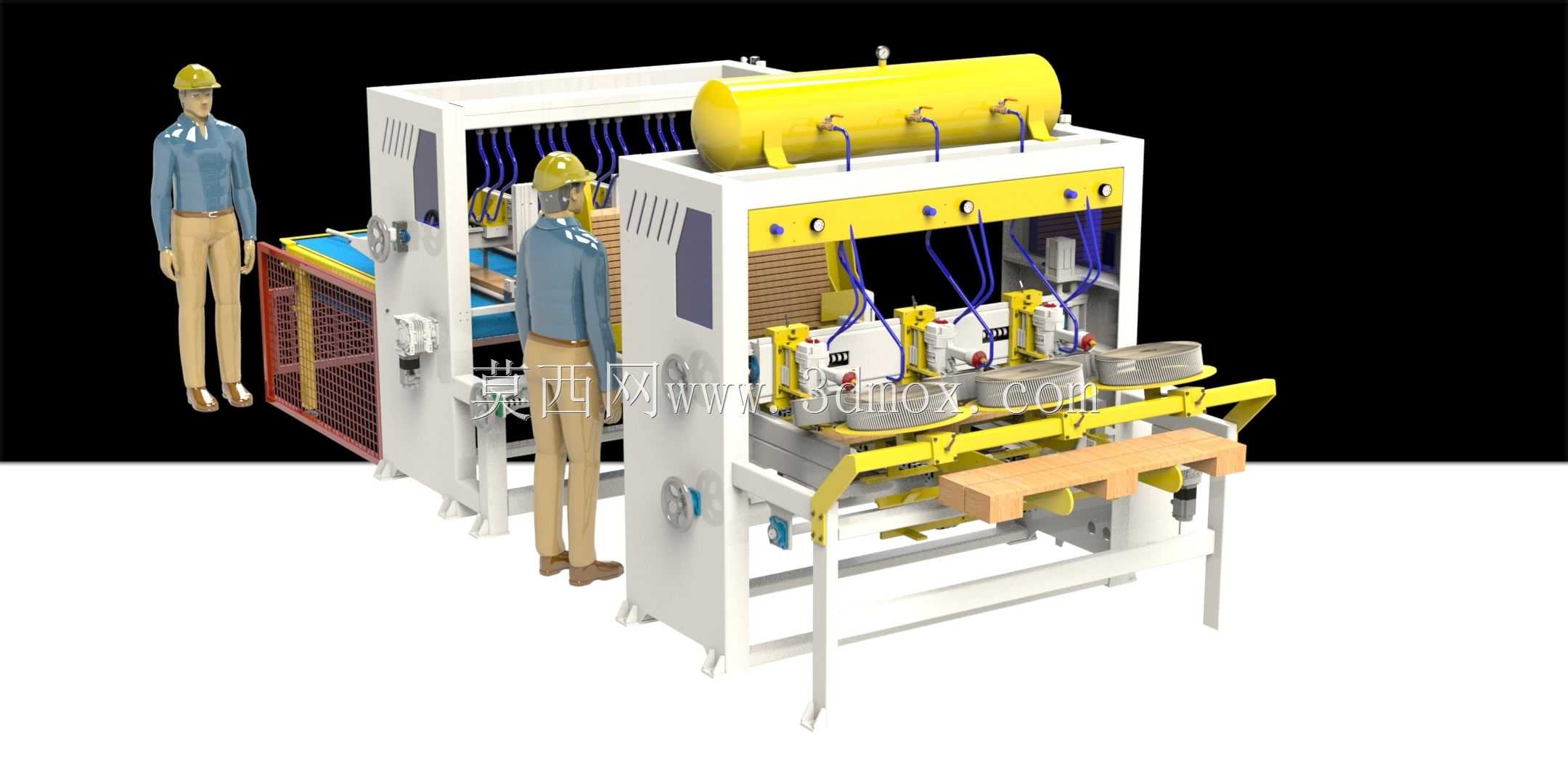

　　从功能设计逻辑来看，左侧单元集成了钉仓组、打钉执行头以及纵向进给机构，顶部配置的卧式储气罐为气动打钉组件提供稳定的压力气源，避免车间气源压力波动导致打钉深度不一致、漏钉等问题，打钉头的排布可根据托盘的横纵梁钉位要求调整间距，适配不同规格托盘的打钉点位需求，每个打钉头都配置了独立的压力检测模块，当打钉压力异常时会触发工位暂停，避免次品流入下道工序。中部的输送定位单元采用链板输送配合侧边气动定位挡块，木料进入工位后，侧边挡块与端部推料机构会将纵梁、面板的位置校准到设计公差范围内，定位精度控制在±1mm以内，保证打钉位置不会出现偏移，避免后续托盘使用过程中因钉位偏斜导致结构强度不足。

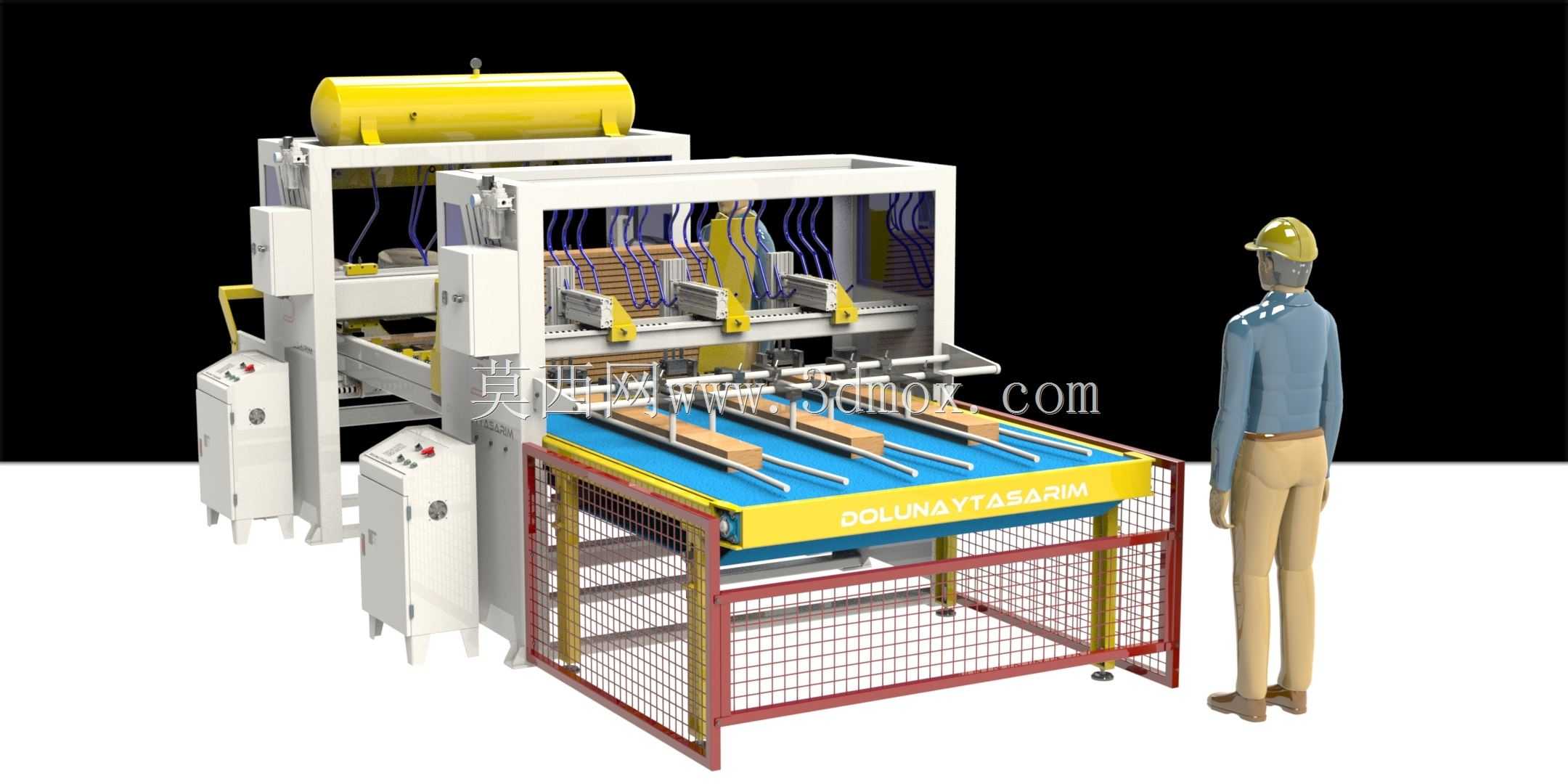

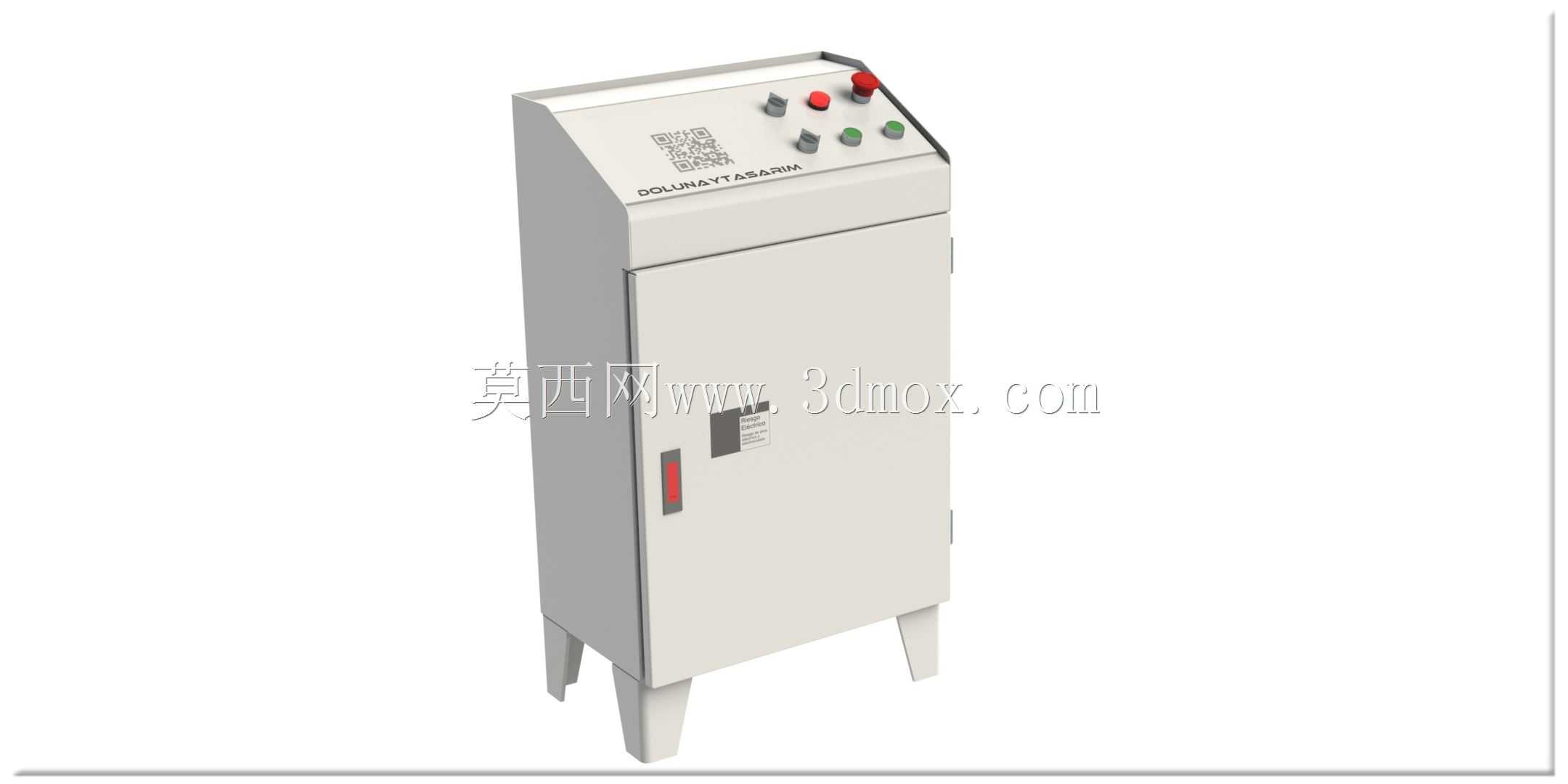

　　右侧单元主要承担托盘面板的上料承托与辅助定位，配置的安全防护网将设备运动区域与人员操作区域完全隔离，符合木工加工设备的安全防护要求，设备上的操作柜分别布置在左右两侧的工位入口处，操作人员可在上下料侧就近调整设备参数、触发工位运行，减少操作走动距离。设计过程中充分考虑了木工加工场景的木屑粉尘问题，所有运动导轨都配置了防尘折布，电气柜的防护等级达到IP54，避免木屑进入电气元件导致接触不良，气动管路全部采用快插接头布置在设备框架的内侧，既方便维护更换，也避免管路外露被木料剐蹭损坏。

　　设备的产能适配每分钟1-2件托盘的前段加工节奏，可匹配整条产线后续工位的加工速度，不会出现工位节拍瓶颈，打钉深度可通过打钉头的行程参数调整，适配不同厚度的托盘面板与纵梁的连接需求，无需更换工装即可在一定范围内兼容不同尺寸的托盘加工，减少中小批量托盘生产时的工装切换时间。在结构强度设计上，设备主体框架采用方管焊接后整体去应力处理，长期运行不会出现框架变形导致的定位精度偏移，打钉作业区域的框架部分额外增加了加强筋，抵消打钉过程中的往复冲击载荷，延长设备的无故障运行时间。输送链板采用加厚钢制链板，表面做防滑处理，避免木料输送过程中出现滑移影响定位精度，侧边的定位挡块采用硬质聚氨酯材质，接触木料时不会造成木料边缘磕碰损伤，保证托盘成品的外观质量。
