化肥生产车间自动化码垛输送产线

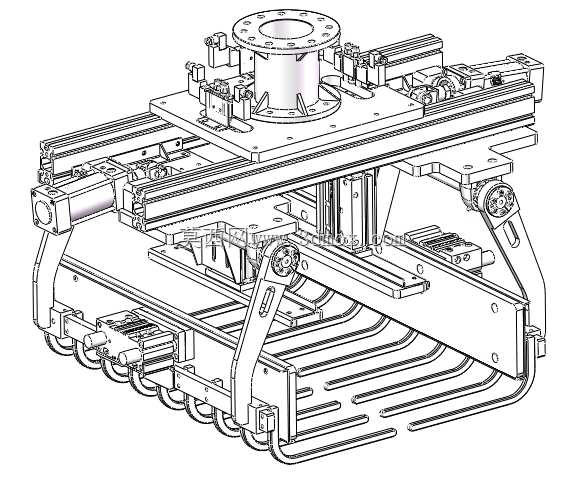

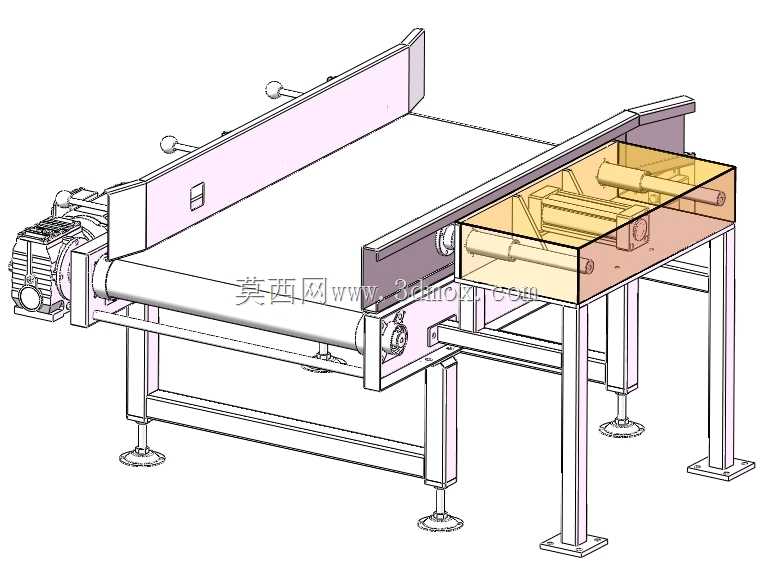

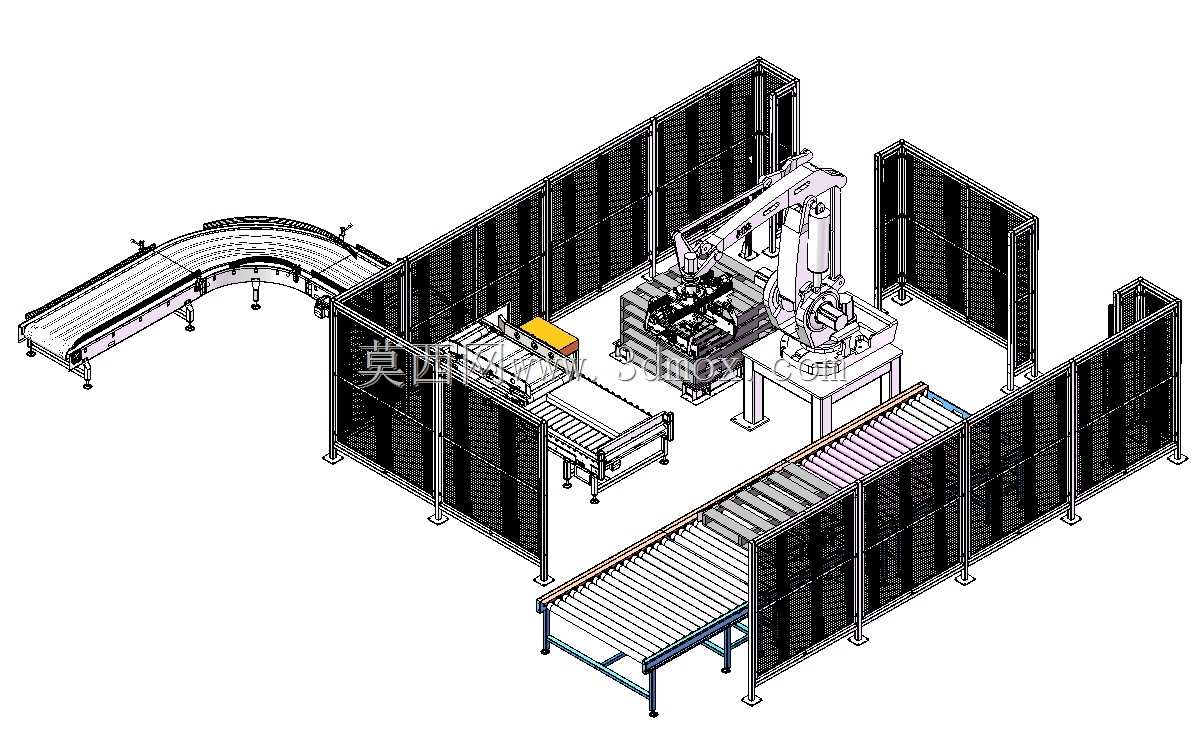

　　这套产线主要面向化肥生产企业的成品包装后段工序，解决袋装化肥从包装线输出后，自动完成输送、转向、码垛、整垛输出的全流程作业需求，适配常规50kg袋装化肥的搬运节奏，可对接前端自动包装机的出料节拍，单工位码垛效率可匹配每小时数百袋的产出需求，替代人工完成重体力码垛作业，降低车间搬运岗位的劳动强度，同时避免人工码垛过程中出现的垛型歪斜、堆码层数不一致、包装袋破损等问题。从整体布局来看，产线采用转弯辊筒输送机衔接前端包装出料段，转弯段采用锥辊排布设计，保证袋装物料在转向过程中不会出现偏移、卡滞，输送面高度匹配常规包装机出料口高度，无需额外增设提升转接机构，减少物料转接过程中的跌落冲击。输送主线采用分段式辊筒结构，每段设置独立的动力驱动单元，可根据物料到位信号启停，配合光电传感器实现物料的间距控制，避免多袋物料同时进入码垛工位造成机器人抓取干涉。码垛核心采用四轴工业机器人作为执行单元，机器人安装在混凝土预埋的基座上，基座高度根据码垛最大高度与机器人工作半径匹配设计，保证机器人末端抓手可覆盖待码托盘位、来料输送位以及空托盘供给位的全部作业范围，末端抓手采用夹板式结构，适配袋装物料的夹持需求，夹持力可根据包装袋材质调整，避免夹破包装袋或者夹持力不足导致物料脱落。

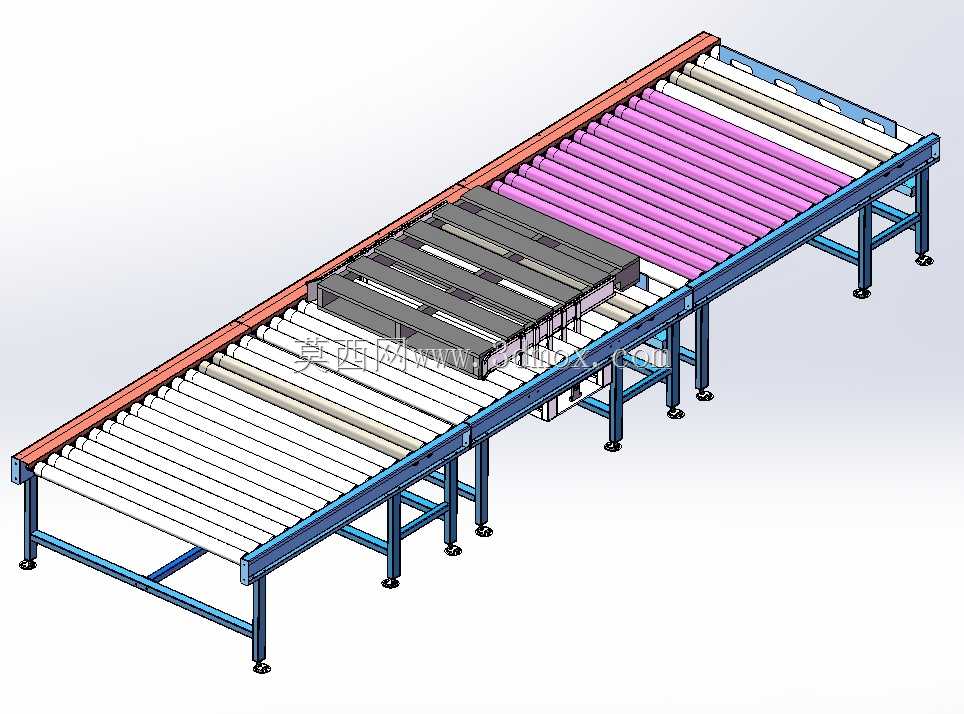

　　整个码垛作业区域外围设置全封闭的铝型材安全围栏，围栏采用网格状防护板，既可以观察内部设备运行状态，又可以防止人员误入作业区域造成安全事故，围栏上设置安全联锁门，当门被打开时机器人会立即触发安全停止信号，切断动力输出，保障检修人员的作业安全。围栏在来料输入端和整垛输出端分别开设对应尺寸的开口，匹配输送线的安装高度，开口处设置安全光栅，当有物体穿过光栅进入作业区时同样会触发设备停机。空托盘放置位设置在机器人侧方，可提前堆叠放置多个空托盘，机器人完成一垛码放后，整垛通过输出辊筒线输送到下一工位，同时自动抓取空托盘放置到码垛工位，无需人工频繁补充托盘，减少人工介入频次。

　　设计过程中充分考虑车间的安装边界，整体产线的占地尺寸根据常规化肥生产车间的柱距规划，可直接嵌入现有车间的包装工段区域，不需要对车间原有建筑结构做大规模改造，输送线的支架采用可调节脚杯支撑，可适应车间地面的不平整情况，安装时可快速调整输送面的水平度，保证物料输送顺畅。安全围栏的模块采用标准化铝型材拼接设计，运输时可拆分打包，现场安装时只需要按照装配图纸拼接固定即可，缩短现场安装调试周期。辊筒输送机的辊筒间距根据袋装化肥的最小尺寸设计，保证包装袋不会卡在辊筒间隙之间，辊筒表面做镀锌处理，适应化肥车间可能存在的潮湿、轻微腐蚀的环境，延长设备的使用寿命。

　　机器人的管线采用内置式走线设计，避免码垛作业过程中管线与物料、围栏发生剐蹭，减少管线磨损带来的故障停机。产线的各模块之间采用标准化的机械接口与电气接口，后期如果需要调整产能或者对接其他规格的包装线，只需要更换对应模块即可，不需要对整条产线做重新设计，具备较好的柔性扩展能力。在码垛工位的侧边设置有物料定位机构，当袋装物料输送到待抓取位置时，定位机构会对物料进行位置校正，保证机器人每次抓取的物料位置一致，码出的垛型整齐规范，可适配后续的自动缠膜、自动装车等工序的对接要求，不需要后续人工再对垛型进行整理。整线的电气布线采用桥架走线方式，强电与弱电线路分开布设，避免信号干扰，所有传感器的接线都设置快速插拔接头，后期维护更换时不需要重新接线，降低维护难度。
