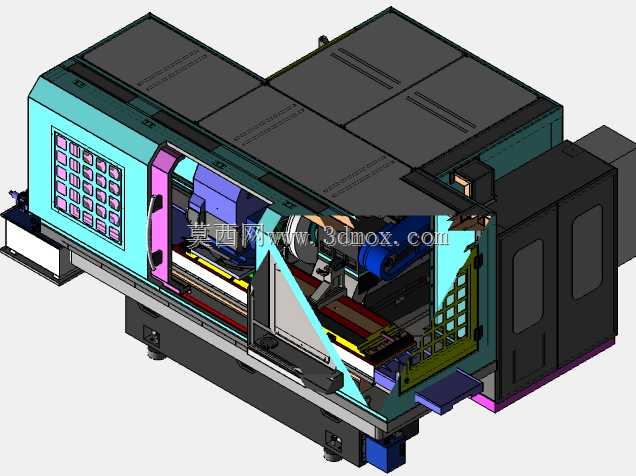

斜床身数控车削加工中心整机结构

　　这款斜床身布局的车削加工设备，主要面向中小规格回转类金属零件的批量精密加工场景，常见于汽车零部件配套车间、通用机械加工厂、五金精密件生产工段，可完成外圆、内孔、螺纹、锥面、复杂曲面回转体的连续切削工序，适配盘类、轴类零件的从粗加工到半精加工、精加工的全工序流转需求，部分配置动力刀座的机型还可完成端面、侧方位的铣削、钻削工序，减少工件二次装夹带来的定位误差。从整机结构设计逻辑来看，采用30度倾斜床身布局并非随意选择，这个倾斜角度经过多轮受力仿真验证，一方面可以让切削过程中产生的铁屑依靠自重顺利滑落至排屑机构，避免铁屑堆积在加工区域刮伤已加工工件表面、或者缠绕在刀具与卡盘上引发加工故障；另一方面倾斜床身的重心更低，相比平床身结构的抗振性能提升明显，重切削工况下床身的形变量更小，更能保障长时间加工的尺寸稳定性。

　　整机的防护结构采用全封闭分段式设计，左侧操作面板区域做了内凹倾斜布置，操作人员站在设备前方时，视线可以自然落在面板按键与加工舱观察窗上，不需要过度俯身或者仰头，符合一线操作的人机工程要求；观察窗采用双层夹胶钢化玻璃，可抵御高速切削时飞出的铁屑冲击，同时透明区域刚好覆盖刀具切削的核心区域，方便操作人员实时观察走刀状态、铁屑形态与冷却润滑液的喷射位置。加工舱的防护门采用上下滑轨式移动结构，门体边缘加装了耐切削液腐蚀的聚氨酯密封条，关闭后可以完全阻挡高压冷却喷淋时的液体飞溅，避免车间地面被切削液打湿造成滑倒隐患；舱内的防护钣金做了多段折边设计，所有朝向加工区域的面都做了倾斜导水角度，冷却混合着铁屑落下后会顺着钣金斜面汇入底部的排屑器，不会在防护钣金的接缝处积存残留。

　　设备的安装边界需要提前在车间规划阶段明确，整机底部采用六点可调式垫铁支撑，安装时不需要做特殊的混凝土预埋基础，只需要保证地面平整度在每米2mm以内即可，调整垫铁高度可以将整机水平度校准到0.02mm/1000mm的精度要求；设备后侧需要预留至少800mm的维护空间，方便后期检修主轴电机、电控柜接线、冷却系统滤芯更换等作业，左侧操作侧预留1200mm以上的操作人员活动与工件上下料空间，右侧如果配置排屑机的话需要额外预留排屑车的停放位置。

　　从结构细节来看，刀塔区域的防护做了可开合的小检修门，日常更换刀具、调整刀座时不需要完全打开整个大防护门，减少切削液雾的外溢；主轴卡盘的上方加装了可调整角度的冷却喷嘴支架，可以根据不同加工工件的长度、直径调整喷嘴的喷射位置，保证切削液能够精准冲到刀具与工件的接触区域，带走切削热量同时冲掉附着在工件表面的细碎铁屑。整机的外覆盖件采用冷轧钢板折弯焊接后表面喷塑处理，不同功能区域采用差异化配色，操作区域的浅青色面板、防护门的黑色边框、警示区域的紫色包边，既可以让操作人员快速识别不同功能区，也能在车间复杂的光线环境下清晰看到设备的轮廓边界，避免上下料时发生磕碰。电控柜布置在设备的右侧区域，柜体与床身之间加装了隔热密封垫，避免切削区域的热量传导到柜内导致电气元件温度过高，柜体的散热风道采用下进上出的结构，进风口加装防尘过滤棉，可阻挡车间内的金属粉尘进入柜内，降低电气元件接触不良的故障概率。
