RP与管件自动组装作业设备结构设计

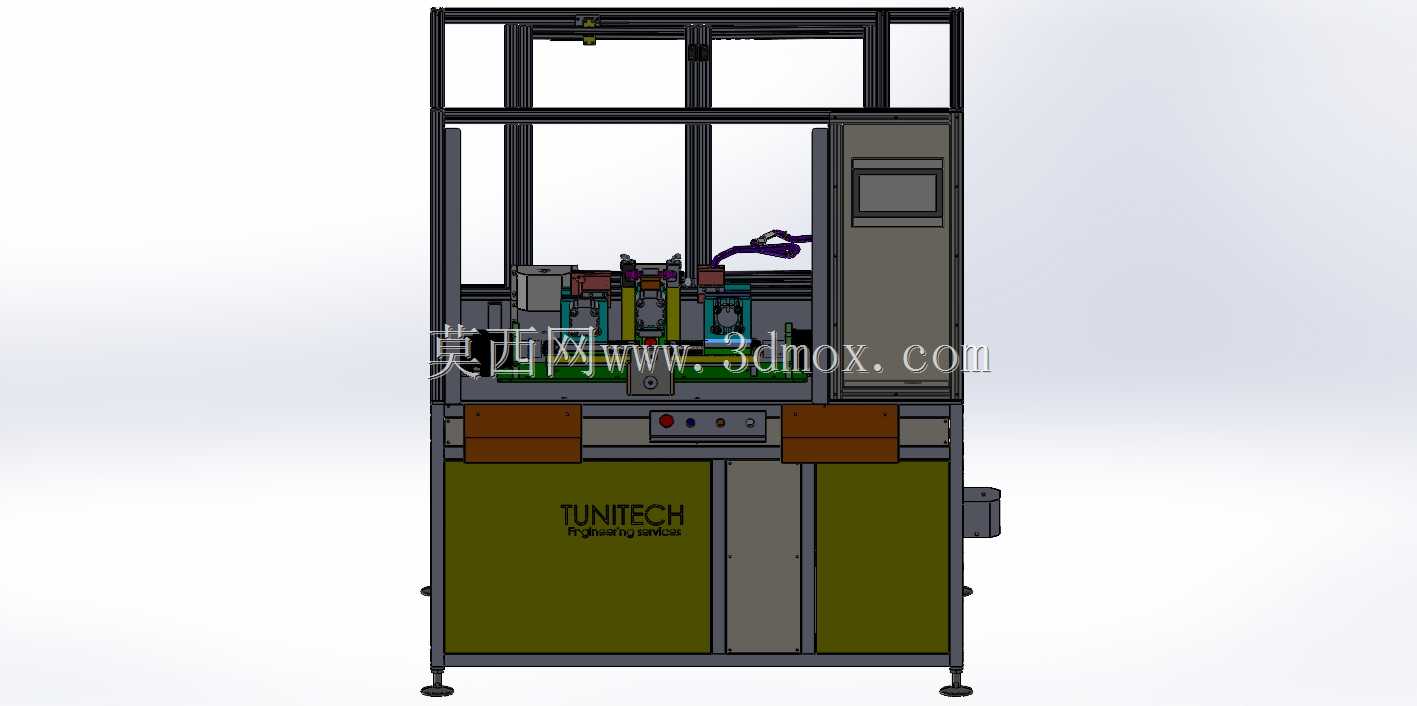

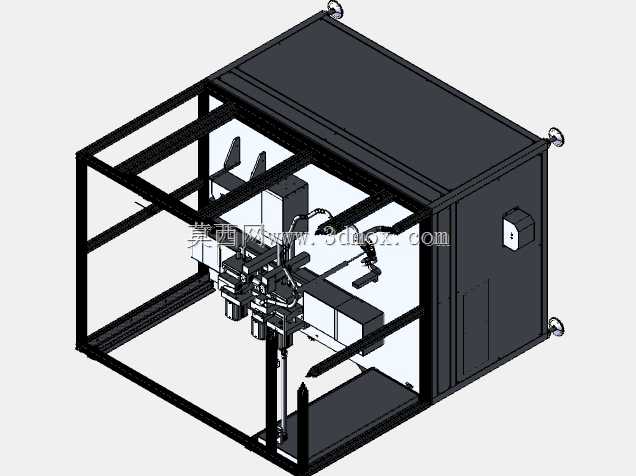

　　在电源变压器配套组件的生产环节中，RP元件与配套绝缘/导电管件的组装长期依赖人工对位、压合，不仅作业效率受人员熟练度波动影响大，人工操作带来的对位偏差、压装力度不均等问题，还会直接导致组件接触不良、绝缘层破损等不良品，后续返修成本居高不下，这款组装设备正是针对这一产线痛点开发的专用作业单元。从结构布局来看，设备采用下柜体上机罩的分体式框架设计，底部柜体采用加厚方钢焊接作为整体承载基座，柜体内部预留了电气元件安装腔、气动管路排布空间，正面设置对开式检修门，日常维护时无需拆解整机框架即可完成阀组、控制器件的更换调试；柜体上表面作为作业平台基准面，所有执行机构均通过定位销锁付在平台的T型槽安装位上，安装基准统一，后续更换治具时重复定位精度可控制在0.02mm以内。

　　上部机罩采用工业铝型材拼接框架，搭配透明亚克力防护板，既可以隔绝作业过程中可能出现的管件飞溅、压装碎屑飞出风险，又能让现场运维人员直观观察内部机构运行状态，机罩侧面嵌入触控操作屏，所有参数调整、工位切换、故障复位操作均可在屏上完成，无需打开防护门接触运动部件。设备的核心作业流程围绕管件上料、RP元件定位、预压对位、压合组装、成品下料五个工位展开，管件上料工位采用直振送料器配合分料气缸，将堆叠的管件逐个分离后送入定位治具，分料机构设计了防卡料结构，当管件尺寸存在±0.1mm的公差波动时，仍能顺利完成分料动作，不会出现卡滞停机的问题；RP元件定位工位采用仿形治具，根据元件外形轮廓做避空设计，元件放入后依靠气缸推块完成侧向定位，定位精度可满足后续压装的同轴度要求，避免压装过程中出现元件引脚弯折、管件偏斜的问题。

　　预压对位工位设置了浮动压头，压头与驱动气缸之间采用直线轴承连接，具备微小幅度的径向浮动量，当管件与RP元件存在微小的对位偏差时，浮动压头可自动导正位置，避免刚性压合造成的元件破损；压合组装工位采用伺服电缸作为压装动力源，相比传统气缸压装，可精准控制压装行程与压装力，压装力控制精度可达±5N，行程控制精度0.01mm，可根据不同规格的组件参数设置对应的压装曲线，压装过程中实时采集力与位移数据，当出现压装力超差、行程不到位的情况时设备自动停机报警，将不良品拦截在工位内，避免流入下一道工序。成品下料工位采用气动拨叉将组装完成的组件从治具中推出，顺着下料滑槽流入成品收集盒，滑槽表面贴有防静电UPE垫，避免组件滑落过程中出现表面划伤、静电击穿元件的问题。从安装边界来看，设备整体占地尺寸控制在长1200mm、宽800mm、高1800mm范围内，可直接对接现有变压器组件生产线的接驳台，无需对现有产线做大规模改造；设备底部设置可调脚杯与万向轮，移动就位后调整脚杯高度即可完成水平校准，安装调试周期可压缩到2个工作日以内。

　　气路设计上采用分路供气模式，每个工位的气缸都设置独立的调压阀与节流阀，可根据工位作业需求单独调整供气压力与气缸运行速度，避免不同工位之间的气压波动互相干扰；电路布线全部采用线槽收纳，强电与弱电线路分槽排布，减少信号干扰，所有传感器线路都预留了备用线芯，后续增加检测工位时无需重新布线。在实际产线应用中，这款设备可替代3-4名作业人员的手工作业，单工位作业节拍可控制在8秒以内，组装良率可稳定在99.5%以上，相比人工作业模式，不仅大幅降低了人工成本，也避免了人工操作带来的一致性差的问题，设备的治具部分采用快换设计，更换不同规格产品的治具仅需15分钟即可完成，可兼容3-5种不同尺寸规格的RP与管件组装需求，适配中小批量多品种的生产场景。设备的安全设计上，在防护门的开合位置设置了安全门磁开关，当防护门被意外打开时，所有运动机构立即停止运行，压装工位设置了安全光栅，当操作人员肢体误入作业区域时设备立刻触发急停，避免出现安全事故；设备顶部设置了三色警示灯，正常运行时显示绿色，待机状态显示黄色，故障报警时显示红色并伴随蜂鸣提示，现场人员可快速识别设备运行状态。
