RP与管材自动组装作业设备结构设计

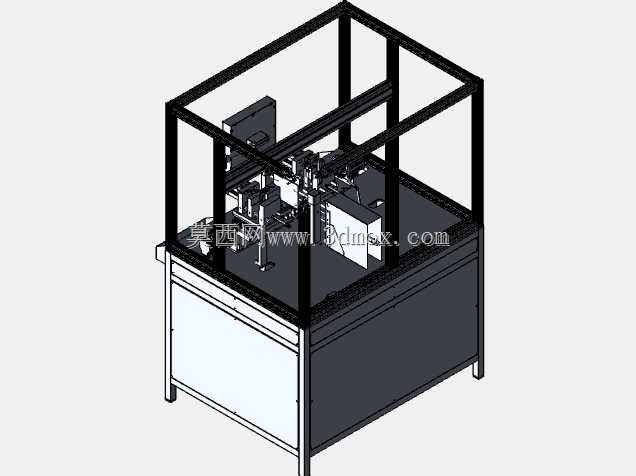

　　在电子元器件配套生产、小型电源组件预装的车间产线环节里，这类RP与管材组装设备主要承担不同材质RP构件与对应规格管材的精准对接、压合、定位装配工序，替代传统人工作业里反复对位、手动施压、一致性差的操作痛点，适配小尺寸电源类组件的批量预装需求，能直接对接上游RP件注塑出料工位与下游组件检测、包装工位，减少工序间的物料周转损耗。从设备整体布局来看，底部采用封闭式钣金柜体作为承载基座，柜体预留了电气元件安装腔与走线空间，底部可调支撑脚能适配车间地面的不平整工况，保证设备运行时的水平度，避免装配对位偏差；上部采用铝型材搭建的安全防护框架，框架四周可按需加装透明亚克力防护板，既能够隔离作业区域防止人员误触运动部件，也不会遮挡操作人员观察内部装配状态的视线，框架顶部预留了气源处理元件、警示灯的安装位，符合车间常规设备的安装布局逻辑。

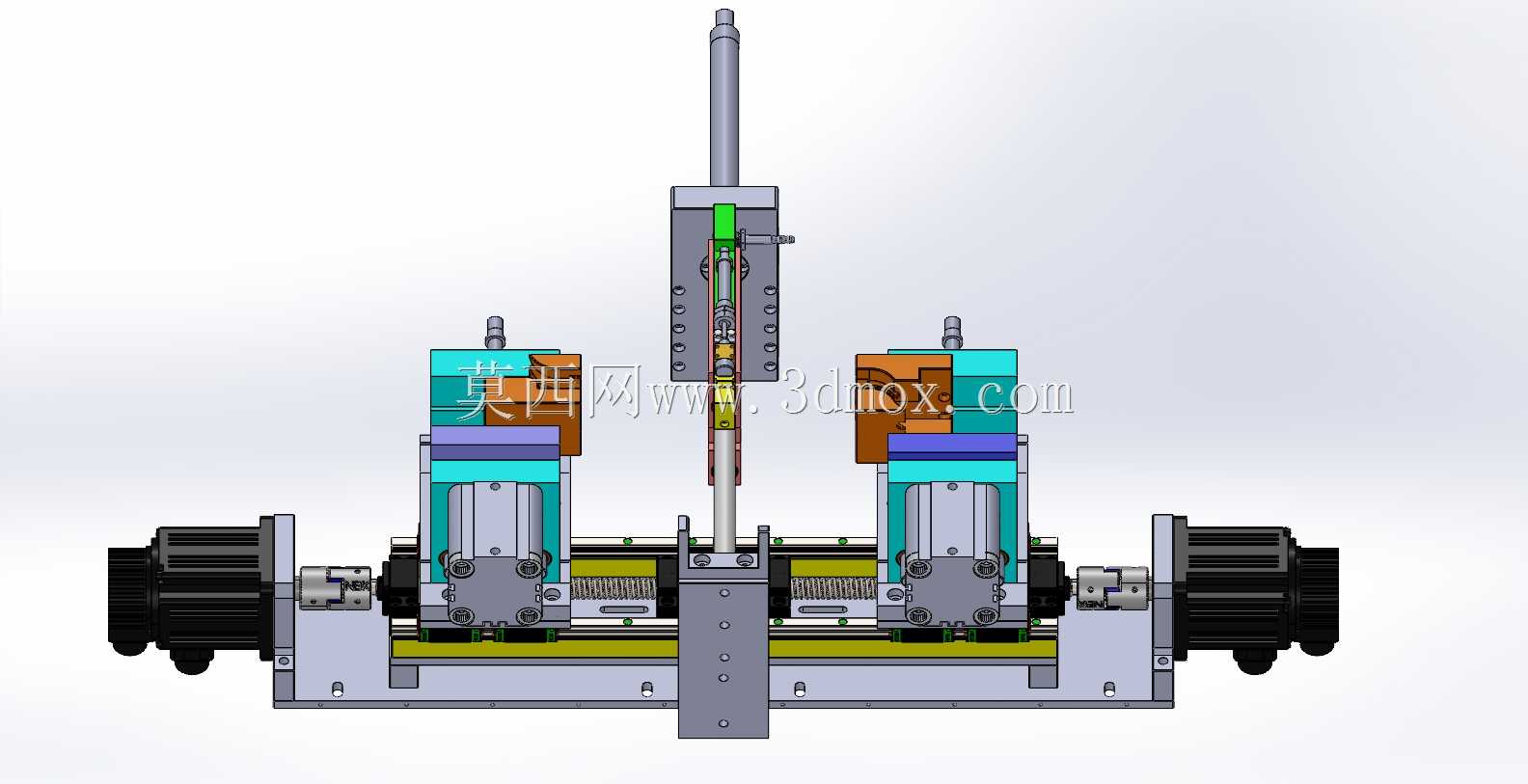

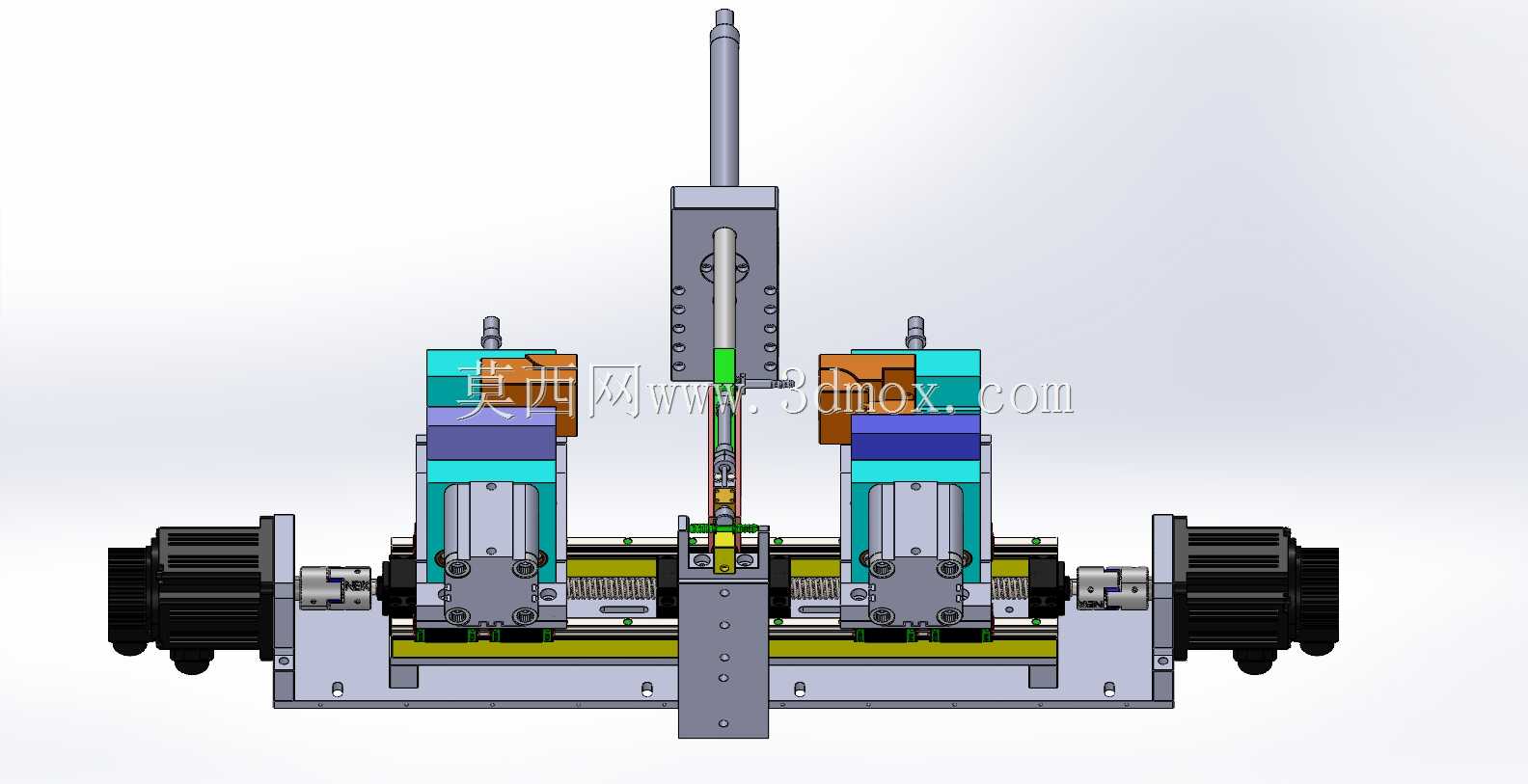

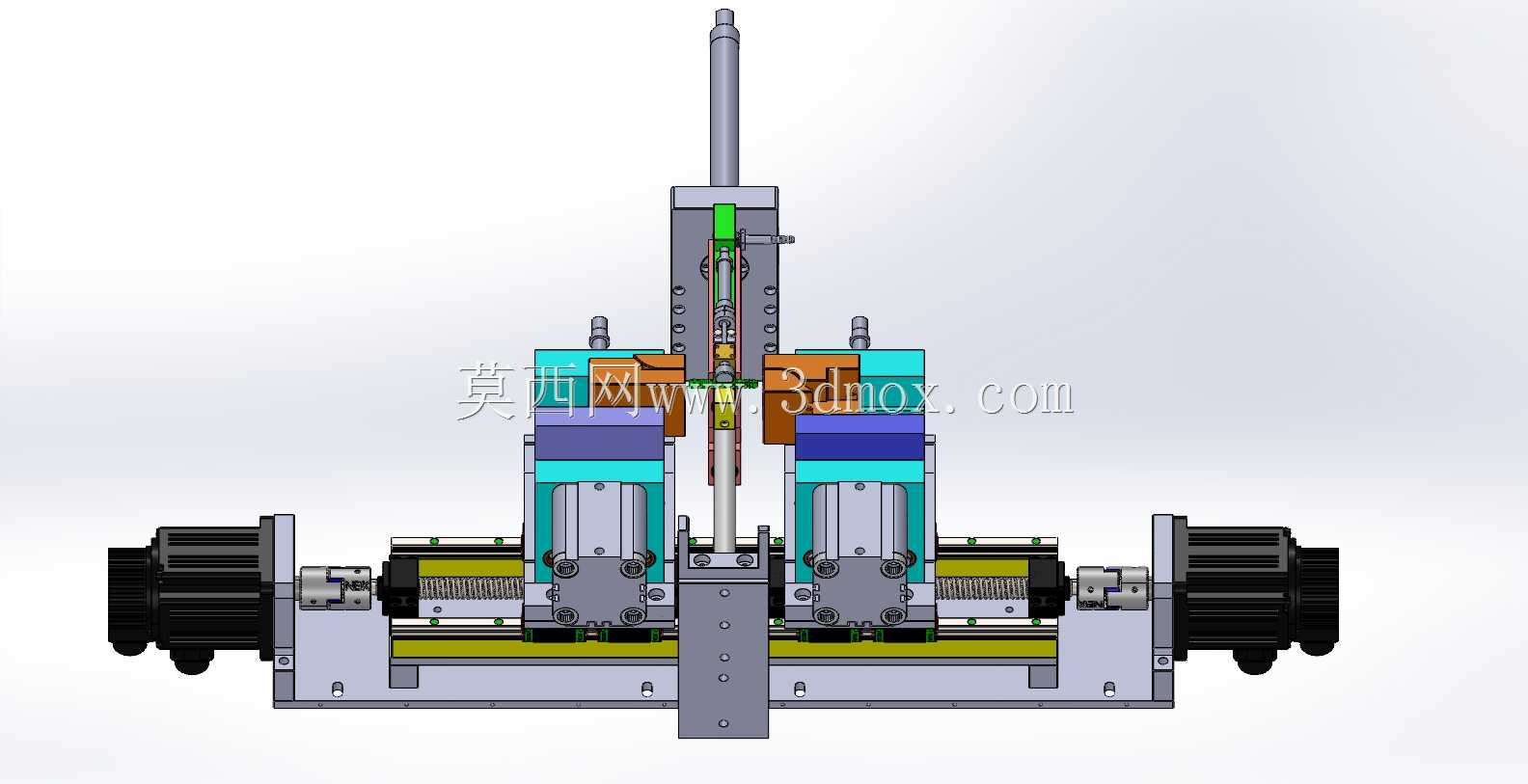

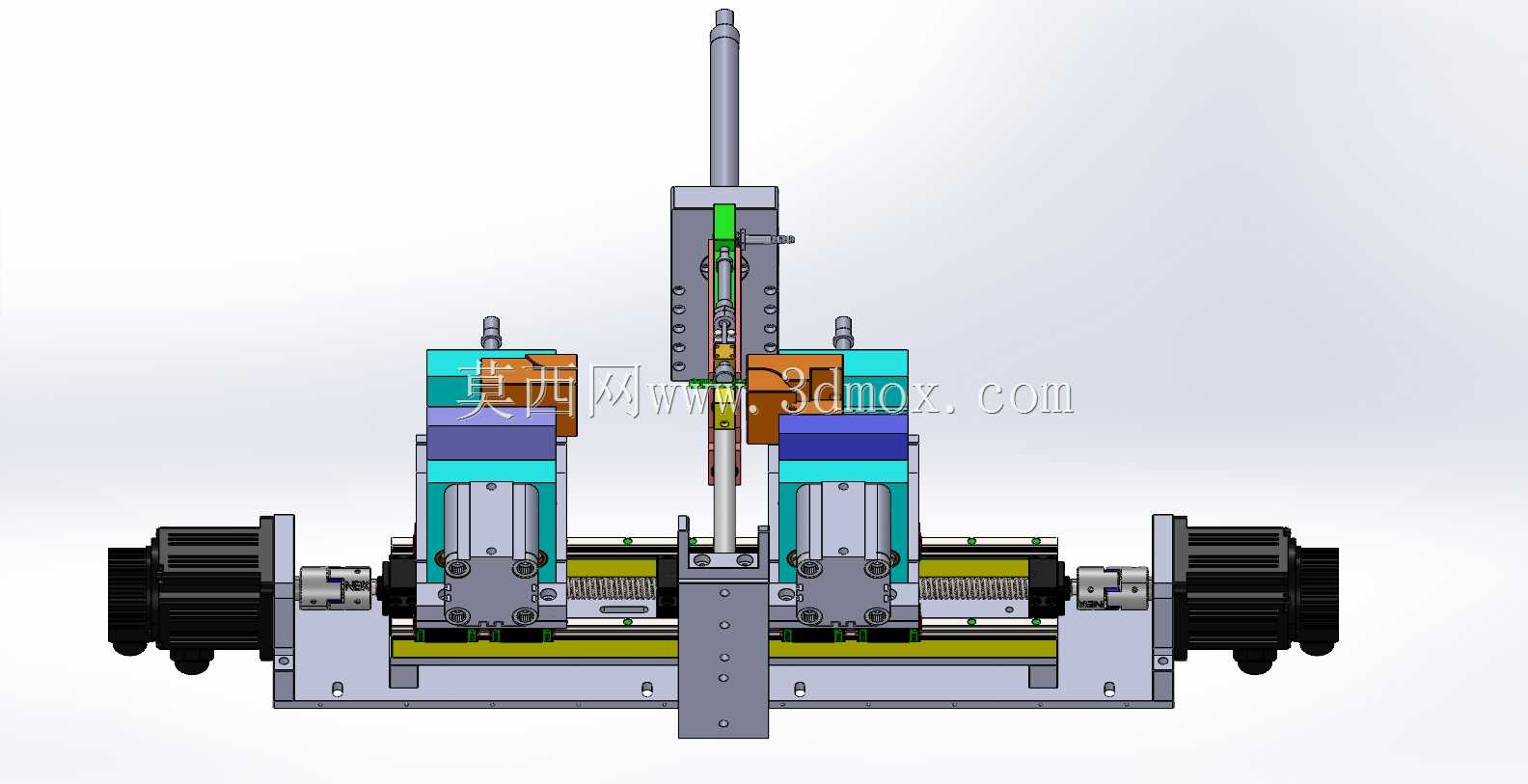

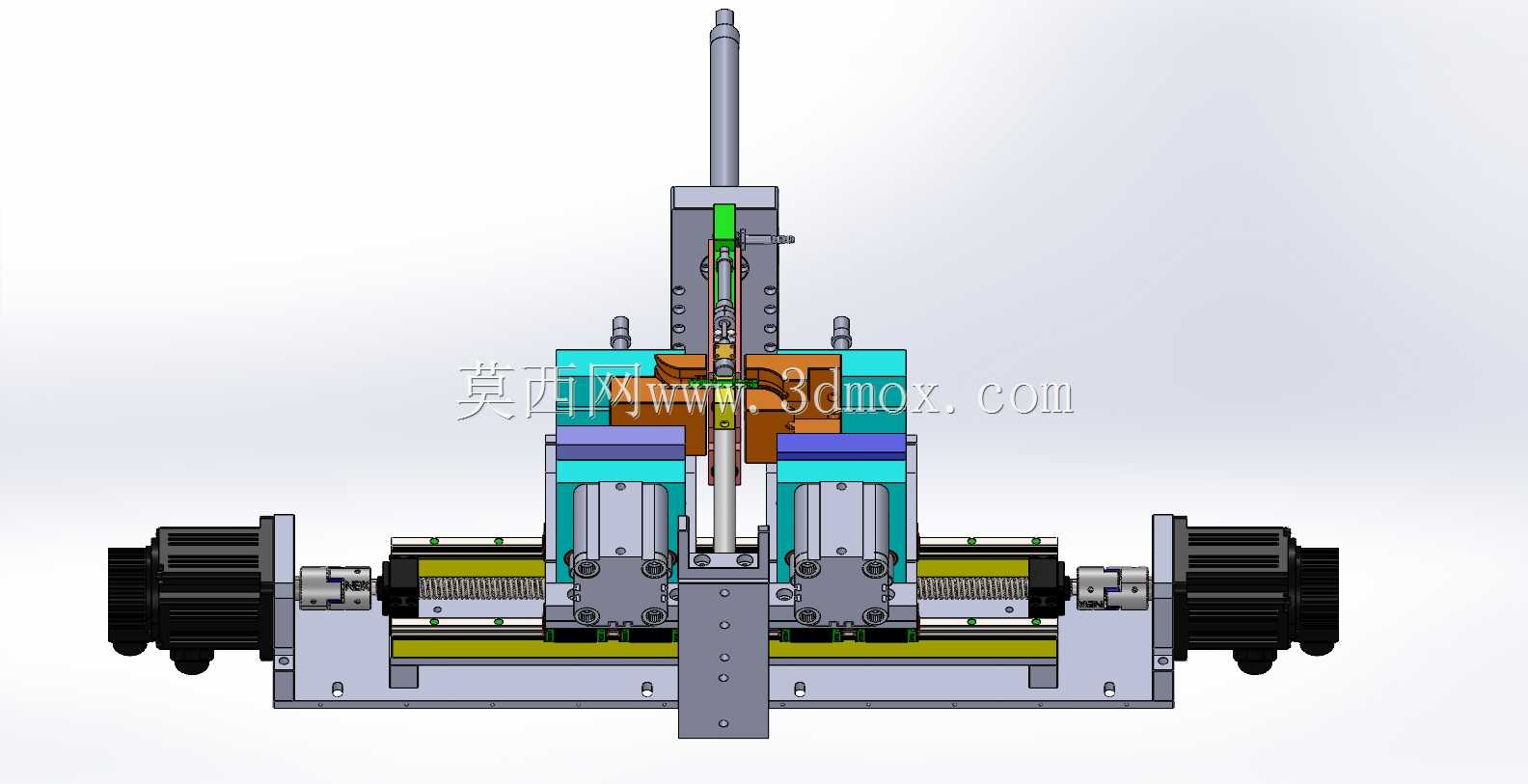

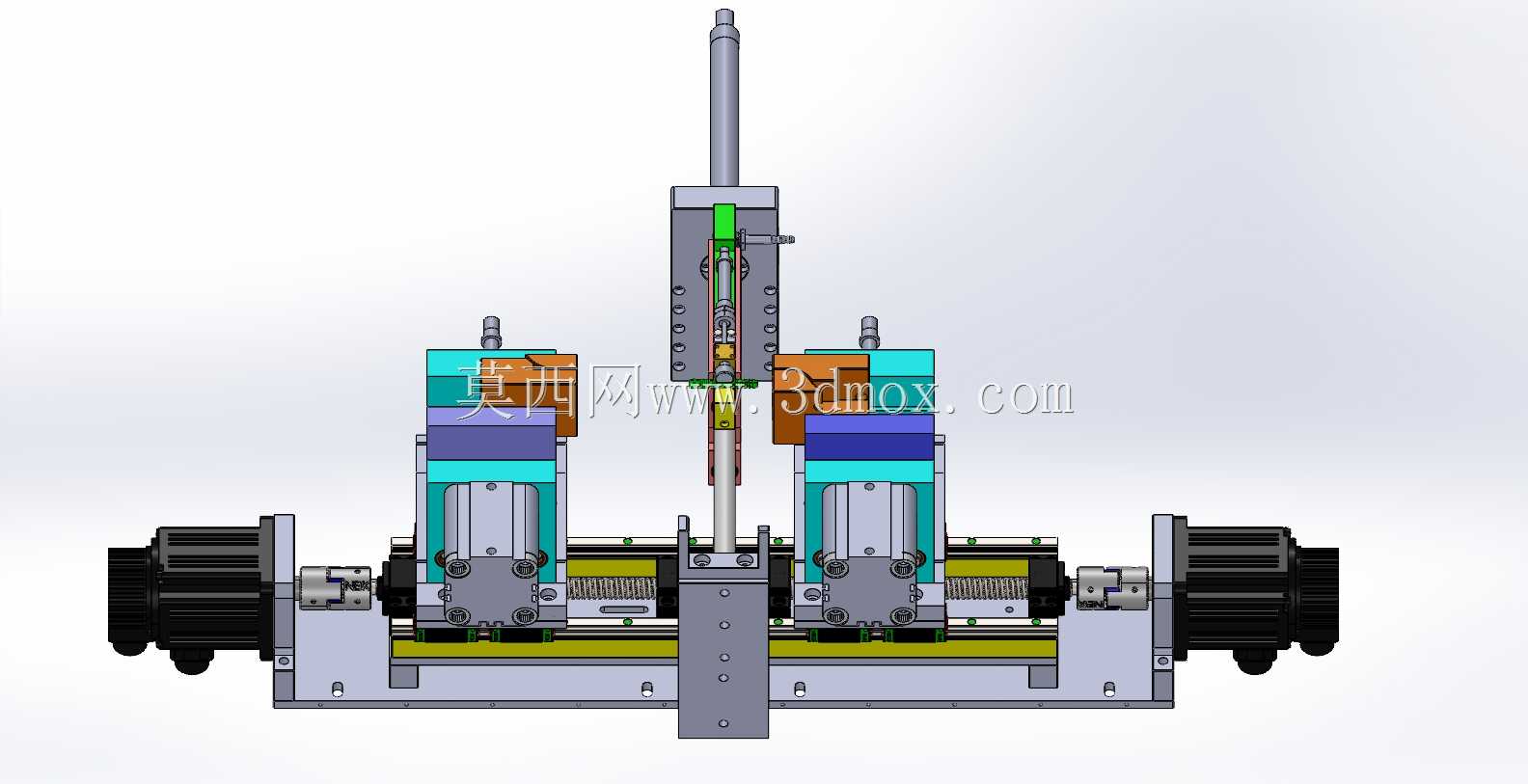

　　设备核心作业区域集中在柜体上方的工作台面，台面上集成了多组定位工装、直线进给模组、压合执行机构：其中管材上料位采用带V型定位槽的载具，能够适配对应直径规格的管材放置，避免管材滚动偏移；RP件定位座根据构件外形做了仿形设计，保证RP件放置后姿态统一，不会在压合过程中出现偏斜；进给模组采用伺服驱动配合直线导轨的结构，能够精准控制管材与RP件的对接行程，压合工位配置了带压力反馈的执行元件，可根据装配需求调整压合力道，避免压伤薄壁管材或者RP件结构。

　　设计过程中优先考虑了不同批次构件的尺寸公差适配问题，所有定位载具都预留了微调安装位，当管材外径或者RP件接口尺寸出现小范围波动时，可通过调整定位块的位置保证装配精度，不需要重新加工整套工装；设备的运动路径做了干涉校验，各执行机构的动作时序通过逻辑控制实现互锁，比如压合机构未复位时进给模组不会执行退回动作，上料位未检测到构件放置到位时设备不会启动装配流程，减少设备撞机、误动作的概率。从安装边界来看，设备整体占地尺寸适配车间常规标准工位的摆放需求，不需要额外做地基固定，接通车间常规压缩气源与工频电源即可投入使用，台面作业高度符合人工站立上料的人机工程学尺寸，操作人员不需要过度弯腰或者抬臂即可完成待装构件的放置与成品取出；设备后侧预留了维护开口，日常检修时可直接打开后侧盖板接触到内部电气阀组、线路端子，不需要拆解上部防护框架，降低日常维护的工作量。

　　在实际应用场景中，这类设备可适配多种相近规格的RP与管材装配需求，只需要更换对应仿形定位载具、调整压合行程参数即可快速切换生产型号，适合多品种小批量的电子组件生产场景，相比全人工装配，装配一致性可提升到98%以上，单工位作业效率可提升一倍以上，同时能够避免人工压合时力道不均导致的构件开裂、装配不到位等不良问题，降低后续工序的返修率。设备的管线布局全部采用拖链收纳，运动过程中不会出现管线拉扯、摩擦的问题，所有外露的运动部件边缘都做了倒角处理，避免划伤操作人员或者刮损物料；工作台面采用耐磨金属板材加工，长期放置构件、清理台面也不会出现明显划痕或者变形，保证台面的平面度长期稳定，维持定位工装的安装精度。
