椰奶提取加工专用设备结构设计

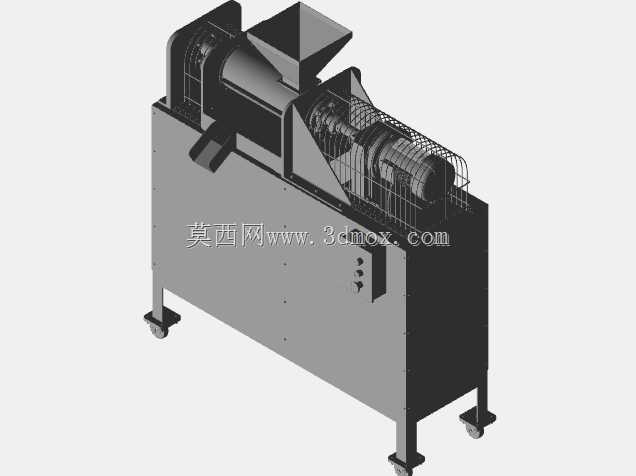

　　在热带果蔬深加工产线布局中，椰奶提取设备是衔接椰果前处理破壳、取肉工序与后续均质、灭菌、灌装环节的核心处理单元，其结构合理性直接影响椰肉出浆率、浆液纤维细腻度以及连续生产的稳定性，这套三维模型同步配套了完整的2D加工图纸，可直接用于生产制造环节的技术落地。

　　从实际应用场景来看，这类设备既可以适配中小型热带农产品加工厂的固定工位批量生产，也可经过模块化调整后搭载到移动加工站点，适配产地就近加工的需求，减少椰肉长距离运输带来的氧化变质与损耗。设备的核心功能围绕椰肉的破碎、研磨、浆渣分离三个核心工序做集成化设计，摒弃了传统多台单机串联的排布方式，将三道工序的执行机构整合在同一机架主体上，大幅缩减了设备整体占地空间，同时减少了工序间物料转运的人工干预环节，降低生产过程中的污染风险。

　　设计过程中首先考量的是物料接触部分的结构合理性，与椰肉、椰浆直接接触的腔体、绞龙、研磨辊等部件均做了圆弧过渡处理，不存在清洁死角，符合食品加工设备的卫生设计要求，日常生产结束后的CIP清洗流程可以直接覆盖所有接触区域，无需额外拆解核心部件。破碎单元采用了渐开线齿形的破碎辊结构，针对椰肉的纤维特性做了齿距与齿高的参数匹配，既可以将块状椰肉破碎到均匀的3-5mm粒径，又不会过度破碎导致纤维提前流失影响后续研磨效率；研磨单元采用双辊差速研磨结构，固定辊与活动辊的间隙可通过侧边的调节机构做0.1mm精度的微调，可根据不同椰果品种、不同成熟度的椰肉特性调整研磨间隙，适配不同浓度、不同细腻度要求的椰奶生产需求；浆渣分离单元采用离心筛网结构，筛网孔径可根据产品需求更换，常规生产工况下出浆率可稳定在65%以上，渣料含水率控制在合理区间，减少原料浪费。

　　从安装边界与外形尺寸来看，设备主体采用方管焊接机架作为承载基础，整体长宽高尺寸控制在1200mm800mm1500mm范围内，底部预留了标准的脚轮安装孔位与固定地脚螺栓孔，既可以通过脚轮做车间内的短距离移位，也可以通过地脚螺栓做永久固定，满足不同生产场地的布置需求。设备的进料口设置在机架顶部，高度距离地面1300mm，刚好匹配人工倒料或者前端输送带自动送料的高度，无需额外搭建操作平台；出浆口设置在机架侧方下部，高度距离地面400mm，可直接对接储浆罐或者输送泵的进料口，渣料出口设置在机架尾部，可直接对接渣料收集桶或者螺旋输送机构，整个物料流向呈自上而下的顺畅走向，不存在物料堆积的死角。

　　传动系统的设计做了安全防护的充分考量，电机与传动带、齿轮等运动部件全部设置了可拆卸的安全防护罩，防护罩上预留了散热孔与观察窗口，日常巡检时可以直接观察传动部件的运行状态，检修时可快速拆卸防护罩。设备的驱动电机采用立式安装结构，固定在机架侧方的电机安装板上，安装板预留了长条形调节孔，可方便调整皮带张紧度，日常维护操作无需拆解主体结构。电气控制部分的安装位设置在机架正面的操作侧，高度距离地面1100mm，符合人体工程学操作高度，操作人员站立状态下可轻松完成所有按钮操作与参数调整。

　　这套模型在建模过程中对所有零部件都做了可制造性校验，所有钣金件的折弯半径、焊接预留量，机加工件的公差配合、表面处理要求都在2D图纸中做了明确标注，生产端拿到图纸后可直接下料加工，无需二次做结构调整。针对易损件比如筛网、密封胶条、研磨辊衬套等，都做了标准化选型，可直接采购通用标准件替换，降低设备后期的维护成本。在结构强度校核上，机架主体采用40403mm的304不锈钢方管焊接，焊接后做整体去应力处理，满负荷运行时机架形变量控制在0.2mm以内，不会因为长期运行出现结构变形导致的研磨间隙偏移、传动部件异响等问题。

　　考虑到食品加工车间的潮湿环境，所有外露的紧固件都采用304不锈钢材质，避免长期使用出现锈蚀污染物料的问题，设备的外表面全部做了拉丝抛光处理，表面粗糙度Ra≤1.6μm，不容易积灰积污，日常清洁维护十分方便。设备的进料口还设置了防护格栅，避免操作人员误将手或者其他杂物伸入破碎腔造成安全事故，格栅的间隙控制在20mm，既不影响椰肉进料，又能起到足够的安全防护作用。
