泪滴构型越野露营拖挂房车结构

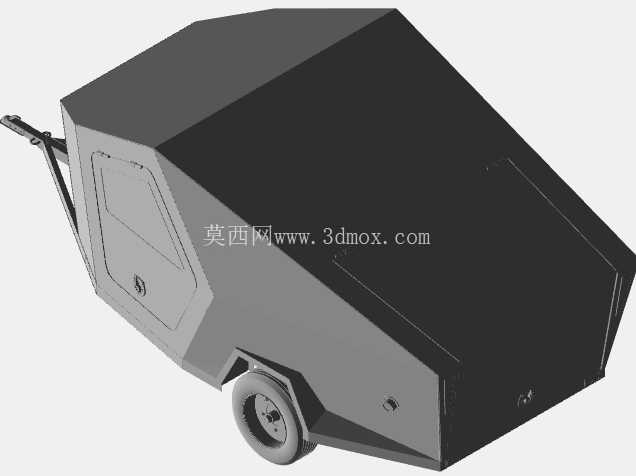

　　该套三维结构围绕小型泪滴式露营拖车展开，建模时没有把车体当成单纯的厢体外壳处理，而是从拖挂连接、行走承载、厢体密封、野外使用和道路通过性几个方面同步搭建。整车采用低矮泪滴轮廓，前部迎风面收窄，顶部弧线向后平滑过渡，尾部形成相对直立的开合区域，这种外形在低速拖行时能够减少正面气流对厢体的推压，同时降低整车质心，使轻型牵引车在铺装路、砂石路和临时营地道路上拖行时更稳定。

　　实际使用场景集中在短途自驾露营、林地临时驻停、荒漠边缘穿越补给和户外作业人员短时休憩。拖车自身不承担主动行驶功能，所有载荷通过牵引架传递至牵引车尾部，因此前部三角牵引梁在模型中保留了完整的连接关系：两根纵梁从底盘前端收拢，交汇于牵引连接座，侧向补强板沿牵引梁受力方向布置，避免起步、制动和转向时连接区域出现扭转变形。牵引座高度按照常见轻型越野车后拖挂接口范围设定，底盘前部预留了连接器安装面和安全链挂点，现场装配时可根据牵引车球头高度调整垫板厚度，不必改动主纵梁。

　　底盘部分采用矩形钢管形成主承载框架，横梁按厢体支撑点、轮轴安装点和设备固定点分布。轮轴位于整车质心稍后位置，既保证拖挂状态下牵引接头处保留合适的下压力，又避免驻停时车头端过重。悬架与轮胎区域预留了越野通过所需的跳动空间，轮罩内侧与厢体下沿之间保留间隙，防止满载状态下轮胎压缩后撞击外板。底盘下方布置备胎、支撑脚和管线通过空间；四角驻停支腿可在营地展开，使轮胎卸载后厢体保持水平，人员进出和尾部厨用区域操作时不会因地面松软产生晃动。

　　厢体内部以紧凑旅居为目标，前部和中部布置睡眠与储物空间，床板下方形成连续储物舱，可分区放置露营工具、备用电源和生活用品。泪滴外形虽然压缩了顶部高度，但通过弧形顶板与侧墙过渡，人员躺卧区域的肩部和头部空间得到保留；侧窗位置与坐姿、卧姿视线高度对应，窗框周围在结构上设置加强环，避免大面积开孔削弱外墙板。尾部是该类拖车使用频率最高的功能区，上掀尾门和下翻台面组成户外厨房操作界面，内部可嵌入水箱、灶具、餐具抽屉和小型冷藏设备。模型中尾门铰链、撑杆、台面锁扣和密封止口均按装配关系表达，关闭时尾门与厢体形成连续防雨边界，展开后台面可承担备餐和置物功能。

　　车体外壳强调轻量化与耐候性的平衡。外板沿泪滴曲面连续成型，侧壁、顶板和尾部框架之间采用过渡骨架支撑，内部隔层可预留保温材料填充空间。骨架不是等间距简单复制，而是在牵引载荷传入区、轮轴支撑区、尾门铰链区和吊装点附近加密，其余区域以满足面板支承和蒙皮稳定性为准，这样既能控制整备质量，也能减少非必要材料堆积。厢体底部设置防潮封闭层，管线和电气线路沿梁内侧走线，检修口靠近尾部设备舱，减少野外拆装范围。

　　安装边界方面，整车宽度控制在普通道路拖挂许可和营地通行的紧凑范围内，长度覆盖牵引架、主厢体和尾部厨区，牵引架前端不与牵引车后备厢、备胎架发生干涉；高度则兼顾车内卧坐空间与限高路段通过性。轮胎外侧不超出厢体最宽面过多，后视镜视野受影响较小；车顶弧线预留了行李轨或小型太阳能板的安装平面，尾部上方可安装辅助照明，但开孔位置均避开主骨架焊缝和雨水汇流区。建模过程中，轮轴、板簧或独立悬架安装座、牵引连接座、支腿固定座和尾门铰链座被作为关键校核对象，所有相邻零件保留螺栓装配间隙与焊接定位面，便于后续工程图拆解、物料统计和改装选型。
