可移动户外图书服务半挂拖车结构设计

　　这款半挂式移动图书拖车的设计，最初是面向社区流动文化服务、郊野露营地公共阅读配套、偏远地区临时图书借阅点这类场景做的定向开发，在做结构方案之前，首先要明确这类拖挂设备的核心使用边界：它不需要像重载货运半挂那样追求几十吨的承载冗余，但必须兼顾公路拖行的合规性、驻点使用时的空间拓展性、以及长期户外放置的结构耐候性。

　　从实际用途出发，这款拖车的核心功能是承载标准化图书存储柜体、配套简易阅读台面，同时预留小型影音播放设备的安装位，满足流动图书点的书籍陈列、现场阅读、文化宣传短片播放的复合需求，和普通货运半挂不同，它的内部承载物是重量分布均匀的纸质书籍与轻型家具，所以在车架载荷分配上，没有采用重载半挂的集中加强梁结构，而是做了等间距分布的横梁排布，让整个货箱底板的承载能力控制在每平方米150kg的额定载荷，完全匹配满装书籍加内部家具的总重量需求，同时避免了过度设计带来的整备质量超标问题。

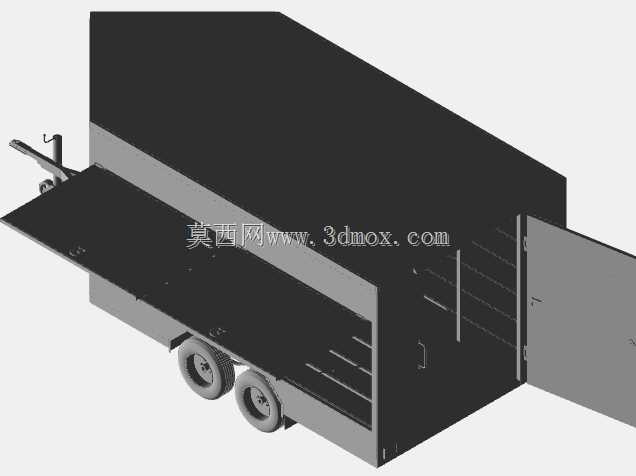

　　设计思路上，首先要解决的是拖挂行驶状态与驻点使用状态的切换问题：行驶状态下，整个货箱为封闭厢体结构，侧门采用密封锁止结构，满足公路行驶的防尘、防水要求，厢体外部轮廓严格符合小型拖挂车上路的尺寸边界，总宽度控制在2.2米以内，总长度（含拖架）控制在4.5米以内，整备质量控制在750kg以下，符合家用乘用车牵引的相关法规要求，不需要额外办理拖挂牌照的复杂手续，降低了使用方的落地门槛。驻点使用时，侧厢板可以通过液压撑杆向上翻起形成遮阳檐，下翻板可放平作为临时阅读台面，不需要额外搭建外部遮阳棚与展台，单操作人员在10分钟内即可完成从行驶状态到使用状态的切换，适配流动点位快速转场的需求。

　　底盘部分的设计参考了轻型露营拖车的成熟结构，采用扭力轴式独立悬挂，相比钢板弹簧悬挂，在非铺装路面拖行时能更好过滤颠簸，避免厢体内书籍因为剧烈震动出现散落、柜体连接件松动的问题；牵引架部分预留了标准50mm球头牵引接口，兼容市面上绝大多数家用乘用车、轻型越野车的后拖钩安装位，同时在牵引架上集成了手刹机构与刹车同步器接口，当拖行总质量超过限值时可以加装电磁刹车系统，提升高速拖行的安全性。

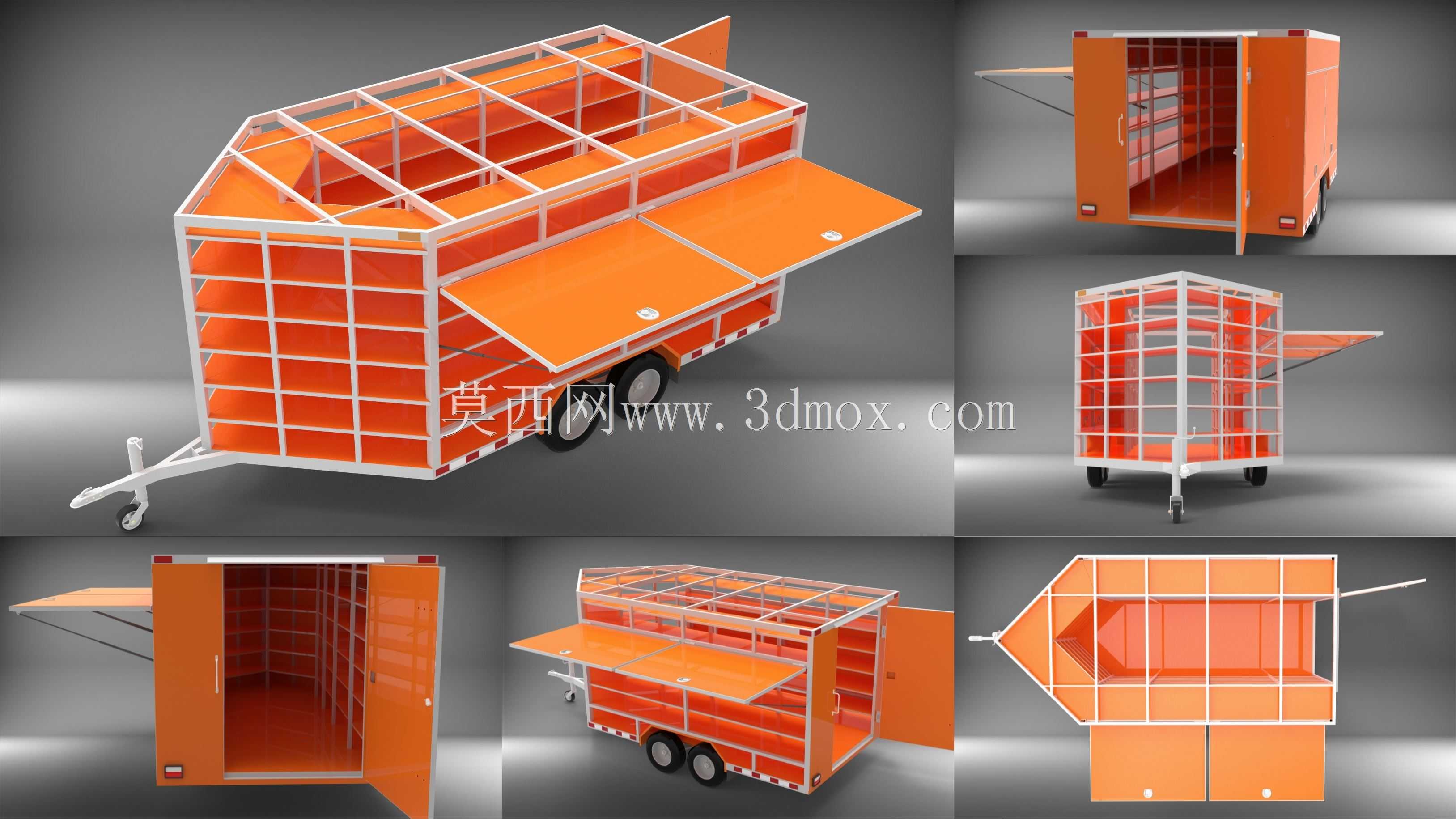

　　厢体结构采用钢骨架加复合夹芯板的设计，钢骨架全部采用40*40mm的矩形钢管焊接成型，焊接位置全部做了抛丸除锈加喷塑处理，避免长期户外使用出现锈蚀问题；夹芯板为50mm厚的岩棉彩钢板，在保证厢体结构强度的同时，具备良好的隔热保温性能，夏季户外驻点时，厢体内温度不会因为阳光直射快速升高，避免书籍长期处于高温环境出现纸张变脆、胶装书脊开胶的问题。厢体内部的柜体安装位全部预留了通用安装孔位，使用方可以根据自身需求调整书架层板的高度，既可以放置32开的普通读物，也可以调整层间距放置大开本的画册、儿童绘本，不需要对厢体结构做二次切割改造。

　　在安装边界的考量上，这款拖车的驻点支撑采用四个可手摇调节的支腿，分布在车架的四个角位，即使在不平整的郊野场地、社区非硬化路面，也可以通过调节支腿高度让整个厢体保持水平，避免因为长期倾斜放置导致车架变形、柜门开关卡滞的问题；顶部预留了太阳能板的安装导轨与接线孔位，后期可以加装100-200W的太阳能板与配套储能电池，满足驻点时照明、影音设备的用电需求，不需要外接市电，进一步提升了无配套基础设施区域的使用适配性。

　　整个结构设计过程中，同步完成了FEA受力仿真验证，对车架牵引位置、悬挂安装位、支腿支撑位这些应力集中的位置做了局部加强，确保在额定载荷下，车架最大变形量控制在1mm以内，长期使用不会出现金属疲劳开裂的问题；同时配套输出了全套2D加工图纸、物料清单，生产方可以直接根据图纸下料、焊接、组装，不需要再做二次结构校核，缩短了从设计到成品落地的周期。厢体尾部预留了牌照安装位与反光标识粘贴位，完全符合道路拖行的安全标识要求，不需要用户后期额外加装合规配件。
