RoboMaster赛事竞技工程机器人结构设计

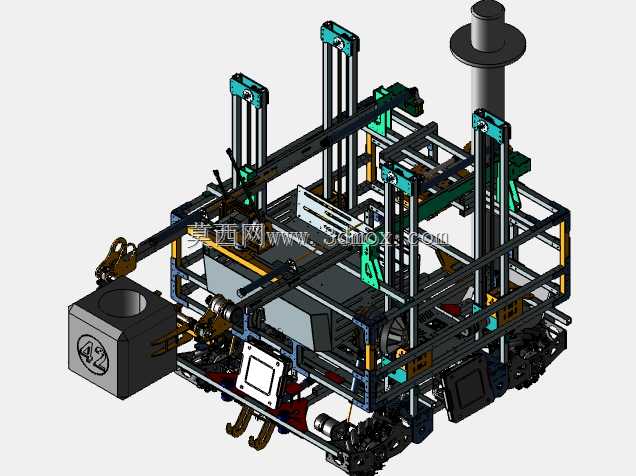

　　这套竞技类工程机器人的结构设计，核心围绕赛事对抗场景下的多任务执行需求展开，不同于常规工业场景下固定工位作业的机器人，这类设备需要在无预设轨道、存在动态对抗干扰的场地内完成快速移动、物料拾取、障碍规避、协同配合等一系列动作，对结构的抗冲击性、动作响应速度、载荷冗余度都有极高的要求。从整体布局来看，整车采用分层式框架结构，底层为行走驱动单元，中层布置动力配电与核心控制模块，上层预留任务执行机构的安装接口，这种分层设计一方面可以将大重量的电池、驱动部件布置在整车重心最低的位置，降低高速转向、急停急启时的侧翻风险，另一方面也方便不同功能模块的快速拆装与调试，赛事备赛阶段往往需要根据对手的战术调整快速更换功能组件，模块化的分层结构能大幅缩短改装调试的周期。行走系统采用麦克纳姆轮全向移动方案，四个驱动轮分别独立悬挂，每个轮组都预留了减震阻尼的安装位，在场地内跨越接缝、小型障碍时，悬挂结构可以吸收大部分冲击，避免轮组悬空导致的动力丢失，轮组的安装边界严格控制在整车底盘框架的投影范围内，避免对抗中轮组直接受到侧向撞击导致传动结构损坏，轮轴与驱动电机之间采用同步带传动，相比直连结构可以预留一定的缓冲余量，当轮组受到瞬间冲击载荷时，同步带的微量形变可以避免电机轴直接承受径向冲击力，提升驱动系统的抗损能力。

　　上层任务执行机构的安装接口采用标准化的铝型材快装结构，接口的孔位间距、安装平面的平面度都经过统一校准，可以根据战术需求快速更换机械爪、升降平台、投射装置等不同功能组件，所有外接机构的管线都通过底盘侧面的走线槽布置，走线槽预留了足够的线缆活动余量，避免机构动作时拉扯线缆导致接触不良，同时走线槽外侧加装了防护盖板，防止对抗过程中外物剐蹭损坏线缆。整车的外壳采用轻量化的工程塑料拼接结构，外壳的安装点全部设置在底盘框架的受力梁上，外壳本身不承担结构载荷，仅起到防护内部组件、降低行进风阻的作用，外壳的棱角位置都做了圆弧过渡处理，避免对抗中尖锐棱角勾挂对方设备或场地设施。

　　从安装边界来看，整车的长宽尺寸严格适配赛事场地的通道宽度，确保可以在场地内的障碍间隙中灵活通行，整车高度在常规状态下控制在低位，需要执行高位作业时可通过升降机构抬升作业端，抬升后的最高高度也满足赛事规则的限高要求，不会出现超规无法参赛的问题。结构设计过程中，所有受力部件的连接位置都做了应力分散处理，比如框架的焊接位置都加装了加强筋，螺栓连接的位置都预留了防松垫片的安装空间，频繁拆装的连接位采用快拆销结构，不需要额外工具即可完成组件更换。考虑到赛事过程中可能出现的碰撞冲击，整车的前后端都预留了缓冲结构的安装位，缓冲件采用高弹性的改性橡胶材质，碰撞时可以通过自身形变吸收大部分冲击能量，避免冲击力直接传递到主框架导致结构变形。

　　配电模块的安装位置做了独立的防护隔舱，隔舱采用绝缘阻燃材料制作，一方面可以避免动力线缆破损后短路影响整车供电，另一方面也可以防止场地内的杂物进入配电区域造成电路故障，隔舱的盖板采用快拆结构，出现电路故障时可以快速打开排查问题。控制模块的安装位设置在整车中层的中心位置，这个位置受碰撞冲击的影响最小，同时控制模块的安装座加装了减震垫，抵消行进过程中的振动对控制元件的影响，避免振动导致的元件接插松动、传感器数据漂移等问题。整车的重量分配经过反复调校，前后轴的载荷差控制在合理范围内，左右侧的重量基本对称，确保全向移动时各个方向的加速性能一致，不会出现单侧动力不足的问题。所有外露的传动部件都加装了防护挡板，防止场地内的碎屑、弹丸进入传动结构导致卡滞，防护挡板采用透明的高强度PC材质，不需要拆卸挡板即可观察到内部传动部件的运行状态，方便日常巡检与故障排查。
