工业气动夹臂执行机构结构设计

　　这款夹臂执行机构主要面向工业自动化生产线的末端作业场景，可适配3C电子装配、小型零部件上下料、工件工位转序等多类轻载夹持工况，作为机械臂末端的直接作业单元，其核心作用是替代人工完成重复性的工件抓取、定位、转移动作，适配生产节拍稳定的连续作业需求，能在狭小安装空间内完成对规则柱状、小型块状工件的稳定夹持，夹持接触面可根据工件材质更换聚氨酯、橡胶或金属夹头，避免夹伤工件表面。

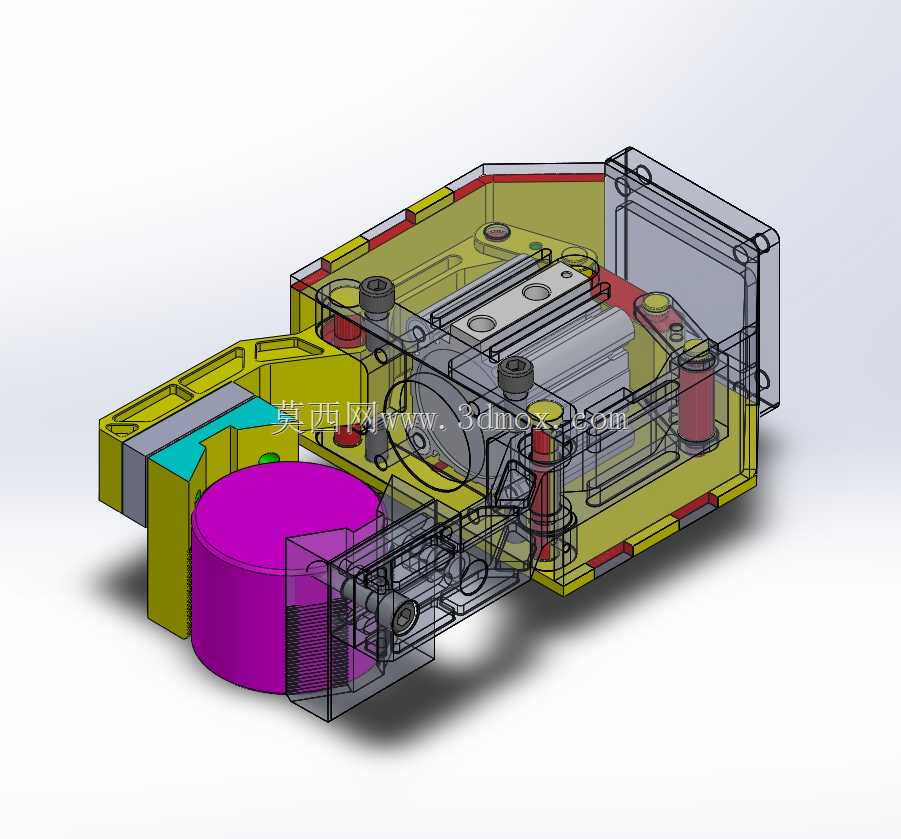

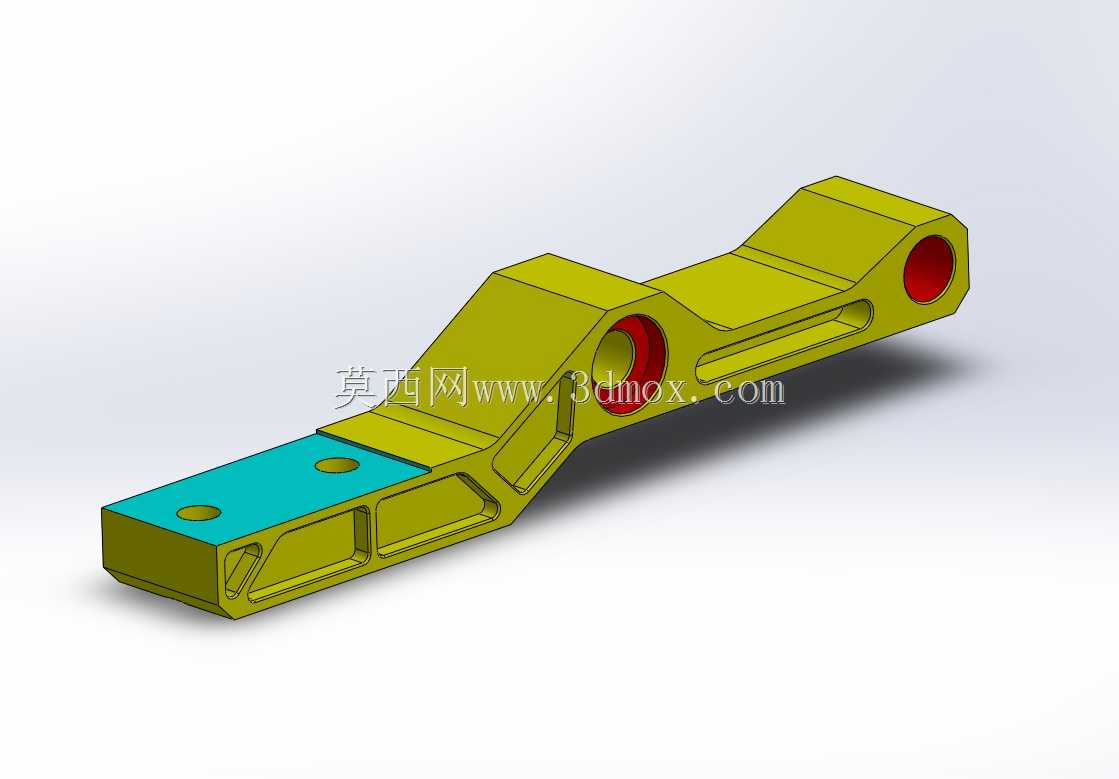

　　从结构设计逻辑来看，整体采用集成式布局，将气动驱动单元、传动连杆机构、夹爪导向组件全部整合在半封闭的壳体内，减少外露部件带来的粉尘、切削液侵入风险，适配车间多尘、有少量切削液飞溅的作业环境。驱动部分采用标准薄型气缸作为动力源，气缸输出端通过对称布置的连杆结构将直线往复运动转化为两侧夹臂的同步开合动作，连杆铰接点均配置自润滑衬套，降低长期往复运动的磨损量，无需频繁加注润滑脂即可满足上万次循环作业的精度保持要求。夹臂的导向部分采用嵌入式直线导轨副，限制夹爪开合过程中的横向窜动，保证夹持重复定位精度控制在0.02mm范围内，满足精密装配场景的对位需求。

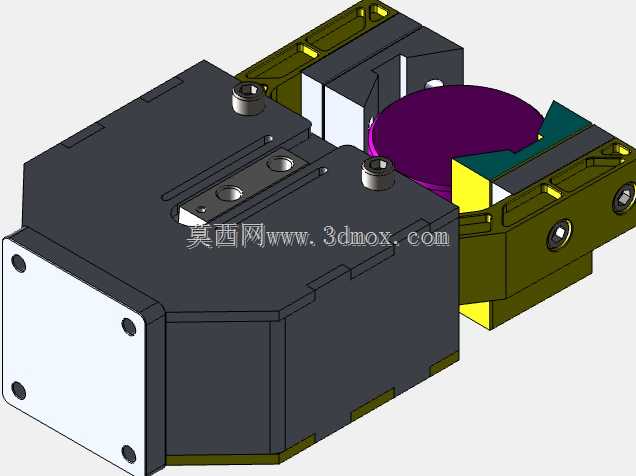

　　安装边界方面，该夹臂的背部预留标准工业机器人末端法兰安装孔位，可直接适配负载5kg以内的六轴工业机器人、水平多关节机械手的末端接口，无需额外设计转接板即可完成快速装调；整体外形采用紧凑化设计，横向最大开合行程适配直径20mm至80mm的柱状工件夹持，夹臂闭合状态下整体轮廓尺寸控制在150mm×100mm×80mm范围内，可伸入狭窄的工装夹具间隙内完成取放件动作，避免与周边工装发生运动干涉。壳体部分采用铝合金材质铣削加工，在保证结构刚性的前提下将整体重量控制在1.2kg以内，降低对机械臂末端负载的冗余占用，提升机械臂运动过程的动态响应速度。

　　细节设计上，夹臂的开合极限位置设置了缓冲阻尼垫，减少气缸活塞到达行程端点时的刚性冲击，降低作业过程中的噪音水平，同时避免长期冲击导致的连杆铰接点松动。夹爪的安装接口采用快换式设计，更换不同规格夹爪时仅需拧动两颗紧固螺钉即可完成，无需拆解整体传动结构，缩短产线换型时的调试时间。壳体的接缝处设置密封胶条，所有铰接位置均预留防尘密封结构，可阻挡粒径0.1mm以上的粉尘进入传动腔，适配打磨、粉尘类物料搬运的作业场景。传动连杆的受力截面经过有限元校核，在150N加持力工况下最大变形量不超过0.01mm，保证长期夹持作业的结构稳定性，不会出现夹臂变形导致的工件脱落问题。气路接口设置在壳体侧部的隐蔽位置，气管走线可沿机械臂臂身布置，避免运动过程中气管与周边设备发生拉扯干涉。
