可起背带侧护栏医用护理病床结构

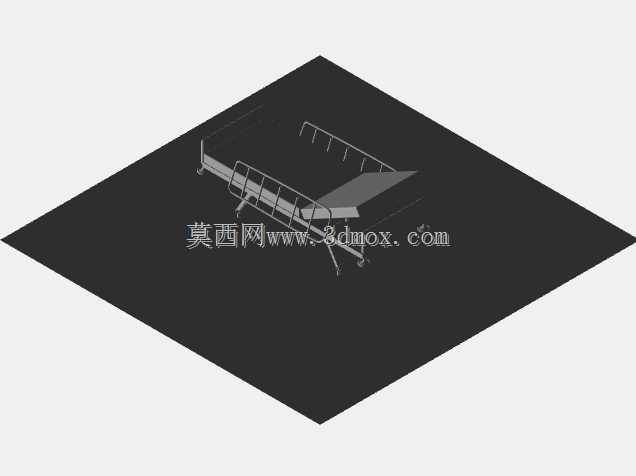

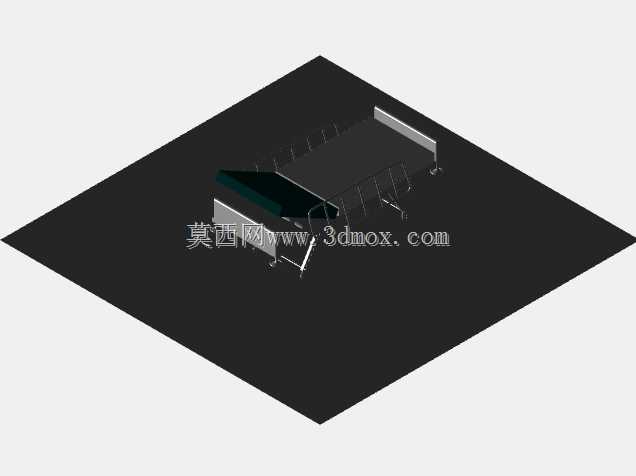

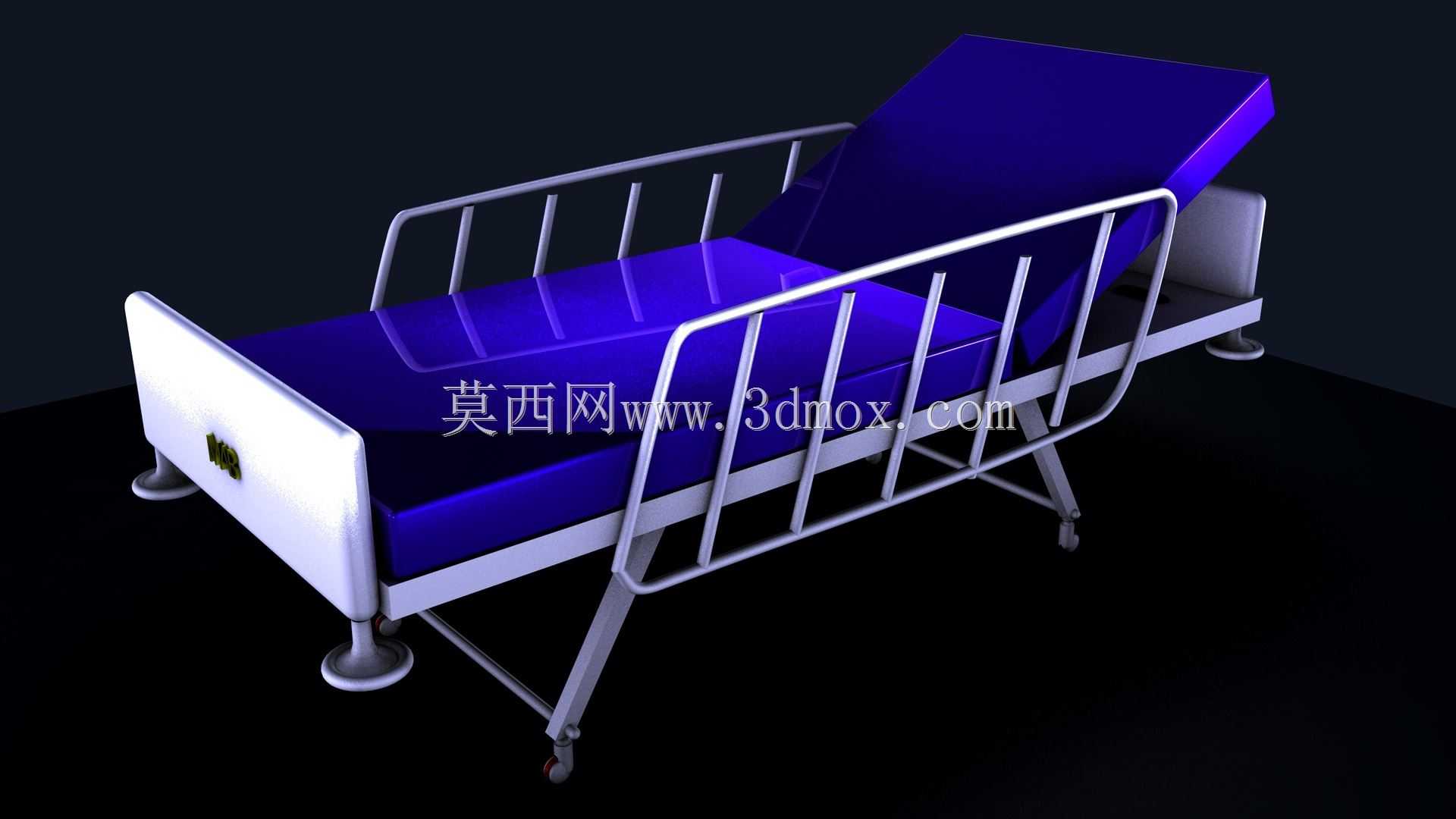

　　侧部护栏采用圆管弯折成型的一体式结构，护栏高度高出床板床垫上表面300mm左右，竖杆间距控制在110mm以内，符合医疗家具防坠床的安全间隙要求，既可以防止意识不清、躁动的患者翻身坠床，也能作为患者自主起身时的扶手借力点，护栏与床架的连接采用快拆式铰接结构，在患者转运、上下床、医护进行床边护理操作时可以快速向下翻折或拆卸，不会形成操作阻碍。床体底部配置了带刹车的万向脚轮，单轮承重不低于80kg，四个脚轮均配备独立刹车锁止结构，日常推移时脚轮转动顺滑无卡滞，锁止后床体不会出现滑移，满足病房内床位调整、患者短距离转运的需求，脚轮安装座采用加厚钢板冲压焊接结构，与床腿连接位置做了三角加强筋处理，避免长期推移后连接位置出现开焊变形。这款护理病床的结构设计，首先围绕临床护理的实际场景展开，在普通病区、社区卫生服务中心、家庭长期照护场景中都能适配，核心解决卧床患者体位调整、坠床防护、日常照护操作便利性的实际需求。床体的核心功能是背部抬升调节，从展示的结构来看，背部床板可绕铰接轴实现0到70度左右的角度抬升，满足患者半坐卧位进食、排痰、阅读、术后体位支撑的需求，避免长期平卧带来的压疮、肺部感染风险。

　　床架主体采用矩形钢管焊接成型，主框架管材壁厚不小于1.2mm，整体床体长度控制在2000mm、宽度900mm的常规病床尺寸范围内，适配市面上通用的医用床垫、床单等配套耗材，不需要定制特殊尺寸的配件，降低后期运维替换成本。头尾两端的床挡板采用ABS工程塑料一体注塑成型，表面做哑光磨砂处理，不容易残留污渍，日常消毒擦拭时不会被含氯消毒剂腐蚀，挡板与床架的连接采用插拔式固定结构，不需要额外工具就可以快速拆装，在进行心肺复苏等紧急抢救操作时，可以快速拆下头端挡板，为医护操作留出足够空间。

　　设计过程中优先考虑了结构的易加工性，所有金属管材的弯折角度都控制在常规弯管机的加工范围内，焊接位置尽量采用直缝焊接，减少复杂曲面的焊接工序，降低生产加工的难度与成本，所有金属构件表面都经过酸洗磷化后静电喷塑处理，涂层厚度控制在60到80微米，日常使用中不会出现掉漆、锈蚀的问题，边角位置全部做了圆弧倒钝处理，没有尖锐棱角，避免磕碰对患者或陪护人员造成伤害。床板部分采用多段式铰接结构，除了背部可抬升的段板，其余段板为固定结构，床板表面冲有密集的透气孔，既可以减轻床体自身重量，也能提升床垫的透气性，减少长期卧床患者的压疮发生概率。

　　床体的安装边界也做了充分考量，背部抬升机构的活动范围全部在床体投影轮廓以内，抬升到最大角度时，背部床板不会超出床头挡板的外侧，不会碰撞到墙面或者床头的医疗设备，床体底部距离地面的高度为450mm，既符合医护人员站立操作的 ergonomic 高度，也能适配常规的床边桌、移动护理餐桌等配套设备，床下留出的150mm左右的空隙，可以方便扫地机器人、脚盆等物品进出，也方便陪护人员在床边就坐时腿部有放置空间。整体结构没有复杂的传动构件，日常维护只需要定期检查铰接位置的销轴是否松动、脚轮转动是否顺滑即可，不需要复杂的保养流程，适合基层医疗机构、家庭照护等没有专业设备维护团队的场景使用，结构强度经过核算，整体床体额定承重不低于150kg，可以满足不同体重患者的使用需求，在护栏侧向推力、床板静载等常规测试工况下，结构变形量都控制在安全范围内，不会出现结构失效的问题。
