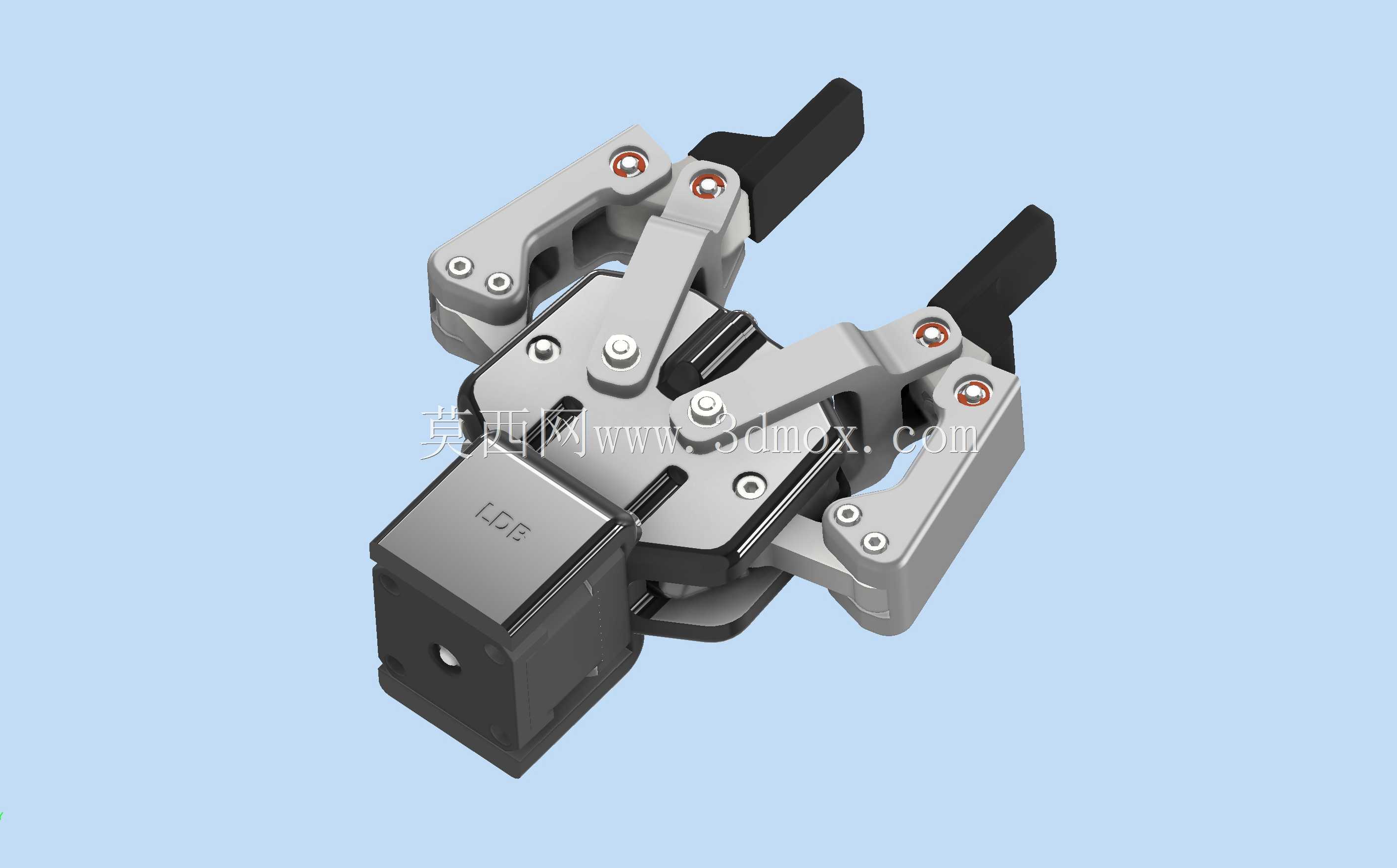

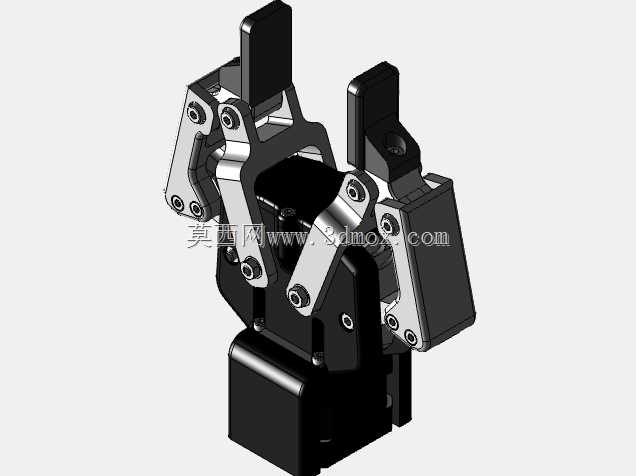

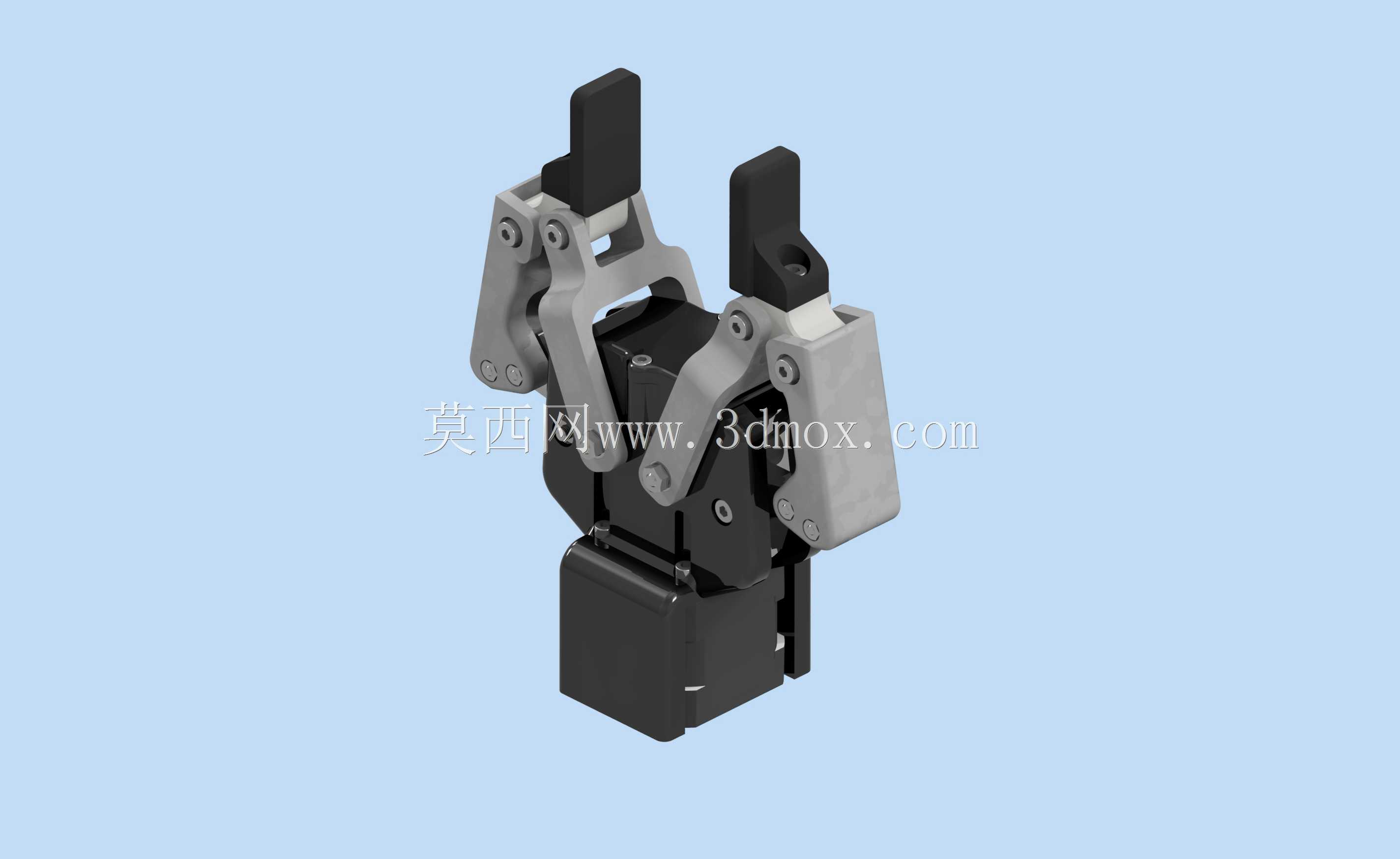

Nema17电机驱动蜗轮传动双爪夹持机构

　　这款双爪夹持机构以Nema17规格步进电机作为动力输入源，采用蜗轮蜗杆传动副作为核心动力传递结构，在小型自动化装配、3D打印工件取放、桌面级机械手末端执行、轻载物料分拣等场景中有着广泛的适配空间。从实际使用场景来看，这类小规格夹持机构常被集成在桌面SCARA机器人、小型线性模组滑台的末端，用来夹持重量在500g以内的规则或异形小件，比如电子元器件装配过程中的PCB板、注塑产线的小型塑料壳体、实验室自动化设备中的采样管等，相比气动夹爪，它不需要配套气源管路，仅通过电机脉冲控制就能实现夹持力、开合行程的精准调节，部署灵活度更高，尤其适合空间紧凑、无法布置气路的桌面级自动化设备场景。

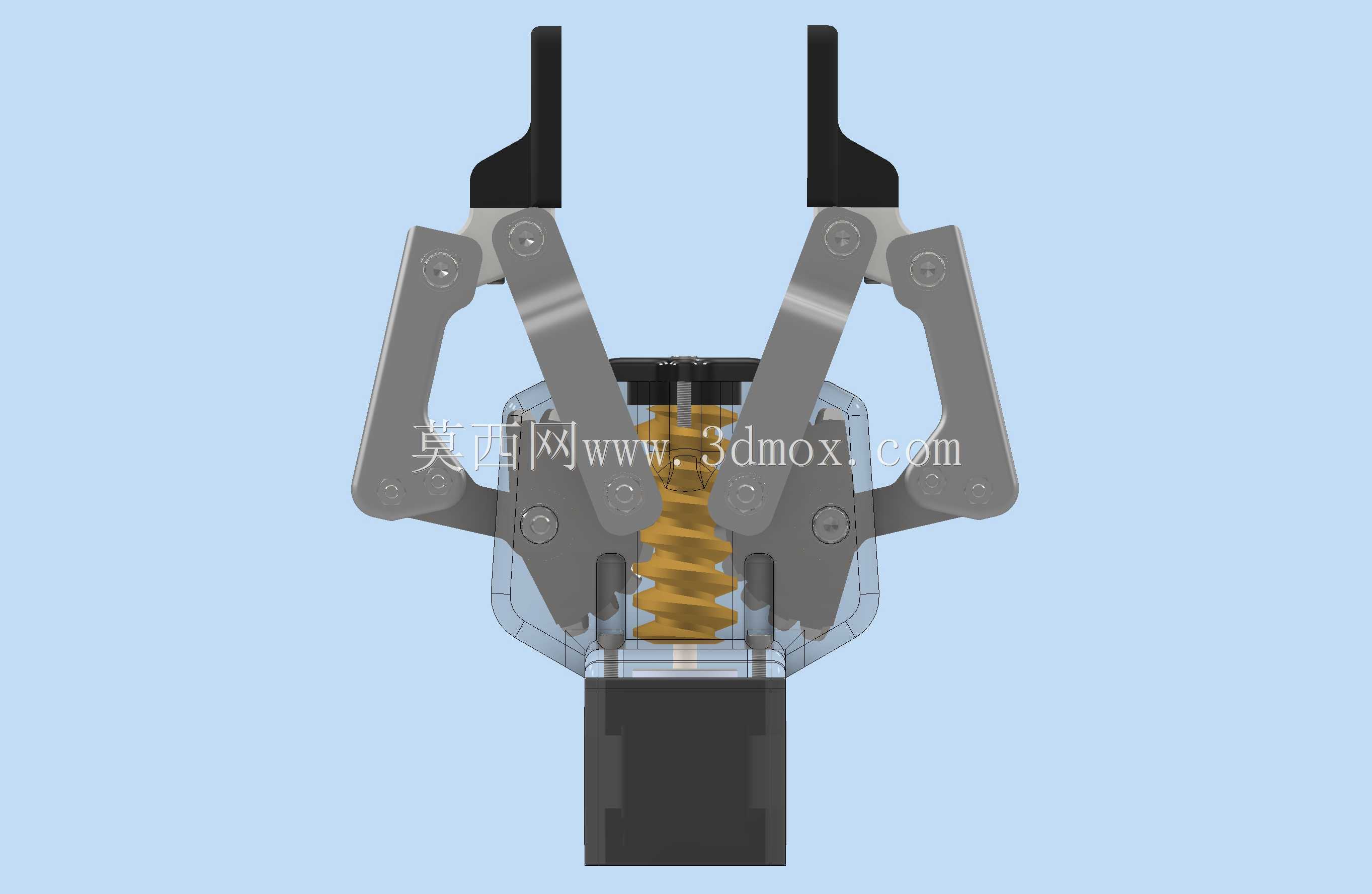

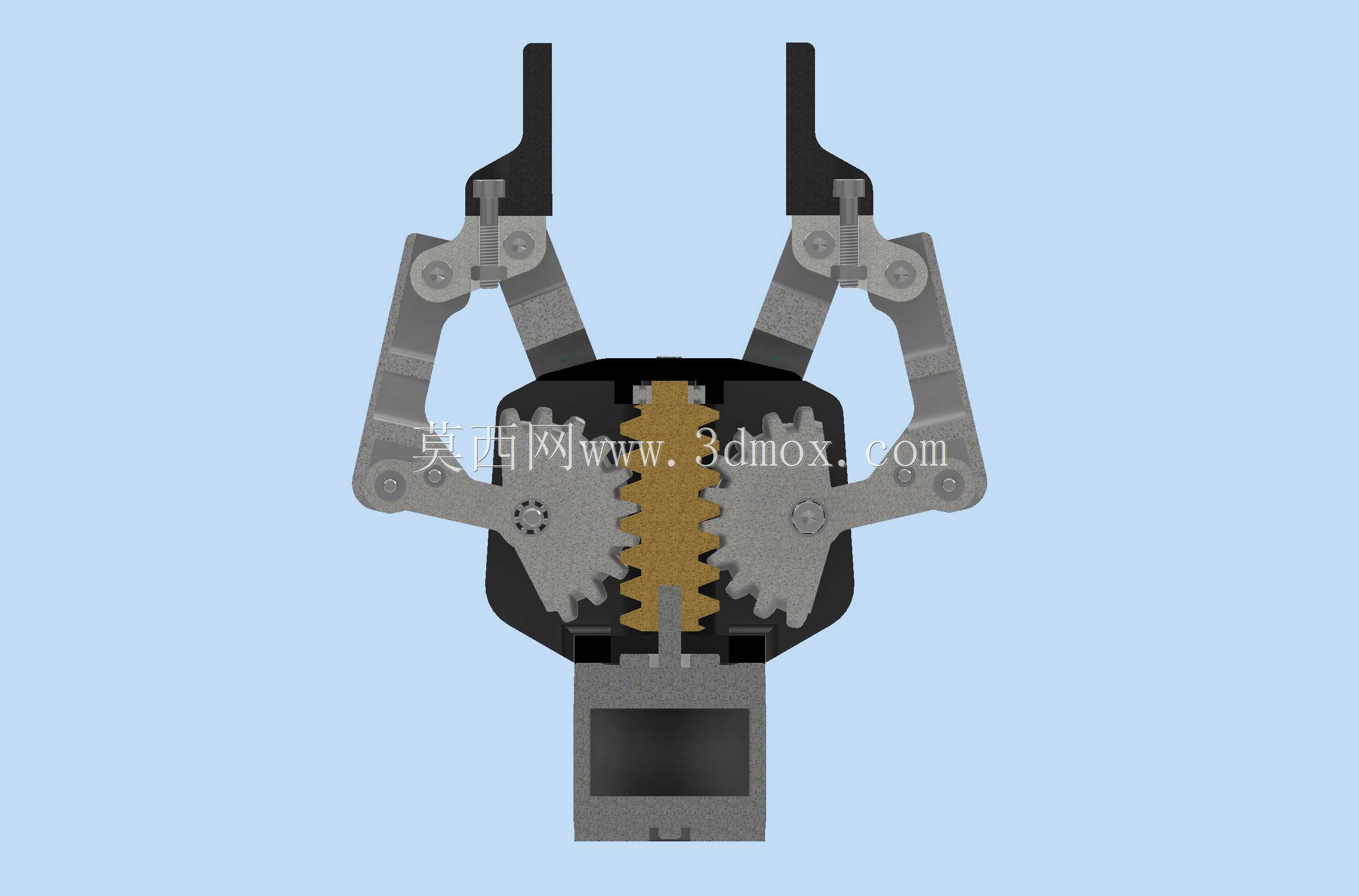

　　从功能特性来看，整套机构的动力传递路径经过了紧凑化排布：Nema17电机的输出轴直接与蜗杆段连接，蜗杆带动与之啮合的蜗轮转动，蜗轮的输出端通过对称布置的连杆结构将旋转运动转化为两个夹爪的同步对向开合运动，这种传动结构自带反向自锁特性，当电机停止供电时，夹爪不会因为被夹持工件的反作用力出现松脱，不需要额外增加抱闸机构就能实现断电位置保持，大幅降低了控制逻辑的复杂度和硬件成本。夹爪的指端采用可拆卸式设计，用户可以根据被夹持工件的外形更换不同轮廓的指套，比如V型指套适配圆柱类工件、平口指套适配方块类工件、软胶垫指套适配易刮伤的表面敏感类工件，拓展性较强。

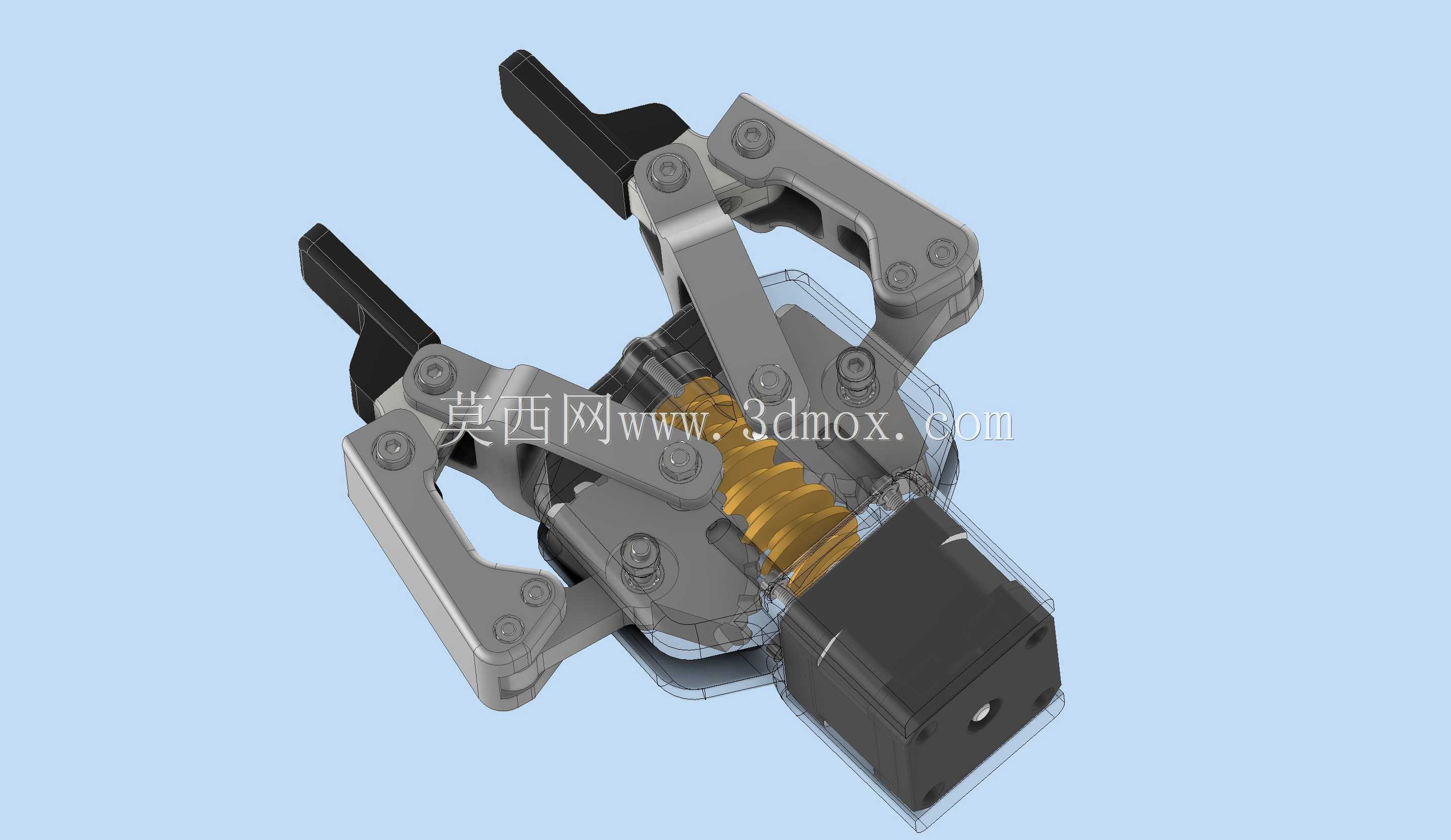

　　从设计思路层面拆解，整套结构在布局时优先考虑了安装空间的利用率：电机采用轴向直连的布置方式，没有额外增加同步带、齿轮组等中间传动环节，整体外轮廓的宽度控制在60mm以内，长度方向从电机尾部到夹爪前端的总尺寸控制在85mm左右，安装法兰直接集成在电机的前端面，预留了4个符合Nema17电机标准安装孔位的M3螺纹孔，孔位间距为31mm，和常规Nema17电机的安装尺寸完全兼容，用户不需要额外设计转接板就能直接替换原有同规格电机的安装位，大幅降低了集成时的设计工作量。连杆铰接点全部采用微型深沟球轴承作为转动副，相比直接的轴孔间隙配合，轴承结构能有效降低长期往复运动带来的磨损，让夹爪的开合重复定位精度控制在0.1mm以内，同时减少传动过程中的卡滞风险，提升机构的使用寿命。

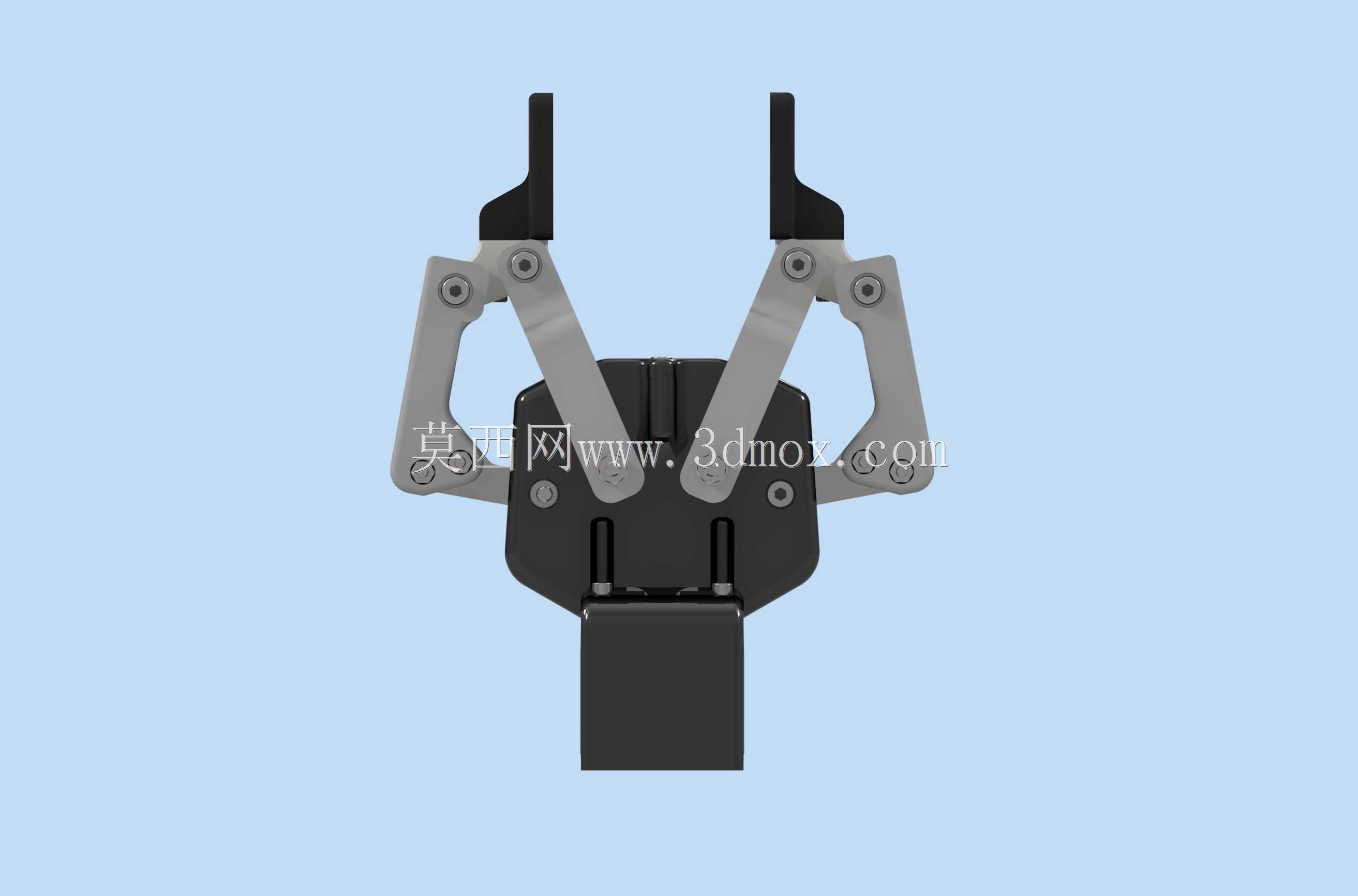

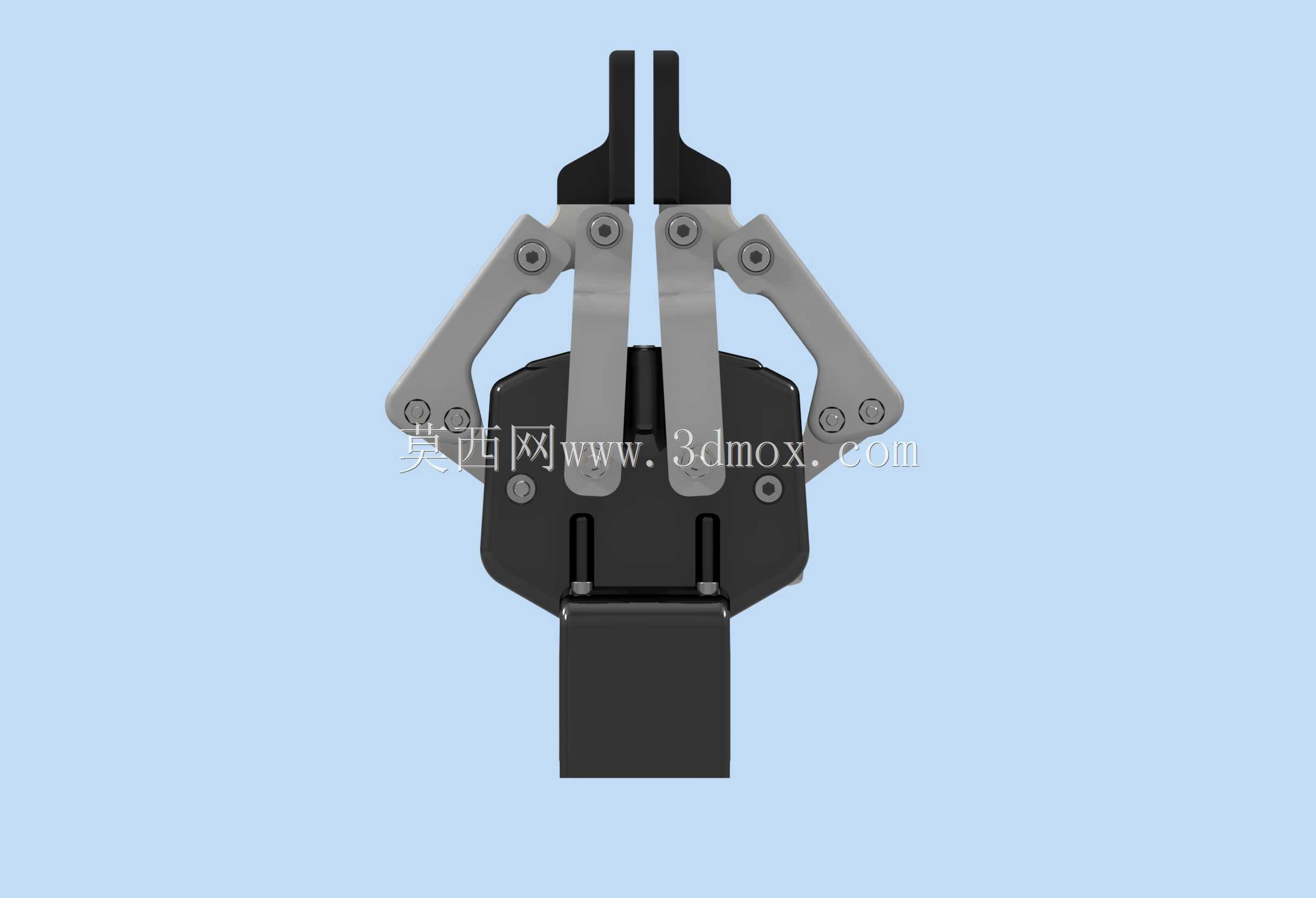

　　在安装边界的设计上，夹爪的最大开合行程为30mm，闭合时两个指端的最小间隙为2mm，能够覆盖绝大多数小型工件的夹持尺寸需求。机构的整体重量控制在180g左右，不会给搭载它的机械臂或滑台带来过大的负载负担，适合负载能力在1kg以内的小型自动化执行端使用。传动副的润滑脂槽直接集成在蜗轮蜗杆的安装腔体内，装配时填充低温润滑脂后，日常使用不需要频繁补充润滑，维护成本较低。夹爪的夹持力可以通过电机的输出电流进行调节，电流调节范围从100mA到800mA对应夹持力从5N到30N连续可调，用户可以根据被夹持工件的材质硬度、重量灵活调整参数，避免夹伤易碎工件或者出现夹持力不足导致的工件脱落问题。

　　从结构细节来看，所有的结构件都做了轻量化的挖槽处理，在保证结构刚性的前提下尽可能降低整体重量，夹爪臂采用6061铝合金材质的设计方案，兼顾强度和重量要求，铰接位置的销轴采用不锈钢材质，避免长期使用出现锈蚀影响转动顺畅度。整套机构的运动仿真过程中，对连杆的运动死点位置做了规避设计，夹爪在最大开合和最小闭合位置都不会出现机构锁死的情况，电机的转动行程和夹爪的开合行程做了精准匹配，不会出现电机过转导致的结构件碰撞损坏问题。
