24齿同步带轮传动部件结构设计

项目分类:通用机械零部件 发布时间:2025-01-01 ID:874307
  • 24齿同步带轮传动部件结构设计
  • 24齿同步带轮传动部件结构设计

  在各类需要精准同步传动的工业设备场景中,齿形同步带轮是保障传动比恒定、无滑差动力传递的核心部件,这款24齿的同步带轮,主要适配节距匹配的齿形同步带使用,常见于自动化生产线输送机构、小型精密机床进给系统、电子制造设备的工位传动单元、包装机械的物料输送模组等场景,相比平带传动,它能在高速运转下保持精准的传动相位,不会出现打滑丢转的问题,相比齿轮传动,它的传动噪音更低,不需要额外的润滑维护,安装中心距的容错范围也更大,适合长距离的同步动力传递。

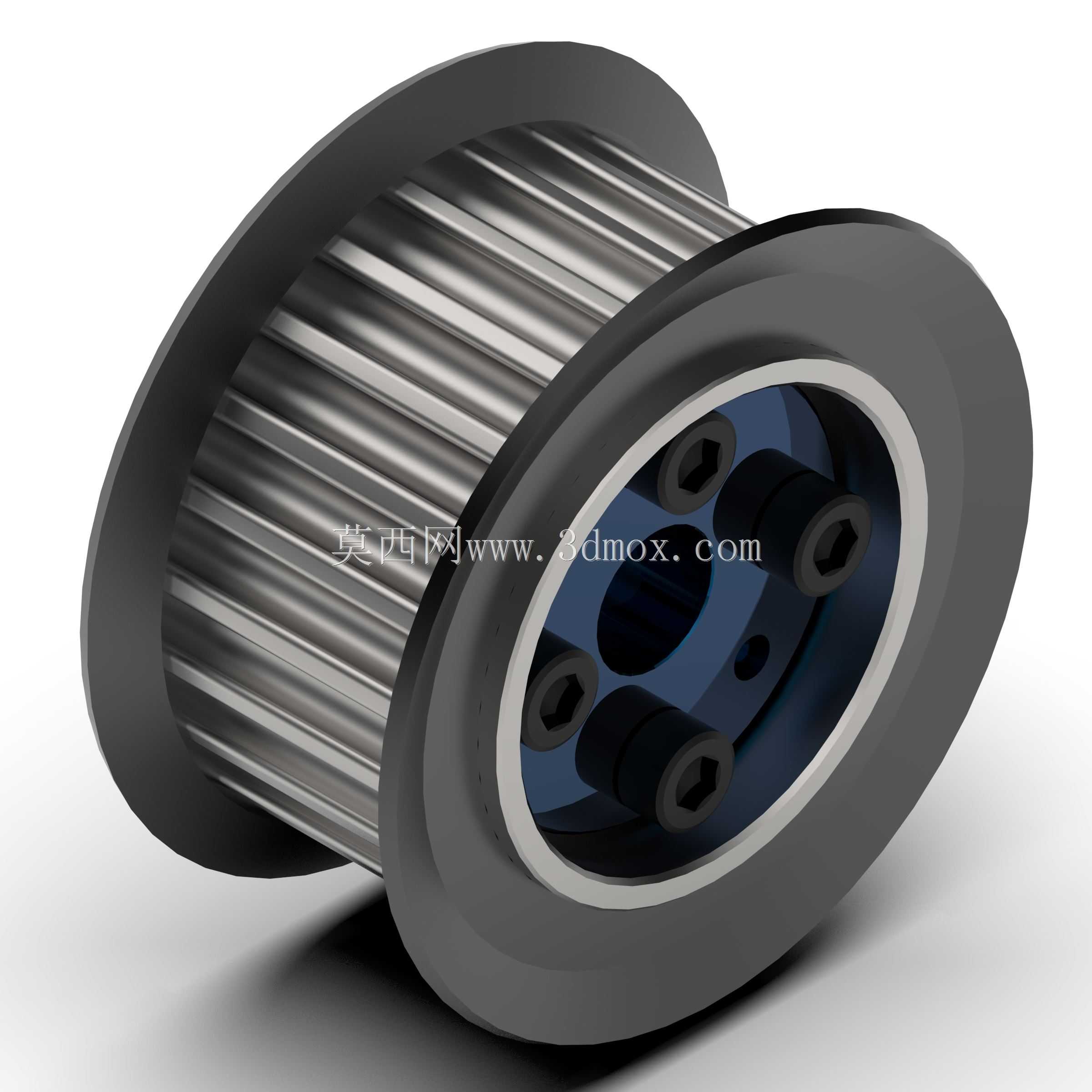

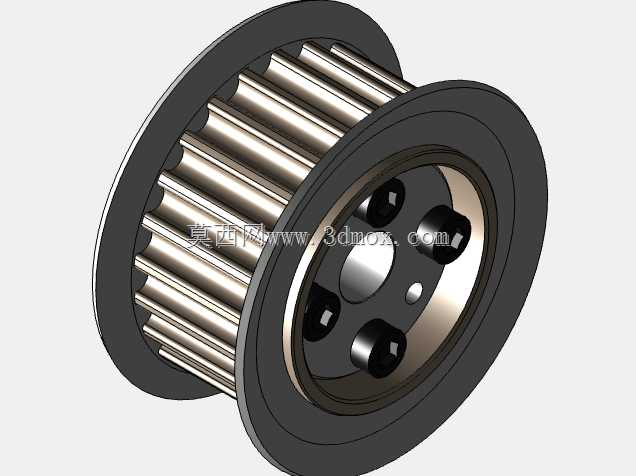

  从结构设计来看,这款带轮采用了双侧挡边的结构形式,挡边直径略大于带轮齿顶圆直径,能够在同步带运转过程中限制皮带的轴向窜动,避免皮带在高速启停、正反转切换时从带轮齿槽中脱出,很多入门级设计的带轮容易忽略挡边的高度余量,实际运行时一旦出现机架轻微形变或者皮带张紧力不对称,很容易出现皮带跑偏掉带的故障,这款带轮的挡边高度预留了足够的安全余量,即使在安装同轴度存在小幅偏差的工况下,也能保证皮带始终贴合在齿槽工作区域。带轮的齿形采用了圆弧齿廓设计,相比梯形齿同步带轮,圆弧齿的齿面应力分布更均匀,齿根处的应力集中系数更低,能够传递更大的扭矩,同时啮合过程中齿面的磨损更小,使用寿命更长,齿槽的加工精度直接影响传动的平稳性,设计时齿槽的节距误差控制在极小范围内,保证每一个齿都能和同步带的齿槽均匀啮合,不会出现个别齿受力过载的情况。

  安装连接部分,带轮的中心轮毂区域设计了四个均布的内六角安装孔,采用螺栓锁紧的方式和传动轴端的连接法兰固定,这种连接方式相比传统的键连接+顶丝的固定形式,同轴度精度更高,传递扭矩时没有键侧间隙,正反转切换时不会出现回程误差,非常适合需要精准定位的传动场景,比如3D打印设备的轴传动、视觉检测设备的工位分度传动等对传动间隙敏感的场合。轮毂的内孔和安装端面做了垂直度公差约束,安装后带轮的端面跳动量能够控制在很小的范围内,避免高速运转时出现皮带周期性张紧力波动,降低传动过程中的振动和噪音。带轮的主体轮缘部分采用了等壁厚设计,在保证结构强度的前提下尽可能降低转动惯量,对于需要频繁启停、高速往复运动的传动机构来说,更低的转动惯量能够降低伺服电机的负载惯量匹配要求,提升设备的动态响应速度,减少启停过程中的冲击。

  从安装边界尺寸来看,这款带轮的总宽度适配对应宽度的同步带,轮齿部分的有效宽度比皮带宽度宽出一定余量,给皮带的小幅轴向窜动留出空间,挡边的外径尺寸经过核算,不会和周边的机架护板、张紧机构产生运动干涉,四个安装孔的分布圆直径和常见的标准法兰轴端尺寸匹配,不需要额外做转接法兰就可以直接安装使用,降低了设备设计时的零件适配成本。在实际选型应用时,需要注意匹配对应节距、对应宽度的同步带,同时根据传递的扭矩大小核算螺栓的锁紧强度,保证高速运转时连接可靠,张紧轮的布置要尽量避开带轮的啮合入口区域,减少皮带啮合时的干涉磨损。另外这款带轮的结构设计也做了轻量化考量,轮毂和轮辐之间的过渡区域采用了圆弧过渡,避免应力集中,在长期交变载荷作用下不会出现结构疲劳开裂的问题,表面处理可以根据使用场景选择氧化发黑或者镀镍处理,提升防锈能力和表面硬度,延长在潮湿、多粉尘工况下的使用寿命。很多设计人员在选用同步带轮时容易忽略挡边的装配间隙,或者安装孔的位置度公差,导致实际装配时出现皮带偏磨、连接螺栓受力不均断裂的问题,这款带轮在设计阶段就对这些容易出问题的尺寸公差做了严格约束,能够直接用于成熟的设备传动方案中,减少设计验证的周期。
