Soma Foma电路卡封装多部件工装模具

　　这套多部件模具主要面向Soma Foma工艺下的电路卡封装作业场景，解决传统两瓣模成型薄型封装件时易出现的部件撕裂、脱模困难、定位精度不足等实际生产痛点。在实际产线应用中，这类模具适配小批量定制化电路卡的泡沫封装工序，作业时操作人员先将待封装电路卡放置在下模型腔的定位结构上，通过T形销完成卡件的初定位，避免合模过程中卡件偏移导致的封装错位。

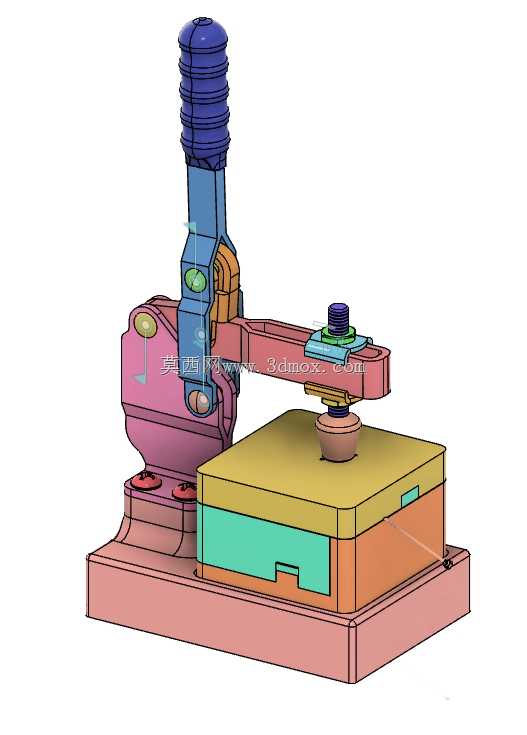

　　从结构设计逻辑来看，模具采用多部件拆分式结构替代传统整体两瓣模，大幅减少了模腔与成型泡沫件的接触面积，开模时各模块可分步拆卸，避免整体脱模时拉扯薄型泡沫封装层导致的部件撕裂，这一设计针对泡沫材料成型后初期强度低、易破损的特性做了专项优化。模具的锁紧机构设置在模架侧方，通过操作顶部的立式压杆带动锁紧件动作，合模后可快速释放锁定硬挡块，依靠机构自身的下压力实现模腔各部件的紧密贴合，锁紧力均匀分布在模腔分型面四周，避免局部压力过大导致的泡沫溢料或者压力不足产生的封装缺料问题，整个锁紧操作的动作行程经过适配，可满足泡沫封装工序90秒作业节拍的操作要求，不会因锁模、开模动作耗时过长拖慢整体生产节奏。

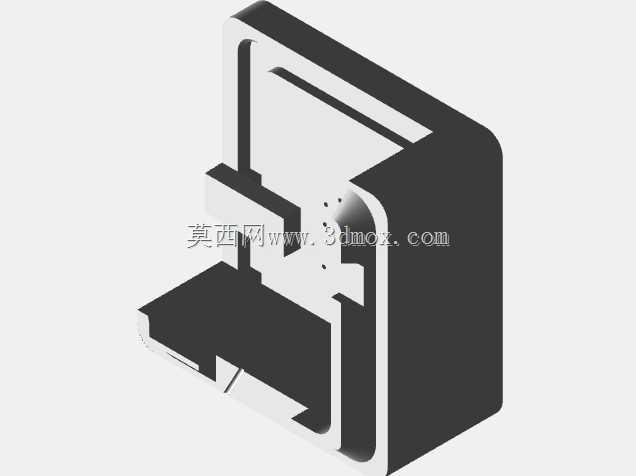

　　在成型工艺适配性上，这套模具的结构设计同时兼容两种主流3D打印制模工艺的特性，采用碳纤维增强FDM工艺制作的模架部件可获得更高的结构强度，承受反复开合模的冲击力不会出现变形断裂；采用SLS工艺制作的模腔成型面可获得更光滑的表面光洁度，减少泡沫件成型后的表面打磨工作量，降低后续工序的处理难度。模具的排水孔结构在设计时特意做了位置偏移，开模拆除部件后，排水孔处于更容易修剪的位置，操作人员无需将手伸入狭窄模腔即可完成飞边、孔位余料的修剪作业，大幅降低操作难度。

　　安装边界方面，整套模具的底座采用平整安装面设计，可直接固定在常规工作台面上，不需要额外制作专用安装底座，底座上的固定孔位间距适配现有产线的通用工装夹具安装尺寸，可快速完成产线换装。模腔的定位尺寸经过公差匹配，T形销采用低成本标准件加工，磨损后可快速更换，不需要整体更换模腔部件，降低长期使用的维护成本。模制几何形状在满足电路卡封装定位、锁紧、脱模功能的前提下，对非关键面的结构做了简化处理，既减少了制模时的材料消耗，也避免了多余结构对操作视线的遮挡，操作人员合模时可直接观察到电路卡的放置位置是否准确，减少装件错误导致的废品率。

　　实际使用过程中，这套模具的操作流程完全贴合一线操作人员的作业习惯，压杆的操作高度设置在人体站立作业的舒适区间，不需要过度抬臂或者弯腰即可完成锁模、开模动作；侧方的操作手柄位置符合人手握持的尺寸要求，开合模时的施力方向与机构运动方向一致，不会出现卡滞导致的操作费力问题。针对泡沫材料浇注时的流动性特点，模腔的浇注口位置设置在模腔侧方的高位，浇注时泡沫材料可顺着模腔壁缓慢填充整个型腔，避免直接冲击电路卡导致卡件移位，同时减少浇注过程中气泡的产生，提升封装件的内部成型质量。
