工业外啮合齿轮泵结构设计展示

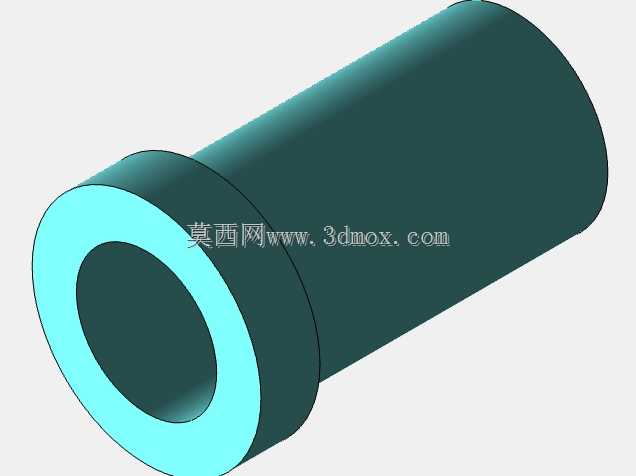

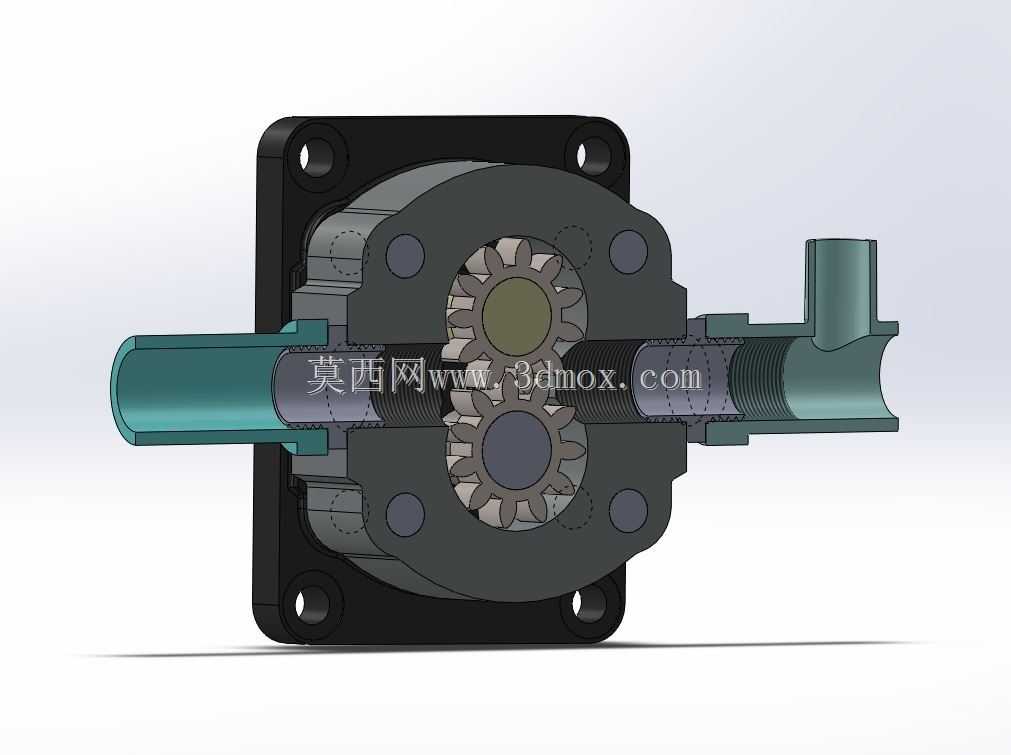

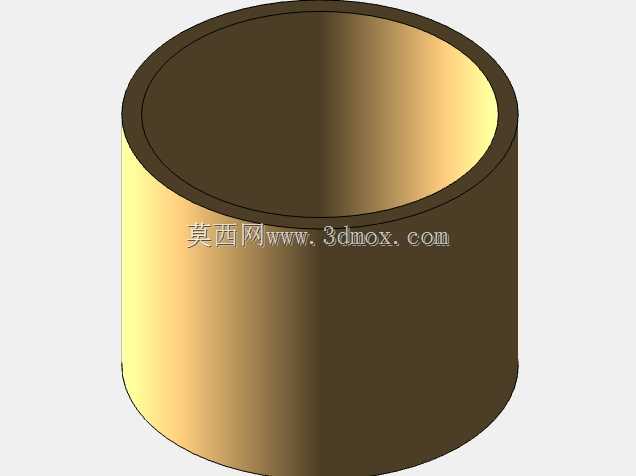

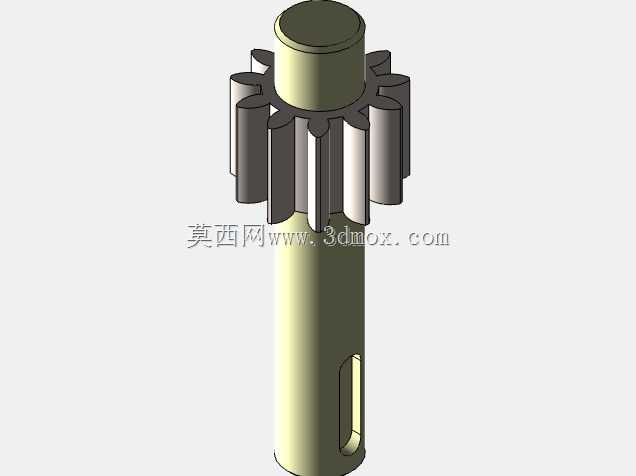

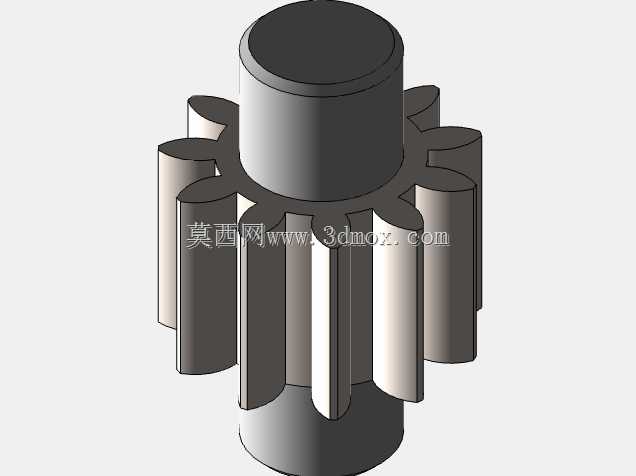

　　在液压传动系统的动力端配置选型中，外啮合齿轮泵是中小功率工况下应用占比极高的动力元件，这类元件常被布置在机床液压站、工程机械辅助油路、小型液压机具的动力单元内，依靠密闭工作腔的容积变化完成吸油与压油过程，为后续执行元件提供具备稳定压力的液压油介质。从结构剖面能清晰看到，该泵采用标准外啮合直齿圆柱齿轮作为核心工作副，主动齿轮通过伸出端的平键结构与外部动力源连接，动力输入后带动从动齿轮同步反向旋转，齿轮脱开啮合的一侧容积逐步增大形成负压完成吸油，进入齿槽的油液被齿轮带动沿泵体内壁与端盖围成的流道输送到压油侧，齿轮进入啮合的一侧容积缩小，将油液挤压进入系统压力油路。

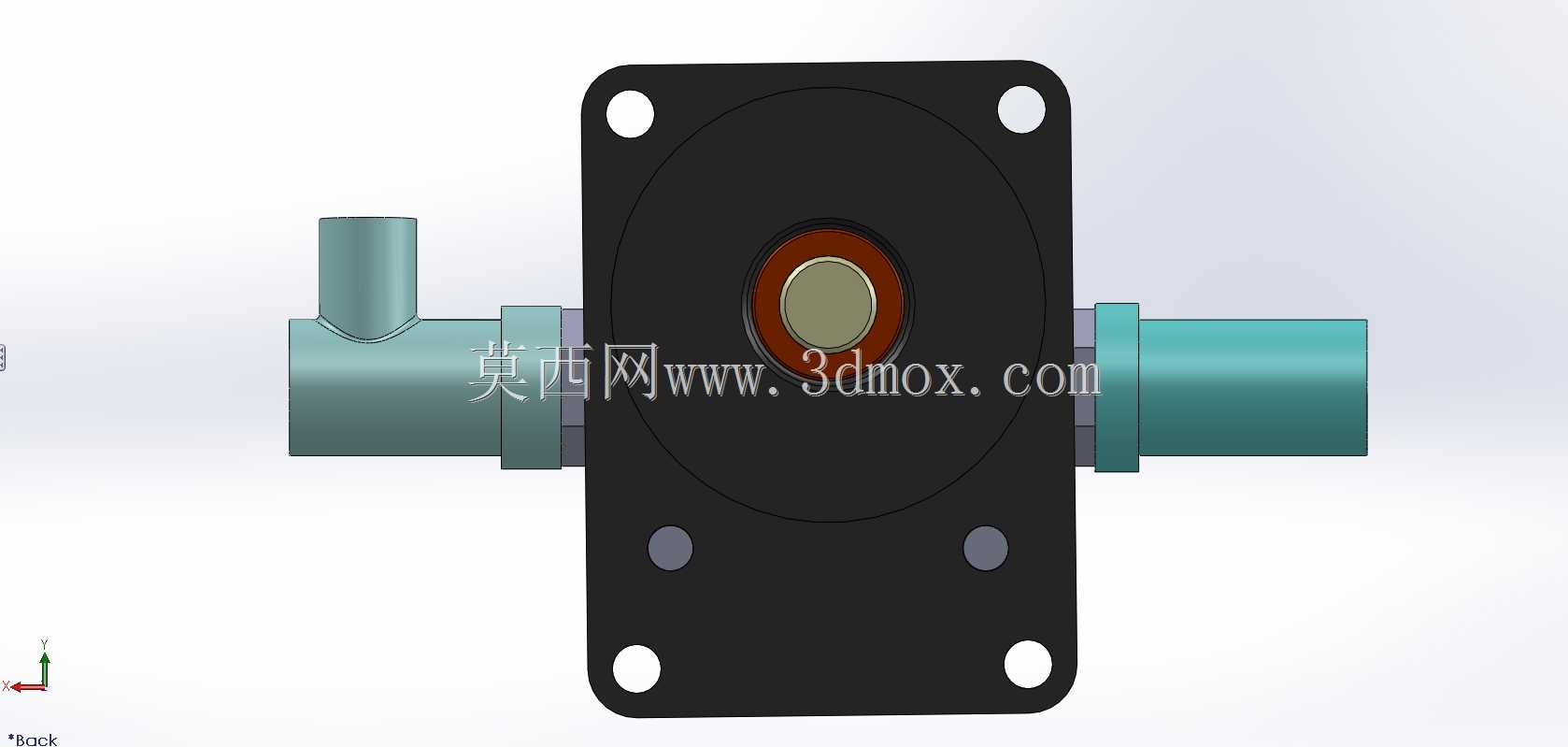

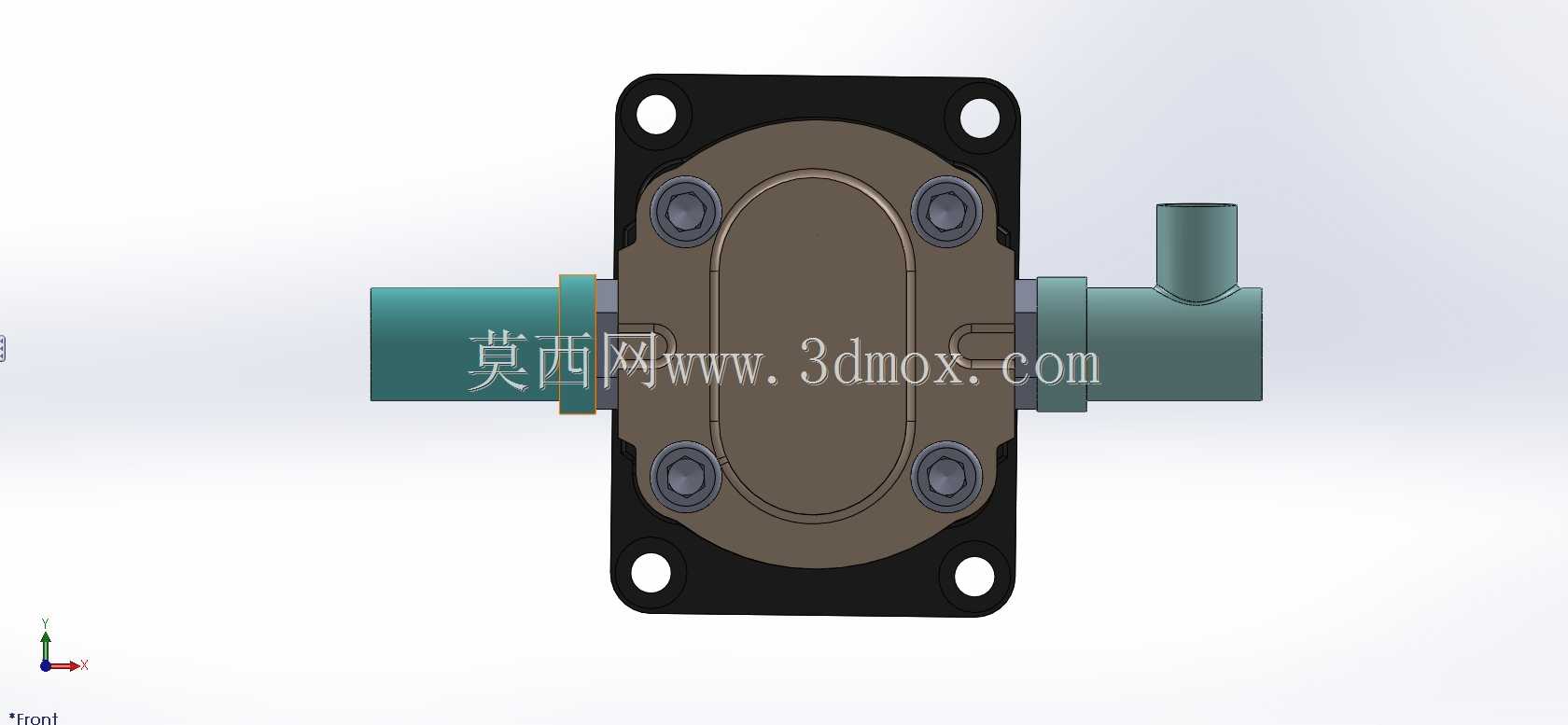

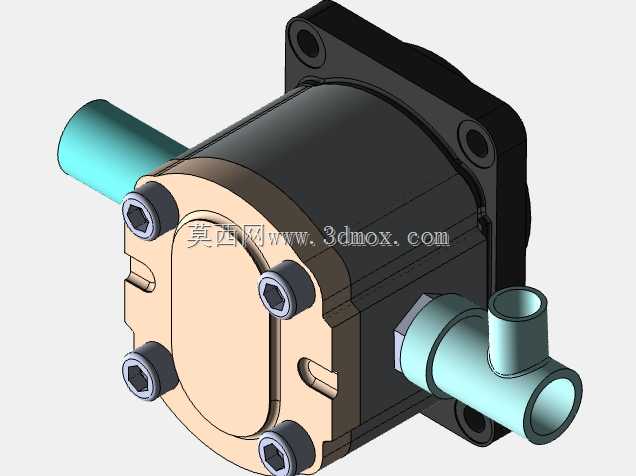

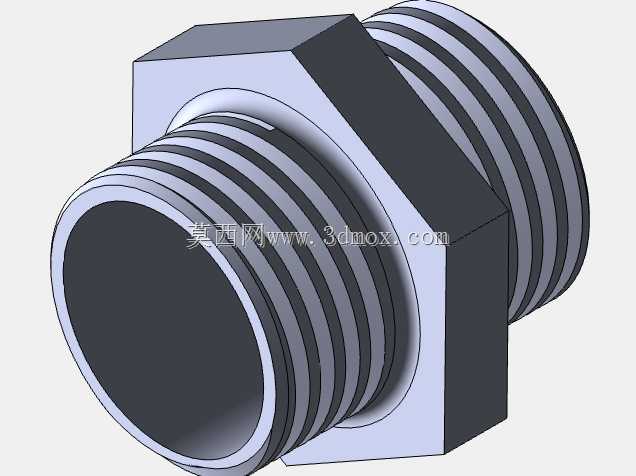

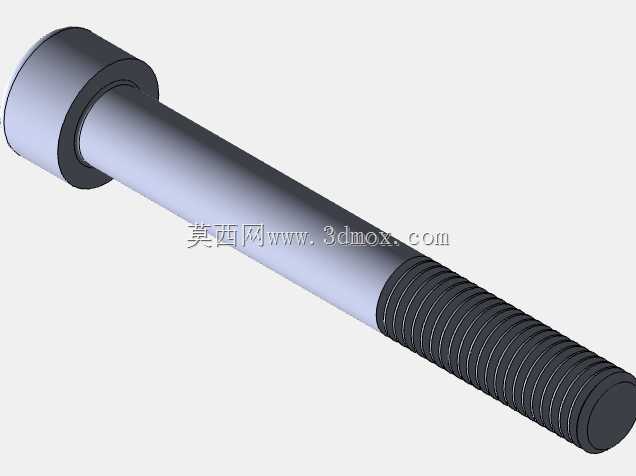

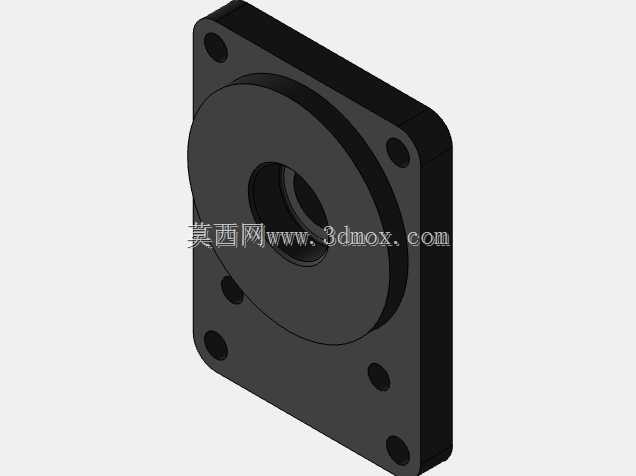

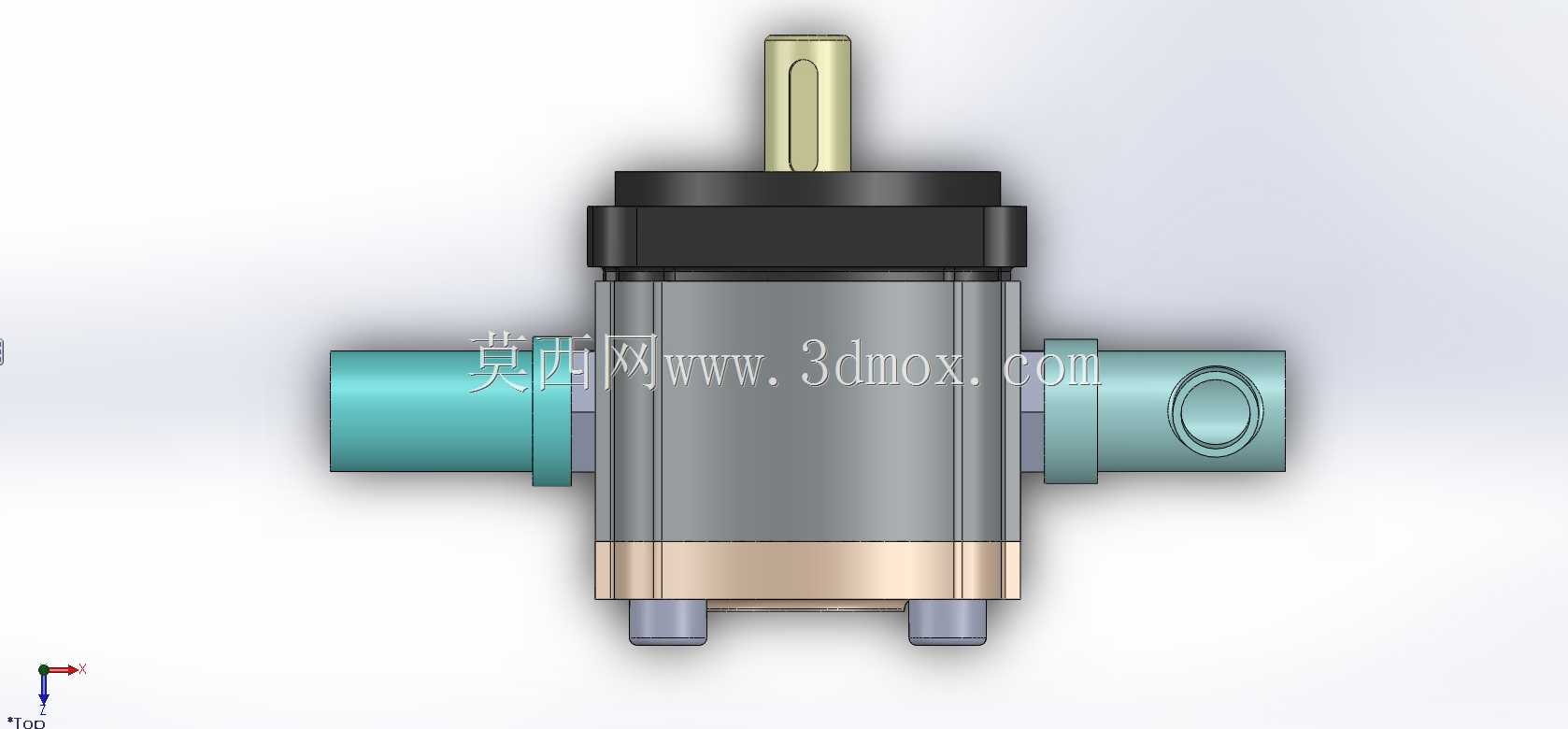

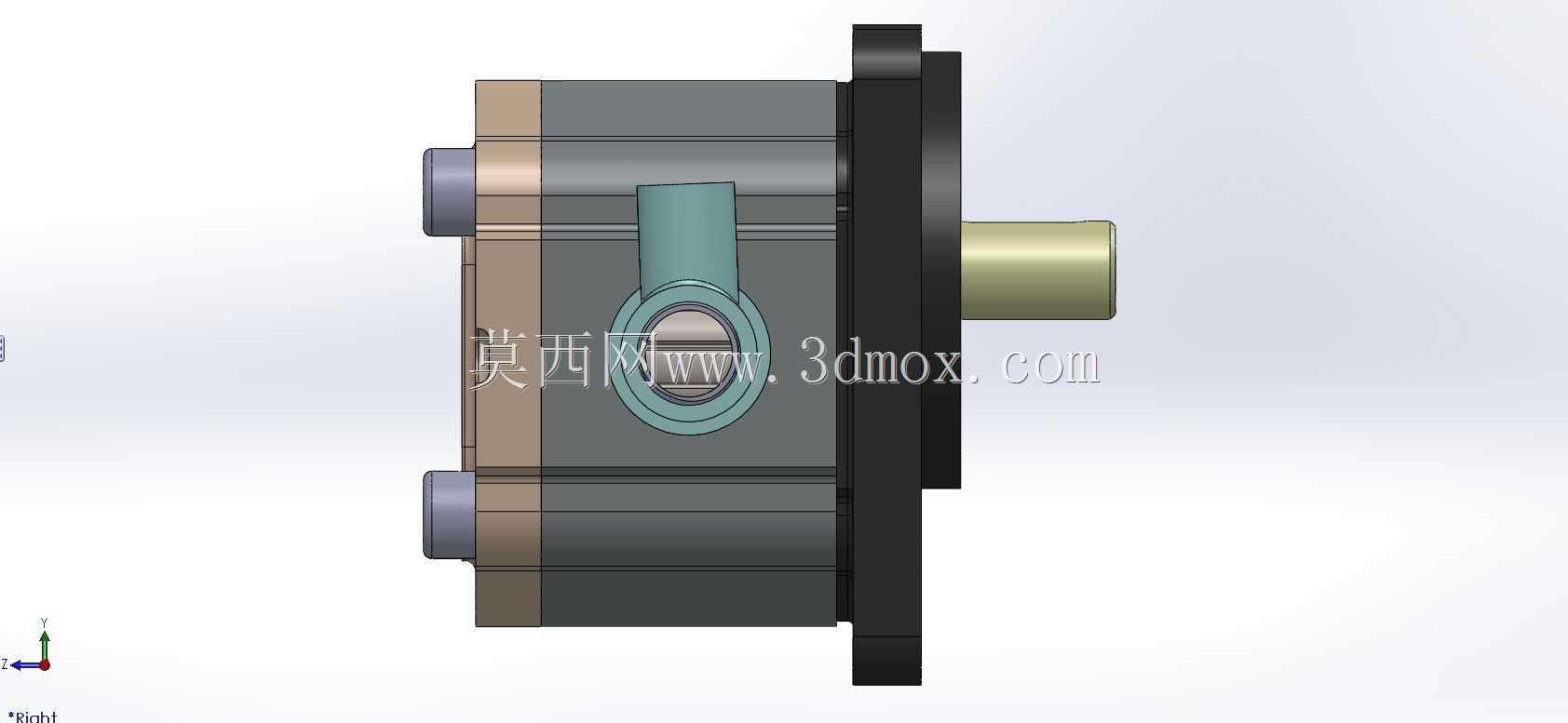

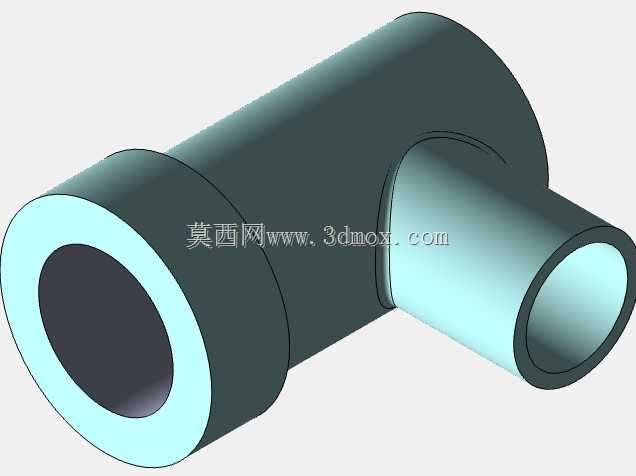

　　设计阶段首先要考虑的是安装边界的适配性，该泵采用方形法兰安装结构，法兰端面上预留四个对称布置的螺栓过孔，可直接固定在安装基座或者阀块的对应安装面上，安装面的平面度公差需要控制在0.02mm以内，避免装配后出现端面泄漏。伸出轴的直径、伸出长度以及轴端的键槽尺寸都匹配常规液压泵的连接标准，可直接配套标准联轴器与驱动电机连接，不需要额外定制转接零件，能大幅缩短设备组装的适配周期。进出油口采用内螺纹连接结构，两个油口呈垂直布置，分别对应泵体的吸油腔与压油腔，安装时需要根据油路走向调整泵体角度，确保吸油口位置低于油箱最低液面，避免吸空引发的噪声与气蚀问题。

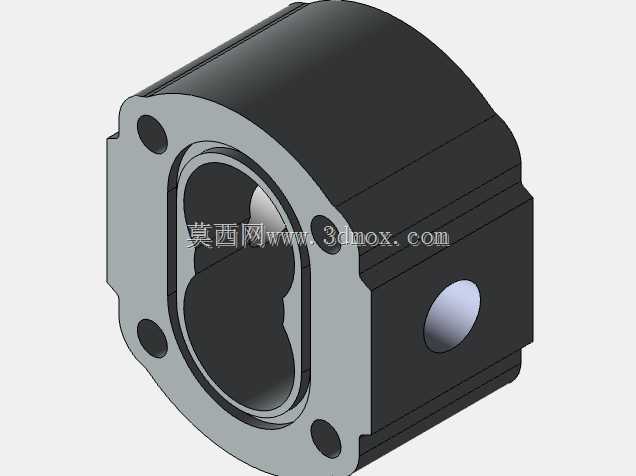

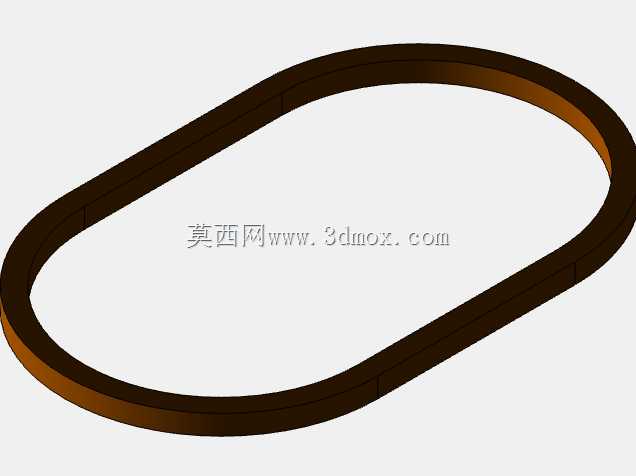

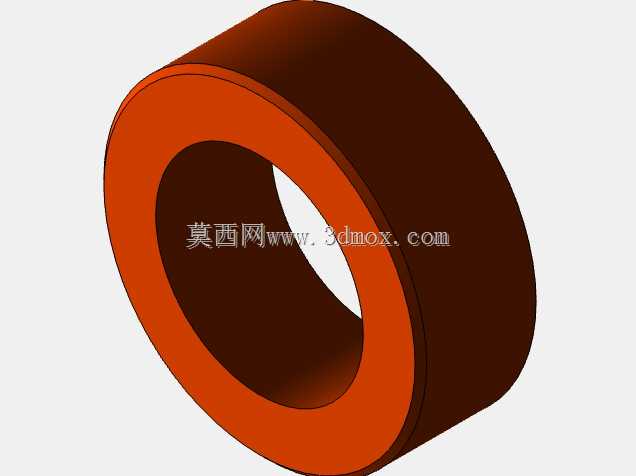

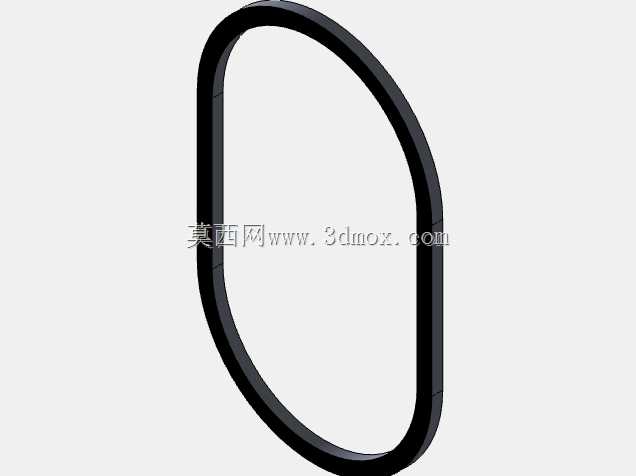

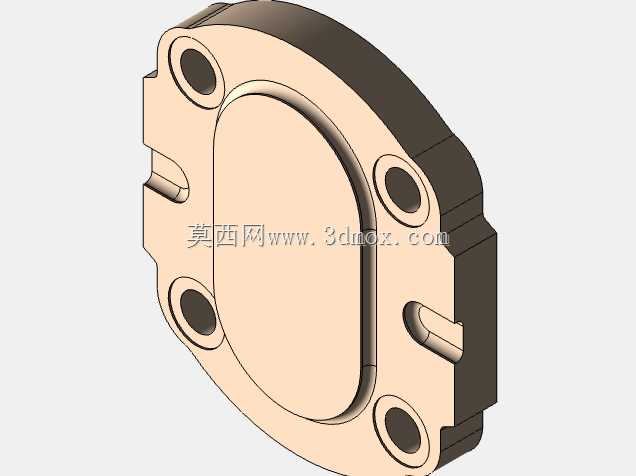

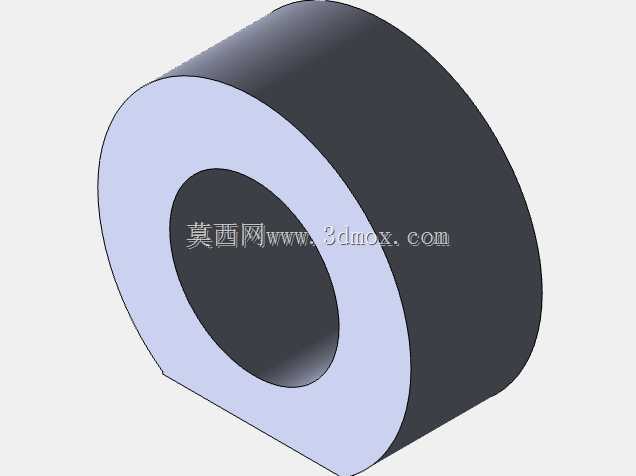

　　从内部结构设计来看，泵体采用整体式铸铁壳体，具备足够的刚度抵抗油压作用下的变形，齿轮与泵体内壁之间的径向间隙、齿轮端面与前后端盖之间的轴向间隙都经过严格的尺寸链计算，间隙过大会导致内泄漏增加、容积效率下降，间隙过小则会在油温升高、零件受热膨胀时出现齿轮卡滞、磨损加剧的问题。端盖与泵体之间设置密封结构，主动轴伸出端搭配骨架油封，防止液压油从轴伸位置泄漏到外部环境中。齿轮两侧设置的卸荷槽结构，是这类齿轮泵设计中容易被忽略的细节，卸荷槽的位置与尺寸经过精准计算，能够将齿轮啮合困油区产生的高压油及时引出，避免困油现象引发的压力脉动、振动噪声以及零件附加载荷，提升泵运行的平稳性与使用寿命。

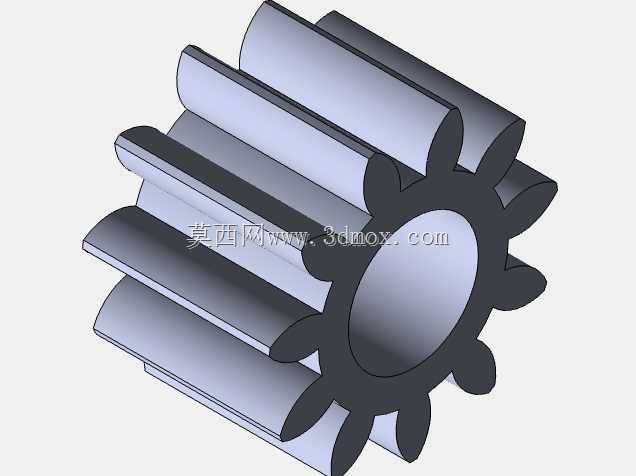

　　实际应用场景中，这类齿轮泵常被用于10MPa以下额定压力的液压系统，相比叶片泵与柱塞泵，它的结构更简单，对油液清洁度的敏感度更低，在工程机械、农业机械、小型液压压力机、润滑系统供油回路中都能看到这类结构的应用。选型时除了匹配额定压力、排量参数之外，还要核对安装法兰尺寸、轴伸规格、油口螺纹规格是否与现有系统匹配，避免出现安装干涉的问题。建模过程中，齿轮参数按照标准模数、压力角进行绘制，齿形轮廓保证足够的精度，啮合间隙符合实际装配要求，壳体的流道部分完全按照实际加工结构还原，能够直接用于装配干涉检查、工作原理演示以及后续的工程图导出工作。
