卧式单级离心泵整机装配结构

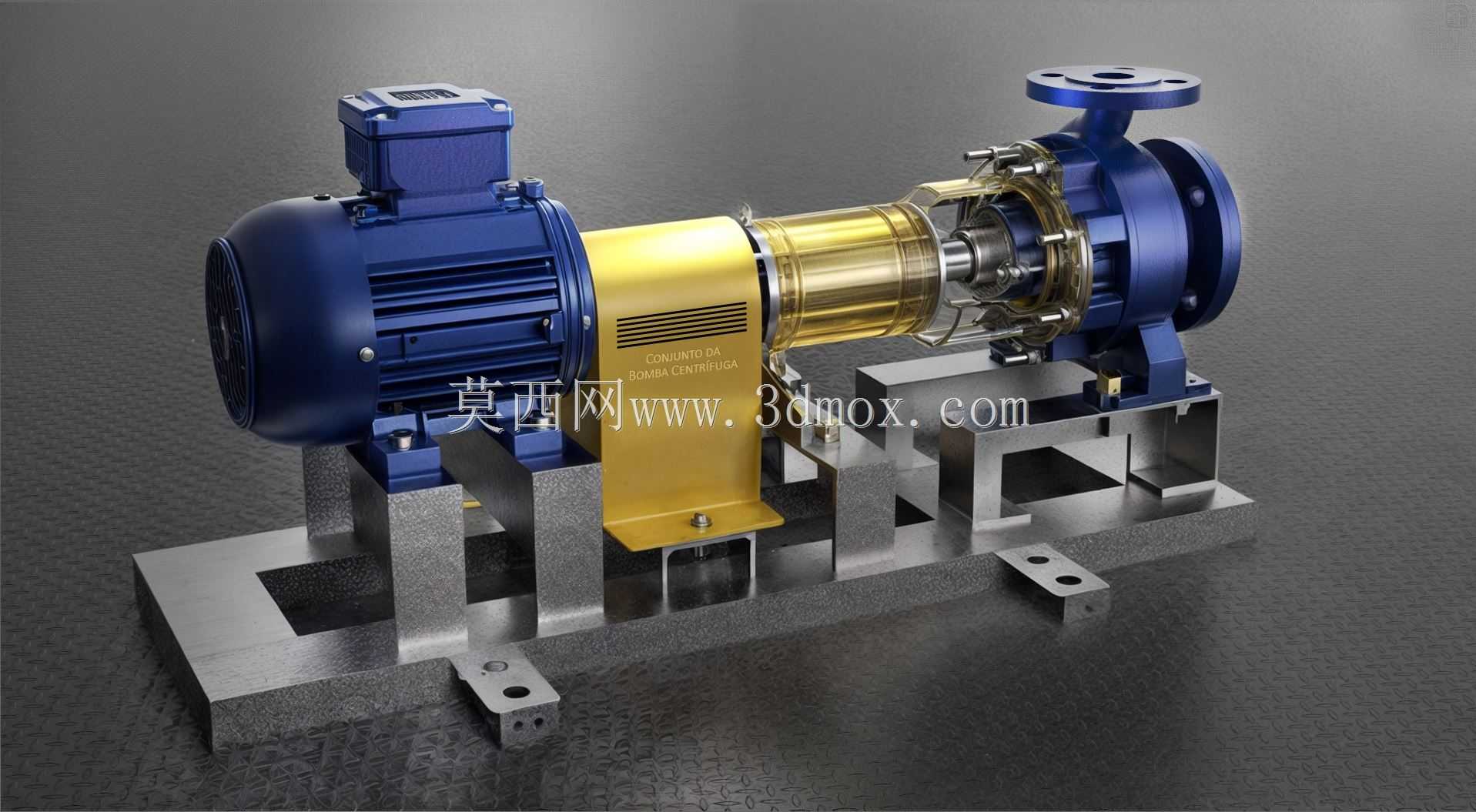

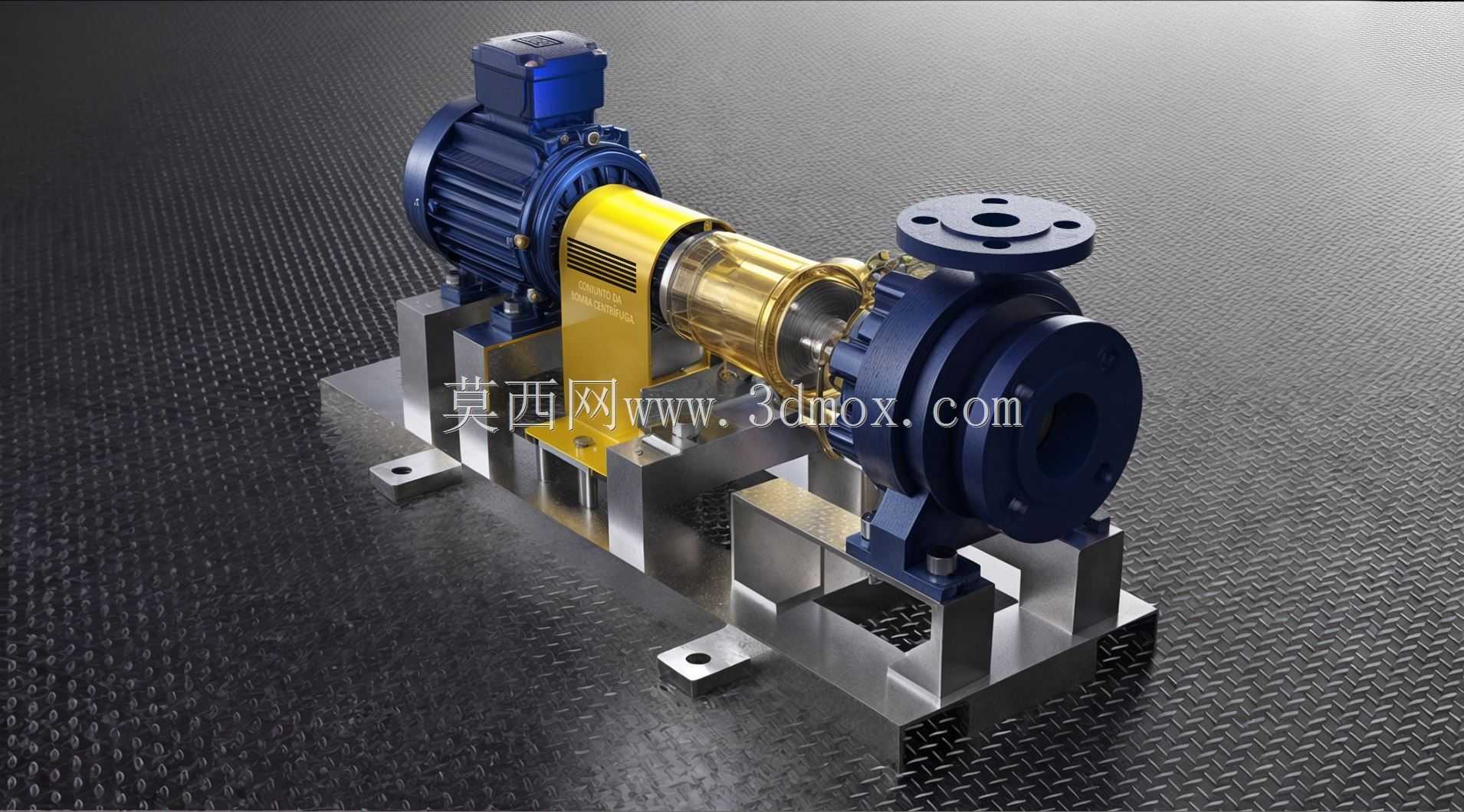

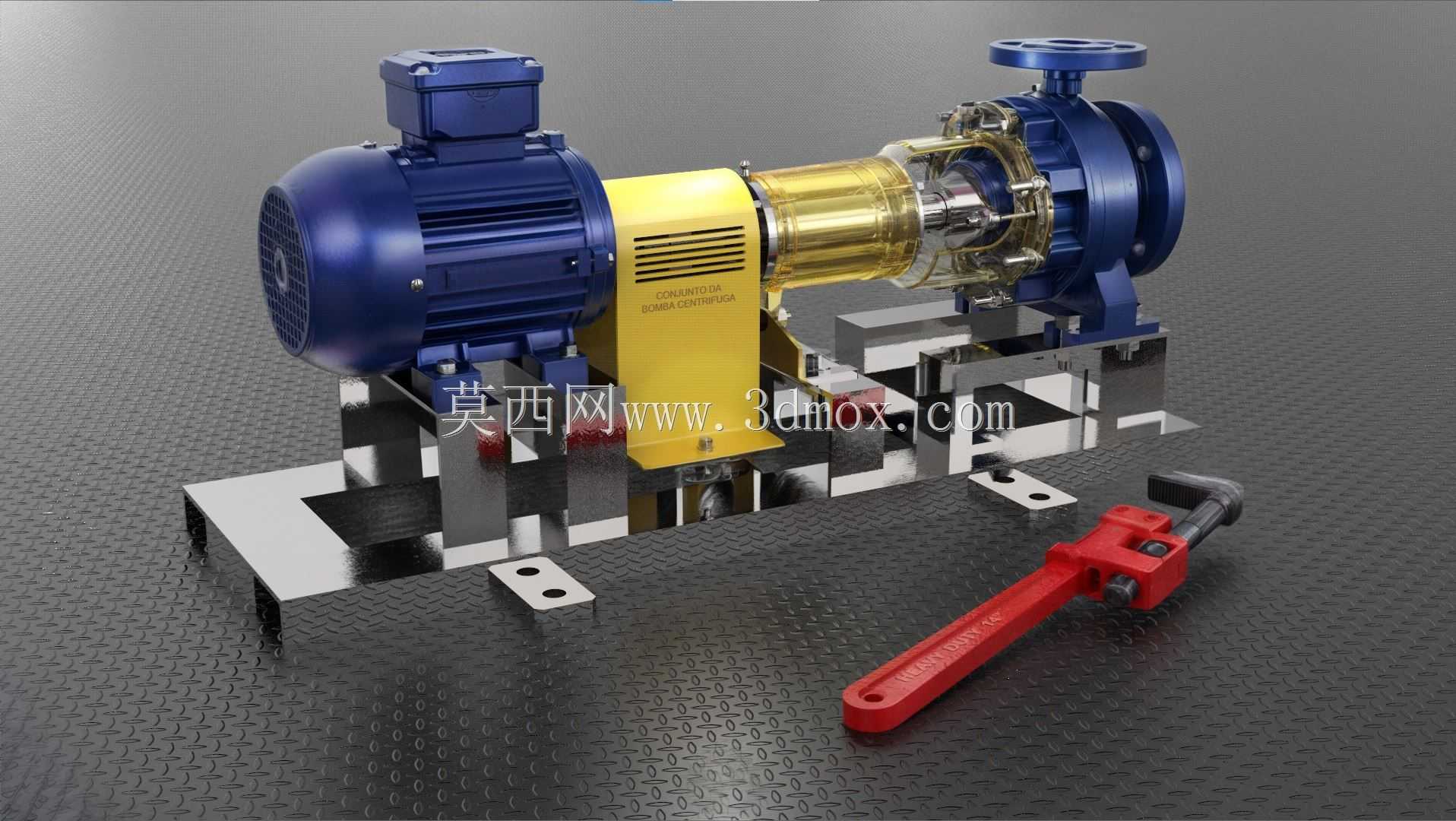

　　这套离心泵装配结构，核心面向民用给排水、化工介质输送、暖通循环水、冶金流程补液等多个工业场景的设备配套需求，作为流体管路系统的核心动力单元，负责为管路内的液态介质提供稳定压头，克服管路沿程阻力与高程差，实现介质从低位储区到高位作业点位、从前端工序到后端处理单元的定向输送。从结构拆分来看，整机采用电机与泵体直联同轴布置的方案，中间设置独立的联轴器护罩段，既规避了运转过程中联轴器外露带来的安全隐患，也能通过护罩表面的散热格栅，对联轴器运转产生的摩擦热量进行自然散逸，避免长期高温导致的联轴器橡胶弹性元件过早老化失效。

　　泵体端采用后开门式结构设计，在不拆解进出口管路法兰的前提下，即可完成叶轮、机械密封等易损件的检修更换，大幅降低现场运维的拆装工作量，这一设计思路完全贴合工业现场连续生产的运维需求，减少设备停机检修的时间成本。安装底座采用折弯焊接式碳钢滑轨结构，底座上预留的长条形安装调节孔，允许在现场安装时对电机与泵体的同轴度进行微调，抵消基础浇筑误差带来的装配偏差，避免同轴度超差导致的运转振动过大、轴承过早磨损、机械密封泄漏等常见故障。从安装边界来看，整机的轴向总长度覆盖电机风罩端到泵体出口法兰端面，径向宽度以底座两侧安装面为最大边界，进出口法兰的螺栓孔位尺寸严格匹配对应通径的管路法兰标准，现场对接时无需额外加工过渡连接件。

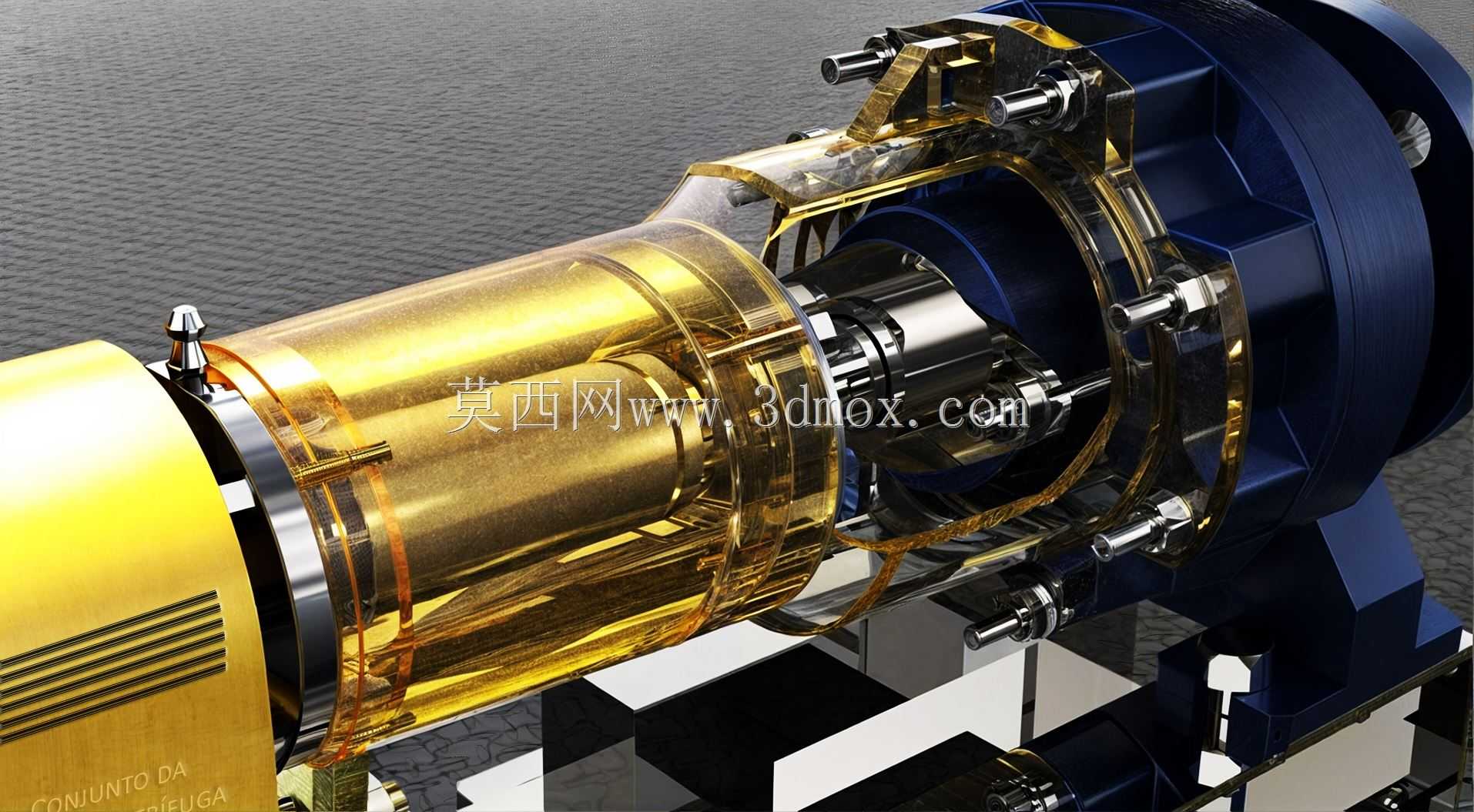

　　泵体的过流部件采用蜗壳式流道设计，流道截面从叶轮出口到法兰出口逐步扩大，能够有效降低介质在流道内的流速，将介质的动压平稳转化为静压，减少水力损失带来的效率损耗。叶轮采用闭式结构设计，前后盖板的曲率经过流道仿真优化，在输送清水或物理化学性质接近清水的介质时，能够保持较高的水力效率，同时平衡孔的设置能够平衡叶轮前后侧的压力差，降低轴向力对轴承组的载荷冲击，延长轴承的使用寿命。轴封位置采用集装式机械密封结构，相比传统填料密封，泄漏量更低，摩擦功耗更小，不需要频繁调整压盖松紧度，适合长期连续运转的工况。联轴器选用弹性柱销式结构，能够在传递扭矩的同时，吸收少量的轴向窜动与径向偏移，缓冲电机启动瞬间的冲击载荷，保护电机轴与泵轴不受启动冲击损伤。

　　整机的重心落在底座的几何中心区域，安装时通过地脚螺栓将底座固定在混凝土基础上，配合垫铁调整水平度，能够保证运转过程中整机的振动值控制在标准允许范围内，避免振动传递到相连管路上引发管路焊缝开裂、法兰密封失效等问题。在配套选型时，可根据实际输送介质的温度、腐蚀性、含固量等参数，更换对应材质的叶轮、泵壳与密封元件，适配不同工况的使用需求，比如输送腐蚀性介质时可将过流部件更换为不锈钢材质，输送含小颗粒杂质的介质时可更换为开式叶轮搭配耐磨密封结构。
