外啮合齿轮泵三维结构设计模型

　　这款外啮合齿轮泵的三维结构，完整还原了液压系统中动力输送元件的全部装配细节，从壳体的分型面设计到内部齿轮副的啮合间隙，再到端盖的螺栓排布、进出油口的位置预留，都完全按照实际工业应用的装配逻辑搭建。在液压润滑、低压流体输送的工况场景里，这类齿轮泵是最常见的动力源部件，常被配套在机床润滑系统、小型液压站、工程机械的辅助油路、燃油输送单元中，依靠一对参数匹配的渐开线齿轮在泵腔内部的啮合转动，形成封闭容积的周期性变化，完成低压侧吸油、高压侧压油的连续工作过程，相比叶片泵、柱塞泵，它的结构更简单，对油液清洁度的敏感度更低，在中低压工况下的运行稳定性更强，维护成本也更低。

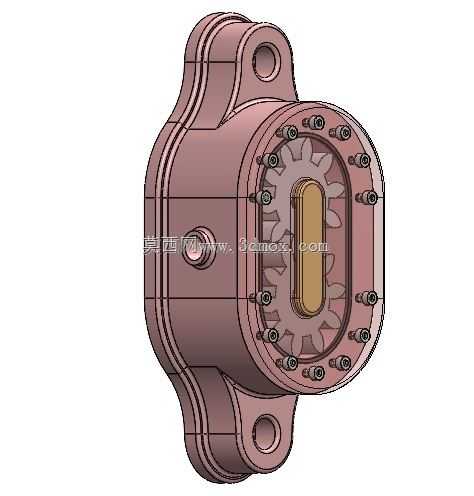

　　从设计思路上看，这个模型的壳体采用了分体式三段结构，中间段是容纳齿轮副的泵腔主体，两侧端盖通过周向均匀排布的内六角螺栓与中间壳体锁紧，螺栓的排布位置特意避开了齿轮啮合的高压区，同时在分型面位置预留了密封件的安装槽位，避免高压油液从结合面泄漏。泵体上下延伸出的带安装孔的耳座，是现场安装的核心定位结构，两个安装孔的中心距、孔径尺寸都做了标准化适配，能够直接匹配常规液压站的安装支架尺寸，安装时不需要额外做转接板加工，耳座与泵体主体之间做了圆弧过渡的加强筋结构，避免泵体在管路振动、油压波动的长期作用下出现安装位置的应力开裂。

　　内部的齿轮副采用了直齿外啮合设计，主动齿轮的轴端伸出端盖位置预留了密封件与轴承的安装位，能够直接匹配标准的骨架油封与深沟球轴承，保证伸出轴的转动密封性与支撑刚性；从动齿轮通过短轴支撑在两侧端盖的轴承孔内，齿轮的齿宽与泵腔的轴向宽度做了严格的尺寸匹配，轴向间隙控制在合理范围内，既不会因为间隙过大导致容积效率下降，也不会因为间隙过小出现齿轮端面与端盖的摩擦卡滞。进出油口的位置设置在泵体的齿轮脱开啮合与进入啮合的对应侧，油口的连接法兰尺寸符合常规液压管路的连接标准，能够直接对接标准通径的液压油管，不需要额外做接口改装。

　　在建模过程中，所有零件的装配约束都完全按照实际装配逻辑设置，齿轮副的啮合位置做了无干涉的间隙校验，螺栓的拧入深度、螺纹规格都符合机械设计的标准规范，端盖上的定位销孔位置也做了精准定位，保证装配时两侧端盖与中间泵体的同轴度，避免出现齿轮轴偏磨的问题。从安装边界来看，这个泵的整体外形轮廓没有突出的不规则结构，安装时只需要预留出轴端的联轴器连接空间、进出油口的管路操作空间即可，整体占用的安装空间紧凑，适合在布局紧凑的小型液压设备中集成使用。对于做液压系统设计、泵类元件选型、三维装配练习的从业者来说，这个模型能够直观展示外啮合齿轮泵的内部结构逻辑、零件配合关系，也可以作为液压站三维布局时的标准元件模型直接调用，不需要再重新绘制泵的外形与安装接口。
