Nema17规格42型步进电机结构设计

　　做桌面级数控设备开发的工程师，对Nema17规格的步进电机不会陌生，这类42mm安装法兰的步进电机，是桌面级制造设备里用量最大的动力执行元件之一，从FDM3D打印机的XYZ轴运动、挤出机构送料，到小型激光雕刻机的平面走位、桌面级点胶设备的位移驱动，甚至是小型自动化模组的短距离传动，都能看到它的身影。这次的模型还原的是常用的1A电流、14Ncm保持扭矩版本，刚好匹配桌面设备对小体积、低发热、足够扭矩的需求，不会像大规格电机那样占用过多安装空间，也不会因为扭矩不足导致丢步。

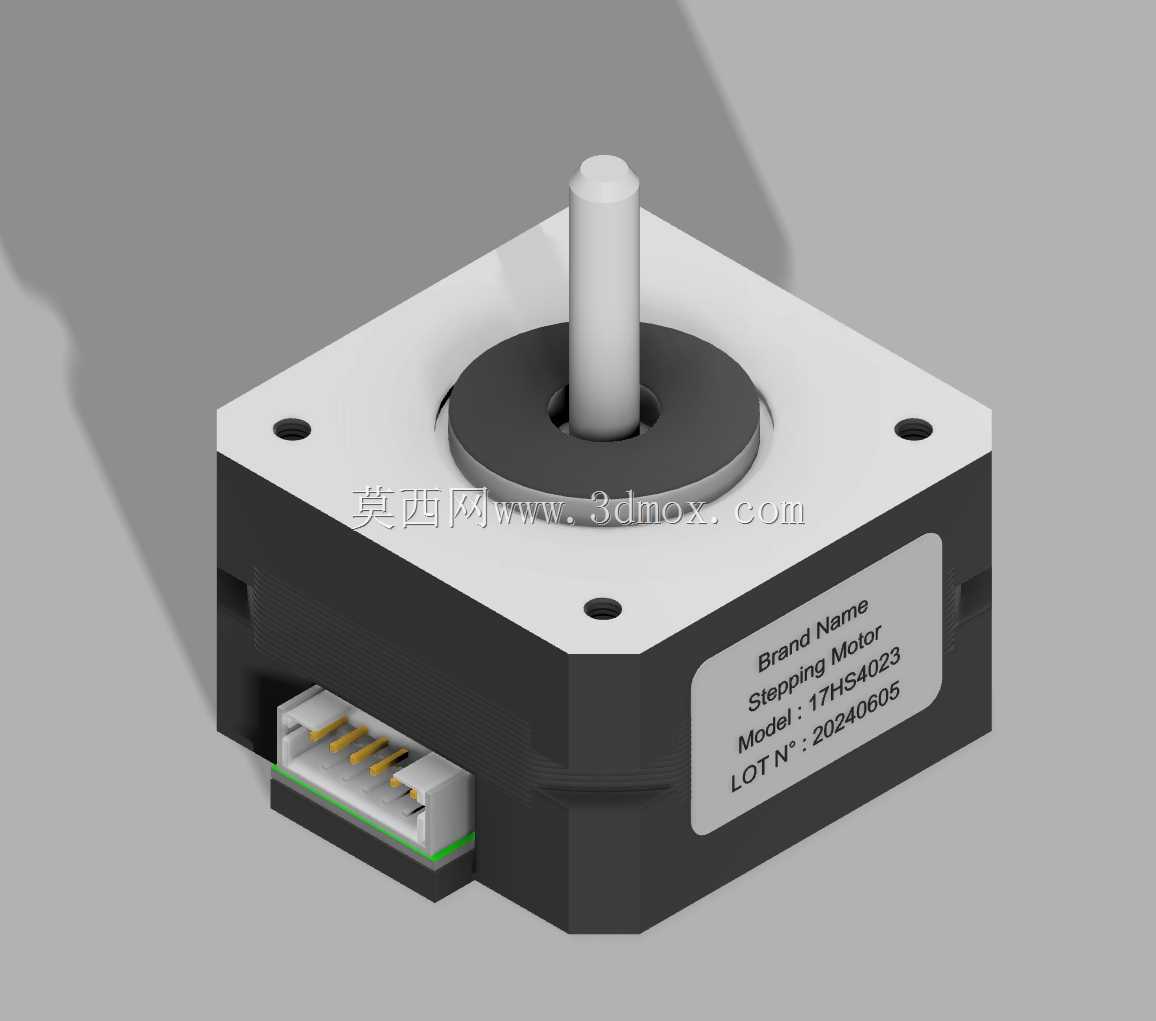

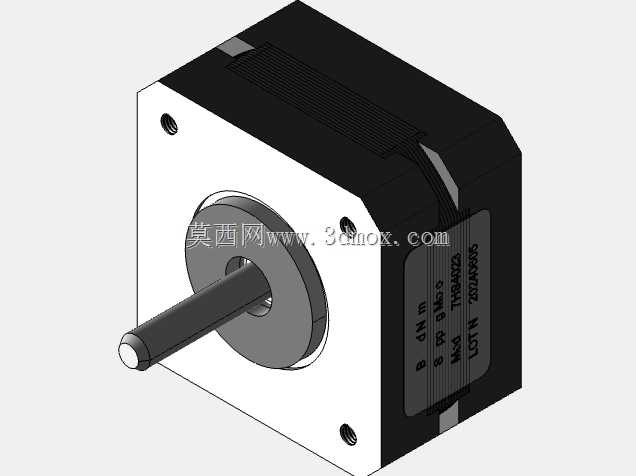

　　从设计还原的细节来看，模型完整复现了电机的实际安装边界：主体截面为42.3mm见方，总厚度24.2mm，这个尺寸是实际装机测量得到的，和市面上多数同规格42步进电机的安装尺寸完全兼容，法兰面上的四个安装孔位严格按照Nema17标准排布，孔距、孔径都适配常用的M3安装螺丝，不管是装在铝型材框架上，还是固定到设备的钣金安装座上，都不需要额外修改孔位。输出轴的直径、伸出长度也做了精准还原，轴上的D型切面结构也做了体现，这个细节很重要，实际装机时不管是装同步轮、齿轮还是联轴器，D型切面都能传递更大的扭矩，避免轴和传动件之间打滑，很多新手建模时容易忽略这个切面，导致打印或者加工出来的配合件装上去打滑，这次的模型把这个细节做了出来，能给选型和结构设计的工程师提供准确的参考。

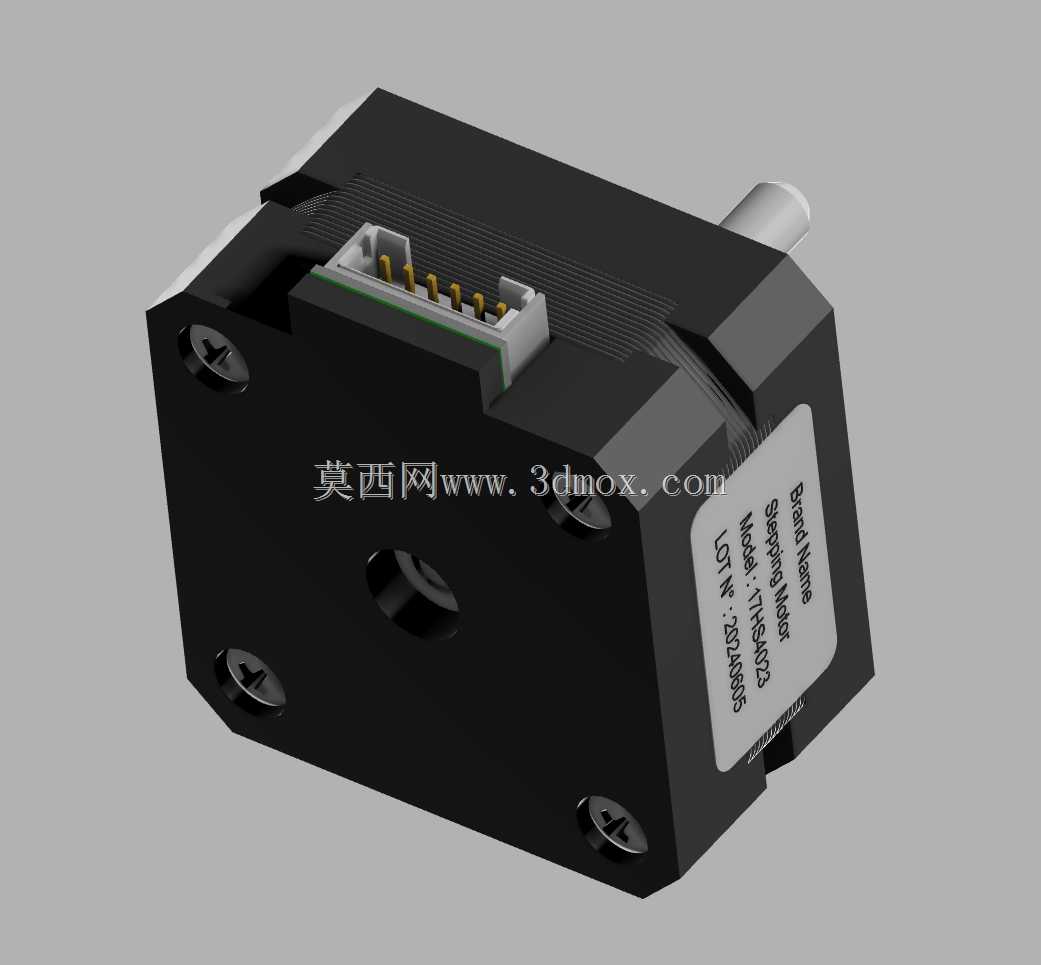

　　电机侧面的出线连接器也做了完整还原，用的是6针TE连接器，型号440054-6，引脚间距2mm，这个连接器是这类步进电机的常用出线规格，模型里还原了连接器的插针排布、外壳尺寸，甚至连接器下方的PCB板边缘、绿色阻焊层的细节都做了体现，做设备布线设计的时候，可以直接参考这个连接器的尺寸来预留出线空间，避免装机时出现线座和其他结构干涉的问题。电机本体上的标签区域也做了还原，标签上的参数标识位置和实际产品一致，做设备外观渲染的时候，能更贴近真实产品的效果。

　　从实际应用的角度来说，这类步进电机的选型核心是匹配负载扭矩和安装空间，14Ncm的保持扭矩，驱动3D打印机的Titan挤出机完全足够，挤出机在送料时需要的扭矩大概在5-8Ncm，这个参数的电机留了足够的余量，不会因为高速送料出现丢步导致出料不均。用在小型激光雕刻机上的时候，带动激光头做XY方向的快速移动，只要同步带张紧度合适，高速走位时也不会出现丢步导致的雕刻错位。模型的建模过程是按照实际测绘尺寸搭建的，每个结构的倒角、壳体的拼接缝、端盖的安装止口都做了还原，不是那种简化的方块模型，不管是用来做设备的整机装配干涉检查，还是用来做产品宣传的渲染素材，都能满足使用需求。

　　很多工程师在做桌面级设备设计的时候，经常会因为找不到准确的电机模型，导致安装孔位留错、出线空间不够，最后打样出来的结构件装不上，还要反复修改，这个模型的尺寸都是实际装机测量得到的，安装边界完全准确，在做结构设计的时候直接导入装配体，就能准确预留安装位置，检查和周围结构的间隙，比如电机和同步轮的配合空间、电机尾部和设备框架的间隙、出线端的走线空间，都能提前在软件里检查清楚，减少打样返工的次数。另外电机的输出轴中心高也做了准确还原，在设计传动机构的时候，能准确计算同步带的中心距，避免因为中心高不对导致同步带张紧度不合适，出现传动异响或者丢步的问题。

　　从结构细节来看，电机的前端盖和主体壳体的配合止口、后端盖的封装结构都做了体现，虽然这类步进电机是标准件不需要自己加工外壳，但在做设备整体的散热设计的时候，可以参考电机壳体的散热面积，来评估设备长时间运行时电机的发热情况，比如3D打印机长时间打印时，电机如果长时间处于大电流 hold 状态，外壳温度会升到50-60度，预留足够的散热空间能避免电机过热导致扭矩下降。模型里的输出轴长度是按照实际产品还原的，在选联轴器或者同步轮的时候，可以直接参考轴长来选对应的规格，避免买的传动件孔深不够或者太长，导致装配不到位。
