SEW斜齿锥交流减速电机KA29TDRS71S4结构

　　在自动化生产线、物流输送系统、轻工包装设备以及小型专用机床的传动链设计中，斜齿锥齿轮减速电机是兼顾安装空间与传动效率的常用选型，这类集成式减速电机将电机部分与齿轮减速段做同轴或直角集成，省去了额外的联轴器安装环节，能在紧凑的设备布局里完成动力的减速增扭输出，适配多数需要低转速大扭矩输出的工位需求。这款KA系列斜齿锥交流减速电机采用直角输出布局，输入段为标准三相交流电机本体，输出端通过斜齿锥齿轮副完成动力的换向与减速，锥齿轮的啮合特性让传动过程的冲击更小，运行噪音相比直齿锥齿轮结构有明显降低，适合对运行平稳性有要求的连续作业工位。

　　从结构设计来看，电机本体的散热筋沿轴向均匀分布，在连续额定负载运行时能保证壳体的散热面积足够，避免绕组温升过高影响绝缘寿命；减速箱部分的壳体采用一体化铸造成型，轴承安装位的同轴度在加工时一次装夹完成，能保证齿轮啮合的侧隙均匀，减少长期运行后的齿轮磨损量。输出端的法兰采用带安装支耳的结构，安装孔位的位置度公差控制在合理范围内，既可以通过法兰端面做端面安装，也能借助支耳完成卧式固定，适配不同设备的安装空间需求，输出轴的轴伸尺寸按照通用工业标准设计，可直接配套链轮、同步带轮或者联轴器，不需要额外做轴的改制。设计这类集成减速电机时，首先要考虑的是齿轮副的润滑密封结构，减速箱内部的油腔与电机轴承室之间采用双唇口油封做隔离，避免齿轮润滑油渗入电机绕组，同时输出轴端的密封结构能防止设备运行环境中的粉尘、切削液或者水汽进入减速箱内部，保证齿轮油的清洁度，延长换油周期。齿轮参数的匹配上，斜齿锥齿轮的螺旋角经过优化，在保证重合度的同时控制轴向力在轴承可承受的范围内，配套的圆锥滚子轴承能同时承受径向力与轴向力，适配正反转切换频繁的工况，不会因为轴向窜动影响齿轮啮合精度。

　　安装边界方面，这款减速电机的整体长度控制在同功率段产品的紧凑区间内，直角输出的结构让动力输出方向与电机轴线呈90度，能大幅减少传动系统在设备上的轴向占用空间，对于布局紧凑的输送线辊道驱动、小型自动化专机的回转工位驱动来说，这种结构不需要额外增加换向传动件，能简化整体设备的结构设计，减少装配时的调整环节。在实际选型应用中，这类斜齿锥减速电机常被用在食品输送线的驱动端、包装机械的送膜机构、小型仓储设备的行走驱动以及木工机械的进给机构中，不同的安装方式可以适配不同的设备姿态，不管是水平安装还是垂直安装，只要按照要求加注对应标号的齿轮油，就能保证长期稳定运行。

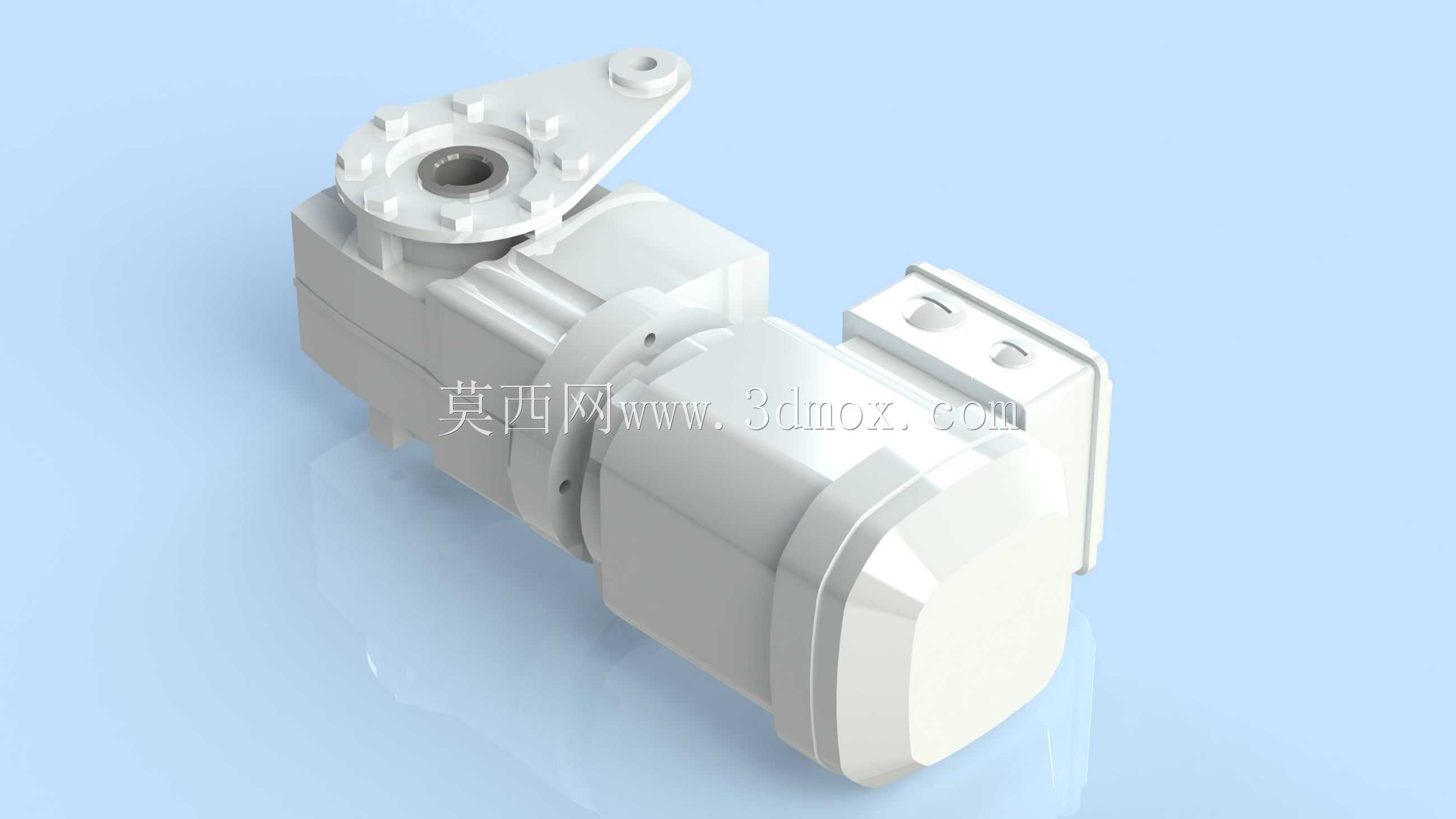

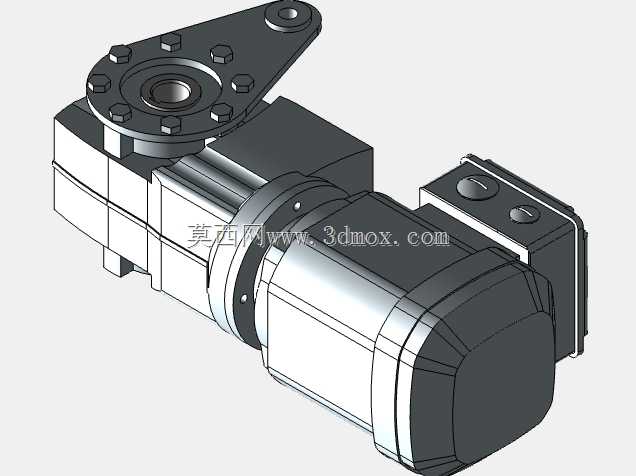

　　建模过程中，对减速箱壳体的分型面、安装支耳的加强筋结构都做了还原，电机接线盒的位置、散热筋的排布以及输出法兰的安装孔位都按照实际尺寸做了匹配，能直接用于设备布局的干涉检查、安装工位的模拟以及传动系统的装配验证，结构工程师在做设备方案设计时，可以直接将该模型导入装配环境，核对安装空间、连接尺寸是否匹配，不需要重新测绘建模，能缩短方案设计阶段的周期。另外，齿轮箱的放油孔、油位观察孔的位置也在模型上做了体现，在做设备维护空间的预留设计时，可以直接参考这些位置，预留足够的操作空间，避免后期设备维护时出现操作空间不足的问题。电机尾部的风罩、风叶结构也做了等比例还原，在做设备的散热风道模拟时，也能参考该结构确认电机尾部的通风空间是否足够，避免因为风罩被遮挡导致电机散热不良。
