铝制双输出轴滚动齿轮减速传动装置

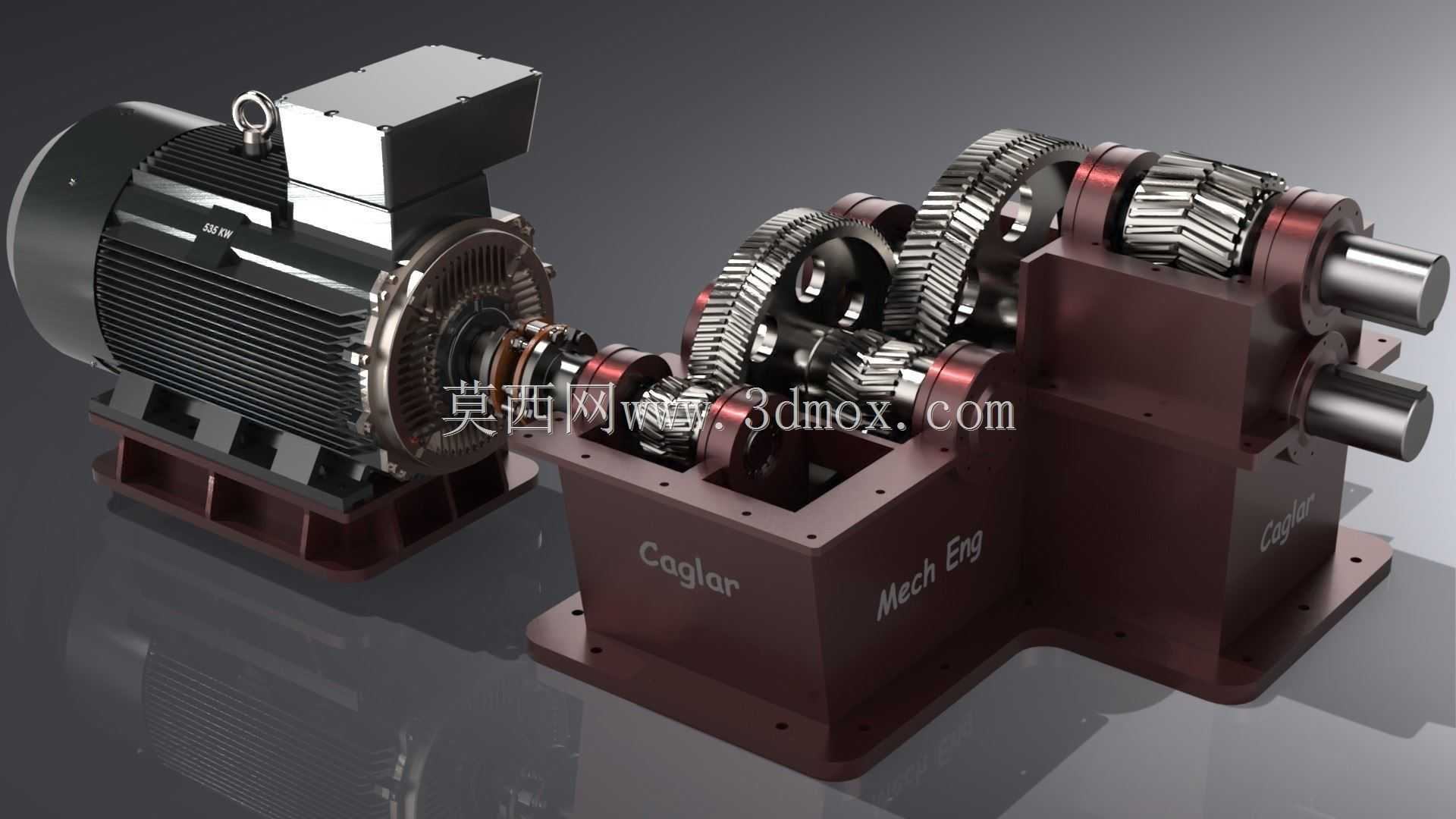

　　在冶金轧制生产线、重型物料输送辊道、港口起重设备的大车行走机构这类需要双向同步动力输出的重载工况里，单输出轴的减速装置往往需要额外加装分动结构才能实现两端动力传递，不仅会拉长整个传动链的轴向尺寸，额外增加的连接环节还会带来累计同轴度误差，提升运行过程中的振动与噪声水平，这类场景下双输出结构的减速装置就成了更适配的选型方向。这款铝制壳体的双输出滚动齿轮减速装置，在设计阶段就瞄准了中大功率工业传动的需求，匹配534kW功率等级的驱动电机，设定1/15的固定减速比，额定输出扭矩可达51000N·m，能够直接在输出轴两端连接工作负载，省去外置分动箱的安装步骤，大幅压缩传动单元的整体占用空间。

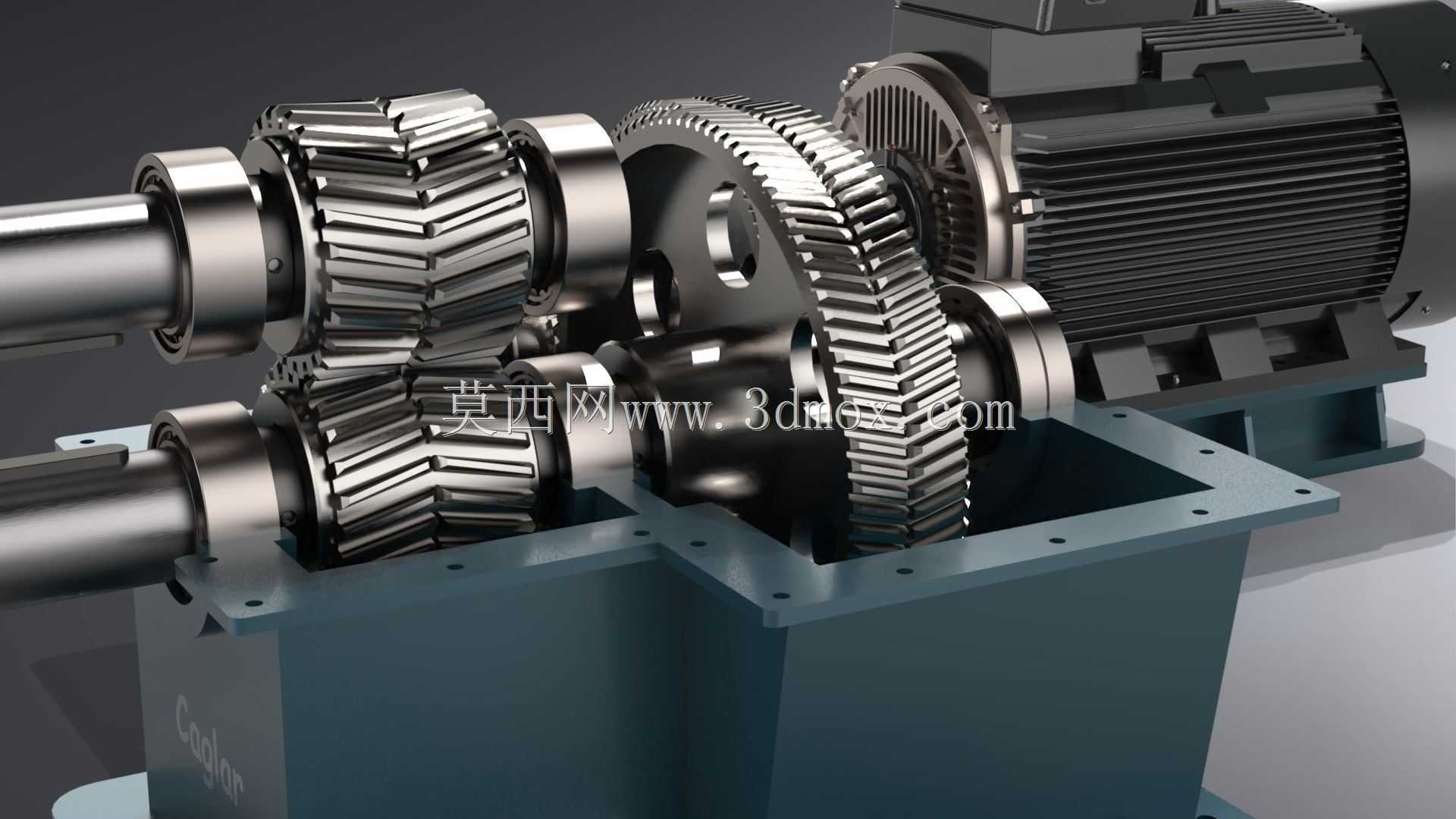

　　从结构设计逻辑来看，该装置采用滚动啮合的斜齿齿轮组作为核心传动部件，相比直齿齿轮传动，斜齿结构的啮合重合度更高，轮齿在进入和退出啮合的过程中是逐步接触再逐步脱离，不会出现直齿传动瞬间全齿啮合冲击的问题，运行过程更平稳，承载能力也更强，适合连续重载的运行工况。齿轮组的排布采用分流式传动布局，动力从电机输入轴进入后，通过中间轴的两组斜齿轮分别将动力传递到两侧的输出轴齿轮，这种布局能够让每一组啮合齿轮承担的载荷降低近一半，在同等输出扭矩要求下，可以缩小单组齿轮的模数与齿宽，进一步压缩减速箱的整体体积。箱体采用铝合金材质铸造，相比传统铸铁箱体，铝合金的导热系数更高，在连续运行过程中能够更快将齿轮啮合产生的热量散发到外界环境中，降低箱体内润滑油的温升速度，避免高温导致润滑油黏度下降、油膜破裂引发的齿面胶合问题；同时铝合金的密度仅为铸铁的三分之一左右，能够大幅降低减速装置的整体自重，对于安装在移动设备上、对自重有严格限制的场景，比如大型龙门吊的行走机构、冶金车间的过跨台车驱动单元，这种轻量化箱体的优势会更加明显。

　　在安装边界的设计上，该装置的输入轴端采用标准的电机法兰连接接口，能够直接和同功率等级的IEC标准电机直连，不需要额外定制连接法兰或者联轴器过渡，安装时只需要保证电机轴与减速箱输入轴的同轴度在0.05mm以内，就能避免运行过程中出现轴系偏载导致的轴承过早失效问题。输出轴采用对称双伸轴结构，两端轴径、键槽尺寸完全一致，用户可以根据现场安装空间选择任意一侧作为主输出端，或者两端同时连接负载，轴伸端的密封采用双唇口骨架油封搭配防尘挡圈的结构，能够在多粉尘、有少量飞溅切削液或者工业水雾的车间环境下，有效阻挡外界杂质进入箱体内部，同时防止箱体内的润滑油渗漏。

　　箱体检修口设置在顶部位置，日常检查齿轮啮合状态、补充润滑油的时候不需要拆卸周边连接的设备，只需要打开顶部盖板就能完成操作，降低日常维护的工作量。在齿轮参数的匹配上，设计阶段针对1/15的速比做了齿数优化，避免出现整数倍的齿数比，让齿轮啮合过程中每个齿都能和配对齿轮的不同齿面轮流接触，让轮齿的磨损更加均匀，不会出现局部齿面过度磨损导致的传动精度下降问题。所有传动轴的支撑都采用圆锥滚子轴承搭配深沟球轴承的组合结构，圆锥滚子轴承承担齿轮啮合产生的径向力与轴向力，深沟球轴承起到辅助支撑与轴系定位的作用，轴承的选型按照额定动载荷是实际计算载荷1.5倍的安全系数选取，能够保证在重载冲击工况下轴承的使用寿命满足工业设备的长期运行要求。箱体的合箱面采用密封胶条配合精密铣削加工的平面，平面度控制在0.02mm以内，合箱后不会出现渗油问题，同时箱体底部设置有带磁性堵头的放油孔，磁性堵头能够吸附润滑油中因为齿轮磨损产生的铁屑，避免铁屑随着润滑油循环进入啮合齿面造成齿面划伤。在实际选型应用中，该装置可以直接替换原有同功率等级、同速比、同安装尺寸的铸铁箱体双输出减速机，不需要对现场的安装基础做改动，自重的降低还能减少安装基础的承重负荷，尤其适合原有设备升级改造、安装基础承重预留不足的场景。在三维建模过程中，所有零件的尺寸都按照实际加工公差要求做了参数化设定，齿轮的齿形按照渐开线标准齿廓绘制，能够直接用于工程出图、装配干涉检查，也可以导入动力学仿真软件中做齿轮啮合的接触应力分析、轴系的模态分析，为后续的结构优化或者定制化改型提供准确的模型基础。需要注意的是，在实际安装使用时，要保证输出轴连接的负载与轴系的同轴度偏差不超过允许范围，避免因为安装偏载导致输出轴弯曲、轴承过早损坏，同时要按照使用环境的温度选择对应黏度等级的工业齿轮油，首次运行500小时后需要更换一次润滑油，后续按照运行时长定期更换，保证齿轮与轴承的润滑条件处于良好状态。
