工业平行轴斜齿轮传动减速机结构

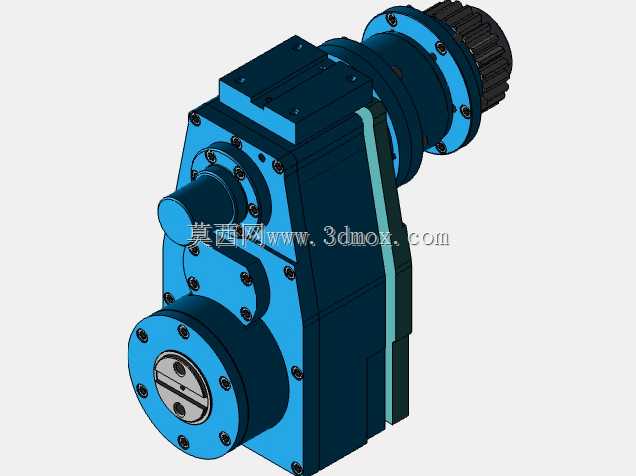

　　这款平行轴斜齿轮减速机的三维结构，在建模阶段就充分考虑了各类工业场景的实际安装与运行需求，从结构布局到细节设计都贴合现场使用的实际工况。在输送线、自动化生产线、起重辅助机构、轻工包装设备这类需要低转速大扭矩输出的场景中，这类减速机是动力传递环节的核心部件，它的核心作用是匹配原动机的高转速输出，通过齿轮组的啮合传动将转速降低到工作端需要的区间，同时放大输出扭矩，让工作端获得足够的驱动力来带动负载运行。

　　从结构设计思路来看，这款减速机采用了分体式铸造箱体的布局，输入轴端预留了标准的电机连接法兰接口，可以直接适配标准规格的驱动电机，不需要额外加工过渡连接结构，能大幅减少现场安装的适配工作量。箱体上的轴承安装位都设计了加强筋结构，在齿轮啮合传递大扭矩的时候，轴承座位置不会因为径向载荷过大出现形变，保证齿轮啮合的间隙始终处于设计公差范围内，避免出现偏磨、打齿的问题。输出轴采用了双轴承支撑的结构，伸出端设计了标准的平键连接位，既可以直接连接联轴器带动负载，也可以安装链轮、齿轮等传动件，适配不同的传动连接需求。

　　在功能特性上，这款减速机的齿轮采用斜齿布局，相比直齿齿轮传动，斜齿的啮合重合度更高，传动过程中冲击更小、运行噪音更低，同时单对齿轮的承载能力更强，适合重载、连续运行的工况。箱体的合箱面、轴伸端都设计了密封结构，合箱面采用精密加工的平面配合密封胶实现静密封，轴伸端采用骨架油封实现动密封，能有效防止箱体内部的润滑油泄漏，同时阻挡外部的粉尘、水汽进入箱体内部，保证齿轮和轴承的润滑环境稳定，延长设备的维护周期。箱体侧面预留了油位观察孔、注油孔和放油孔，日常维护的时候不需要拆解箱体，就能观察润滑油的液位、补充新油或者更换旧油，降低现场维护的操作难度。

　　关于安装边界与外形尺寸，这款减速机的底部设计了标准化的安装脚座，脚座上的安装孔位置、孔径都按照通用工业安装标准设计，能直接适配多数现有设备的安装基座，不需要重新打孔改造。输入轴与输出轴的轴伸长度、直径、键槽尺寸都符合通用传动件的配合公差，选型的时候只需要匹配对应的扭矩、速比参数，就能直接替换同规格的老旧减速机，减少设备改造的成本。箱体的整体外形做了圆角过渡处理，没有尖锐的突出结构，既避免了铸造过程中的应力集中问题，也能防止现场安装维护的时候出现磕碰划伤的情况。输入侧的连接法兰采用止口定位的结构，安装电机的时候止口可以自动实现同轴度对中，不需要反复调整电机的安装位置，就能保证电机轴与减速机输入轴的同轴度符合要求，避免因为同轴度偏差导致的轴承磨损、轴断裂问题。

　　在实际选型应用的时候，需要注意这款减速机的安装姿态，不同安装角度对应的润滑油加注量有明确的要求，建模的时候也预留了不同安装姿态下的油位标识位置，方便生产制造的时候直接加工对应的油标安装位。齿轮组的润滑采用油浴润滑的方式，低速级齿轮会部分浸入润滑油中，运行的时候齿轮带起润滑油飞溅到各个啮合点和轴承位置，实现自动润滑，不需要额外配置润滑泵，结构更简单可靠，适合长时间连续运行的工况。箱体顶部设计了透气塞安装位，设备运行的时候箱体内部温度升高，空气膨胀可以通过透气塞排出，避免箱体内部压力过高导致密封件失效漏油。
