便携式DIY木工小型台锯结构设计

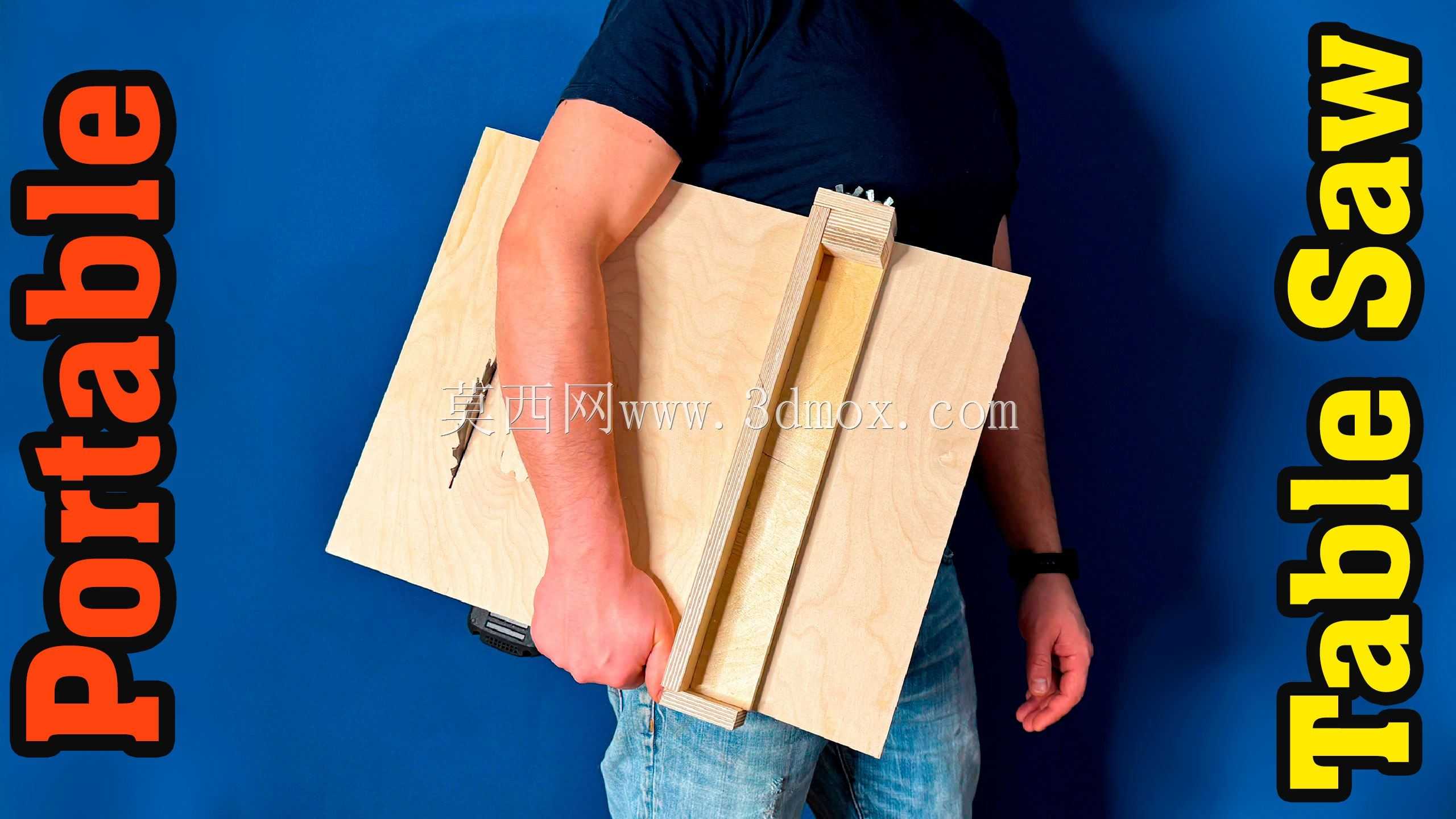

　　这款便携木工台锯的设计，核心瞄准个人木工工作室、小型手工坊、家装现场零散切割以及DIY爱好者的日常作业场景，区别于工业级大型台锯的笨重占地属性，整体结构围绕单人可搬运、小空间可收纳的核心需求搭建，解决传统台锯无法灵活转移作业位置、小批量零散切割时大设备启动冗余的痛点。从实际用途来看，该设备可完成实木板、多层胶合板、密度板、薄亚克力板、小型PVC型材的直切、45度斜切作业，切割行程可覆盖常规手工DIY场景下最大幅面的板材加工需求，日常制作木质收纳盒、小型家具构件、模型胚料、家装边角料修边都能适配，无需额外搭配大型切割设备即可完成全流程加工作业。功能特性上，整机采用层压胶合板作为主体机架材质，相比金属焊接机架，胶合板自身的阻尼特性可有效吸收锯片高速运转产生的振动，降低切割过程中的共振偏移，提升切口平整度，同时板材自重较轻，配合侧边开设的握持槽位，单人可单手提携转移，整机收纳后可塞入工作台下方、工具柜侧隙等狭小空间，不会占用固定作业场地。

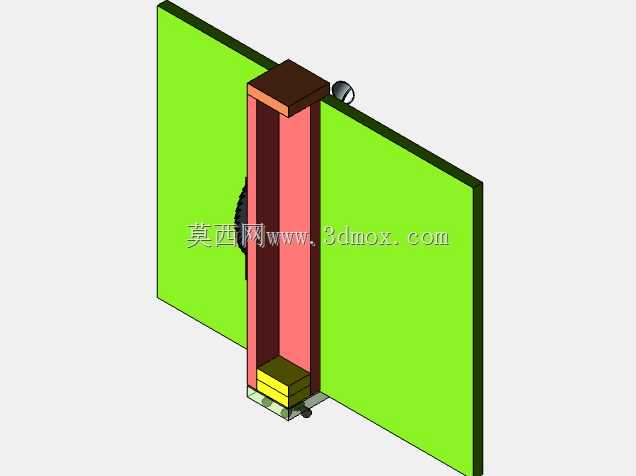

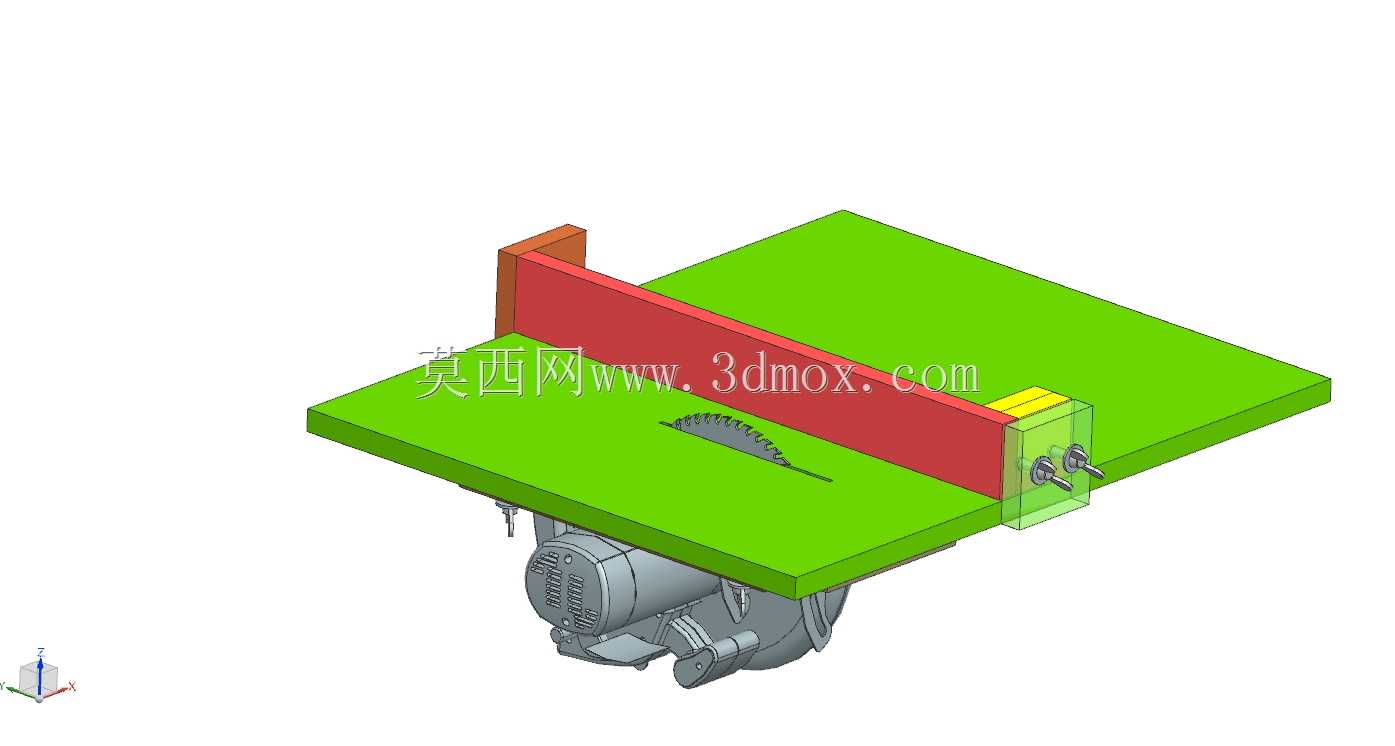

　　锯片调节结构采用内嵌式滑台设计，靠山通过T型槽与机架台面连接，可根据切割宽度需求快速滑移定位，锁紧后靠山与锯片的平行度公差控制在0.2mm以内，避免切割过程中出现夹锯、烧片问题；锯片高度调节采用螺杆顶升结构，转动侧方调节旋钮即可控制锯片伸出台面的高度，适配不同厚度板材的切割需求，最大切割厚度可达到25mm，覆盖绝大多数手工木工的板材加工厚度范围；台面后侧设置有分料刀结构，与锯片保持同轴对齐，切割过程中可将切开的板材向两侧撑开，避免板材回弹造成安全隐患，同时台面边缘预留有扩展接口，可后续加装靠尺、角度挡板、集尘罩等附属配件，拓展设备的加工适配性。

　　设计思路上，整机完全采用标准件加常见板材搭建，没有定制异形加工件，所有连接点位采用沉头螺栓加预埋螺母的方式固定，避免普通自攻螺丝反复拆装后出现滑牙松动问题，机架内部预留有标准手持圆锯的安装位，可直接将市售常规4寸手持圆锯倒装固定在机架内部，无需对圆锯本体进行破坏性改装，后期维护更换锯片、检修电机时，只需松开底部固定卡扣即可将圆锯整体取出，操作门槛极低；机架的侧板采用双层胶合板叠压结构，提升整体机架的抗扭刚度，避免长时间作业后机架出现变形导致锯片偏斜，台面采用整张高密度胶合板铣平后做封边处理，台面平面度公差控制在0.15mm以内，保证板材推送过程中不会出现卡顿、翘边问题。

　　外形尺寸与安装边界方面，整机收纳状态下的长宽高尺寸控制在450mm350mm280mm范围内，作业时展开靠山后最大横向占用宽度为620mm，仅需一张普通家用工作台的台面即可稳定放置，不需要额外浇筑固定基础或搭建专用安装台；设备作业时的前端操作预留空间不小于300mm即可满足板材推送需求，后侧预留150mm的出料空间即可避免长板材切割时尾部下坠拉扯切口；内部安装的手持圆锯电源线从机架后侧的走线槽引出，不会干涉板材推送路径，机架底部设置有四个橡胶减震脚垫，放置在光滑台面上时不会出现滑移，同时可进一步阻隔振动传递到工作台面，降低作业时的噪音传递。从结构设计的合理性来看，该台锯的所有受力点位都做了加强处理，锯片安装位的下方设置有承重托板，可承受切割时板材下压的载荷，不会出现台面塌陷问题；靠山的锁紧结构采用偏心凸轮锁紧，扳动锁紧手柄即可完成靠山的固定与释放，调节效率比传统螺栓锁紧提升60%以上，适合频繁调整切割宽度的零散加工作业；机架内部预留有集尘通道接口，可外接小型家用吸尘器，将切割产生的木屑直接吸走，避免作业现场木屑飞溅，改善小型工作室的作业环境。针对DIY制作的适配性，整个结构的所有板材下料尺寸都可通过普通手持切割工具完成加工，不需要大型下料设备即可完成整机组装，所有连接孔位的定位尺寸都做了容错设计，孔位公差预留0.5mm的装配余量，即使是手工钻孔出现小幅偏移也可顺利完成装配，不会出现孔位错位无法组装的问题；设备的安全防护结构做了同步设计，锯片上方设置有可浮动的防护罩，板材推送时防护罩会被板材顶起，始终覆盖未参与切割的锯片部分，避免作业过程中肢体误触高速运转的锯片，提升小型设备的作业安全性。
