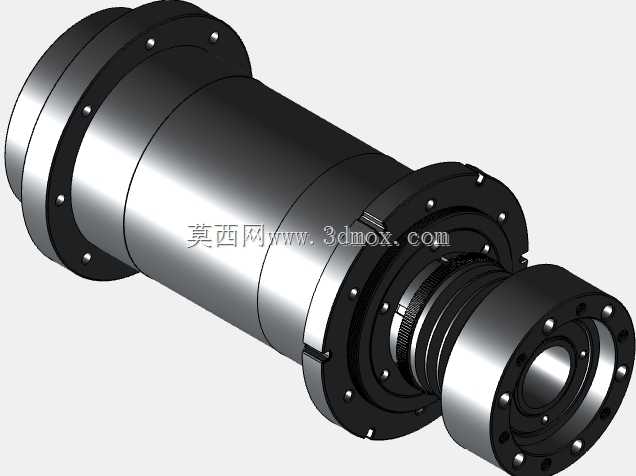

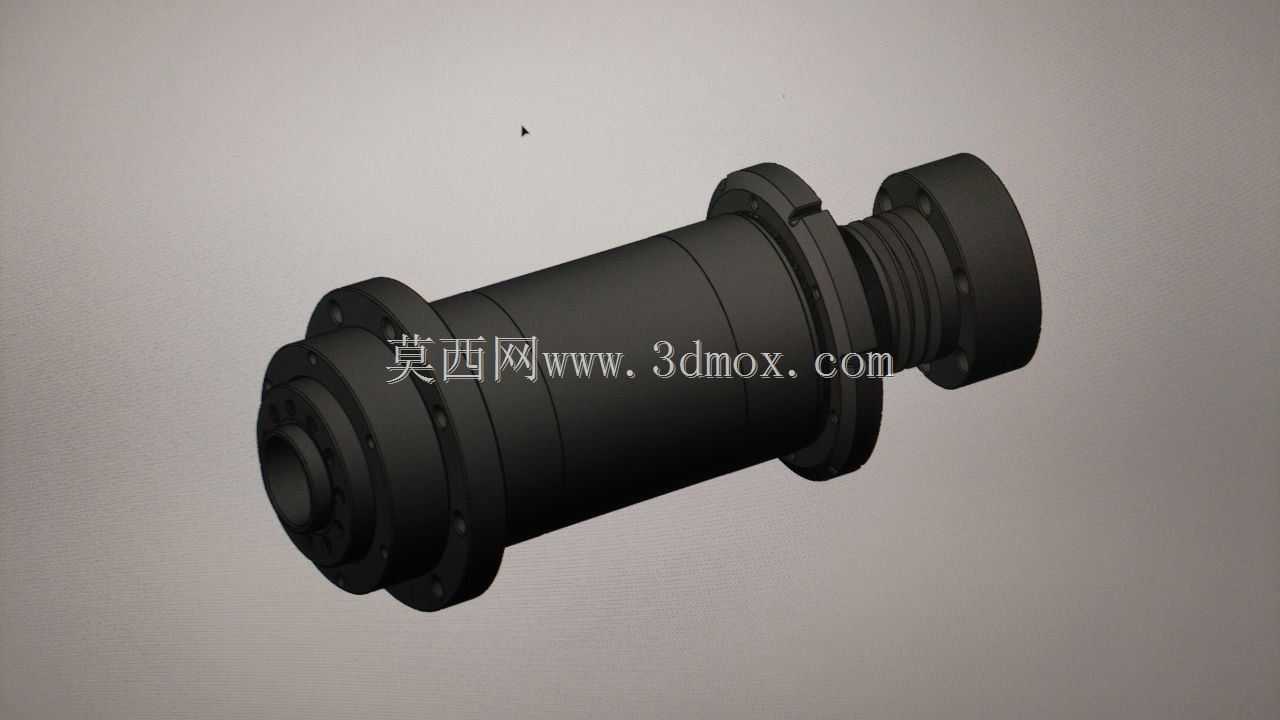

数控车床CJ150Z6主轴单元结构设计

　　在普通卧式数控车床的回转执行单元中，主轴部件是直接决定工件加工圆度、端面跳动、表面粗糙度的核心功能组件，这套CJ150Z6规格的车床主轴，适配A2-4型主轴端部安装标准，主要面向中小型盘类、轴类零件的高速精密车削场景，常见于小型五金加工车间、职业院校机加工实训台、小型精密零件量产线的数控车床配置中。

　　从实际加工场景的需求出发，这套主轴采用皮带传动的动力输入形式，设计最高回转转速可达6000转每分钟，这种传动布局的优势在于可以将驱动电机的振动与主轴本体做物理隔离，避免电机运转的电磁振动、轴承振动直接传递到主轴装夹端，相比直联主轴能在成本可控的前提下实现更好的加工振纹抑制效果，同时皮带传动具备一定的过载打滑能力，在突发撞刀、切削负载骤增的工况下，能避免主轴内部轴承、传动件直接承受刚性冲击，降低核心部件的损坏概率。

　　主轴本体的回转主体外径适配150mm直径的主轴套筒安装尺寸，在车床主轴箱的安装设计中，这个尺寸的套筒可以直接匹配市面上多数中小型数控车床的主轴箱安装孔位，不需要额外做非标衬套适配，能大幅缩短设备改造、主轴替换的装配周期。主轴前端的通孔直径设计为46mm，这个通径尺寸可以满足常规长轴类零件的穿管装夹需求，比如直径40mm以内的棒料可以直接从主轴后端穿过，配合液压卡盘实现连续送料加工，适配小型零件的自动化量产加工场景，不需要每次停机手动装夹单件毛坯。

　　从结构设计的逻辑来看，这套主轴的前后支撑均采用成组角接触球轴承的配置形式，前端采用背对背安装的配对轴承组，主要承担切削过程中的径向切削力与轴向进给力，后端轴承采用浮动支撑结构，预留主轴高速回转时的热伸长补偿空间，避免主轴长时间高速运转发热伸长后，轴承预紧力骤增导致的烧蚀、抱死问题。主轴前端的法兰结构直接适配A2-4标准卡盘连接尺寸，可以直接安装6寸液压卡盘或者手动三爪卡盘，连接端面的定位止口精度控制在0.005mm以内，能保证卡盘安装后的端跳与径跳满足精密车削的要求。

　　主轴后端的皮带轮安装位采用锥面配合的锁紧结构，相比平键连接的形式，锥面配合可以实现更好的同轴度定位，避免皮带轮高速回转时的动平衡问题，同时皮带轮本身做了动平衡校正，在6000转的最高转速下不会产生额外的离心振动。主轴的密封结构采用多层迷宫式密封设计，前端的密封环可以阻挡车削过程中的切削液、铁屑进入主轴轴承腔，后端的密封结构可以防止轴承润滑脂泄漏，同时阻挡外部灰尘进入腔体，延长主轴的维护周期，在常规的车间加工环境下，连续运转8000小时才需要做一次轴承润滑脂的补充维护。

　　在安装边界的尺寸设计上，主轴本体的轴向总长控制在适配常规6130、6132型数控车床主轴箱的深度范围内，安装法兰的连接孔位采用圆周均布的螺栓孔设计，不需要额外加工定位销孔，依靠法兰止口即可实现精准定位，装配时只需要将主轴套筒从主轴箱前端穿入，锁紧法兰螺栓即可完成安装，对装配工人的技术要求较低，适合设备维修替换场景下的快速装配。主轴的中心高尺寸匹配对应车床的床身中心高设计，安装后不需要额外调整卡盘与导轨的平行度，只要法兰止口贴合到位即可满足出厂精度要求。

　　从实际加工的适配性来看，这套主轴可以满足有色金属、低碳钢、工程塑料等多种材料的精车加工需求，在背吃刀量2mm、进给量0.1mm每转的切削参数下，主轴的径向跳动可以稳定控制在0.003mm以内，加工出的工件圆度误差不超过0.005mm，完全满足中小型精密零件的加工精度要求。相比同规格的电主轴，皮带传动的主轴结构维修成本更低，日常维护只需要定期检查皮带张紧度、补充轴承润滑脂即可，不需要复杂的冷却系统配套，更适合小型加工企业的设备配置需求。
