小型桌面三轴数控铣床结构设计方案

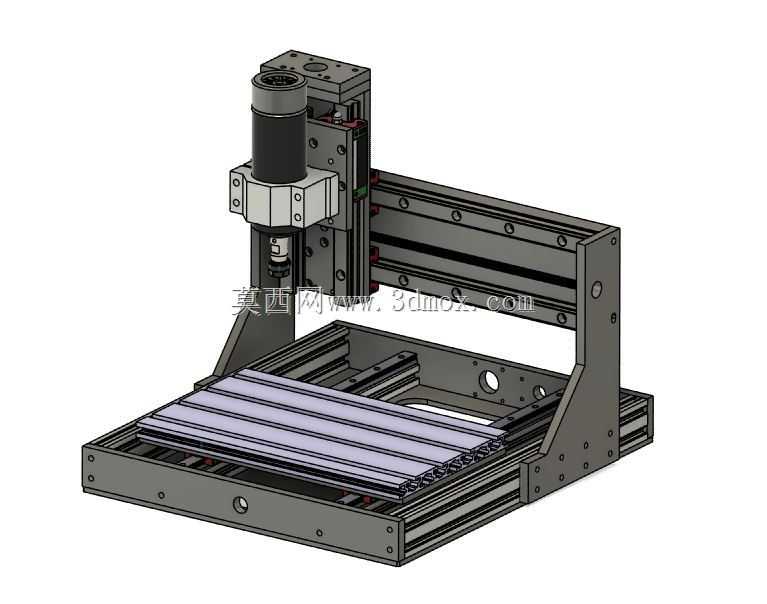

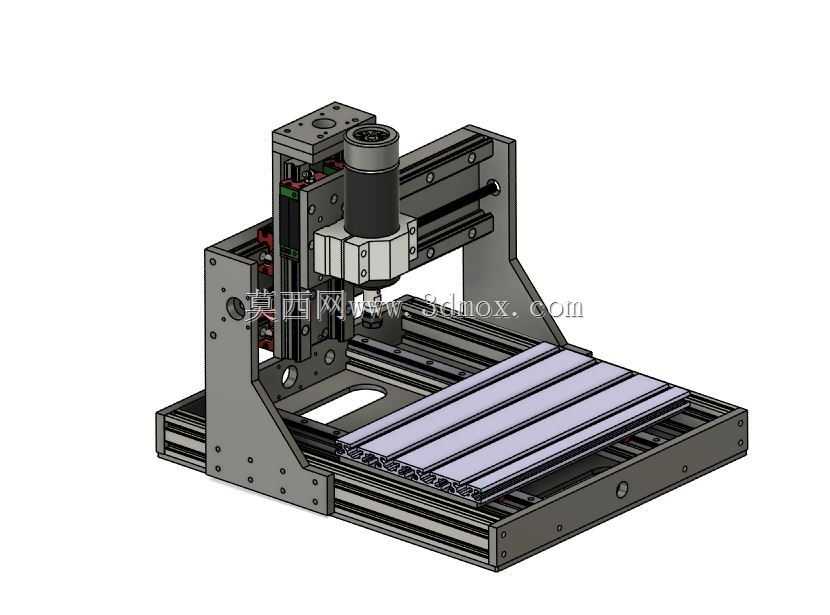

　　这款小型三轴数控加工设备，主要面向个人加工、创客试制、小型零件精密加工场景，可放置于常规桌面使用，适配小尺寸工件的铣削、雕刻、钻孔等加工工序，能覆盖塑料、软金属、亚克力、木材等多种常见加工材料的小余量切削需求，在教学实训、个人DIY制作、小批量样件试制场景中具备较高的适配性。从结构布局来看，设备采用固定龙门式的经典架构，Z轴滑台搭载主轴单元沿竖直方向做进给运动，X轴负责带动工作台完成横向进给，Y轴则承载龙门侧的结构完成纵向进给，三个运动轴的传动均采用线性导轨搭配丝杠的传动组合，其中导轨选用MGN15规格微型线性导轨，可在紧凑的安装空间内提供足够的导向精度与负载能力，丝杠传动副则能保证进给过程中的运动平稳性，避免低速爬行问题影响加工表面质量。

　　设备的有效加工工作空间覆盖X向270mm、Y向220mm、Z向170mm的行程范围，这个尺寸边界刚好适配大部分小型零件的加工需求，同时不会过度放大设备整体外形尺寸，保证桌面放置时不会占用过多操作空间。底座与龙门支撑结构采用钢板拼接的框架式设计，在减轻整体重量的同时，通过合理的筋板布置保证结构刚性，减少加工过程中的振动传导，避免因结构颤振导致的加工精度下降、刀具崩损等问题。工作台采用T型槽式的台面设计，可通过标准压块快速装夹不同外形的待加工工件，台面的平面度经过结构设计阶段的公差分配，保证装夹基准的平面精度满足常规加工要求。

　　主轴单元采用高速电主轴配置，可适配不同直径的铣刀、雕刻刀等加工刀具，通过夹头实现快速换刀，主轴的转速区间覆盖常规小型加工的需求，可根据不同加工材料的切削参数调整转速，匹配对应的进给速度。在设计思路上，这款设备优先平衡了结构刚性、外形尺寸与加工行程三者的关系，没有盲目追求大行程而牺牲桌面放置的便利性，也没有为了压缩体积过度缩减有效加工范围，三个运动轴的限位位置都做了合理的硬限位设计，避免超程运动导致的传动部件损坏，同时各轴的电机安装座都做了集成化设计，减少装配环节的调整工作量，降低后期维护的难度。从安装边界来看，设备整体的底部支撑面尺寸适配常规工作台的承载范围，不需要额外制作专用安装地基，放置在平整的硬质桌面即可完成调平使用，设备的走线都通过结构内部的走线槽布置，避免外露线路在运动过程中被剐蹭损坏，同时也让整体外观更加整洁。在实际使用场景中，这款设备既可以作为机械相关专业教学实训的实操设备，帮助学员理解三轴数控设备的运动逻辑、结构组成与加工原理，也可以供个人创客完成小型创意零件的加工制作，还能适配小型加工门店的小批量零件加工需求，完成铭牌雕刻、小型结构件铣削、电路板钻孔等常见工序。

　　结构设计阶段对各运动部件的安装基准做了统一的公差要求，保证装配后各轴的垂直度、平行度满足加工精度要求，X轴与Y轴的导轨安装面都设计了定位台阶，减少装配过程中的找正工作量，Z轴的滑台结构做了重心优化，让主轴的重心尽可能靠近导轨滑块的受力中心，减少偏载对导轨寿命的影响，同时也能提升Z轴运动的平稳性。设备的整体结构没有采用复杂的铸造机身，而是采用板材拼接加工的方式，既降低了加工制造成本，也方便后期的结构改装与部件更换，用户可以根据自身的使用需求更换更高功率的主轴、更大导程的丝杠，或者加装冷却、吸尘等附加功能模块，具备较高的改装拓展性。
