超轻型飞机机翼主梁连接结构设计

　　这套三维结构对应超轻型飞机的机翼核心承力连接段，是小型载人通用航空飞行器里直接决定飞行安全的关键受力部件，日常作业场景覆盖低空休闲飞行、农林作业巡护、航空运动训练这类对整机自重有严苛要求的低空飞行领域，区别于大型民航客机的机翼承力设计，这类构件的设计核心始终围绕“足够强度下的极致减重”展开，毕竟超轻型飞机的整机起飞重量通常控制在几百公斤区间，每一处结构的重量冗余都会直接影响有效载荷、航程以及起降滑跑距离。

　　从实际用途来看，这个构件承担的是机翼外段与机身主承力框之间的载荷传递作用，飞行过程中机翼产生的升力、机动飞行时的气动弯矩、起降阶段的冲击载荷，都要通过这个连接结构传导到机身主框架上，所以设计阶段首先要梳理清楚不同工况下的载荷边界：平飞巡航时的稳定升力载荷大概是整机重量的1.2倍，30度坡度转弯时的过载会提升到1.8倍，遇到低空紊流时的瞬时过载可能突破2.5倍，硬着陆情况下的冲击载荷还要叠加垂直方向的动载系数，所有这些载荷工况都要在结构设计阶段逐一校核，不能出现应力集中的薄弱点。

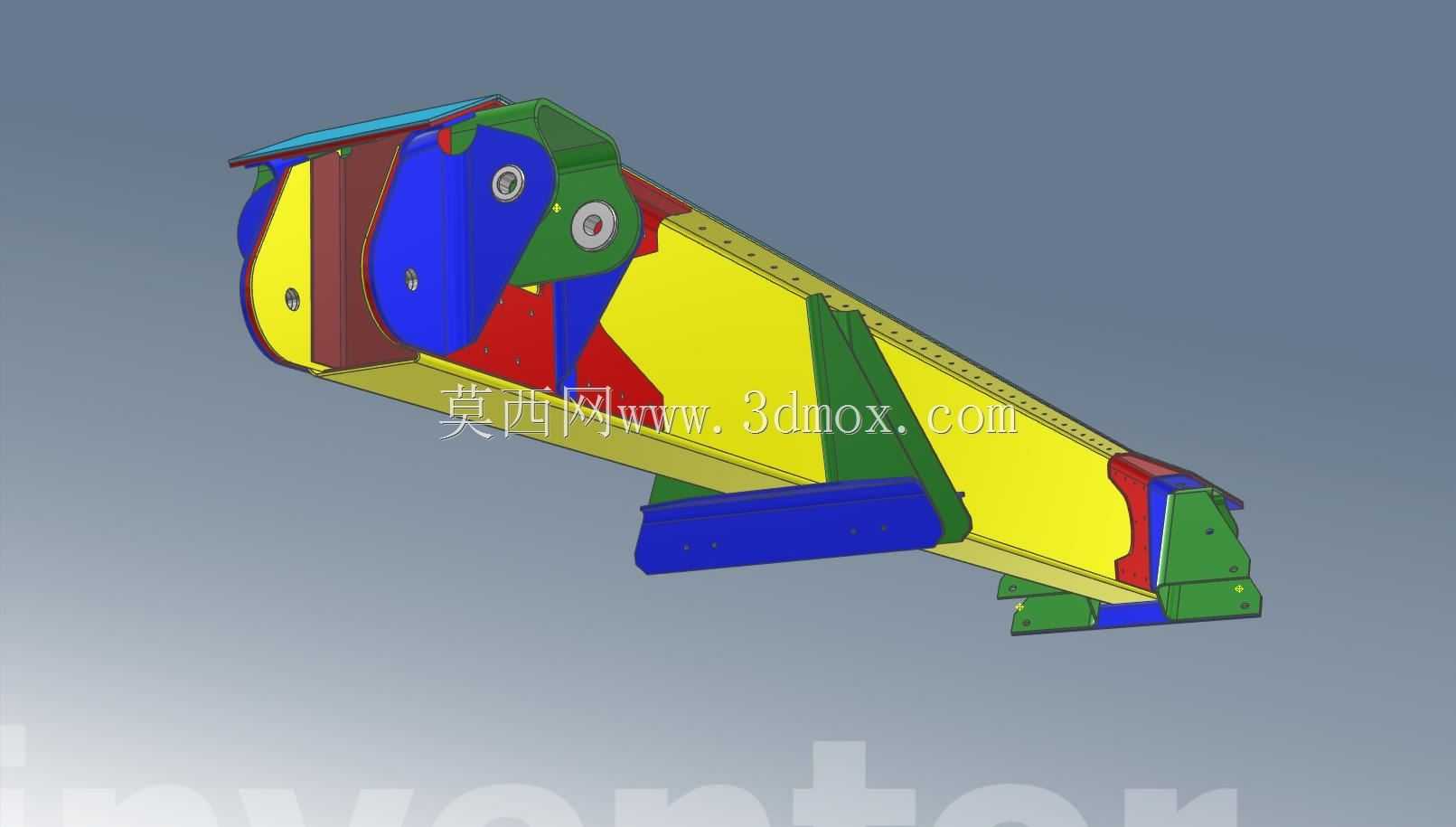

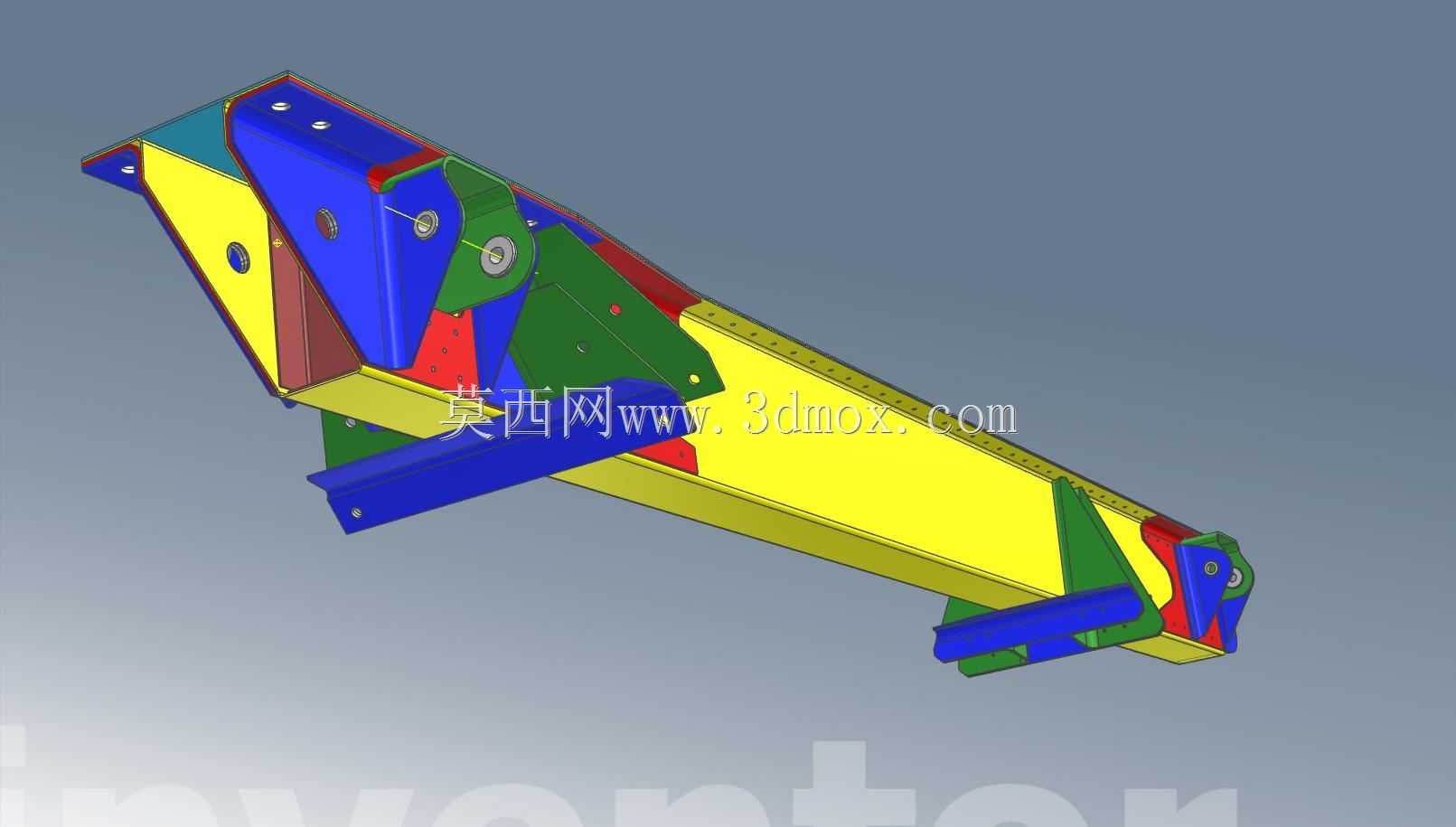

　　具体到结构设计思路上，你能看到模型里不同颜色区分的构件分别承担不同的功能：黄色的长条形构件是机翼主梁的主体部分，采用的是航空常用的铝合金挤压型材截面，这种截面的比强度高，沿着翼展方向布置能最大化承受弯曲载荷，内部的筋板布局是按照等强度梁的原理设计的，靠近机身连接端的腹板厚度更大，往翼尖方向逐步减薄，在不损失整体刚度的前提下把多余的材料全部去掉；蓝色的构件是连接接头部分，用的是高强度航空铝合金锻件加工而成，和主梁之间采用高锁螺栓连接，螺栓的孔位精度控制在H7级，避免装配间隙带来的疲劳磨损，接头上的铰接孔是和机身主框的安装座配合的，孔内预留了衬套安装位置，后期维护时只需要更换磨损的衬套就能保证连接精度，不用更换整个接头构件；绿色和红色的零件分别是加强角片和限位挡块，加强角片布置在接头和主梁的连接拐角处，用来分散拐角位置的集中应力，避免长期交变载荷下出现疲劳裂纹，限位挡块则是用来限制机翼相对于机身的转动自由度，保证飞行过程中机翼的安装角保持在设计值范围内，不会因为气动载荷出现角度偏移影响飞行操控性。

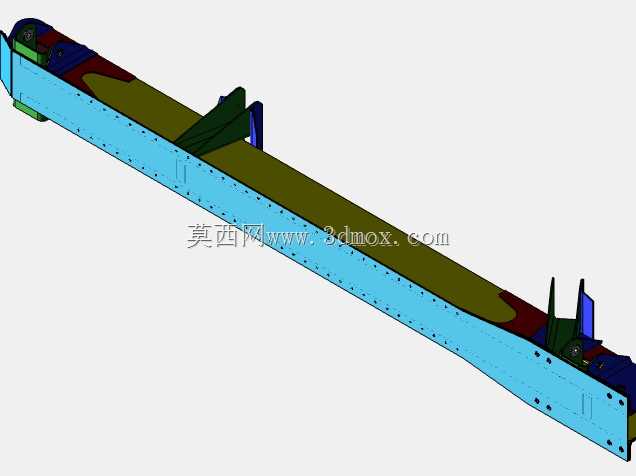

　　关于外形尺寸和安装边界，这个连接段的总长度大概占单侧机翼展长的六分之一，截面高度沿着翼展方向逐步收窄，靠近机身端的截面高度最大，往翼尖方向线性降低，和机翼的翼型厚度变化完全匹配，不会突出翼面外形影响气动效率；安装接口的位置完全匹配超轻型飞机通用的机身主框安装标准，接头上的三个主铰接孔的同轴度控制在0.02mm以内，和机身安装座对接时不需要额外修配就能直接装配，主梁上的蒙皮连接孔位是按照标准航空铆钉的间距排布的，孔边距、排距都符合航空结构设计规范，后期和机翼蒙皮、翼肋装配时能直接对位，不用二次打孔；整个结构的重量控制在两公斤以内，相比同载荷等级的钢结构设计减重超过60%，完全满足超轻型飞机的自重要求。

　　在细节设计上，所有的棱边都做了R2以上的圆角过渡，避免尖锐边角带来的应力集中，和蒙皮贴合的安装面平面度控制在0.1mm以内，保证蒙皮安装后不会出现局部凹陷影响机翼表面的气动光滑度；螺栓连接的位置都设计了保险丝孔，装配完成后可以打保险丝防松，应对飞行过程中的持续振动，不会出现螺栓松动的问题；构件表面预留了阳极氧化的处理余量，后期做表面防腐处理后，能适应户外停放时的潮湿、盐雾环境，提升结构的使用寿命。

　　很多刚接触轻型飞机设计的工程师容易在这类连接结构上走两个极端，要么为了安全盲目加大构件尺寸导致整机超重，要么为了减重过度削减材料厚度导致结构强度不足，这套结构的设计刚好平衡了两者的矛盾，所有的材料去除都是在有限元应力分析结果的指导下完成的，每一处挖空、每一个壁厚的选择都对应具体的载荷校核结果，没有多余的设计冗余，也不存在强度短板，不管是用于自制超轻型飞机的改装，还是小型通用航空器的批量生产，这套结构都能直接作为设计参考，调整对应的尺寸参数就能适配不同起飞重量的机型需求。
