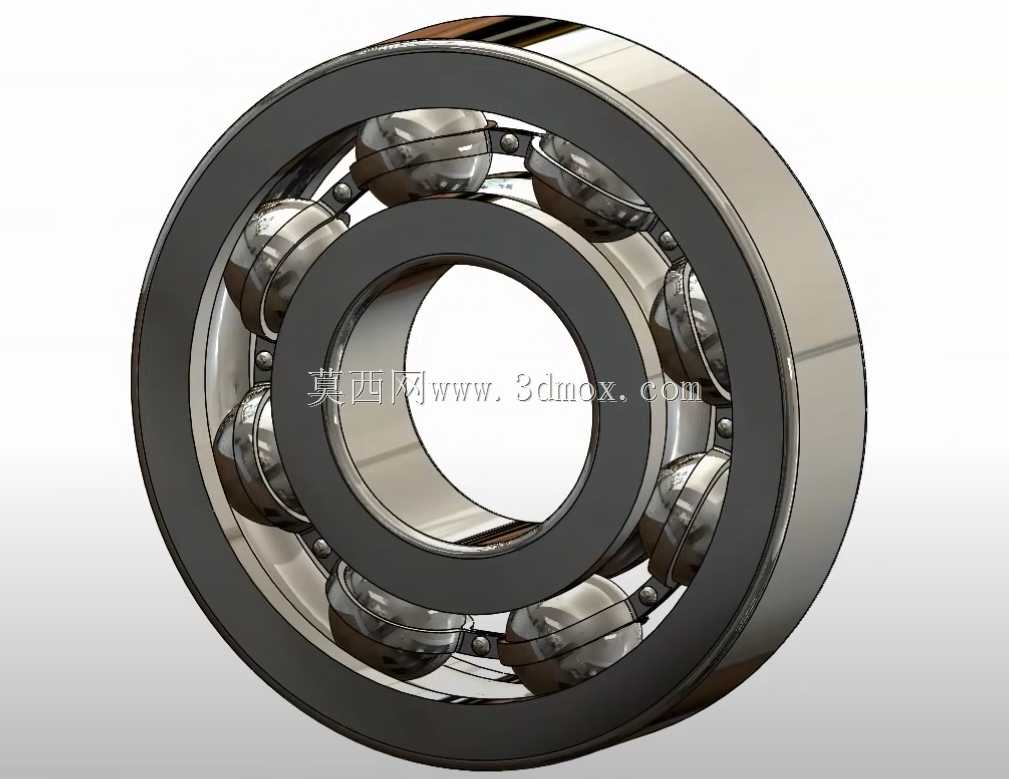

深沟球滚动轴承组件结构三维建模

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心支撑部件，这款滚珠轴承的三维建模完全围绕实际装配需求搭建，可直接用于设备的轴系干涉校验、运动仿真环节。从实际应用场景来看，这类深沟球结构的滚珠轴承覆盖范围极广，小到家用电机的输出轴支撑、汽车发电机的转子定位，大到输送机辊筒的两端支撑、机床主轴的辅助承载，都能见到同结构轴承的身影，其核心作用是在轴与轴承座之间建立滚动摩擦副，替代传统滑动摩擦结构，大幅降低运转过程中的功率损耗，同时将轴系的径向跳动控制在允许公差范围内，保证传动部件的同轴度精度。

　　建模过程中首先明确了安装边界的尺寸逻辑：轴承内圈的内径是与轴颈过盈配合的核心尺寸，建模时严格按照基孔制配合的公差带预留了装配余量，内圈的挡边高度经过反复校核，既能够保证对滚动体的轴向限位，又不会在轴系安装时与轴肩、密封件产生干涉；外圈的外径与轴承座孔采用基轴制配合，外圈的倒角尺寸完全适配轴承座的安装引导角，避免压装过程中出现外圈切边、配合面损伤的问题。滚动体的直径与数量是根据额定动载荷计算确定的，建模时保持架的兜孔间隙控制在合理范围，既能够让滚动体在运转过程中灵活自转，又不会出现过大的窜动导致运转噪音升高，保持架的结构采用浪形冲压式设计，这种结构的重量更轻，高速运转时的离心力更小，适配多数中低转速的通用传动场景。

　　从功能特性来看，这款滚珠轴承可以同时承受径向载荷与少量的双向轴向载荷，相比滚子轴承，它的摩擦系数更低，极限转速更高，对安装同轴度的容错性更好，即使轴系存在少量的挠曲变形，也能通过滚动体与滚道之间的微量接触调整保持正常运转，不会出现局部应力集中导致的早期点蚀。建模时特意还原了滚道的曲率半径设计，内圈滚道的曲率略大于滚动体半径，外圈滚道的曲率匹配接触角设计，保证滚动体与滚道之间是面接触而非点接触，在额定载荷下的接触应力分布均匀，能够有效提升轴承的疲劳寿命。

　　在实际设备选型过程中，这类轴承的安装尺寸是结构工程师最关注的部分，模型中完整还原了内圈的装配定位高度、外圈的止动卡槽位置，以及密封件的安装空间，在做整机装配仿真时，可以直接调用该模型校验轴肩高度是否超过内圈挡边、轴承座的孔用挡圈槽是否与外圈干涉、润滑脂的填充空间是否充足。不同于简化的示意模型，这个建模细节覆盖了实际生产中的装配需求：比如内圈的倒角角度是30度，方便压装时的导向；滚动体与保持架之间的间隙按照实际公差带建模，做运动仿真时可以真实模拟滚动体的公转与自转状态，不会出现穿模、运动卡滞的问题；轴承的端面粗糙度示意也做了区分，安装基准面的平面度符合实际加工要求，方便工程师在出工程图时直接标注形位公差。

　　很多刚入行的结构工程师在做轴系设计时，容易忽略轴承的安装边界，比如把轴肩高度设计得超过内圈厚度，导致后续拆卸轴承时没有拉马的着力点，或者把轴承座的孔加工得太深，导致外圈压装到位后无法拆卸，这个模型在建模时就把这些安装工艺的细节考虑在内，内圈的拆卸槽位置、外圈的拆卸台阶都做了还原，能够直接给工艺设计环节提供参考。另外，针对不同的润滑场景，模型也预留了润滑脂的填充空间，在密封结构的位置可以适配接触式橡胶密封或者非接触式铁盖密封，满足不同工况下的防尘、防漏油需求，不管是开式传动的低速设备，还是有密封要求的高速电机，都可以基于这个基础模型调整密封结构，快速适配不同的设计需求。
