布尔XB12摩托右侧防护铲结构设计

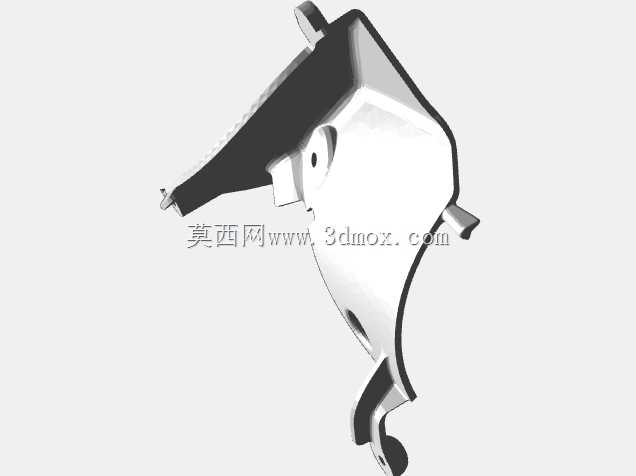

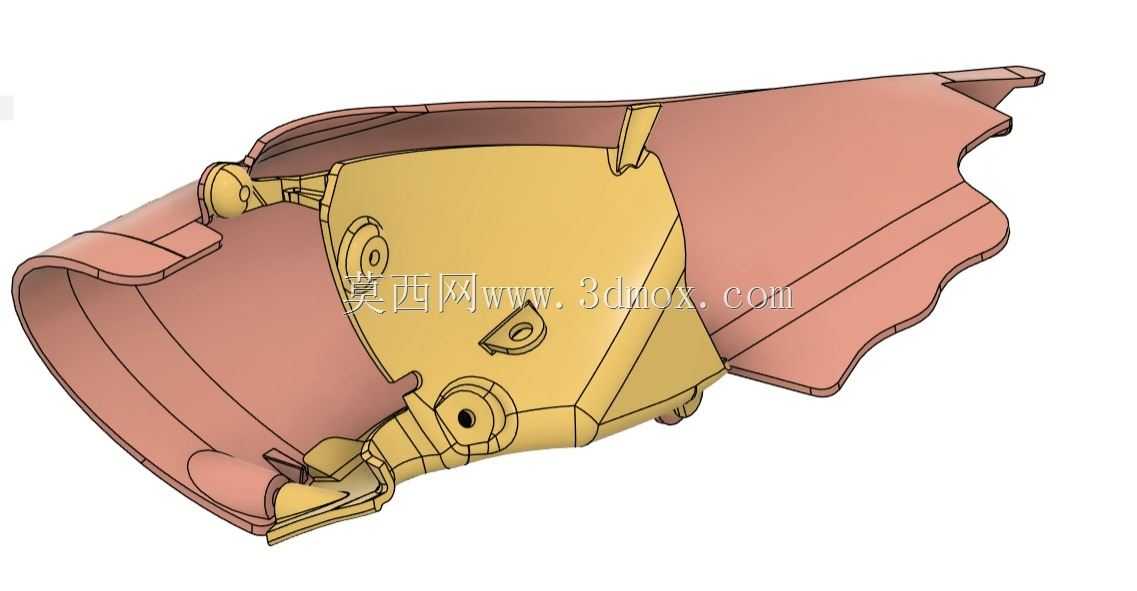

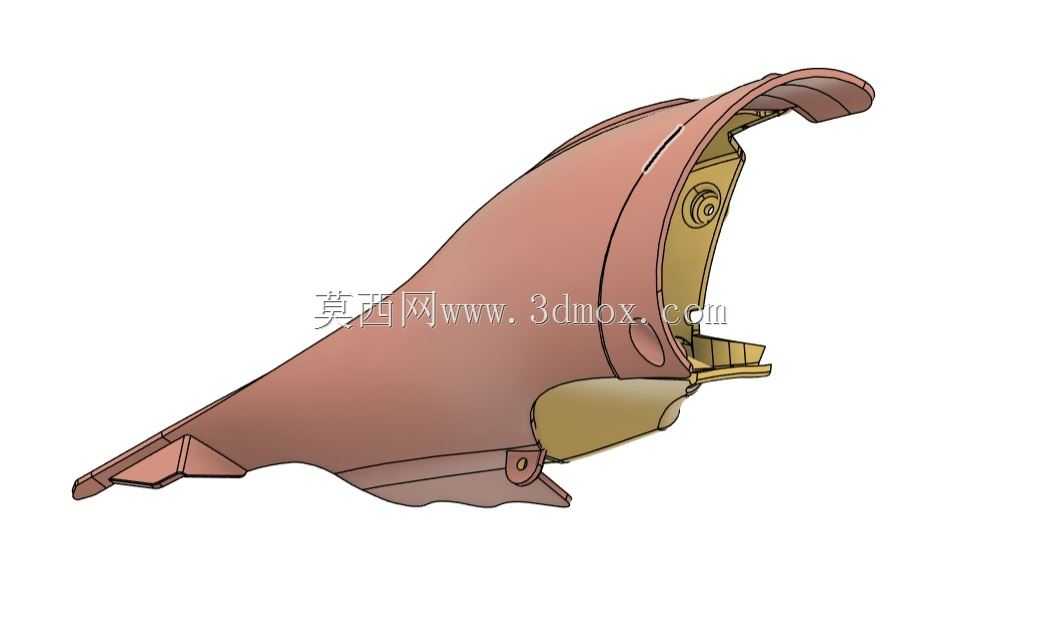

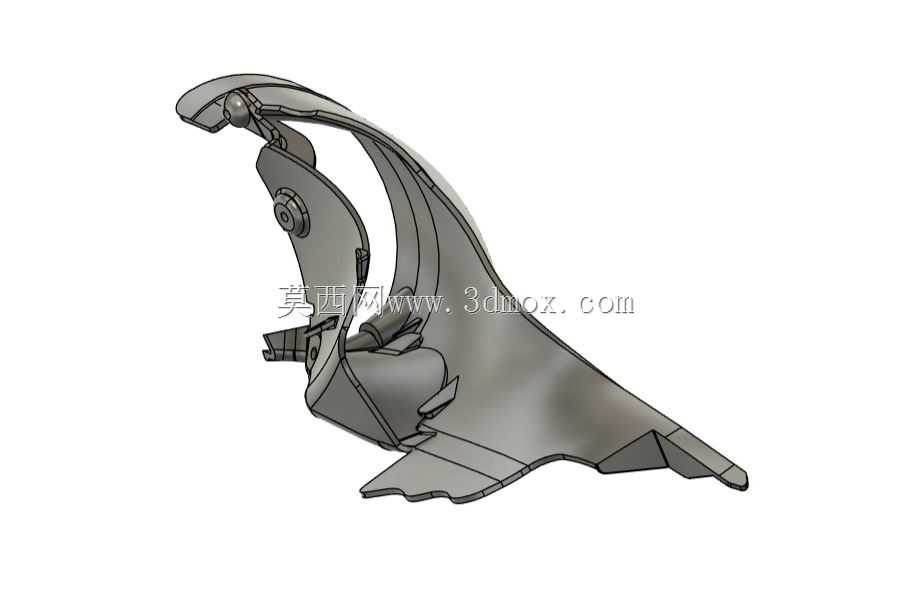

　　该构件为布尔XB系列摩托车配套的右侧防护铲，主要应用于大排量运动摩托的右侧车体防护场景，日常骑行过程中可阻挡路面飞溅的碎石、泥水直接冲击发动机侧盖、右侧线路及脚踏区域，同时在车辆发生低速侧滑时，优先接触地面形成滑动摩擦缓冲，避免核心车体构件直接剐蹭地面造成不可逆损伤。从逆向重构的结构来看，整体曲面完全贴合XB12右侧车架的安装点位，前缘做了上扬收窄处理，行驶过程中可引导侧向气流顺车体走向流动，减少高速骑行时右侧乱流对车身稳定性的干扰，下沿延伸至脚踏下方位置，刚好覆盖发动机侧部的突出棱角，不会超出车体最大宽度边界，避免转弯时剐蹭路面。

　　设计过程中优先还原了原车件的安装孔位布局，上部的铰接位与车架右侧的固定支座完全匹配，中部的凸起加强筋对应原车的安装定位点，无需额外打孔改件即可直接适配安装，整体壁厚控制在3mm区间，既保证侧滑时的结构抗冲击强度，又不会额外增加过多簧下质量影响操控表现。从安装边界来看，构件内侧预留了足够的走线空间，不会挤压右侧的刹车油管、传感器线路，后缘的收边造型与后座侧盖的曲面完全齐平，不会出现突兀的凸起影响整车外观一致性。实际使用场景中，这类侧铲除了基础的防护作用，也能在一定程度上优化发动机侧部的散热气流走向，引导迎面气流扫过发动机散热鳍片后顺侧铲曲面排出，避免热量在车体侧部淤积。

　　逆向建模过程中完整保留了原车件的曲面弧度细节，边缘做了1.5mm的圆角过渡，没有尖锐棱角，避免安装维护时划伤操作人员，表面的曲面分模线也完全还原量产件的工艺特征，可直接用于3D打印试制或者小批量复模生产，试制时可根据使用场景选择不同的材料，日常通勤防护可选用常规ABS材质，赛道场景使用可更换为高强度尼龙或者碳纤维复合材料，提升抗冲击耐磨性能。构件的整体重量控制在180g左右，安装后不会改变原车的重心分布，对骑行操控的影响可以忽略不计，安装时仅需对准上部铰接位与中部固定点，拧紧对应规格的固定螺栓即可完成装配，无需调整周边其他构件的位置，适配性覆盖XB9、XB12同系列车型的右侧安装需求，不同年款车型仅需核对对应安装孔位的间距即可确认适配性。
