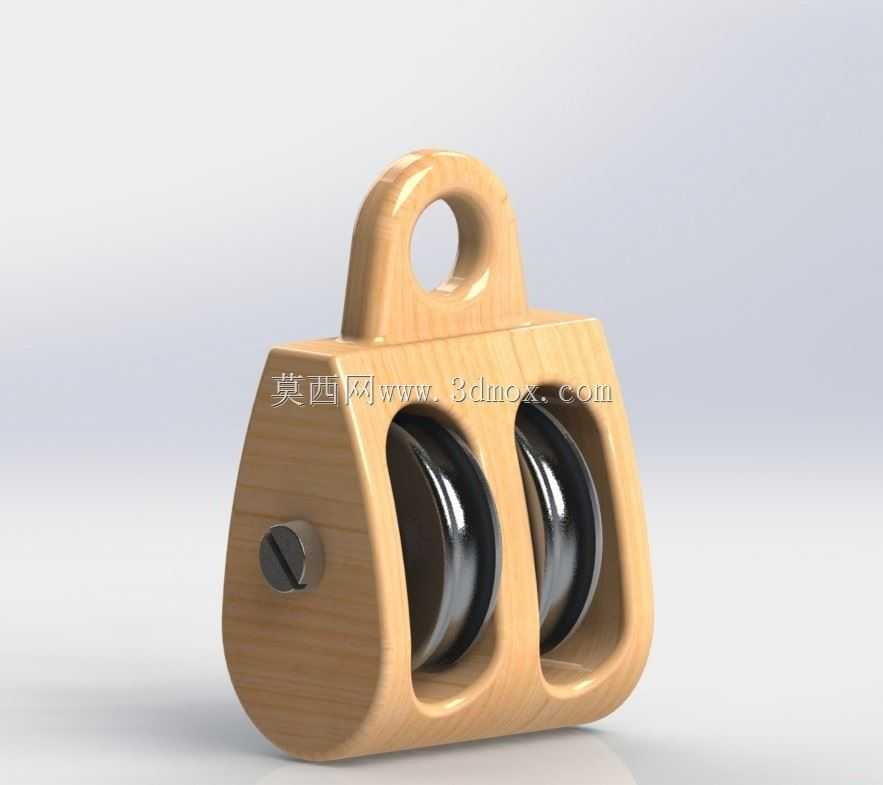

双轮木质起重导向滑轮结构设计

　　这款双轮木质滑轮在小型起重、轻载物料转运场景中有着不可替代的适配性，尤其适合户外临时搭建的轻型吊装作业、传统帆船索具配套、古建修缮中的轻型构件吊运场景，相比全金属滑轮，木质主体不会对接触的绳索、被吊构件漆面造成硬性刮伤，在对表面防护有要求的作业场景中优势明显。从功能特性来看，双轮的结构设计可以实现单滑轮双倍的绳索走线行程，既可以单独作为定滑轮改变施力方向，也可以配合动滑轮组实现省力传动，轮槽内嵌的金属衬套直接与销轴配合，避免木质主体直接承受转动摩擦，大幅延长构件的实际使用寿命，顶部的一体式挂耳采用与主体同材质的木料加工，挂孔做了圆弧过渡处理，避免绳索或者挂接销在受力时出现应力集中割损的问题。

　　设计过程中首先要考虑的是受力边界，木质主体的选材需要选用密度均匀、抗劈裂性能好的硬木材料，主体的两个轮槽间距需要根据配套绳索的直径预留足够的间隙，避免绳索在走线过程中出现相互摩擦干涉的问题，轮槽的圆弧半径要比常用绳索半径大1到2毫米，保证绳索可以完全嵌入轮槽，不会出现脱槽卡滞的情况。销轴的安装采用单侧开槽加螺钉锁紧的结构，不需要额外的复杂紧固件，日常维护时只需要拧开侧端的紧定螺钉就可以抽出销轴，更换磨损的滑轮衬套或者绳索，拆装过程不需要专用工具，非常适合户外无辅助工具的作业场景。

　　外形尺寸方面，整体主体的宽度控制在双轮外缘总宽加10毫米的侧壁厚度，挂耳的高度要保证挂接后挂接件不会与滑轮顶部的绳索走线发生干涉，挂孔的中心到滑轮主体顶部的距离不小于挂接件直径的1.5倍，避免受力时出现卡滞。安装边界上，这款滑轮既可以通过顶部挂孔直接穿销挂接在固定支架上，也可以配合卸扣连接在柔性吊带上，安装时需要保证两个滑轮的轮槽中心与绳索受力方向处于同一平面，避免侧向受力导致木质主体出现劈裂，轮体的转动间隙控制在0.2到0.3毫米之间，既保证转动顺畅不会出现卡滞，也不会因为间隙过大导致绳索在轮槽内出现偏磨。

　　实际使用中，木质主体的表面不需要做过多的涂装处理，只需要做基础的防腐浸油处理就可以适应户外潮湿的使用环境，相比金属滑轮不会出现锈蚀卡滞的问题，在沿海高盐雾的轻型作业场景中，这种木质双轮滑轮的维护成本远低于普通镀锌金属滑轮。结构建模时需要重点关注木质主体的纤维走向，挂耳位置的木料纤维要顺着受力方向排布，避免横向受力导致挂耳断裂，两个轮槽的加工要保证同轴度误差不超过0.1毫米，否则滑轮转动时会出现偏摆，加剧绳索的磨损，金属衬套与木质轮体的配合采用过盈压装，不需要额外的粘接剂，依靠木料的抱紧力就可以固定衬套，长期使用也不会出现衬套松脱转动的问题。在索具配套场景中，这款滑轮可以适配直径8到12毫米的纤维绳索或者细钢丝绳，额定载荷根据木料材质的不同可以覆盖50到150公斤的轻载作业需求，完全满足轻型物料提升、帐篷搭建拉索导向、小型舞台布景吊装这类场景的使用要求，不会因为载荷过大出现结构失效，也不会因为自重过大增加额外的吊装负载。
