PE32规格快接式管道锁紧接头结构

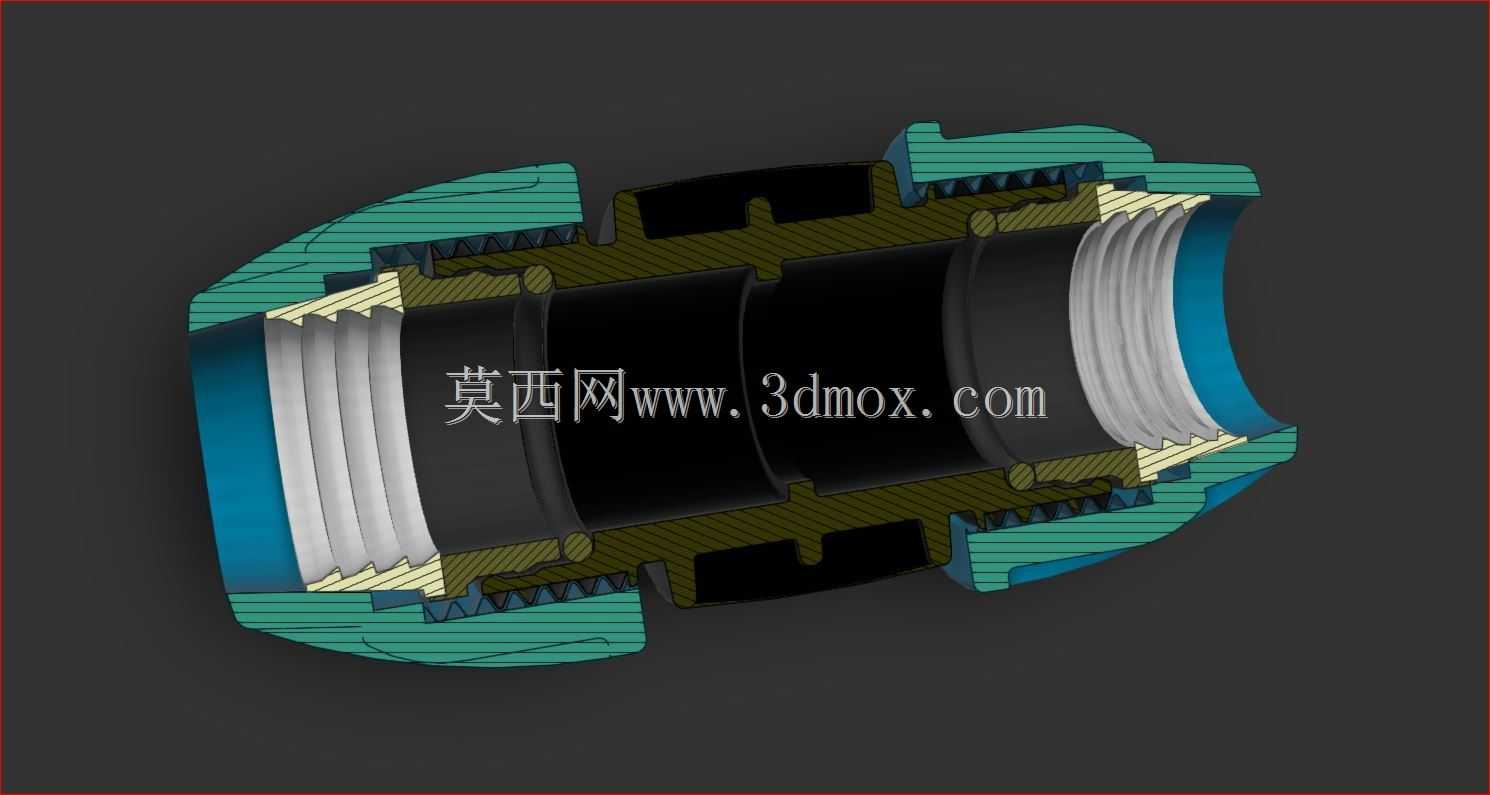

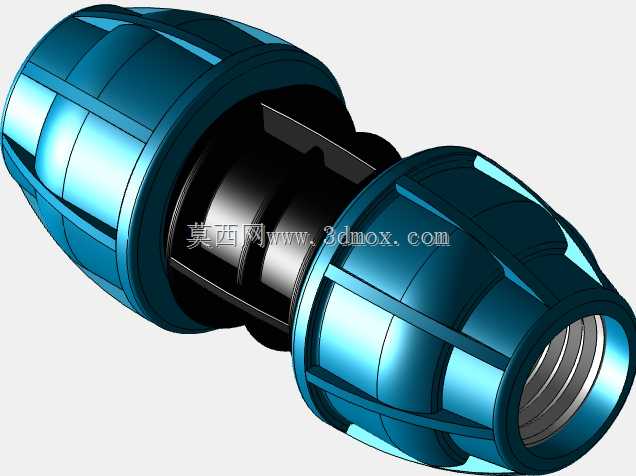

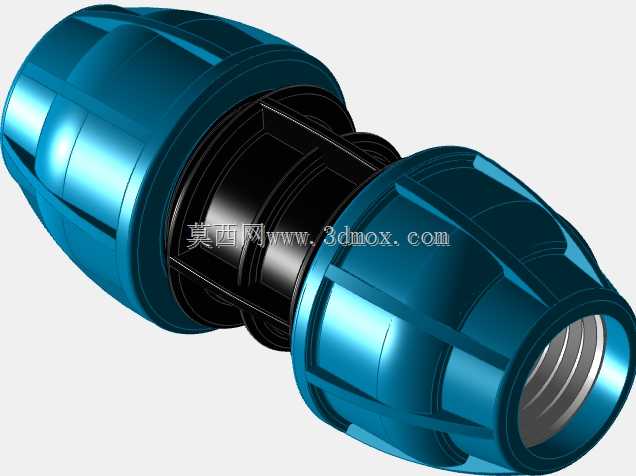

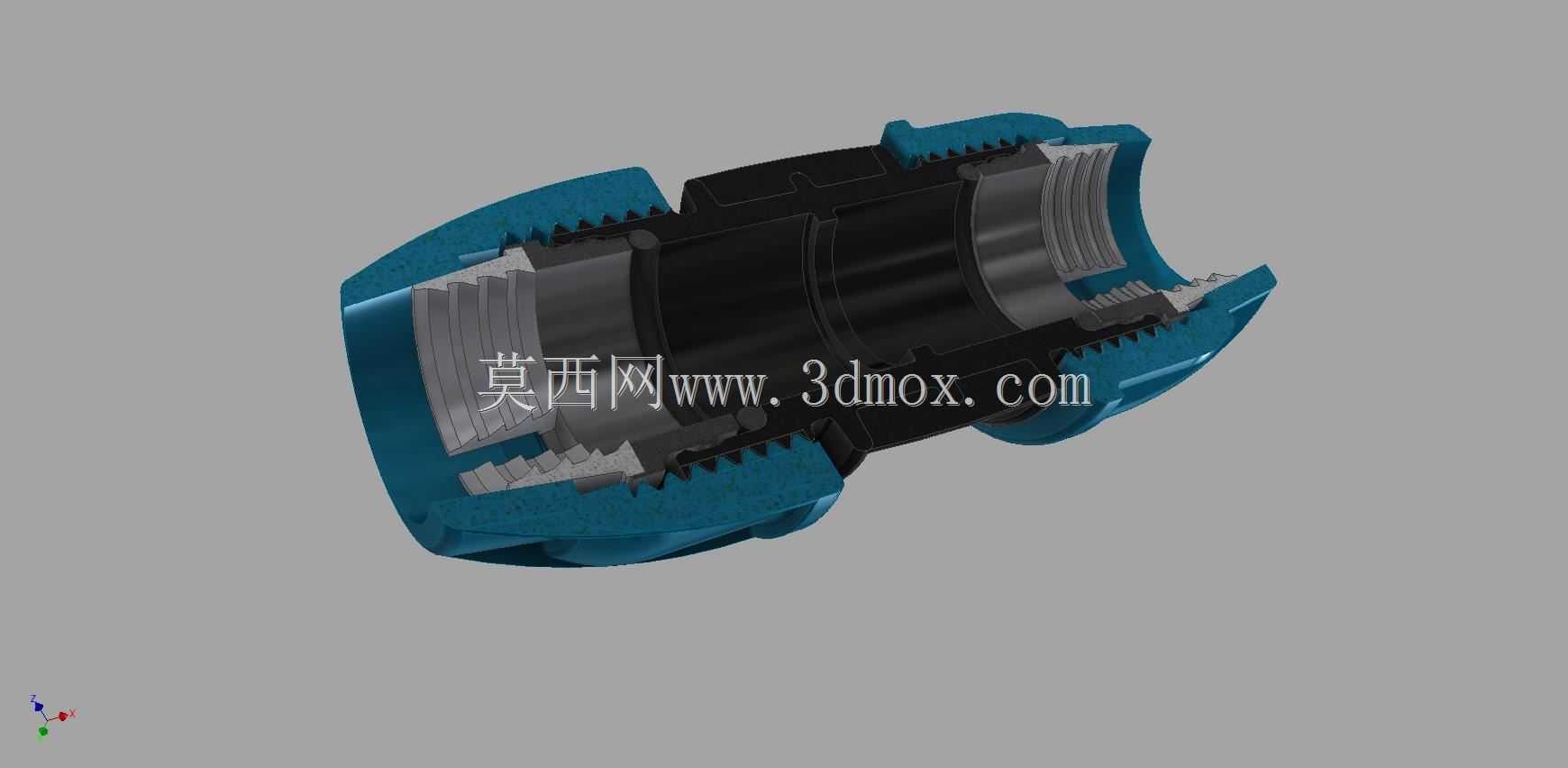

　　这款PE32规格的管道锁紧接头，主要应用在低压流体输送管路的快速接驳场景，常见于家装给排水、农田节水灌溉、小型工业循环水系统、气动管路布设等现场，无需额外套丝、粘接或者焊接作业，徒手配合普通管钳就能完成管路对接，大幅降低现场施工的技术门槛与作业时长。从结构设计逻辑来看，接头采用内外双层咬合的锁紧思路，外部蓝色的锁紧爪套带有内倾式锯齿卡牙，当PE管插入接头内腔到位后，旋紧外部压帽会推动爪套向内收缩，卡牙会均匀咬入PE管的外壁表层，形成轴向的拉脱阻力，就算管路存在小幅水压波动或者外力拉扯，也不会出现管材脱开的问题；中间的黑色主体为工程塑料注塑成型的核心承载体，内部带有定位止挡台阶，能保证两端插入的管材到位深度一致，避免出现单侧插入过浅导致的密封失效问题，内腔的密封槽内配套有楔形橡胶密封圈，当管材插入后，密封圈会在压帽的轴向推力下产生径向形变，完全填充管材外壁与接头内腔之间的间隙，阻断流体渗漏路径。

　　从安装边界来看，这款接头适配外径32mm的标准PE管材，接头整体最大外径约48mm，两端接管后的总长度约72mm，安装时需要在管材端部预留至少35mm的直线插入段，不能在管材插入段留有划痕、飞边或者椭圆变形，否则会影响咬合力度与密封效果；布设管路时接头两侧100mm范围内需要设置管卡固定，避免管路自重或者外力震动传递到接头位置，长期使用下出现密封松弛。不同于传统的粘接式或者热熔式接头，这款快接结构可以反复拆装使用，后期管路改造或者维护时，只需要反向旋松压帽就能拔出管材，不会像热熔接头那样破坏管材端部，也不会像粘接接头那样需要等待胶水固化，抢修作业时能大幅缩短停水停气的时间。

　　设计过程中针对PE管的蠕变特性做了结构优化，卡牙的倾斜角度设置为15度，既保证足够的咬入深度，又不会因为应力集中割伤管材外壁，长期受压下也不会出现管材被卡牙割裂的问题；密封圈采用丁腈橡胶材质，适配0-1.6MPa的工作压力，适用流体温度范围在0-60摄氏度，能满足绝大多数民用与普通工业低压流体输送的需求。接头的所有塑胶部件都采用抗UV改性原料，户外露天布设时也不会因为长期日晒出现快速老化脆裂的问题，内部的金属卡牙做了镀锌防锈处理，潮湿环境下使用也不会出现锈蚀卡滞，后期拆装维护依然顺畅。

　　现场施工时不需要特殊的专用工具，只需要将管材端部切平、去除毛刺，标记好插入深度，直接将管材推到接头内腔的止挡位置，然后用手旋紧压帽后再用管帽加固1/4圈即可完成安装，相比传统连接方式，单节点安装时间能缩短80%以上，对施工人员的技能要求极低，就算是非专业的运维人员也能快速完成作业。在管路系统的应力释放设计上，接头内部预留了0.5mm的轴向窜动间隙，能吸收管路因为温度变化产生的热胀冷缩变形量，避免温度应力集中在接头位置导致的渗漏或者管材开裂。
