食品行业圆柱形棒料单根分离输送装置

　　在食品加工的棒状物料处理工段，散装来料的单根有序供给一直是影响后续工序节拍稳定性的核心痛点，常见的棒状粘贴棒、面棒、糖棒等圆柱形物料，来料多为成捆堆叠状态，若直接送入后续包装、裁切或贴附工位，极易出现多根卡滞、供料间隔不均的问题，直接拉低整线生产效率。这套送料机构的设计初衷，就是针对直径公差在±0.5mm范围内的圆柱形棒料，实现从散堆料堆到单根定距输送的全流程自动化衔接，无需人工逐根分拣，适配食品车间连续化生产的作业需求。

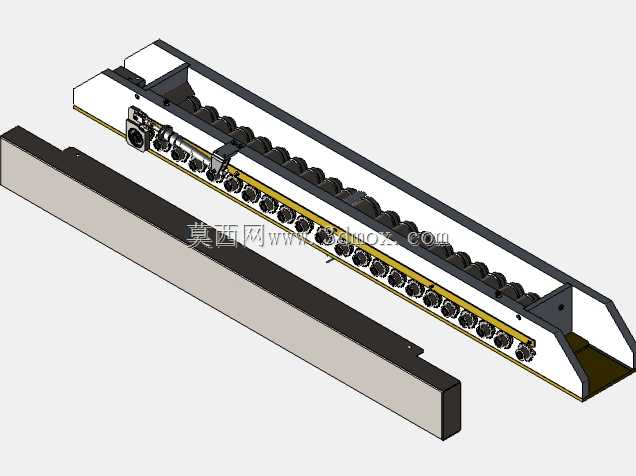

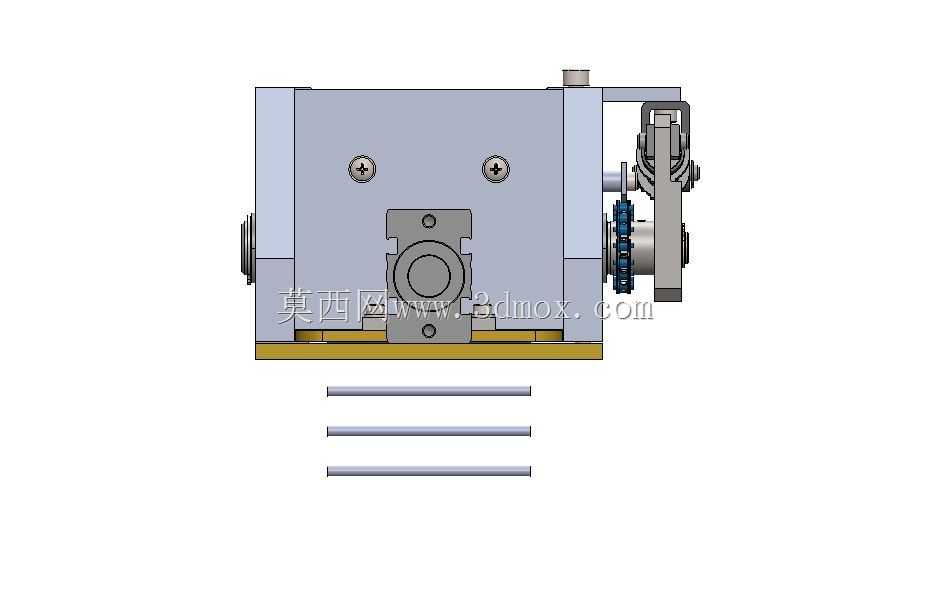

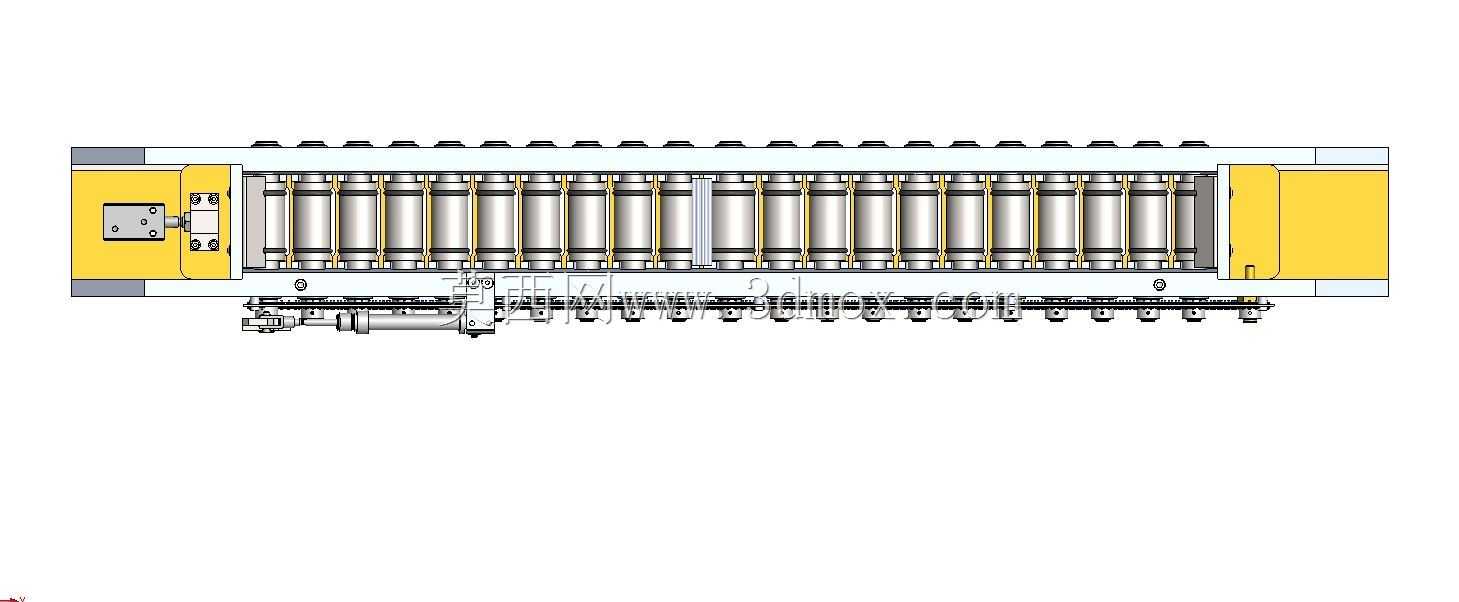

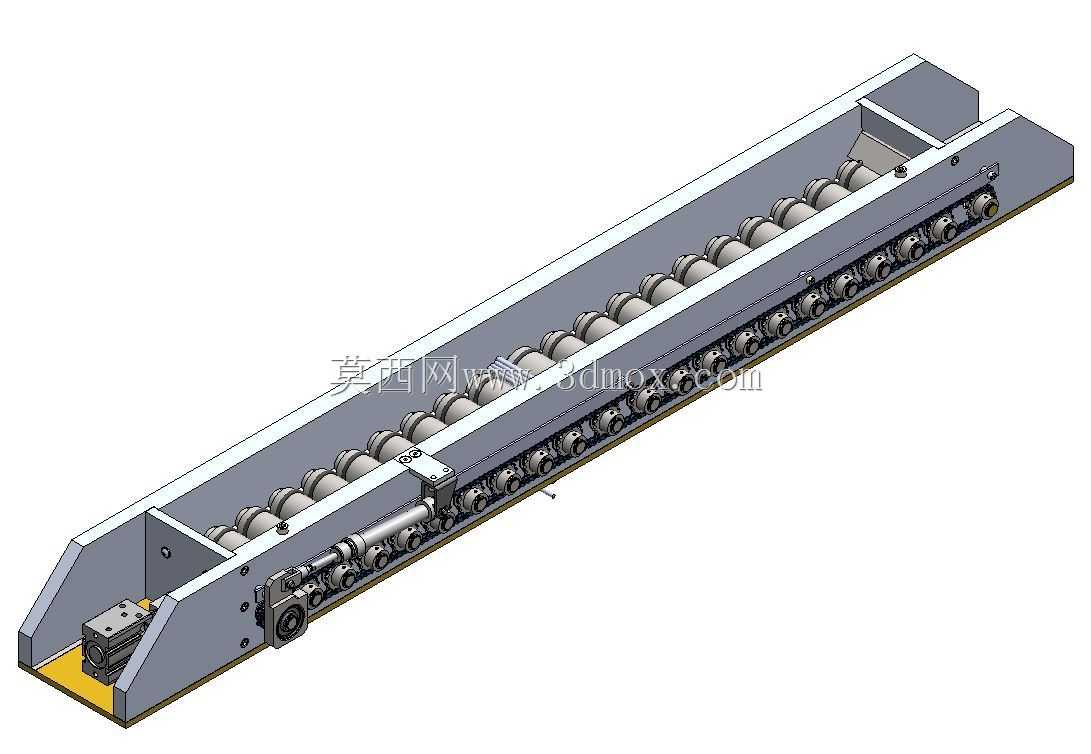

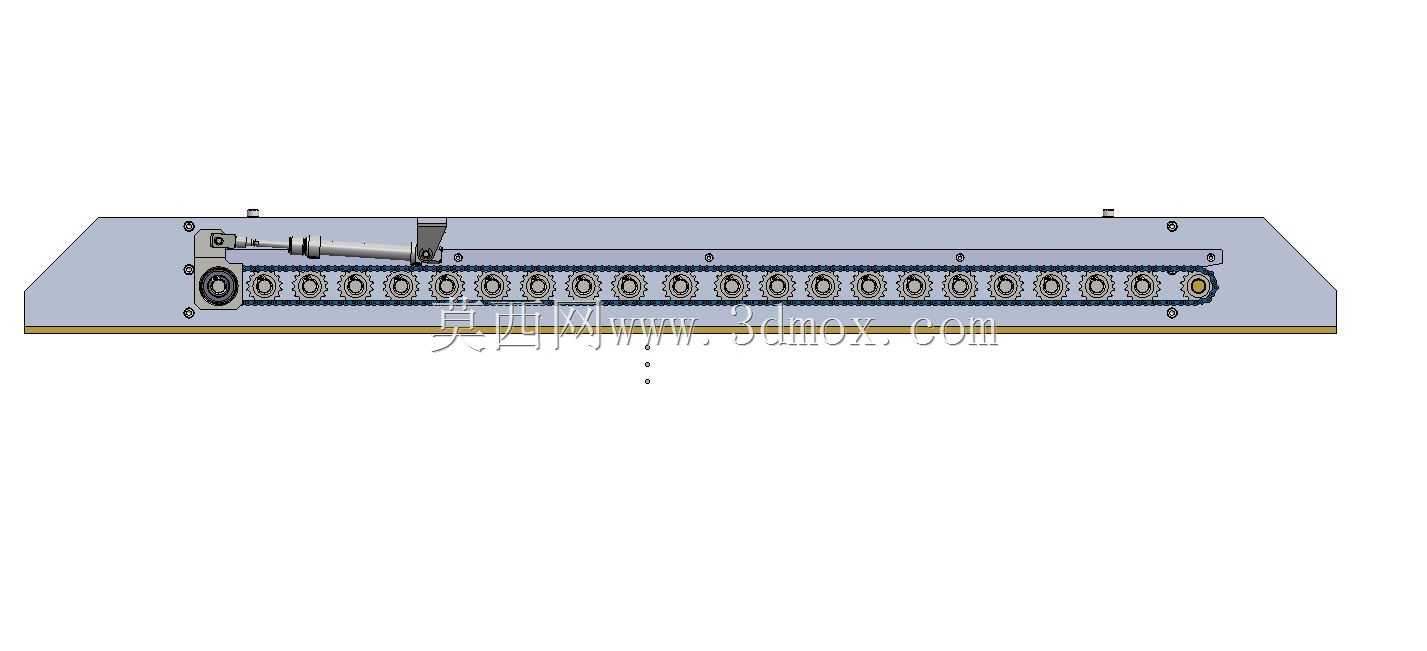

　　从结构布局来看，整套装置采用长槽式承载框架，整体为窄长型卧式布局，框架两侧设置加高挡边，避免散堆棒料在分拣过程中从侧边滚落，框架底部沿长度方向排布多组同轴旋转滚轮，滚轮的型面采用与棒料外径匹配的圆弧凹槽设计，每段滚轮的凹槽间距经过严格计算，确保同一时刻只有单根棒料能够嵌入滚轮凹槽，随滚轮转动向前输送。滚轮组的驱动端设置在装置的进料侧，采用单电机同步带传动结构，保证所有滚轮的线速度保持一致，避免棒料在输送过程中出现相对滑动导致的表面磨损，这一点对于食品类外包覆层易破损的棒料来说尤为重要。

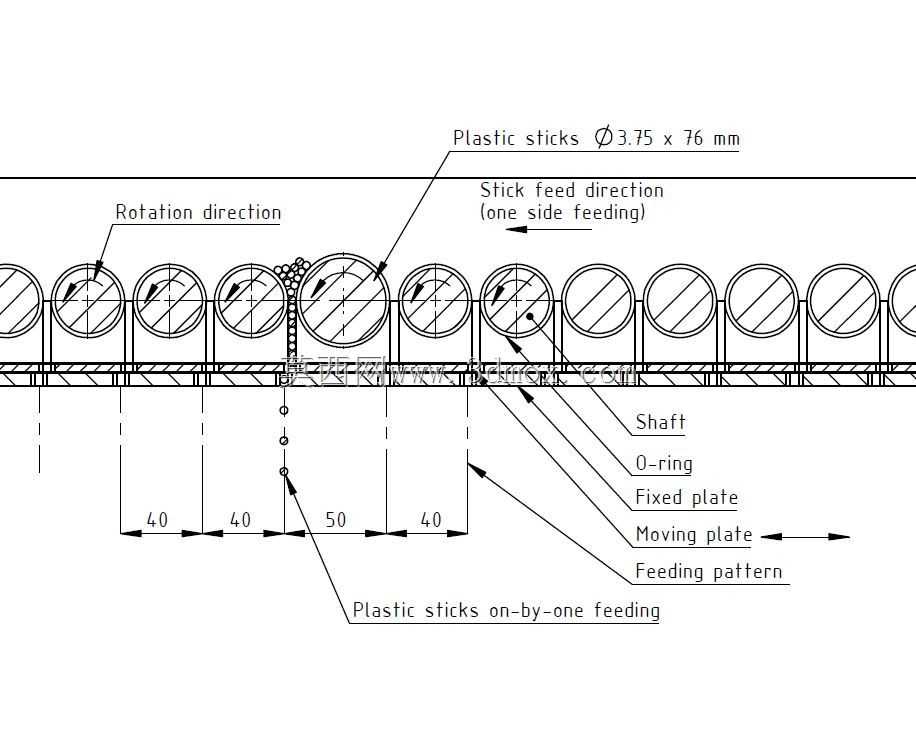

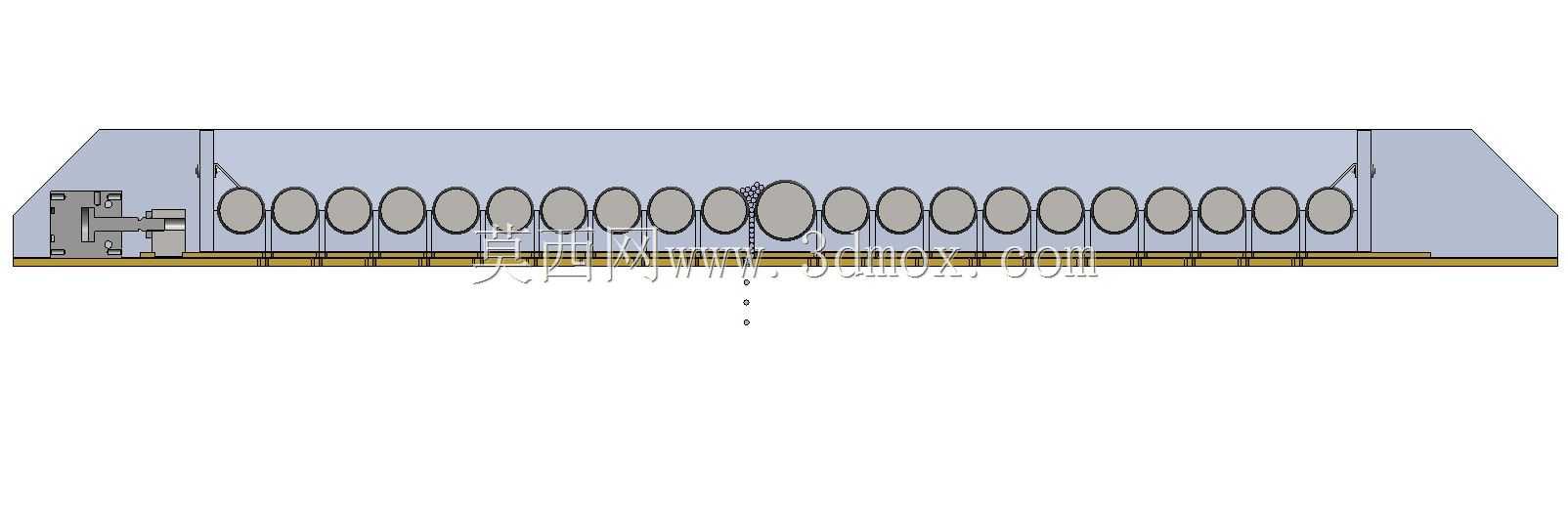

　　与滚轮组平行布置的导向导轨组件，是实现单根分离的核心结构，导轨与滚轮顶面的间隙设置为单根棒料直径的1.1倍，刚好允许单根棒料通过，堆叠在上方的多余棒料会被导轨挡在分拣段之外，随着滚轮的持续转动，下方嵌入凹槽的棒料被逐根带走，上方的棒料在重力作用下持续补入滚轮凹槽位置，形成连续的分拣供料循环。导轨的安装位置设置有腰型调节孔，可根据实际加工棒料的直径尺寸调整间隙大小，兼容一定直径范围内的棒料分拣需求，无需更换核心结构件即可快速换型，适配多规格产品的柔性生产需求。

　　装置的进料端设置为扩口式导向结构，方便成捆棒料的批量上料，作业人员可直接将整捆棒料倾倒在进料端的槽体内，无需逐根码放，降低上料作业的劳动强度；出料端设置有挡料定位块，棒料输送到末端后会被挡块暂时限位，待后续工位取料机构到位后再放行，保证前后工位的动作节拍匹配。整套装置的安装基准为底部框架的下平面，可直接通过螺栓固定在生产线的机架台面上，安装时需保证框架长度方向与后续输送方向的平行度误差不超过1mm/m，避免棒料在输送过程中出现偏斜卡滞；框架的宽度方向尺寸控制在300mm以内，长度可根据实际需要的缓存料量调整，常规配置下长度为1200mm，可同时缓存20根以上的棒料，满足120件/分钟节拍下的供料缓存需求。

　　在细节设计上，所有与棒料接触的滚轮、导轨表面均做圆弧倒角处理，避免尖锐棱角刮伤棒料表面，滚轮采用非金属耐磨材质制作，既保证足够的摩擦力带动棒料前进，又不会对食品级棒料的外包装造成压痕或污染；框架主体采用模块化拼接结构，各段滚轮组件可单独拆卸更换，日常维护时无需拆解整个框架，降低设备运维的时间成本。整套机构没有复杂的气动或检测元件，纯机械结构即可实现稳定的单根分离供料，故障率低，适合食品车间多尘、多碎屑的作业环境，长期运行也不会出现传感器误判导致的供料故障，可靠性远高于带视觉检测的复杂分拣结构，对于标准化程度高的圆柱形棒料处理场景，是性价比极高的供料解决方案。
