盒类工件自动对位输送机构设计

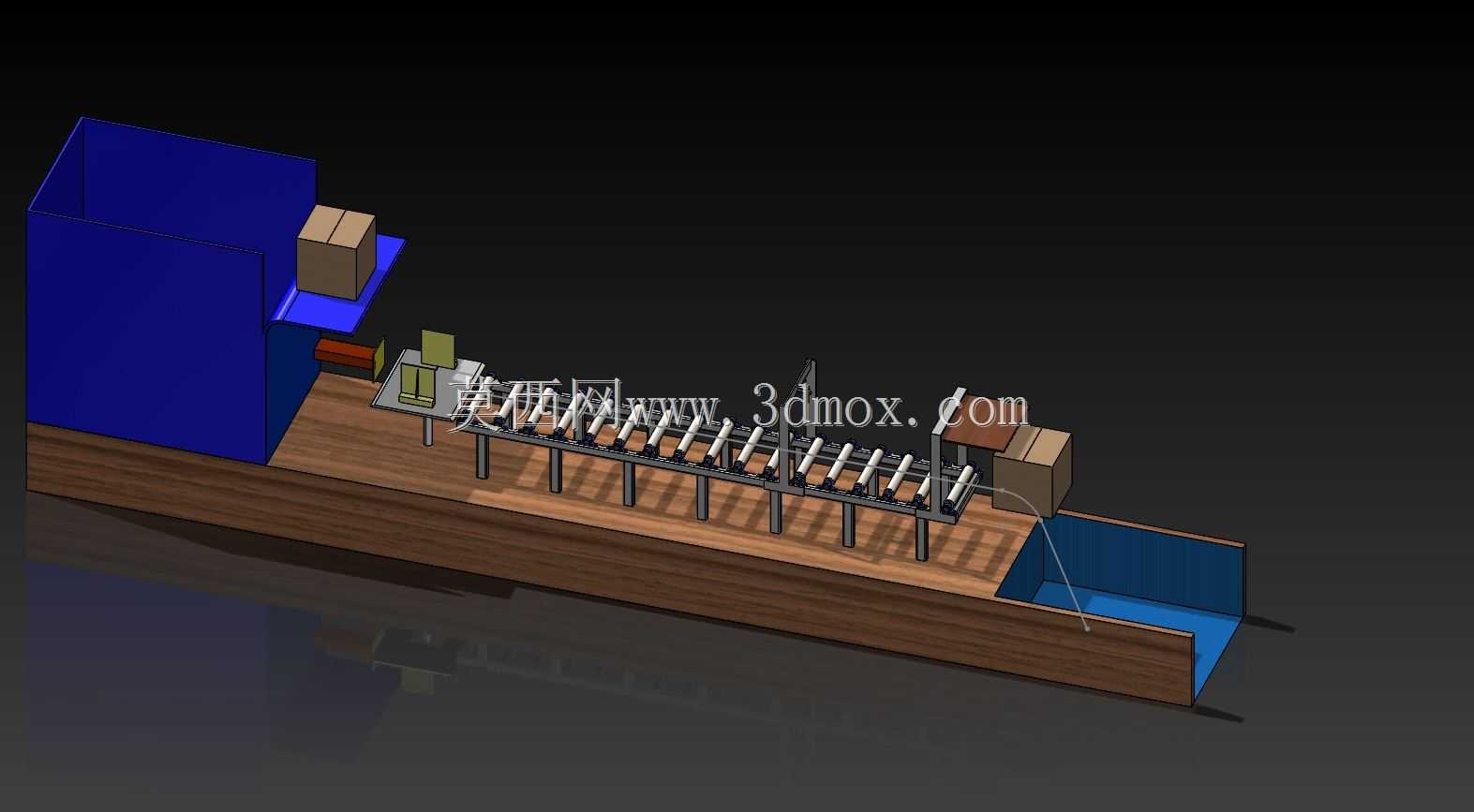

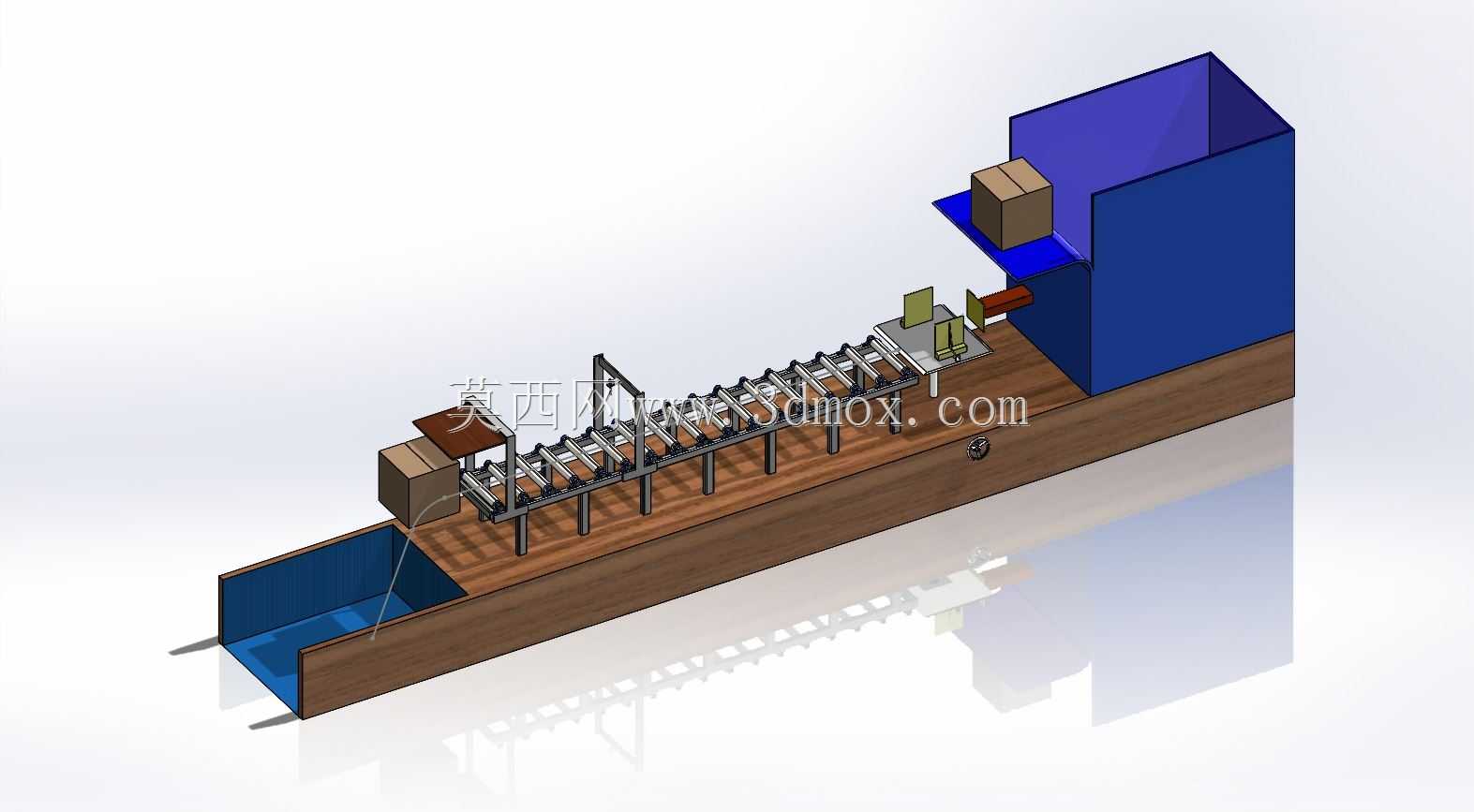

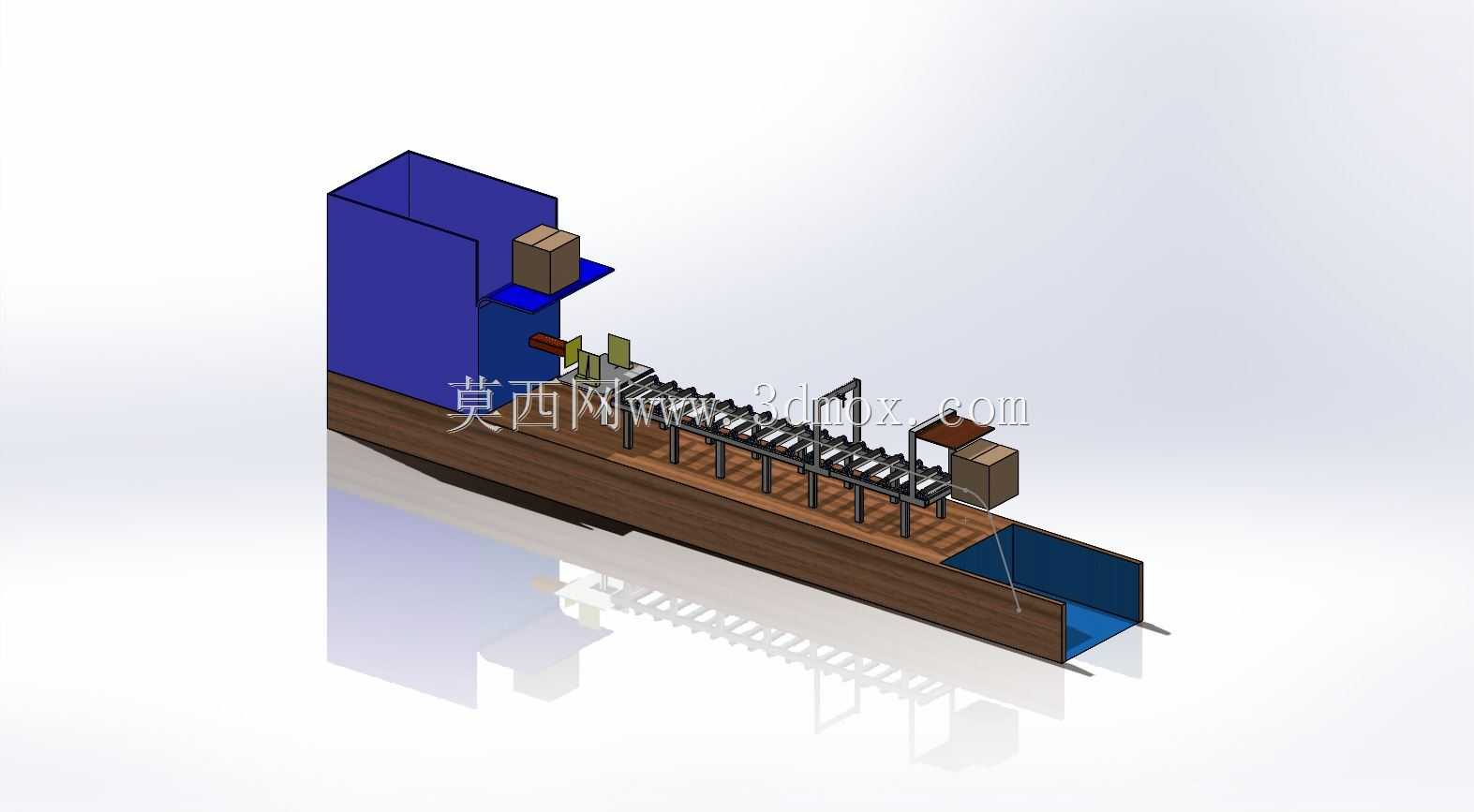

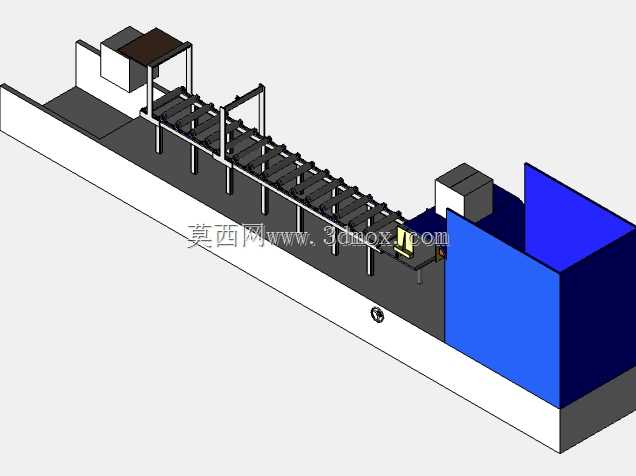

　　这套机构主要面向电子配件、小型包装件的产线中转场景，解决人工转运盒类工件时定位偏差大、转运效率低的问题，常见于电源配件组装、小型成品包装入库的工位衔接环节，可对接上游储料单元与下游加工、包装工位，无需人工反复调整工件摆放姿态。从结构布局来看，整体采用长条形卧式安装形态，主体输送段长度适配常规车间工位间距，安装时仅需预留对应长度的地面安装空间，两侧预留不小于300mm的维护通道即可，进料端的储料仓采用立式围挡结构，可容纳一定批量的待转运盒件，减少人工补料频次。

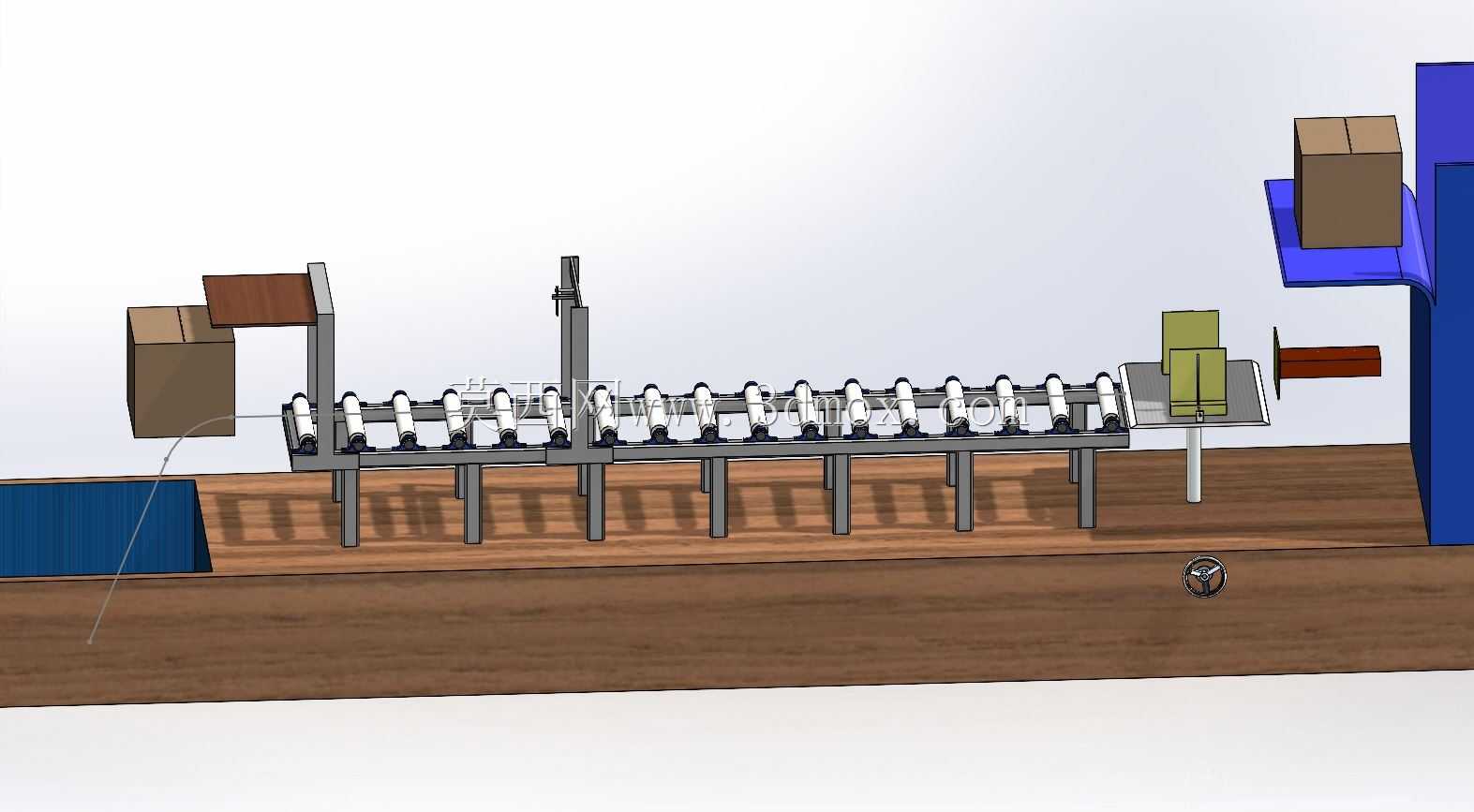

　　对位环节设置在储料仓出料口位置，采用双侧可调限位挡块结构，可根据盒件的实际外形尺寸调整挡块间距，确保每次从储料仓送出的盒件都能处于输送线的居中位置，避免后续输送过程中出现卡滞、偏斜掉落的问题。推料机构采用直推式动作逻辑，对位完成后推板平稳伸出，将盒件推送至滚筒输送段的起始位置，推进行程可根据盒件宽度做适配调整，推力参数设置在不会压损盒体的区间内，适配纸质、薄塑料等常见盒类包装的材质特性。滚筒输送段采用密集排布的无动力滚筒搭配侧边导向条，盒件被推送至输送段后，依靠前段推力与滚筒的低摩擦特性平稳向前输送，导向条可全程约束盒件的行进方向，避免输送过程中出现位置偏移，输送段末端可直接对接下游设备的进料口，无需额外增设转接对位机构。

　　设计过程中优先考虑了机构的通用性，所有与盒件接触的限位件、推板、导向条都采用可快拆的安装结构，更换生产批次时仅需调整对应部件的位置或更换适配尺寸的配件，无需对主体机架做大规模改动，缩短产线换型的调整时间。机架主体采用标准工业铝型材拼接搭建，整体重量较轻，安装时无需做特殊的地面预埋处理，调平脚杯可适配车间地面的微小高度差，确保输送面处于水平状态，避免盒件输送过程中出现自行滑移的问题。储料仓的出料口高度与输送面高度差经过反复校核，确保盒件从料仓落至对位工位时不会出现翻倒、磕碰的情况，出料口的挡边做了圆弧过渡处理，避免刮擦盒体外表面。

　　整套机构的动作逻辑简单可靠，没有复杂的多轴联动结构，日常维护仅需定期检查滚筒转动顺滑度、推料动作的响应速度即可，故障率低，适合长时间连续运行的产线使用，可有效替代人工完成盒件的取料、对位、输送工序，降低工位操作人员的重复劳动强度，同时提升工位间工件转运的位置一致性，为下游设备的自动化作业提供稳定的来料位置保障。在安装边界方面，进料端储料仓的顶部预留了补料操作空间，可适配人工补料或自动上料机构对接，输送段的底部预留了走线空间，可配套安装传感器来检测盒件到位情况，实现与上下游设备的信号联动，无需额外增设安装支架。
