U型槽式螺旋给料输送设备结构设计

项目分类:输送机 发布时间:2025-01-01 ID:874497
  • U型槽式螺旋给料输送设备结构设计
  • U型槽式螺旋给料输送设备结构设计
  • U型槽式螺旋给料输送设备结构设计

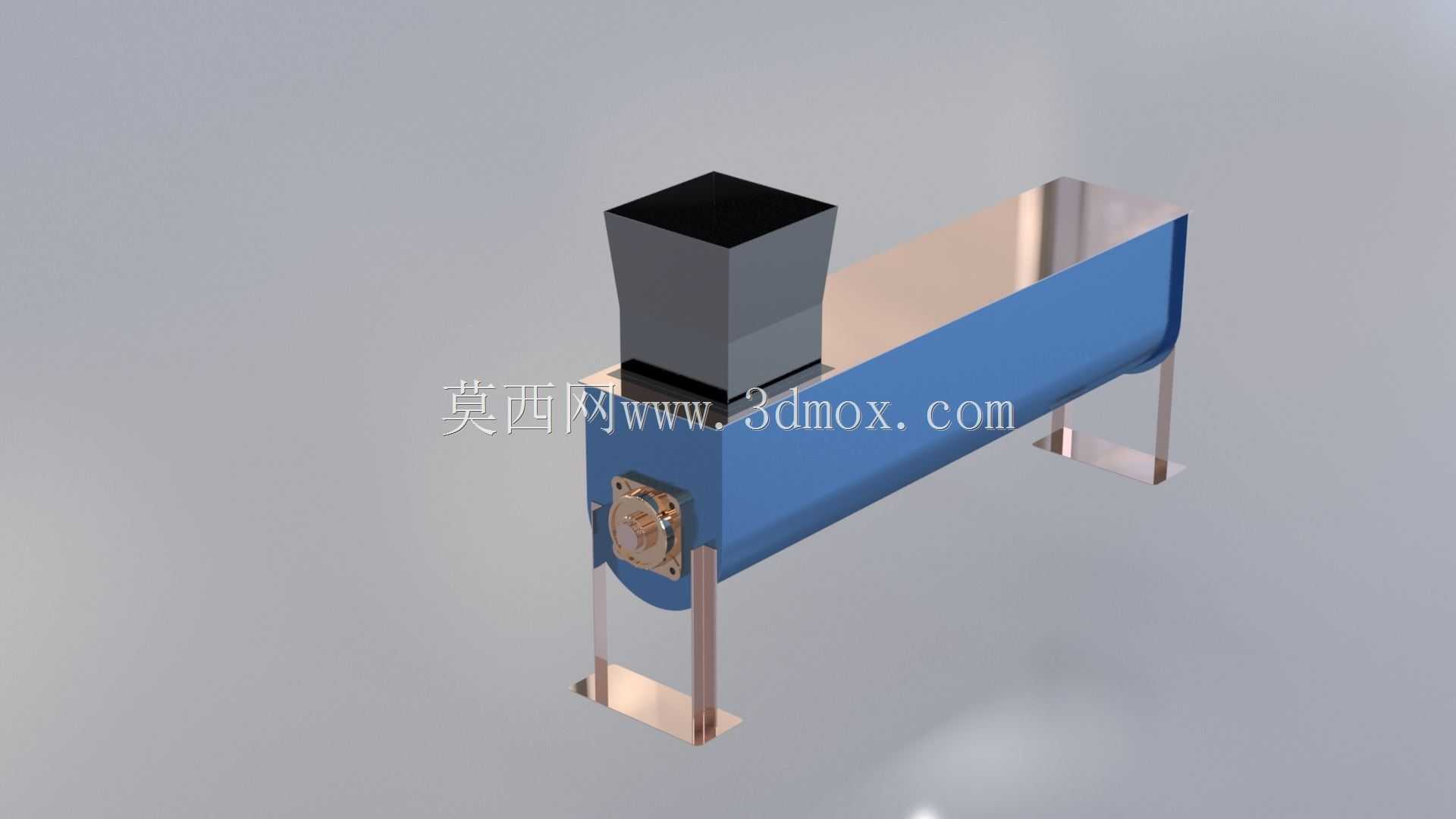

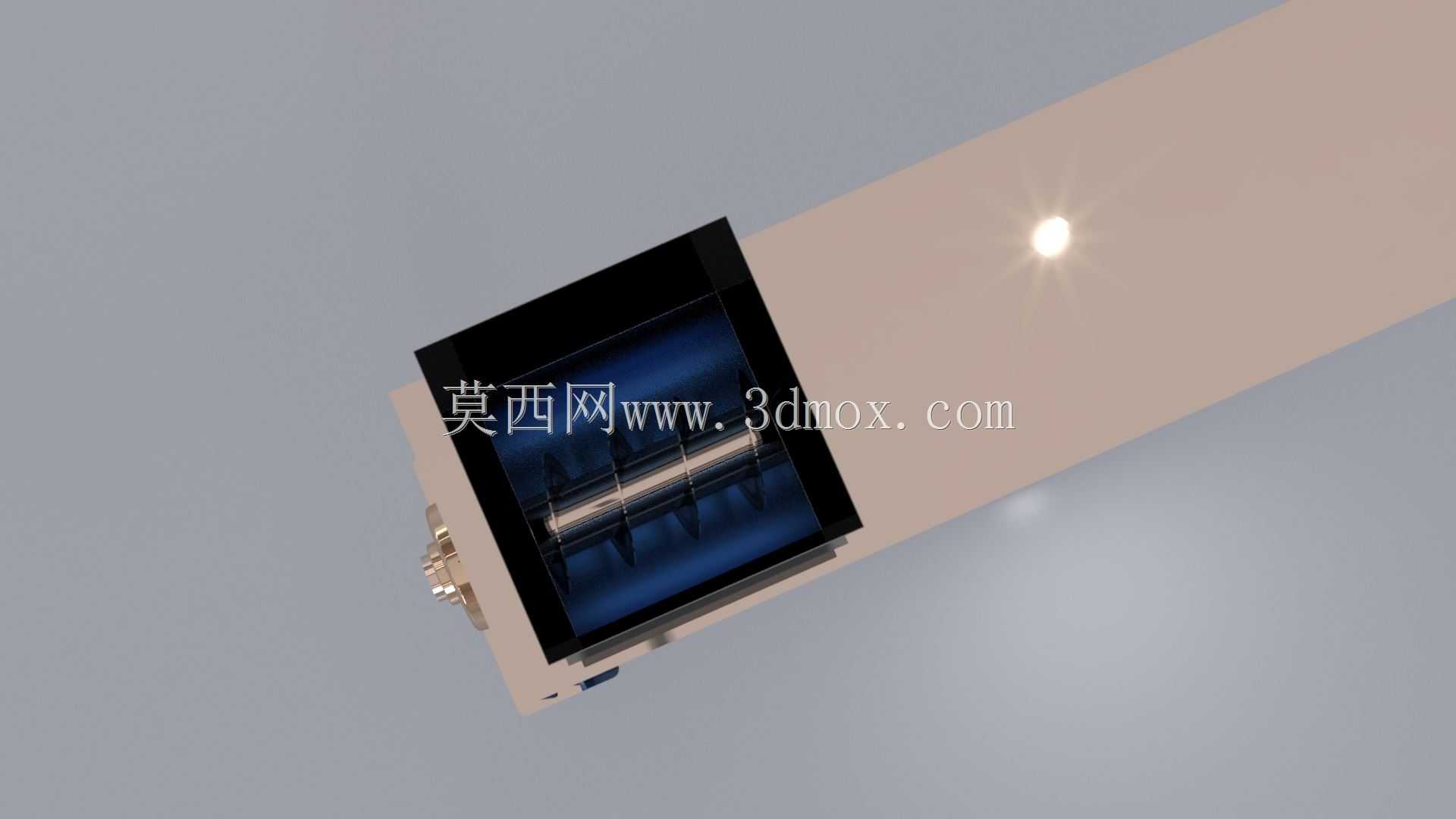

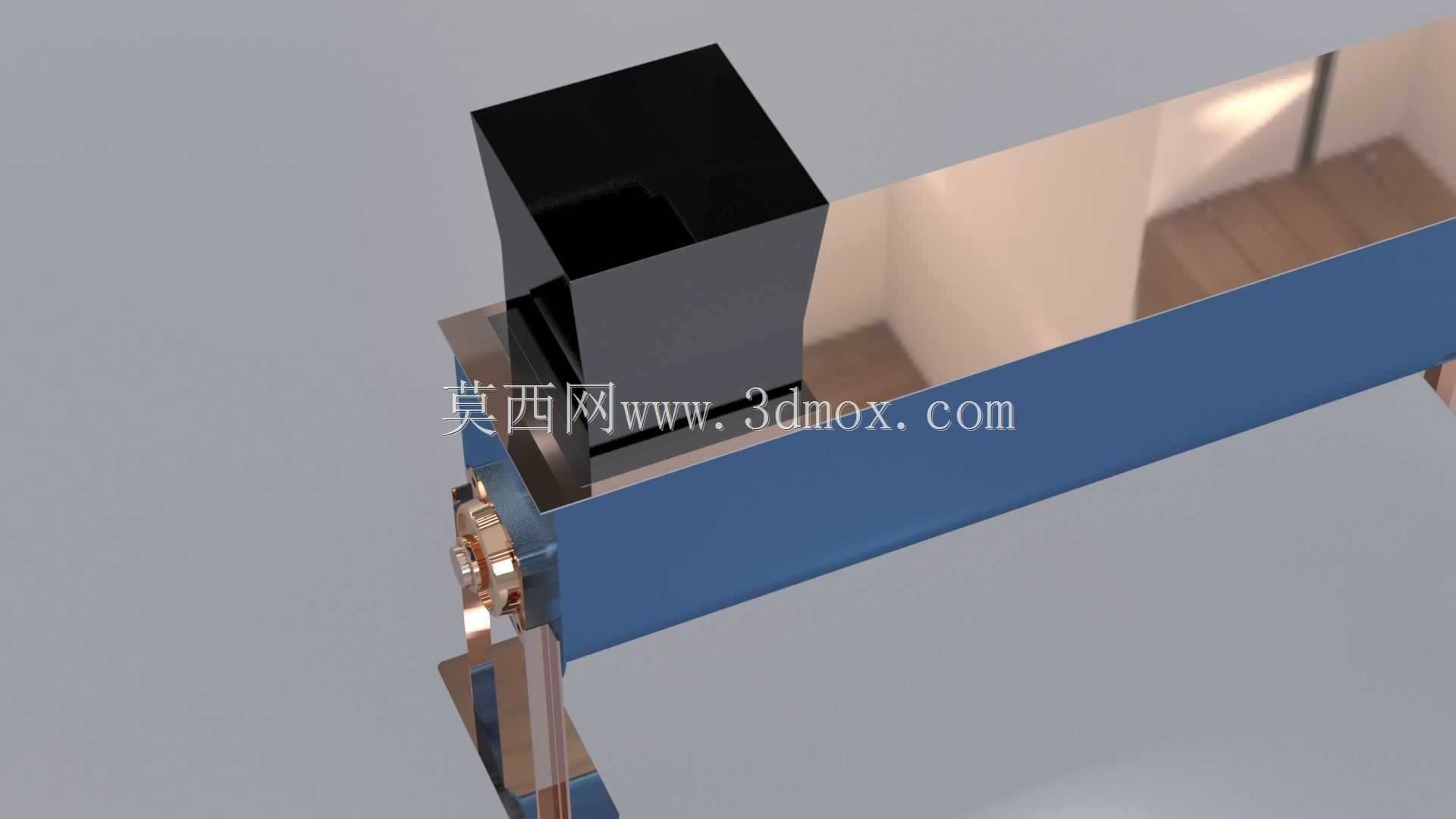

  在散状物料处理的各类生产场景中,螺旋输送设备始终是短距离密闭输送环节的核心选型,从粮食加工车间的粉料转运、食品生产线的颗粒配料,到建材行业的粉体投料、化工场景的半固态物料移送,这类设备凭借结构紧凑、输送过程密闭无撒漏、布置灵活的特点,覆盖了绝大多数中小输送量的工况需求。本次设计的U型槽式螺旋输送结构,针对常规水平或小倾角安装场景做了针对性优化,整体采用开放式U型槽体搭配顶部敞口进料斗的结构,进料段设置在槽体一端上方的方形接料口,可直接对接上游料仓、振动给料机或人工投料工位的出料端,出料端设置在槽体尾部下方,可匹配下游搅拌设备、包装机或输送管线的进料接口,避免物料转接过程中的落差积料问题。

  从结构组成来看,核心输送部件为连续螺旋叶片与中心传动轴的焊接组件,螺旋叶片的螺距参数针对常规散料的摩擦特性做了匹配,针对流动性较好的颗粒类物料采用等螺距设计,避免物料在输送过程中出现挤压结拱的问题;槽体作为承载物料与支撑螺旋轴的主体结构,采用折弯成型的U型截面,侧壁厚度满足满负荷输送时的刚性要求,避免长距离布置时出现槽体变形剐蹭螺旋叶片的问题。螺旋轴的两端采用带座轴承支撑,驱动端设置端盖密封结构,搭配填料密封组件阻挡细粉物料进入轴承腔,延长轴承维护周期;驱动侧采用直联减速电机的布置方式,电机与减速机通过法兰直接连接在槽体端部的安装座上,省去了链传动或带传动的额外张紧结构,减少设备整体占地空间,同时降低传动环节的功率损耗。

  安装边界方面,槽体下方设置两组可调高度的支撑腿,支撑腿底部带有安装固定板,可通过膨胀螺栓直接固定在车间地面或设备平台上,支撑腿的高度可根据上下游设备的接口高差做±50mm范围内的调整,适配不同生产线的布置高差需求;设备整体宽度控制在合理范围内,预留出侧边的检修空间,日常维护时可直接打开槽体顶部的快开压盖检查螺旋叶片磨损情况,无需整体拆解槽体结构。进料口的方形法兰尺寸匹配常规料仓的出料接口标准,可直接通过螺栓连接配套的软连接结构,减少投料过程中的粉尘外溢;出料口的圆形法兰可对接不同规格的溜管,适配不同下游设备的进料尺寸。

  设计过程中针对不同物料的输送特性做了结构预留,若输送磨损性较强的物料,可在螺旋叶片边缘加装可更换的耐磨衬条,槽体内壁也可粘贴耐磨衬板,降低物料对基体的磨损速率;若输送含水率较高的粘性物料,可调整螺旋叶片的表面粗糙度,减少物料粘附在叶片上的概率,同时在端盖位置增加吹扫接口,可定期通入压缩空气清理轴承位置的积料。设备的驱动功率根据输送长度与物料容重匹配,常规3米长度规格可满足每小时数立方的散料输送需求,针对大输送量工况可通过加大螺旋直径、提高螺旋转速的方式调整参数,同时对应加强槽体与支撑结构的刚性,避免高速运转时出现设备共振问题。

  在三维建模过程中,所有部件均按照实际加工装配关系做了约束配合,螺旋叶片与槽体内壁的间隙控制在合理范围,既避免间隙过小出现运转剐蹭,也防止间隙过大导致物料残留;轴承座与槽体端板的安装孔位做了同轴度校验,保证螺旋轴运转时的径向跳动量在允许范围内,减少运转过程中的噪音与轴承磨损。驱动端的连接法兰做了止口定位设计,保证减速机输出轴与螺旋轴的同轴度,避免偏心安装导致的轴封泄漏问题。支撑腿与槽体的连接采用螺栓紧固结构,可根据现场安装需求调整支撑位置,适配不同的安装基础条件。
