带钢球保持架的平盘转盘式轴承结构

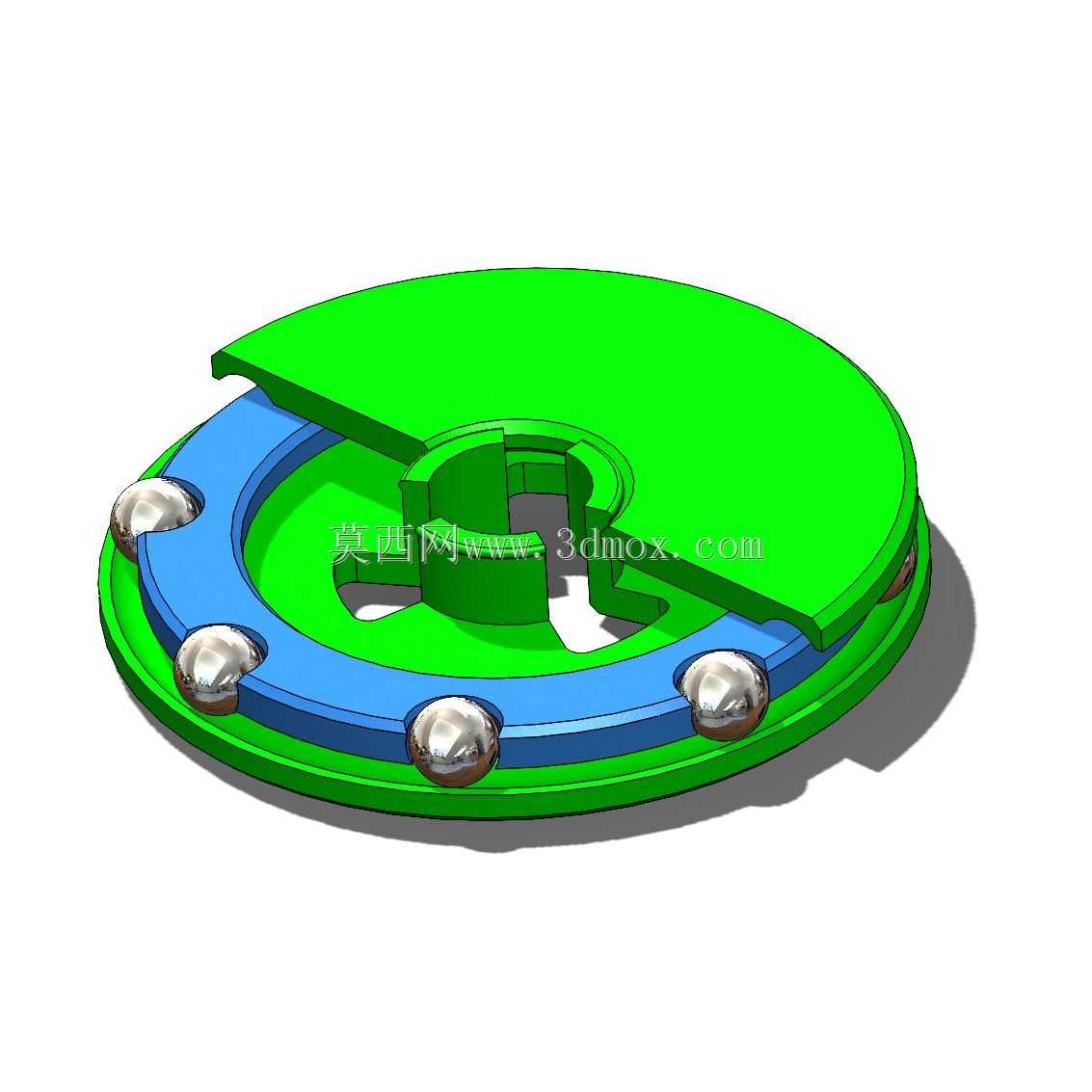

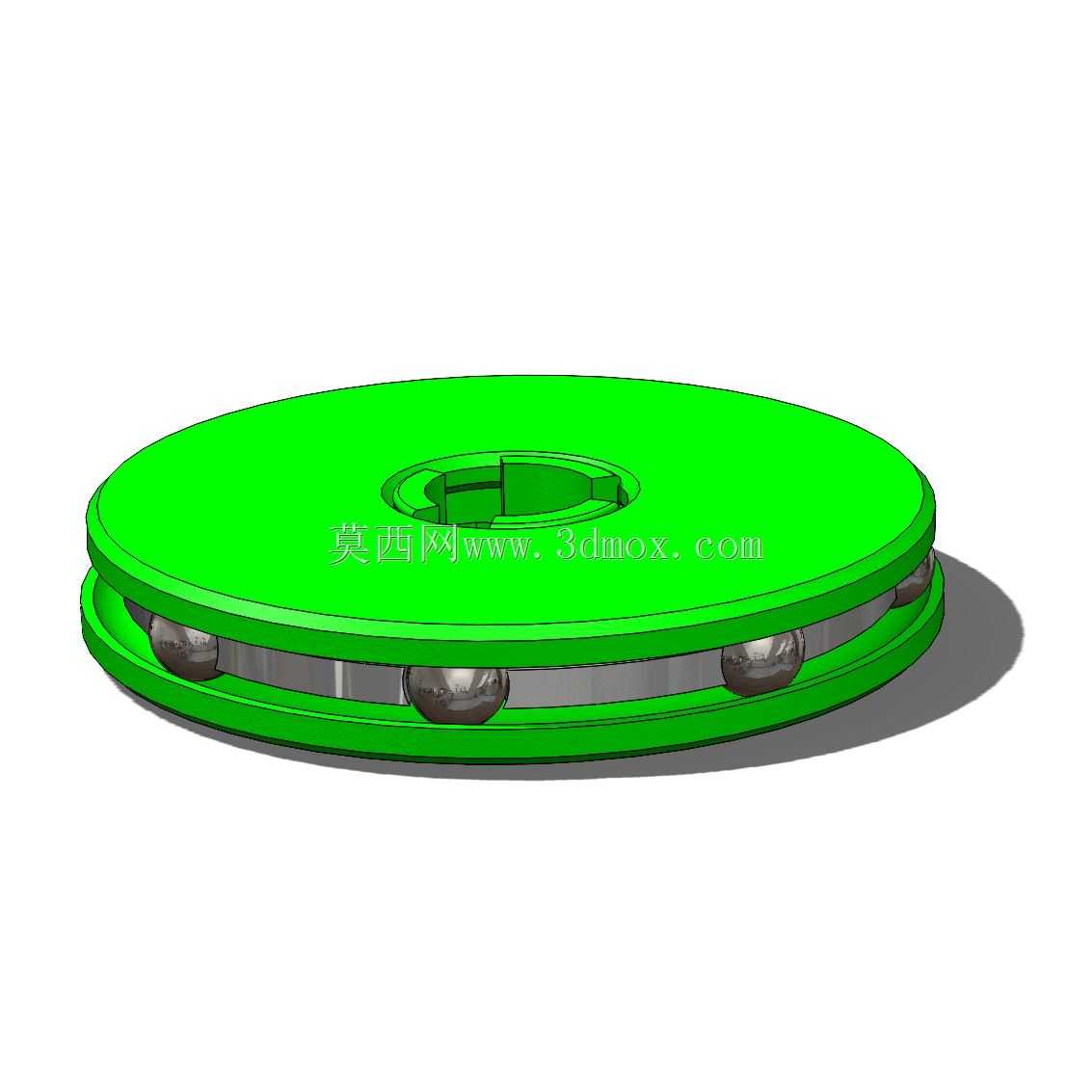

　　这类平盘转盘轴承的应用场景覆盖低转速高轴向承载的回转工位，常见于小型旋转工作台、桌面级转台、手动旋转展示架、小型工装夹具的回转基座，部分轻量化3D打印制作的版本也可用于创客项目的转动支撑环节，适配需要低阻力轴向回转、径向载荷占比极低的使用场景。从结构功能来看，该结构采用上下两片盘体作为承载基体，中间设置环形保持架对钢球进行周向定位，钢球直径选用10mm规格，保持架上的球兜采用等间距排布设计，避免钢球在运转过程中出现相互挤压、蹭碰的问题，同时保证回转过程中钢球的滚动轨迹稳定，不会出现脱出滚道的情况。

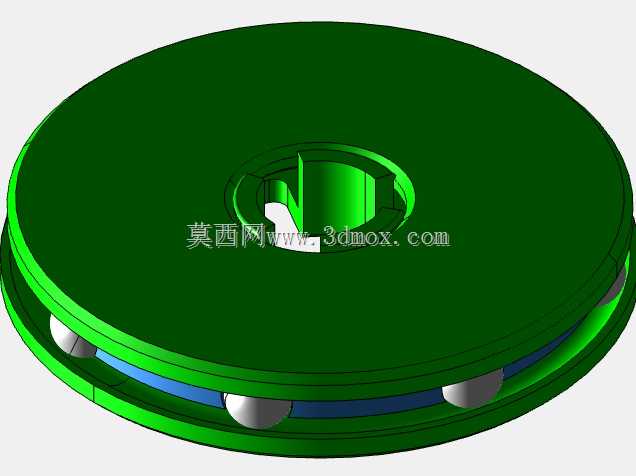

　　上盘体设置有中心定位凸台，可与配套的转动部件实现中心孔定位，下盘体对应位置设置避让空腔，既可以减少转动过程中的摩擦接触面积，也能为中心轴的安装预留足够空间，避免轴端与盘体发生干涉。设计过程中优先考虑轴向承载能力的匹配，滚道的圆弧曲率略大于钢球半径，保证钢球与滚道的接触为点接触向小面积面接触过渡，既降低回转阻力，也能避免应力集中导致的滚道压溃变形。保持架的厚度略小于钢球直径，确保钢球突出保持架上下端面的尺寸一致，上下盘体的滚道深度经过匹配计算，装配完成后上下盘体之间预留微小间隙，避免盘体直接接触产生滑动摩擦，所有回转摩擦全部来自钢球与滚道的滚动接触，大幅降低转动阻尼。

　　安装边界方面，该转盘的整体轴向高度较低，属于薄型回转支撑结构，中心凸台的外径与常规小型转台的安装孔尺寸适配，下盘体可通过周向布置的安装孔与基座进行固定，上盘体可根据实际使用需求加工对应的安装孔位连接转动负载，整体径向轮廓为正圆形，安装时不需要预留额外的周向避让空间，仅需在中心位置预留对应尺寸的通孔用于走线或者穿装中心定位轴即可。结构的可修改性较强，可根据实际负载需求调整钢球的排布数量，增加钢球数量即可提升整体轴向承载能力，也可根据使用场景调整钢球直径，对应修改保持架球兜尺寸与上下盘滚道曲率即可完成适配，不需要对整体结构框架进行大幅改动。

　　对于3D打印制作的场景，该结构所有零件均无复杂倒扣，可直接采用FDM工艺打印，不需要额外添加支撑结构，打印完成后清理毛刺即可完成装配，钢球采用标准件可直接采购，不需要单独定制加工，整体制作成本较低，适合快速验证小型回转结构的功能。滚道的表面粗糙度会直接影响回转手感与使用寿命，打印时可适当降低层高提升滚道表面光滑度，也可在装配时在滚道内涂抹少量润滑脂进一步降低转动阻力，减少钢球与滚道的磨损。上下盘体的缺口设计一方面是为了减少打印材料的用量，另一方面也可作为安装时的定位卡口，与配套部件的凸台卡合后可传递扭矩，避免上盘与负载之间出现相对滑动。保持架采用环形分体式设计，装配时可先将钢球逐个压入保持架的球兜内，再将保持架连同钢球一起放入下盘滚道，最后扣合上盘即可完成整体装配，不需要额外的紧固件连接，依靠滚道对钢球的限位即可实现上下盘的连接，装配过程简单便捷，后期维护时也可快速拆解更换磨损的钢球或者清理滚道内的杂物。
