3D打印叶轮式流量检测装置结构

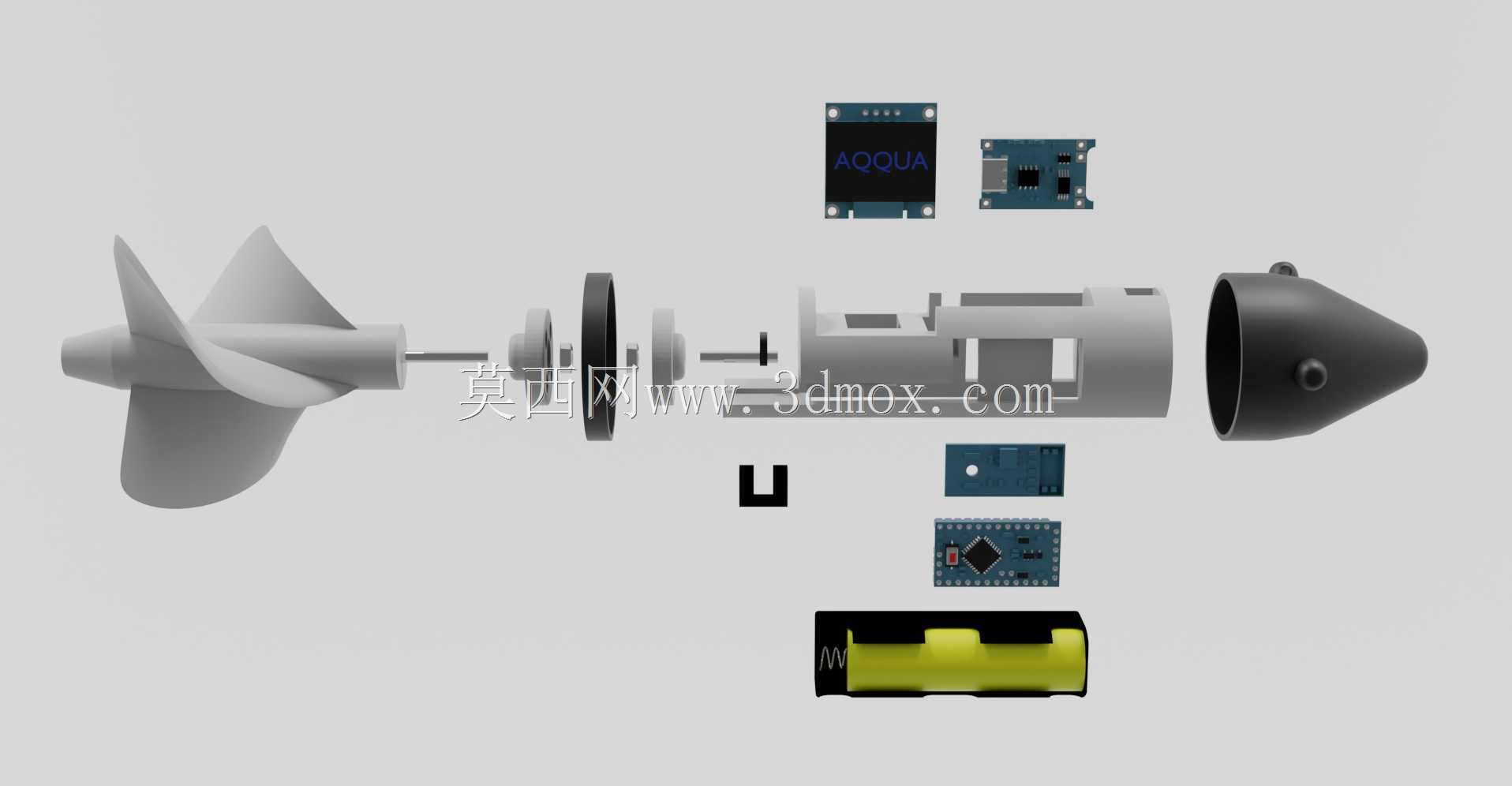

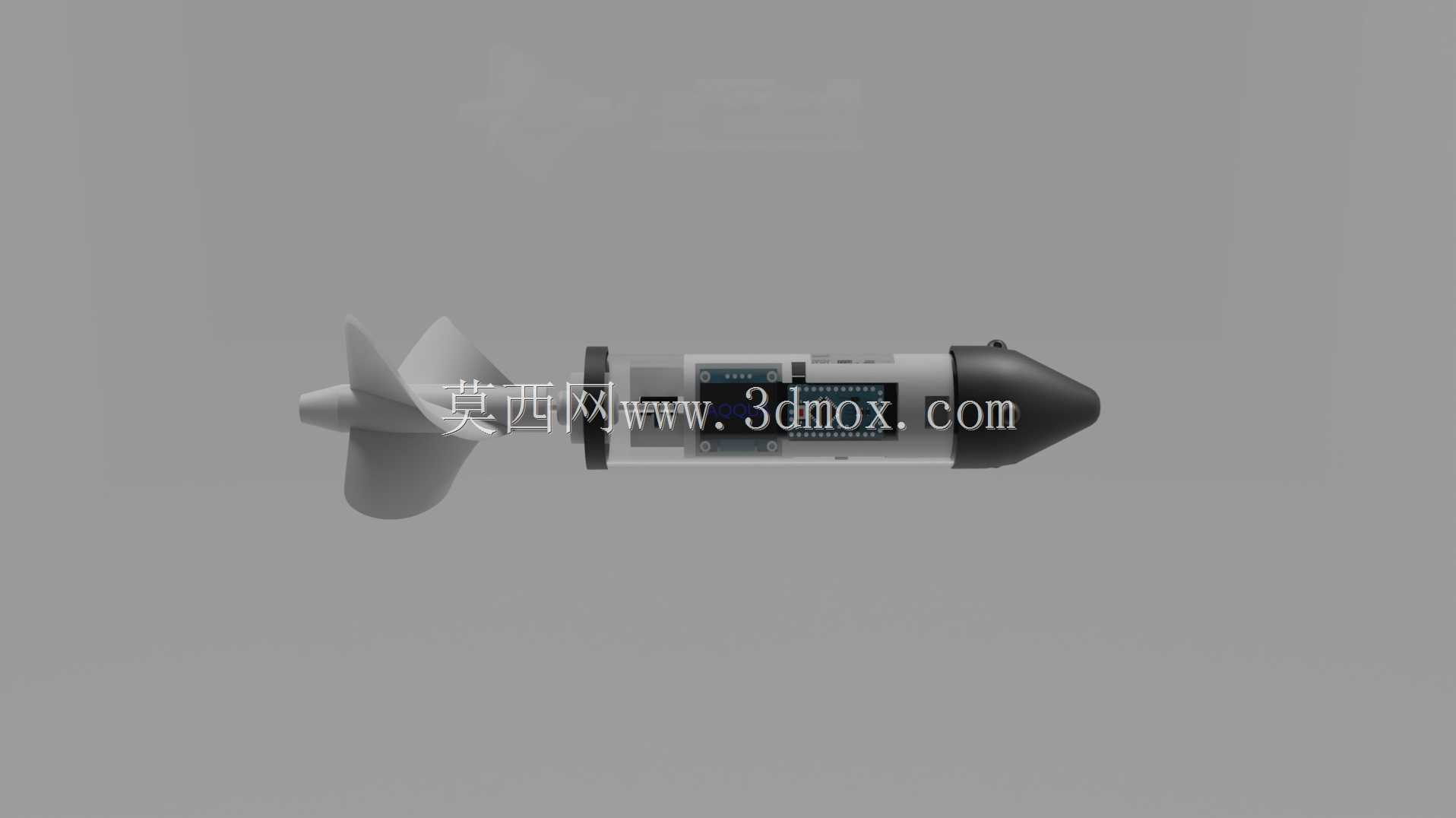

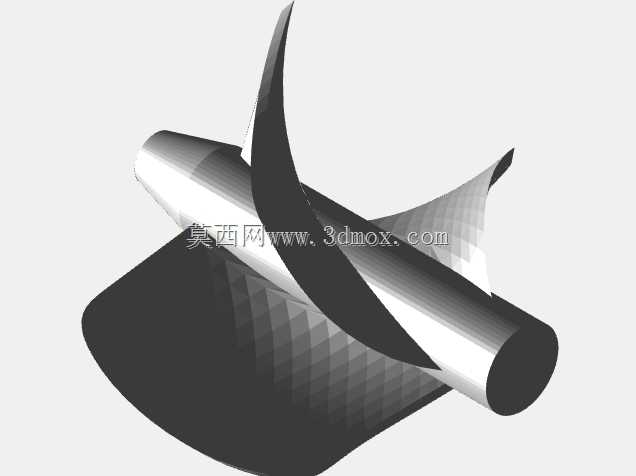

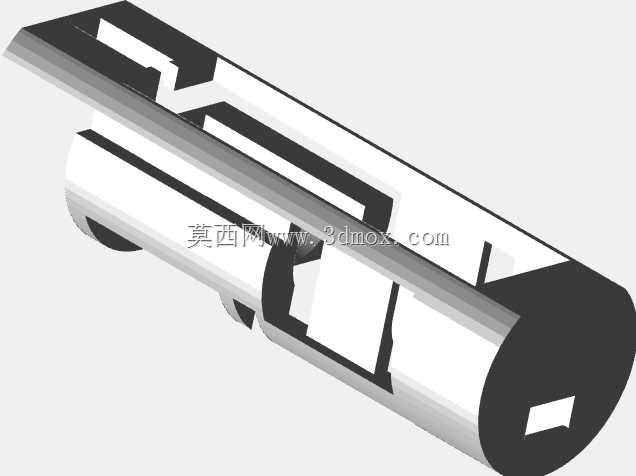

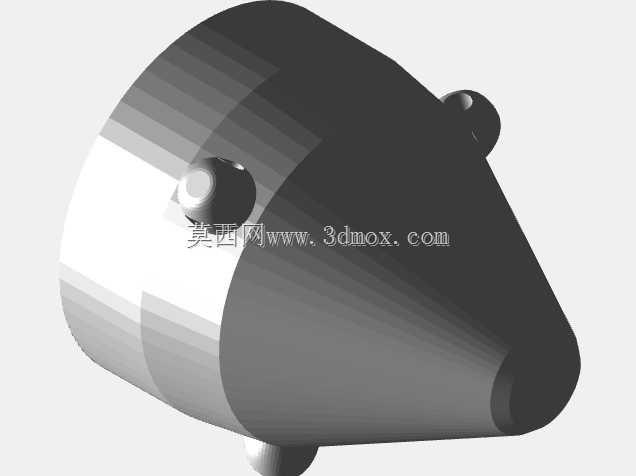

　　这款叶轮式流量检测装置的结构设计，核心围绕小口径流体管路的在线流量监测需求展开，在民用净水系统、小型实验流体回路、微型灌溉管路这类场景中，这类插入式流量检测部件不需要对原有管路做大规模改动，就能实现流体流速到电信号的转换，为后端流量统计、流速超限报警提供基础数据支撑。从结构拆分来看，前端的螺旋叶轮是直接接触流体的动力转换部件，叶片的扭角经过反复校核，在低流速工况下也能被流体推动旋转，不会出现低流速下叶轮卡滞、检测数据失真的问题；叶轮中心的转轴采用耐磨低阻的设计思路，减少长期流体冲刷下的转动磨损，延长部件的连续工作寿命。叶轮后侧的腔体是信号检测与电路承载区域，这个区域做了严格的流体隔离设计，避免管路内的流体渗入电路部分造成元器件短路，腔体的壁厚均匀性是设计时的重点考量，既保证足够的结构强度承受管路内的流体压力，又不会因为壁厚过大增加整体重量、挤占内部电路的布置空间。装置最前端的导流头做了锥形流线型处理，能够减少流体进入检测段时的紊流产生，让流体更平顺地冲击叶轮叶片，保证叶轮转速和流体流速的线性对应关系，降低检测数据的非线性误差。

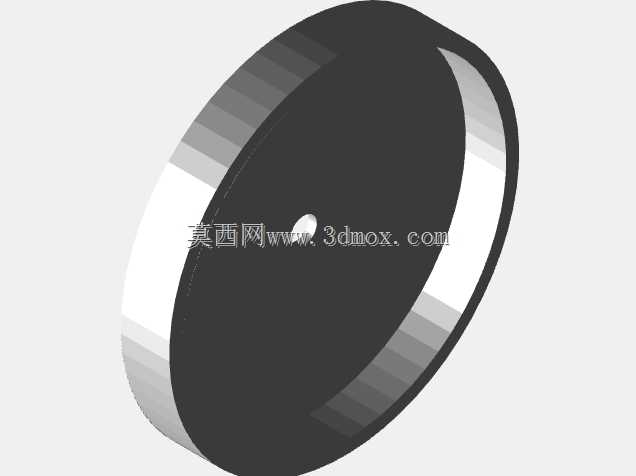

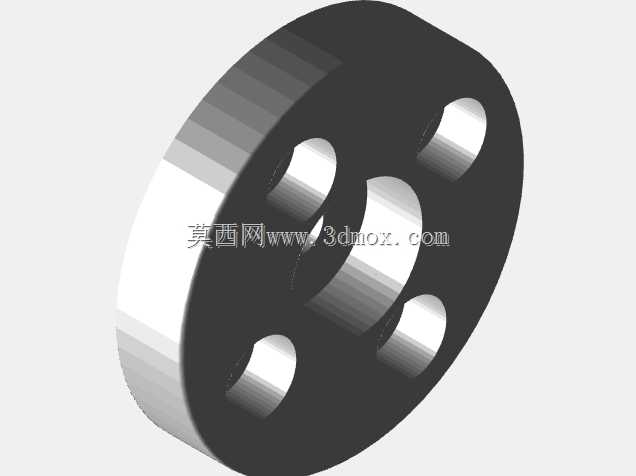

　　从安装边界来看，这款装置整体采用同轴插入式结构，适配的管路内径和装置主体外径的配合公差控制在合理范围，安装时只需要在对应管段预留匹配的安装接口，不需要额外加装变径接头，减少管路连接点的泄漏风险；整体轴向长度控制在紧凑区间，不会在管路中占用过长的安装空间，适合空间局促的小型流体回路布置。在结构细节处理上，叶轮和主体腔体之间预留了合适的转动间隙，既不会因为间隙过小导致流体中的微小杂质卡滞叶轮，也不会因为间隙过大造成流体旁通，影响叶轮的转动效率；电路腔体的外壁做了防滑的结构处理，方便安装时的旋拧操作，不需要额外的专用工具就能完成部件和管路的对接固定。

　　这款结构在设计时充分考虑了3D打印的工艺特性，所有的悬空结构都添加了合适的自支撑角度，打印完成后不需要复杂的支撑去除工序就能得到合格的零件表面，各个配合面的尺寸公差按照3D打印的工艺精度做了适配调整，打印完成后只需要简单的表面清理就能完成组装，不需要二次机加工就能满足装配精度要求。从实际使用的工况适配来看，这款结构可以适配常温的清水、低腐蚀性的流体介质检测，整体结构没有易损的复杂传动部件，日常维护只需要定期清理叶轮处缠绕的杂质即可，不需要频繁拆解更换内部零件；电路腔体内部预留了足够的布线空间，可以适配不同规格的霍尔传感元件，根据实际的检测精度需求更换对应的传感模块，不需要改动外部的主体结构就能实现不同检测精度的适配。

　　在流体动力学的细节优化上，叶轮叶片的边缘做了薄化处理，减少叶片转动时的流体阻力，让叶轮在极低流速下也能顺利启动；装置尾部的出线位置做了密封槽设计，可以加装密封圈实现出线处的流体密封，避免流体顺着线缆缝隙渗入电路腔体。整个装置的所有零件都采用模块化的拆分设计，各个部件之间采用卡扣或者小过盈配合连接，不需要额外的紧固件就能完成整体组装，减少了零件数量，也降低了组装的工艺难度，适合小批量的定制化生产场景，针对不同的管路通径需求，只需要调整主体部分的外径尺寸，叶轮和电路腔体的核心结构可以直接复用，缩短定制化设计的周期。
