立式散料存储筒仓工业结构设计

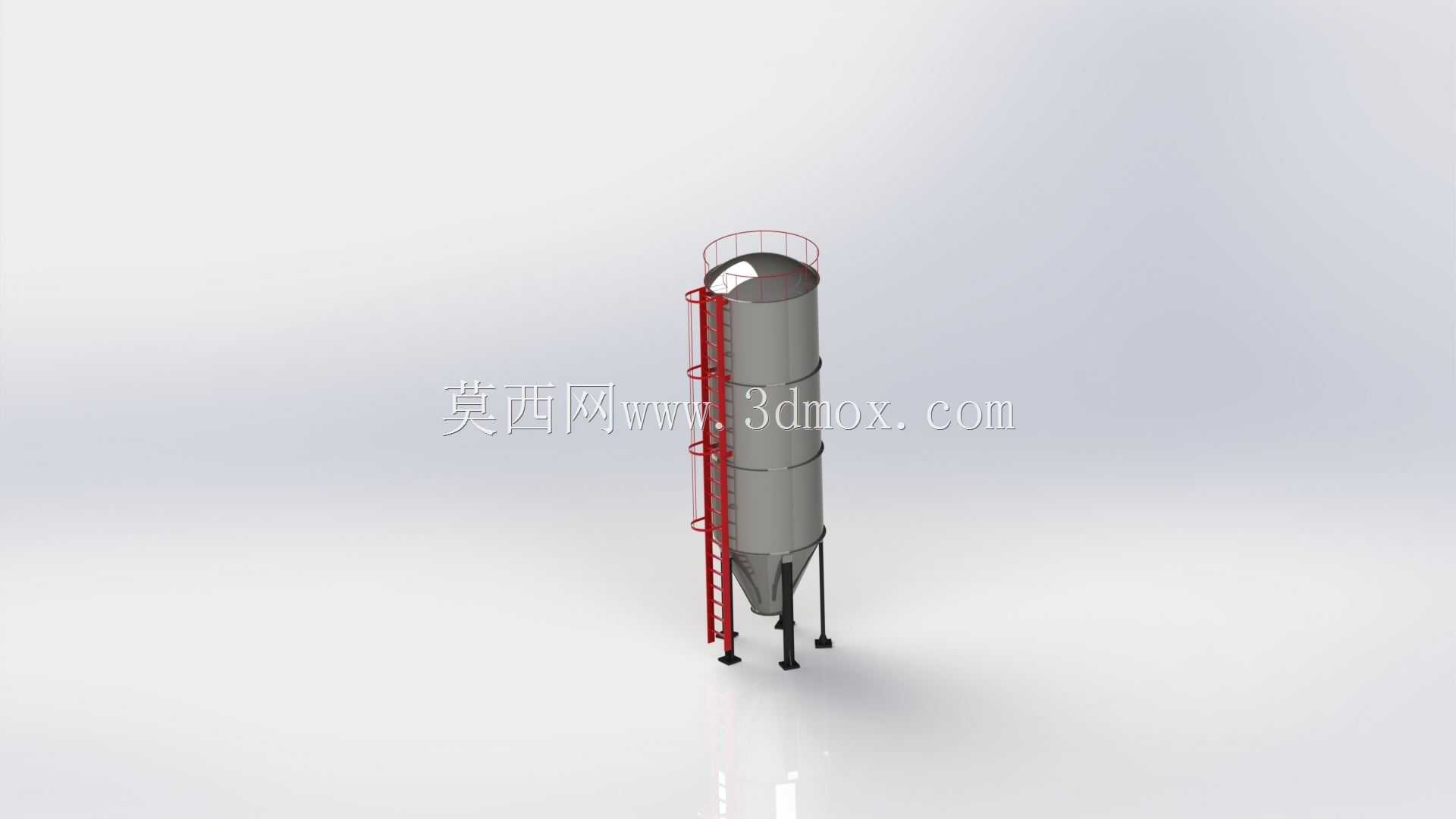

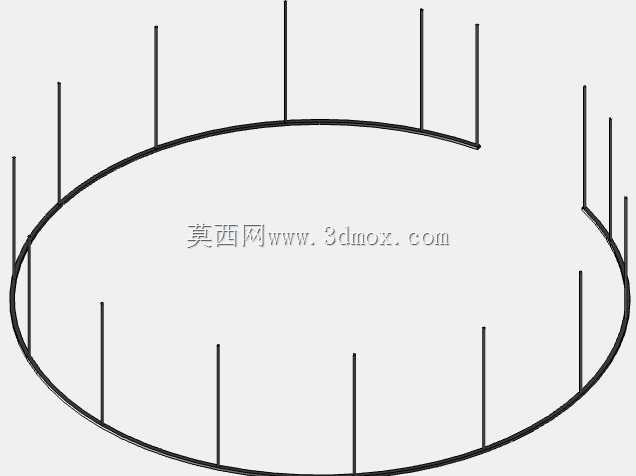

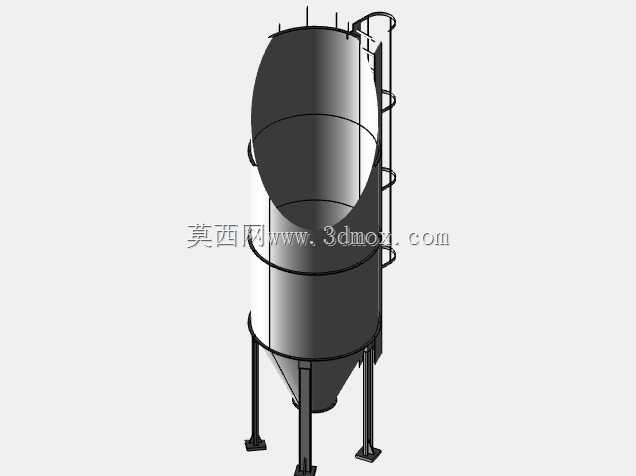

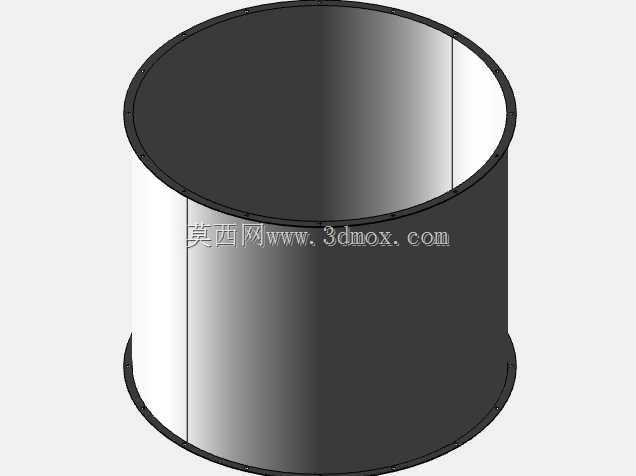

　　在粮油加工、饲料生产、建材储运等散料处理场景中，立式筒仓是衔接上游来料输送与下游配料加工的核心中转存储单元，这类设备的结构合理性直接决定散料周转效率、存储安全性与厂区空间利用率。本次呈现的筒仓结构采用上直下锥的经典立式布局，上部直筒段为主要储料容腔，直筒外壁设置多道环形加强筋，避免满仓状态下筒壁受散料侧压力出现鼓胀变形，直筒顶部设置带安全护栏的操作检修平台，平台预留人孔与进料口安装位，可匹配斗式提升机、气力输送管道等不同进料设备的对接需求，护栏高度符合工业操作平台安全规范，周边预留防滑巡检通道，方便运维人员定期检查料位、清理进料口积料。

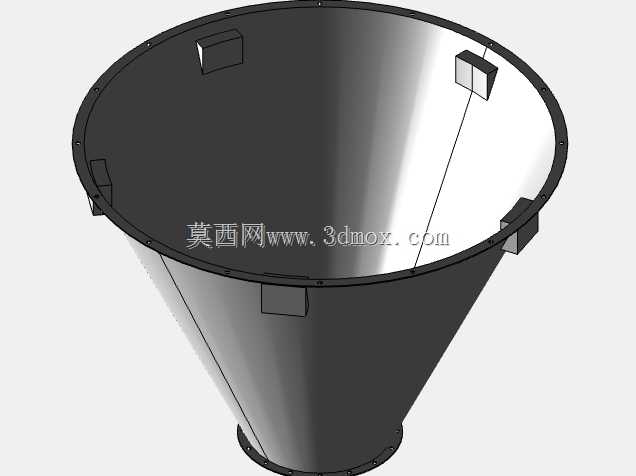

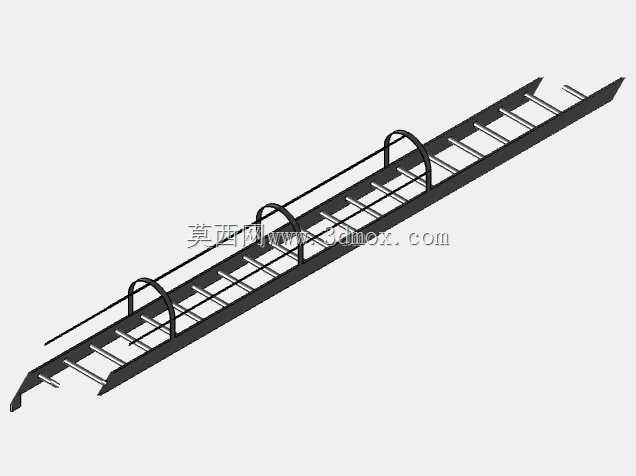

　　筒身侧部沿竖直方向布置直爬梯，爬梯每间隔一段距离设置护笼圈，防止巡检人员攀爬过程中发生坠落风险，爬梯与筒壁的连接采用可拆卸式螺栓固定，避免现场焊接对筒壁防腐层造成破坏，后期更换维护无需动火作业，适配粮油、饲料等有防爆要求的生产场景。下部锥斗段采用大倾角设计，锥角角度匹配常见散料的安息角参数，可有效避免谷物、粉状饲料、塑料粒子等散料在排料过程中出现架桥、堵料问题，锥斗末端设置标准法兰接口，可直接对接旋转卸料阀、螺旋输送机等出料设备，实现定量给料输送。

　　整个筒仓的支撑结构采用三根均布的立式支腿，支腿底部设置方形安装底板，底板预留地脚螺栓孔，可直接固定在混凝土基础上，支腿与筒身、锥斗的连接位置设置加强筋板，分散满仓状态下的整体载荷，避免应力集中导致焊缝开裂。设计过程中优先考虑散料存储的实际工况，直筒段的径高比经过优化，在保证足够存储容积的前提下，降低整体重心高度，减少风载、设备振动对结构稳定性的影响；筒体内壁做光滑处理，减少散料挂壁残留，避免不同批次物料交叉污染，同时降低清理维护的工作量。

　　安装边界方面，设备整体占地范围以支腿外沿为基准，现场布置时需在爬梯侧预留至少1.2米的巡检操作空间，顶部进料口位置需预留输送设备的安装对接空间，锥斗下方需预留足够的出料设备安装与维护高度，避免后期设备安装出现空间干涉。这类筒仓结构可根据实际存储物料的特性调整壁厚、加强筋间距与锥角角度，比如存储密度较大的矿石散料时可适当增加筒壁厚度、加密加强筋布置，存储流动性较差的粉状物料时可增大锥斗倾角，或在锥斗外壁加装振动器安装位，辅助物料顺畅排出。从结构建模的角度来看，该模型完整还原了筒仓的各部分连接细节，包括爬梯的踏步间距、护栏的横杆布置、支腿的加强结构、法兰的螺栓孔位，可直接用于厂区布局规划、设备安装模拟、散料输送系统的配套设计参考，建模过程中对各钣金件的折弯、焊接位置做了符合加工工艺的处理，没有出现工艺无法实现的尖角、干涉结构，可直接导出工程图用于生产制造参考。
