农用料箱液压转运拖车结构设计

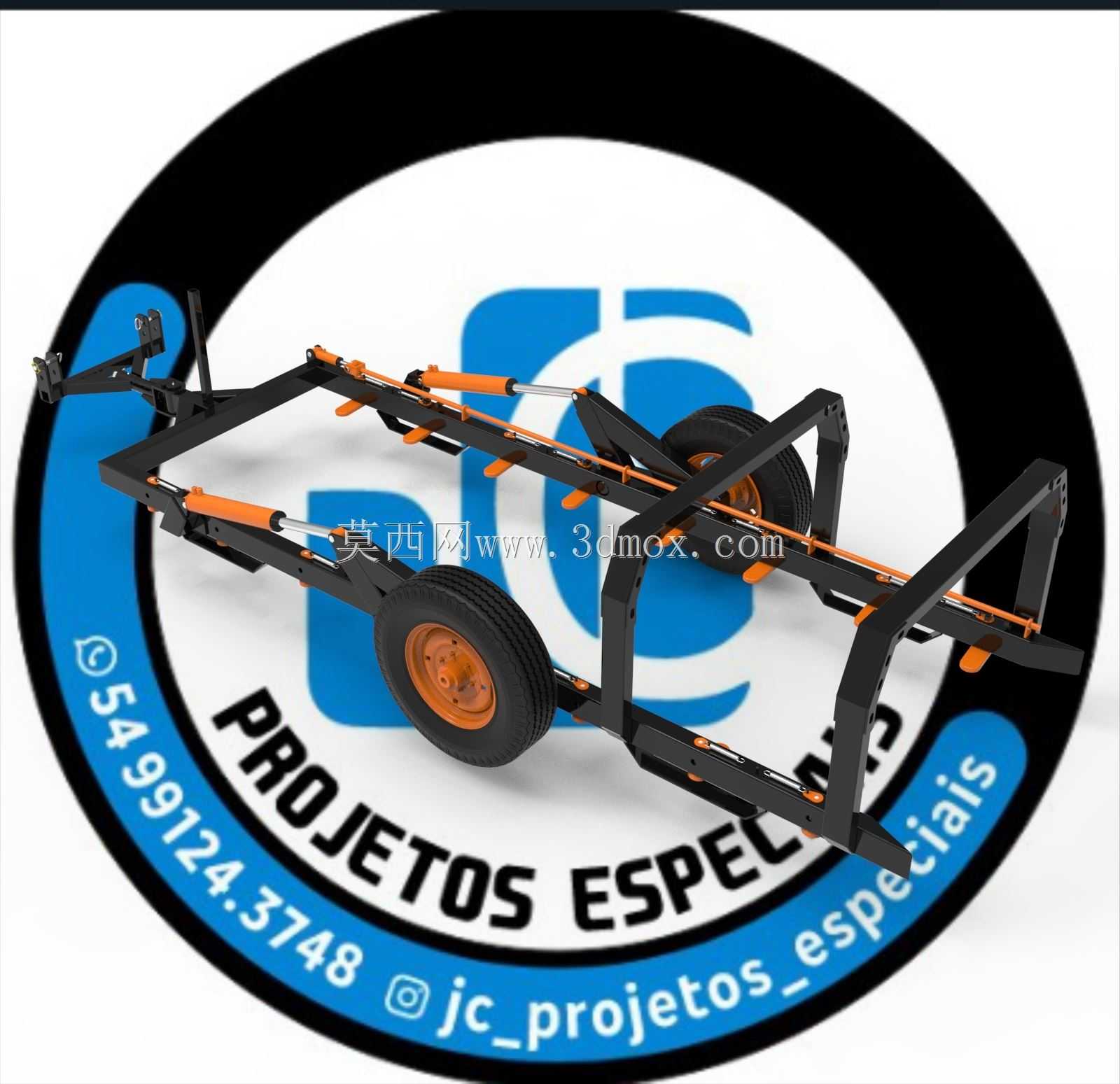

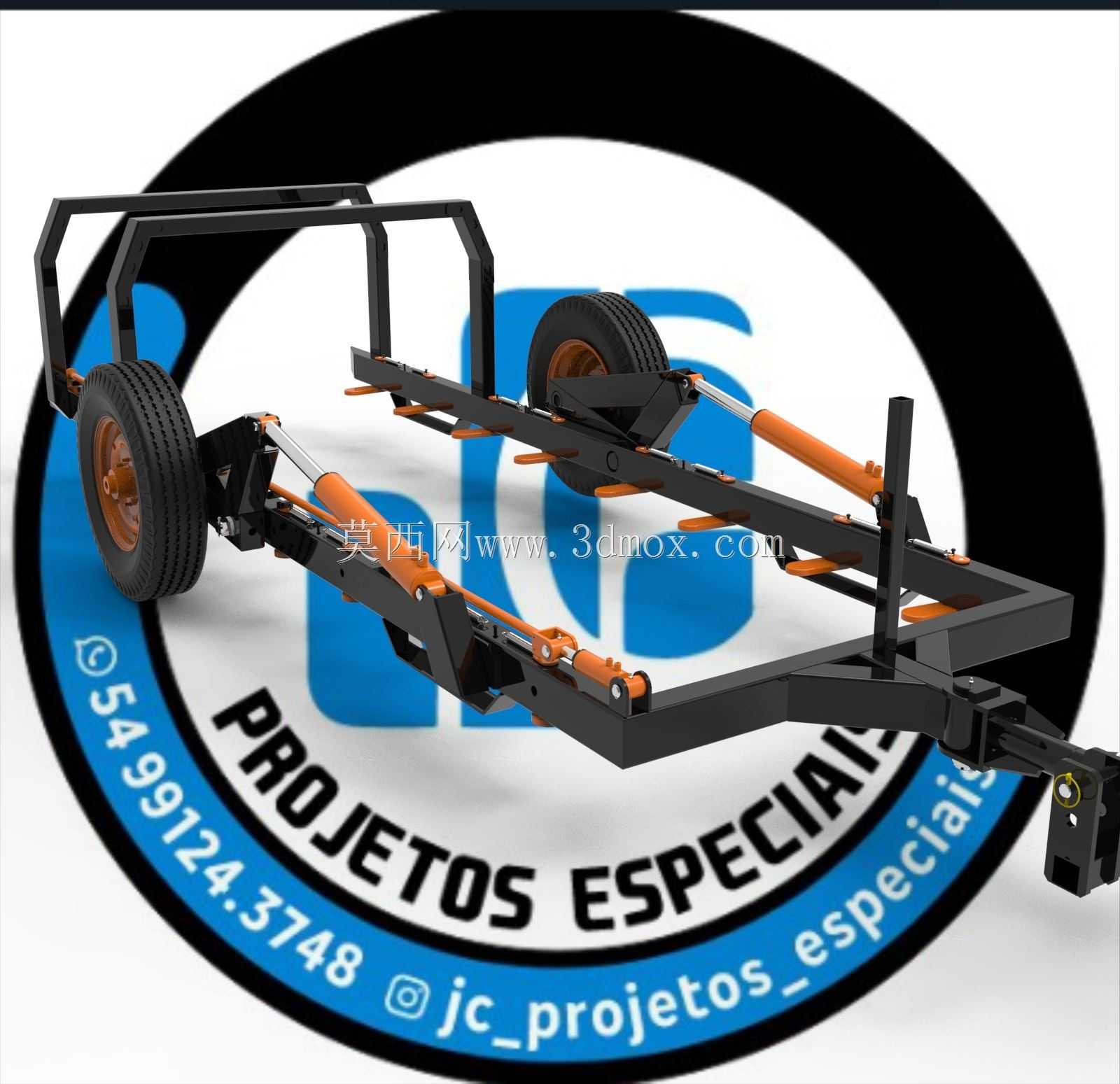

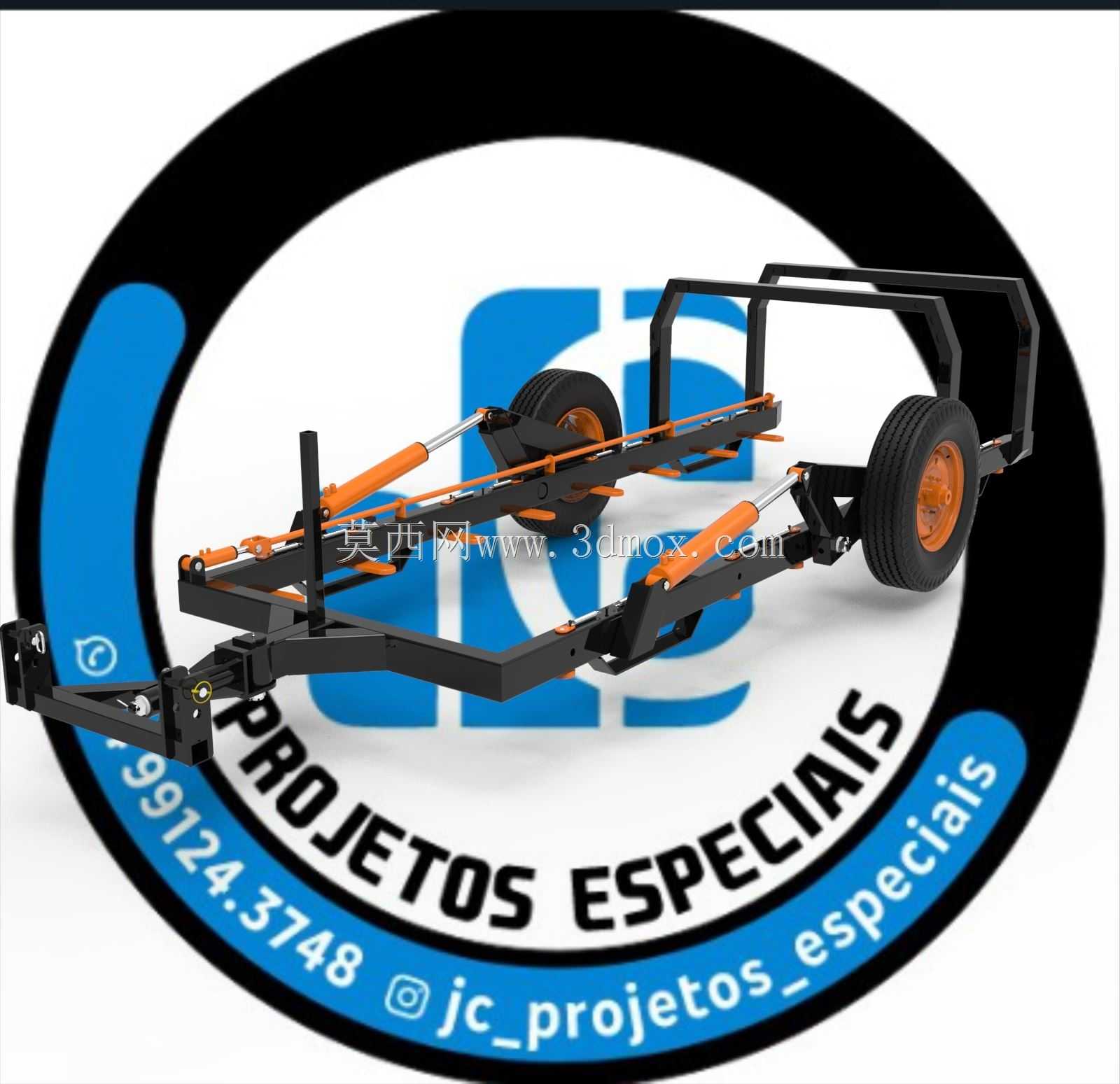

　　这款液压驱动的料箱转运拖车，主要面向中小型农场、果蔬种植基地的散料周转场景，解决传统人工搬运料箱劳动强度大、转运效率低的痛点，适配常规规格的农业周转料箱，可完成料箱的举升、固定、短途转运全流程作业，无需额外辅助吊装设备。从结构设计逻辑来看，底盘采用矩形钢管焊接框架，兼顾结构刚性与整机轻量化要求，框架主梁选用壁厚4mm的矩形型钢，横梁间距根据常用料箱的底部支撑点位排布，确保料箱放置后受力均匀，避免长期使用出现框架变形。

　　行走部分采用双轮轴布局，选配充气橡胶轮胎，轮距设置匹配农田垄距与园区硬化道路通行要求，最小转弯半径控制在3.2米，可在狭窄的棚区通道、田间便道灵活转向，牵引架高度适配常规农用拖拉机、小型装载机的牵引接口，连接销孔采用标准尺寸，无需改装即可快速挂接。液压系统是该设备的核心功能单元，采用双作用液压油缸作为举升执行件，油缸铰接点位置经过受力校核，举升行程覆盖料箱从地面到装卸高度的全范围，举升角度最大可达35度，可直接配合料箱的自卸结构完成卸料作业，液压管路沿底盘框架内侧排布，加装防护套管避免田间作业时被秸秆、碎石刮损，油缸两端的铰接轴承选用自润滑衬套，减少日常维护频次，适配户外多尘的作业环境。

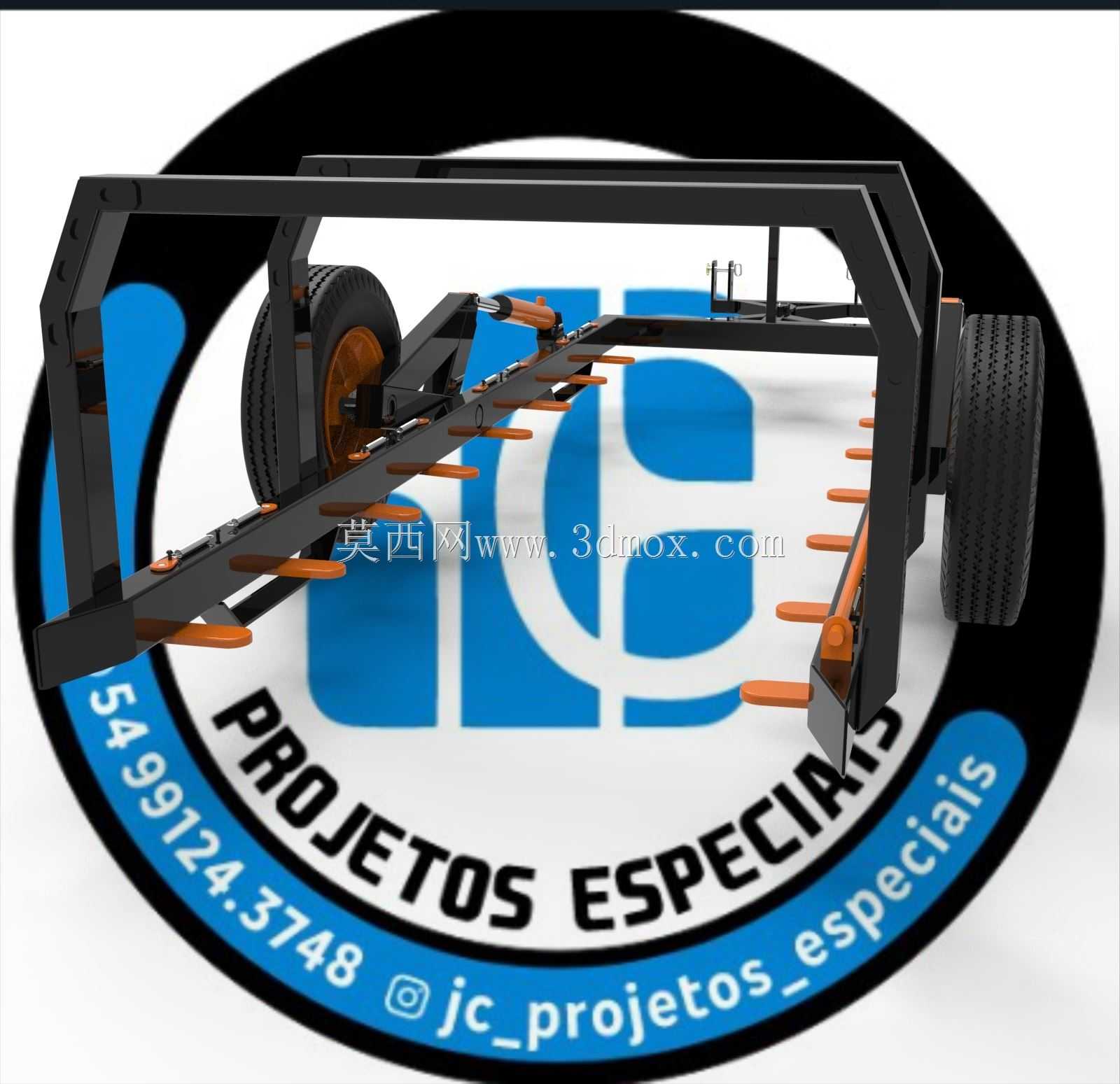

　　料箱固定机构采用可调节的限位挡杆结构，挡杆上开设等距调节孔，可根据不同尺寸的料箱调整固定范围，挡杆表面加装橡胶缓冲垫，避免转运过程中料箱与金属框架硬接触出现磕碰损伤，同时在举升过程中限制料箱滑移，保证作业安全性。设备的外形尺寸控制在总长3.8米、总宽1.8米、空载总高1.2米，完全满足乡村道路、棚区出入口的通行限界要求，整机空载重量控制在420kg，配套15马力以上的牵引动力即可正常作业，不会对牵引设备造成过大负载。设计过程中充分考虑了田间作业的复杂工况，底盘最低离地间隙设置为280mm，可顺利通过不平整的田埂、浅沟区域，所有外露金属部件均做防锈喷涂处理，涂层厚度不低于80μm，可抵御农药、化肥的腐蚀，延长设备使用寿命。

　　牵引架与底盘的连接部位采用加强筋焊接，应力集中区域额外加装补强板，避免频繁挂接、颠簸行驶出现焊缝开裂问题。液压系统的控制阀组设置在牵引架侧方，操作位置符合人体工程学要求，操作人员站在地面即可完成举升、下降的操作，无需攀爬设备，操作逻辑简单，经过简单培训即可上手使用。轮胎选用农业专用的深花纹轮胎，抓地力强，在泥泞、松软的农田路面也可稳定行驶，不会出现打滑陷车问题，轮轴部位采用密封式轴承结构，防止泥水、灰尘进入轴承内部，延长轮组的维护周期。该设备除了农业场景的料箱转运，也可适配仓储场景中周转箱的短距离转运，调整限位挡杆的间距后，可兼容不同规格的工业周转箱，拓展了设备的适用范围。在三维建模过程中，所有铰接部位的配合间隙均按照实际加工公差设置，液压油缸的运动行程做了干涉检查，确保举升全过程中框架、油缸、料箱之间不会出现运动干涉，轮胎与底盘框架的转向间隙也经过模拟验证，满打方向时轮胎不会摩擦底盘结构，所有焊接节点的位置都预留了足够的焊接操作空间，方便生产制造过程中的焊接作业，不需要制作复杂的专用工装即可完成组装。
