小型农用轮式拖拉机结构设计

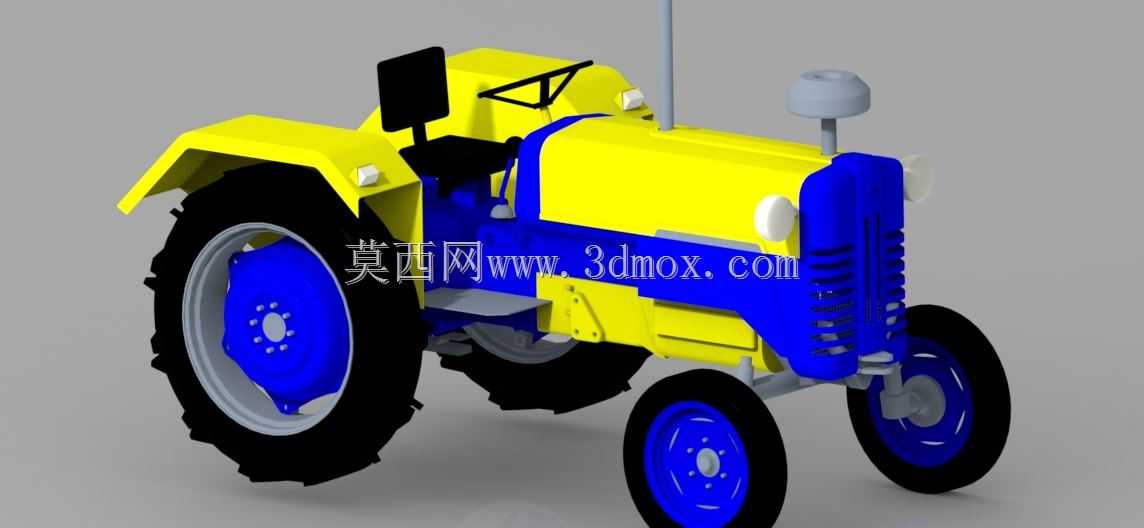

　　这款轮式拖拉机的三维结构设计，核心围绕丘陵小块耕地、果园行间作业、大棚内农事操作的实际使用场景展开，区别于大马力深耕拖拉机的设计逻辑，整体结构紧凑，转向半径控制在极小范围内，能够适配宽度不足两米的作业通道，在果树行距3米左右的密植果园内可完成掉头、转向操作，不会剐蹭果树枝干。从结构布局来看，采用经典的后轮驱动、前轮转向布置，发动机前置布局将整机重心控制在前轮轴与后轮轴之间偏前位置，带后悬挂农具作业时可平衡农具重量，避免前轮翘头失去转向能力。

　　车身覆盖件采用分块式设计，发动机舱侧面的覆盖件预留了检修开口，日常维护时无需拆卸整个覆盖件即可完成机油滤芯更换、皮带松紧调整、线路检查等常规操作，覆盖件的固定点位均布置在受力筋位置，避免长期颠簸工况下覆盖件出现共振开裂。行走系统的设计充分考虑农田作业的抓地力需求，后轮采用大直径人字花纹轮胎，胎面花纹高度适配泥泞耕地的附着需求，轮辋与轮毂的连接采用多螺栓均布结构，可根据作业需求调整后轮轮距，适配不同垄距的播种、中耕作业；前轮采用小直径导向轮胎，转向节的设计预留了足够的转向角度，配合整体较短的轴距，实现小场地内的灵活转向。

　　驾驶区域的设计兼顾操作便利性与结构简洁性，座椅布置在后轮轴前方位置，作业时的颠簸幅度更小，操纵杆、踏板的位置按照人机工程学布置，驾驶员无需大幅度挪动身体即可完成离合、制动、油门操作以及档位切换、农具升降控制，驾驶区域未设置封闭驾驶室，既降低整机重量，也适配南方高温环境下的作业通风需求，同时避免大棚、果园内作业时驾驶室剐蹭作物。前部的进气格栅采用竖向格栅结构，既保证发动机散热所需的进风量，也能阻挡田间作业时的秸秆、碎叶进入散热器舱，格栅上部预留了前大灯安装位，可满足早间、傍晚低光照环境下的作业照明需求，机罩顶部的空气滤清器采用高位布置，避免田间作业时地面扬起的灰尘被大量吸入发动机，延长发动机的保养周期。

　　后悬挂系统采用标准三点式悬挂结构，可匹配市面上多数小型农机具，包括旋耕机、犁铧、播种器、喷雾泵等，悬挂的提升行程经过优化，带农具转场时可保证农具最低点距离地面有足够高度，不会在过田埂时剐蹭地面。整机的管线布置全部沿着车架纵梁排布，采用卡扣固定在车架内侧，避免作业时被秸秆、杂草缠绕，也减少外露管线被剐蹭破损的概率，燃油箱布置在座椅下方位置，既不占用额外的车身空间，也能利用驾驶区域的结构保护油箱，避免田间作业时被硬物撞击。从安装边界来看，整机总宽度控制在1.3米以内，总长度不含后悬挂农具时不足2.5米，高度至方向盘位置不足1.4米，能够顺利进入高度2米以内的塑料大棚开展作业，也可在行距较窄的茶园、葡萄园完成中耕、施肥作业。车架采用槽钢焊接结构，主纵梁的厚度经过强度校核，可满足带1.2米旋耕机作业时的载荷需求，前后桥的连接位置均设置了加强筋板，应对田间颠簸时的交变载荷，避免长期使用后出现车架变形。设计过程中充分考虑了零部件的通用性，多数标准件、易损件都采用市面通用规格，后期维护更换时无需定制特殊配件，降低使用过程中的维护成本，轮胎、轴承、滤清器等配件都可在普通农机配件门店采购，适配基层农村的维修条件。
