可参数化调节带索具的吊装梁结构

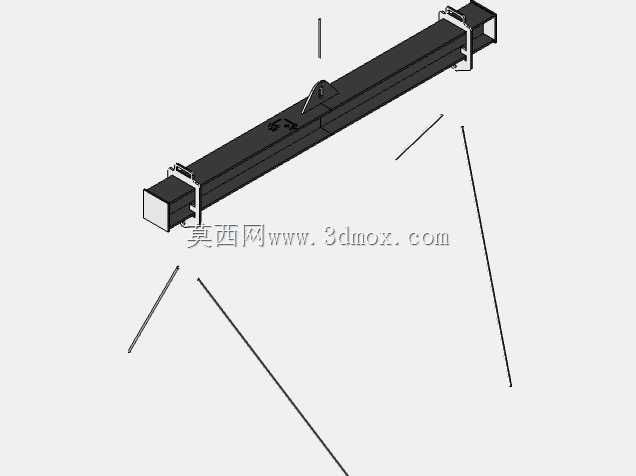

　　在重型工件吊装转运的施工现场，这类带索具的吊装梁是平衡载荷、避免吊件受侧向挤压变形的核心工装，尤其适用于长条形、大跨度工件的车间内转序、仓储出库装卸以及设备进场就位作业，能有效分散吊点载荷，规避单吊点起吊带来的工件弯折、吊索夹角过大受力超标的问题。不同于市面上固定吊点的常规吊装梁，这套结构做了全参数化的变量设计逻辑，梁体的总长度、翼缘与腹板构成的截面宽度尺寸都可以根据实际吊装的工件跨度、重量分布做对应调整，不需要重新从零绘制梁体骨架，只需要在参数表中修改对应数值就能快速生成适配不同工况的梁体结构。

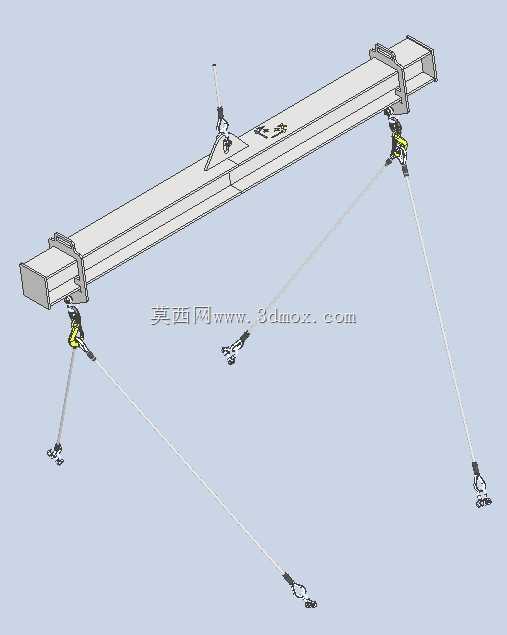

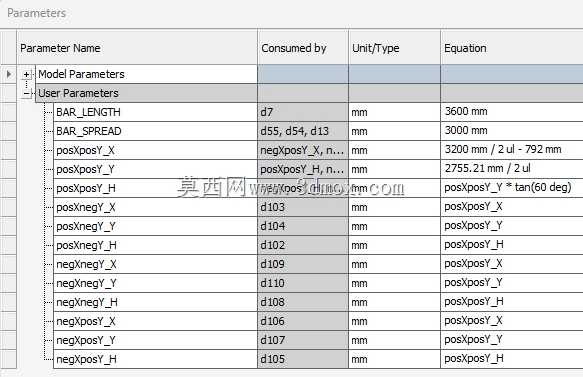

　　每个吊点的安装高度、沿梁长X轴方向的固定位置、垂直梁长方向Y轴的偏移距离都设置了独立的可编辑参数，现场作业人员可以根据待吊工件的重心位置、吊耳布置位置灵活调整吊点参数，不需要额外焊接临时吊耳或者切割调整梁体结构，大幅缩短吊装前的工装准备时间。梁体顶部做了清晰的吊点位置标识，每个吊点都对应吊装作业的载荷象限做了标记，设计人员调整完参数后可以直接通过顶部标记核对吊点布置是否匹配工件重心，避免出现吊点偏载导致的起吊倾斜风险。配套的索具组件也和梁体参数做了关联，调整吊点位置时索具的长度、连接端的固定位置会自动随吊点参数更新，不需要单独调整索具的装配约束，能直观模拟不同吊点布置下的索具受力角度，提前排查索具夹角过小导致的受力超标问题。

　　梁体两端的端部连接结构做了标准化设计，不管梁长参数如何调整，端部的吊环连接尺寸、端面结构强度都保持统一标准，可以适配车间通用的起重机吊钩连接规格，不需要针对不同长度的梁体更换端部连接配件。在安装边界上，这套结构的参数调整范围覆盖了车间内常见的3米到12米跨度的长型工件吊装需求，吊点的Y向偏移范围可以满足最大0.8米的偏心载荷调整需求，适配工件重心偏离梁体中心线的特殊吊装场景。需要注意的是，通用格式的模型文件仅能保留几何结构，无法保留参数化调整的变量功能，仅能作为结构参考使用，要实现参数化快速调整的功能需要在对应三维设计环境中打开原始参数化文件。

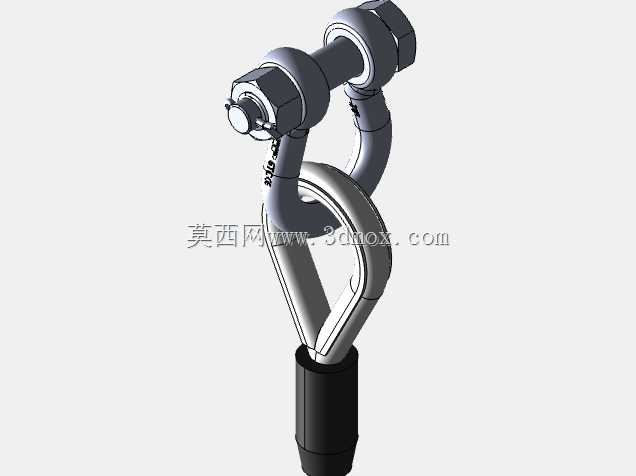

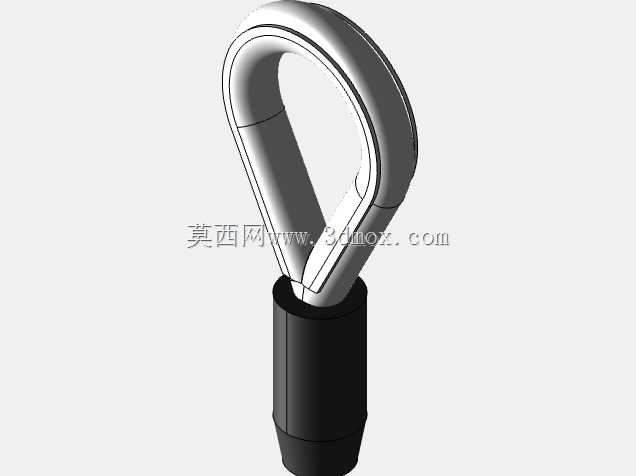

　　在实际工程应用中，这类可调参数的吊装梁可以替代多套不同规格的固定吊梁，减少车间内工装的存储占用，同时针对临时出现的特殊吊装工况，可以在十几分钟内完成参数调整生成适配的吊梁结构，不需要等待新工装的加工周期，能有效应对项目现场的突发吊装需求。梁体的截面参数调整也对应了不同载荷等级的需求，调整梁体腹板高度、翼缘厚度参数时，可以匹配从1吨到10吨不同的额定吊装载荷，设计人员可以根据待吊工件的重量快速调整梁体截面参数，同时自动校核梁体的受力变形量，确保吊装作业的结构安全。索具末端的吊钩、卸扣组件都采用了标准件模型装配，调整索具长度时会自动保持卸扣与吊点、吊钩的连接约束关系，模拟真实吊装时的索具垂摆状态，方便设计人员提前判断起吊过程中索具是否会与工件边缘发生干涉，提前调整吊点位置规避干涉风险。
