Ekron2.5吨液压卷扬机结构设计

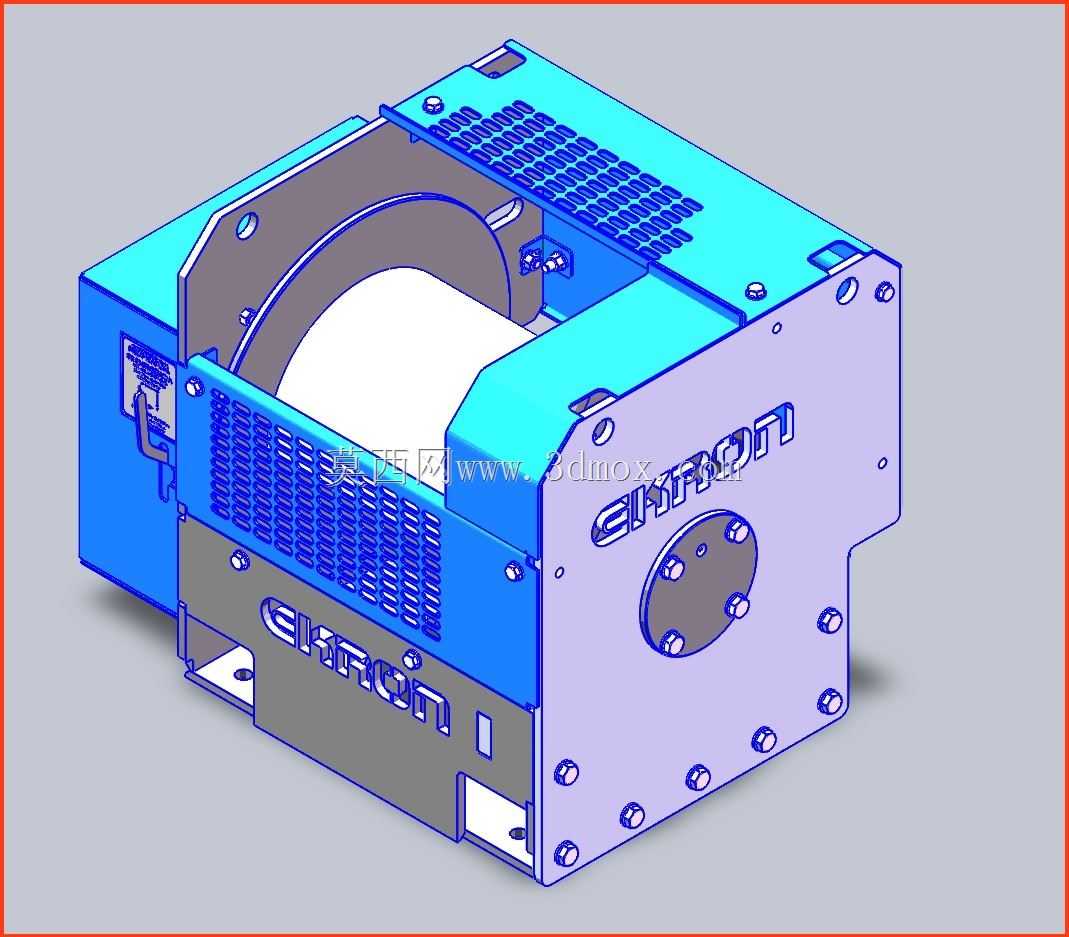

　　这款2.5吨载荷的液压卷扬设备，核心应用场景覆盖户外工程抢险、小型起重作业、车载配套牵引、车间设备移位等需要稳定牵引力的工况，相比电动卷扬机型，液压驱动的形式在重载启停、过载耐受、长时间持续作业上的表现更适配无稳定供电、载荷波动大的野外作业场景，比如市政管线铺设时的管材牵引、轻型工程机械的自救拖拽、小型码头的货物垂直起吊都能适配。从结构设计逻辑来看，整体采用分体式模块化布局，卷筒组件作为核心承载部分，被两侧的支撑立板完全包覆，外侧的护罩结构做了密集的格栅式散热开孔，避免液压驱动模块长时间高负载运行时热量堆积，同时格栅开孔的尺寸做了优化，既保证通风量，又能阻挡作业环境中的碎石、杂物侵入内部传动结构，减少户外工况下的卡滞故障。

　　两侧支撑立板采用加厚钢板折弯后焊接成型，安装面做了铣平处理，所有螺栓连接孔位都做了沉头设计，既保证连接强度，又避免螺栓突出影响外围部件安装，立板上预留的多个定位销孔，能适配不同安装基座的快速定位，减少现场安装时的配打孔工作量。卷筒部分的容绳量按照2.5吨额定载荷下的常用钢丝绳直径设计，卷筒侧壁的挡边高度做了冗余计算，避免满绳状态下钢丝绳脱槽，卷筒内部集成了液压驱动的行星减速结构，没有外露的传动齿轮，整体防护等级更高，适配多尘、潮湿的作业环境。

　　设备的安装边界设计充分考虑了不同配套场景的适配性，底部的安装支脚采用外伸式结构，四个安装孔的孔距按照通用起重配套基座的尺寸做了标准化设计，支脚的厚度经过载荷校核，能承受额定载荷下的倾覆力矩，不会出现支脚变形的问题。侧面预留的液压油接口采用标准公制液压接头，能直接对接通用液压系统的油路，不需要额外做转接头适配，接口位置做了内凹设计，避免安装运输过程中磕碰损坏接头螺纹。从功能特性上看，设备自带的机械锁止结构集成在驱动端，当液压系统停止供油时，锁止机构会自动卡合，避免载荷下坠，相比单独加装的外抱式制动器，集成式的结构响应速度更快，锁止力矩更稳定，不会因为外露结构锈蚀出现锁止失效的问题。

　　护罩表面的品牌标识采用压铸成型的凸字设计，相比丝印标识不会因为长期户外使用出现磨损脱落，便于后期设备维护时的型号识别。整体结构的所有连接螺栓都采用统一的公制规格，现场维护时不需要准备多套扳手工具，降低维护的工具成本。在建模过程中，所有配合面都按照实际加工公差做了间隙预留，比如支撑立板和卷筒轴承位的配合、护罩和立板的安装配合，都符合机械加工的实际公差要求，不存在干涉问题，导出的模型可以直接用于配套安装的基座设计、油路布局设计，不需要再做额外的结构修正。设备的整体外形尺寸控制紧凑，在保证2.5吨额定牵引载荷的前提下，尽可能压缩了横向和纵向的安装空间，能适配安装空间受限的车载配套场景，比如轻型清障车、小型工程车辆的随车起重配套，不会因为设备体积过大占用过多的车载安装空间。
