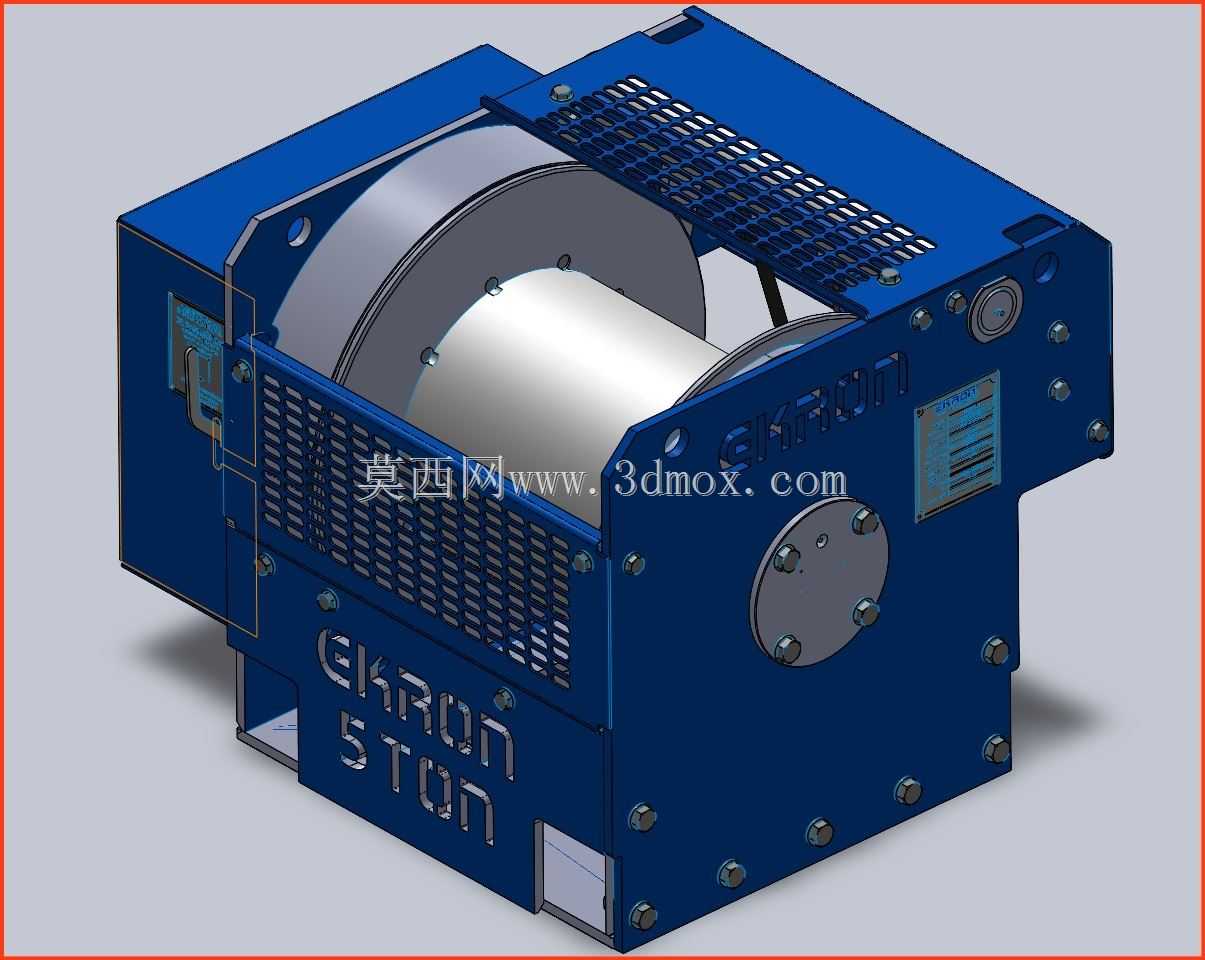

Ekron五吨级液压卷扬牵引设备结构

　　在重型设备移位、厂区物料定点转运、户外工程抢险、船舶系泊牵引这类需要稳定大拉力输出的作业场景里，这类额定牵引载荷五吨的液压卷扬设备是核心执行部件，和电动卷扬相比，液压驱动的形式本身就具备过载缓冲能力强、输出扭矩平稳、可在无稳定市电的野外作业场景配套液压动力站使用的优势，不会因为短时负载突增出现电机烧损的问题，适配的工况覆盖范围更广。从结构设计逻辑来看，整个设备采用集成式箱体布局，没有外露的传动管线，卷筒部分直接嵌套在箱体的支撑框架内，两侧的支撑端采用加厚法兰板配合高强度螺栓锁紧，既保证了卷筒在满负载收放钢丝绳时的径向支撑刚度，也避免了重载下卷筒出现轴向窜动的问题。

　　箱体侧面的格栅式通风结构是设计时特意预留的散热通道，因为液压绞车在长时间连续牵引作业时，内置的液压马达、减速机构会持续产生热量，格栅结构既可以阻挡大粒径杂物进入箱体内部打坏传动齿轮，也能形成自然对流的散热通道，不需要额外加装散热风扇就能把作业时的油温控制在合理区间，减少了额外的故障点。卷筒表面做了光滑圆弧过渡处理，没有尖锐棱角，避免钢丝绳在多层缠绕时出现硬弯折断丝的问题，卷筒侧边的挡边高度按照五吨载荷常用的钢丝绳直径、额定容绳量做了匹配设计，满绳状态下钢丝绳不会从挡边处脱出。

　　箱体上预留的安装孔位采用沉孔设计，安装时螺栓头可以完全沉入孔内，不会突出箱体表面，既可以避免设备转运、安装过程中螺栓被磕碰变形，也能让设备和安装基座的贴合面完全贴合，不会因为螺栓突出出现安装间隙，保证安装后的整体稳定性。设备的液压接口设置在箱体侧方的防护区域内，接口周边做了凸起的防护筋，就算作业过程中有硬物碰撞，也会先碰到防护筋，不会直接打坏液压接头造成漏油故障，接口的规格采用行业通用的液压管路标准，不需要定制转接头就能和市面上主流的液压动力站、工程机械液压输出端口直接对接，现场适配的成本很低。从安装边界来看，整个设备的外形采用方正的箱体结构，底部的安装基准面做了铣平处理，安装时不需要额外加工过渡底座就能直接固定在设备机架、车辆底盘或者固定基座上，整体重心落在安装面的几何中心附近，满负载牵引时不会出现偏载力矩，对安装基座的强度要求比悬臂结构的卷扬设备低很多。设备上的标识区域采用凹刻填漆的工艺，不会因为长时间户外作业的风吹日晒、剐蹭出现标识磨损脱落的问题，日常巡检时可以快速识别设备的载荷参数、操作注意事项。

　　内置的减速机构和液压马达采用同轴直连的布局，传动链更短，传动效率比带中间传动链的结构更高，同时因为传动部件全部集成在封闭箱体内部，日常只需要按照周期更换箱体内的润滑油即可，不需要频繁给外露齿轮做润滑保养，后期维护的工作量很小。在实际选型搭配时，这类五吨级液压卷扬可以配套在工程抢险车、小型起重设备、林业集材机械、码头系泊装置上使用，牵引速度可以通过调整液压系统的流量做无级调节，既能满足重载低速牵引的稳定性要求，也能在轻载状态下提高收绳速度提升作业效率。箱体上的各个连接螺栓都采用防松设计，在持续振动的作业环境下也不会出现螺栓松动的问题，适合在移动设备上安装使用，不会因为设备行驶、作业过程中的振动造成结构松动失效。
