航天对接用齿轮齿条锁释机构结构设计

　　在航天在轨对接、空间载荷临时固连这类特殊工况下，两个独立舱段或载荷模块需要在对接阶段完成刚性锁止，待任务节点触发后可靠解锁分离，这类锁释机构的可靠性直接决定任务成败，传统的爆炸螺栓式分离方案属于一次性火工装置，无法完成重复锁止解锁动作，且分离时产生的冲击载荷容易对精密载荷造成损伤，而基于齿轮齿条传动的锁释机构，能够通过纯机械传动实现可控的锁紧与释放动作，重复动作精度高，冲击载荷远低于火工分离方案，适配需要多次对接分离的空间任务场景。

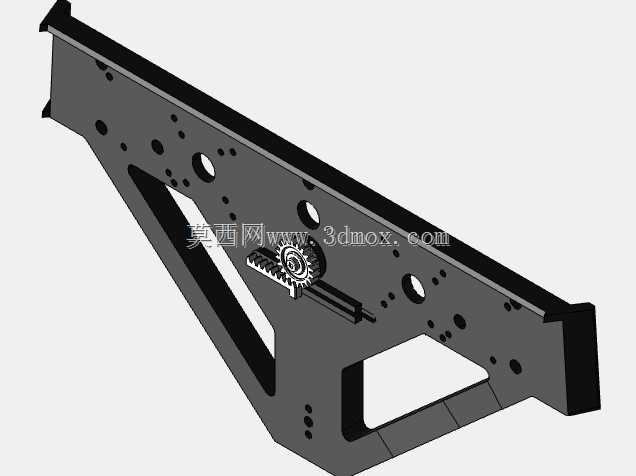

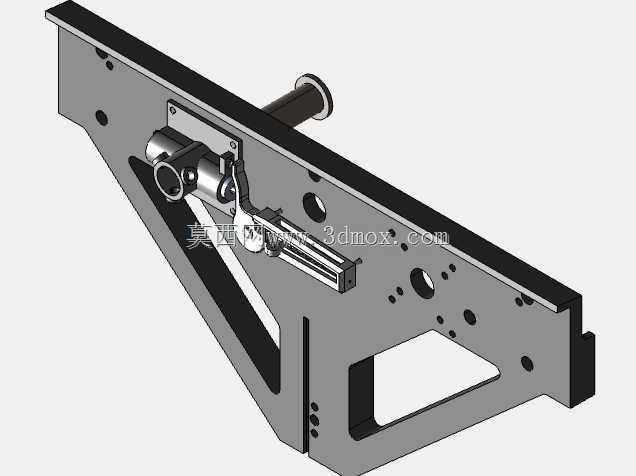

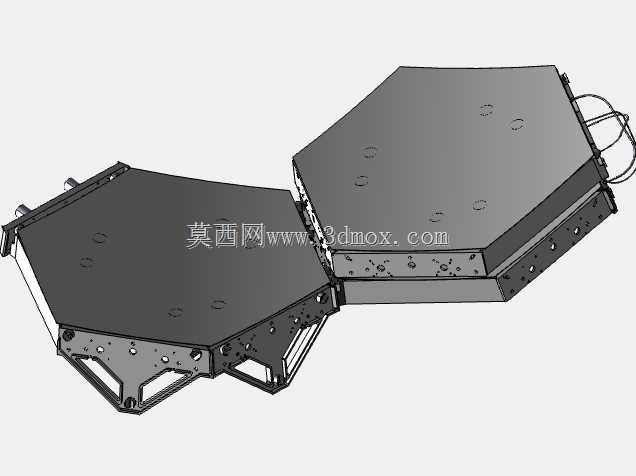

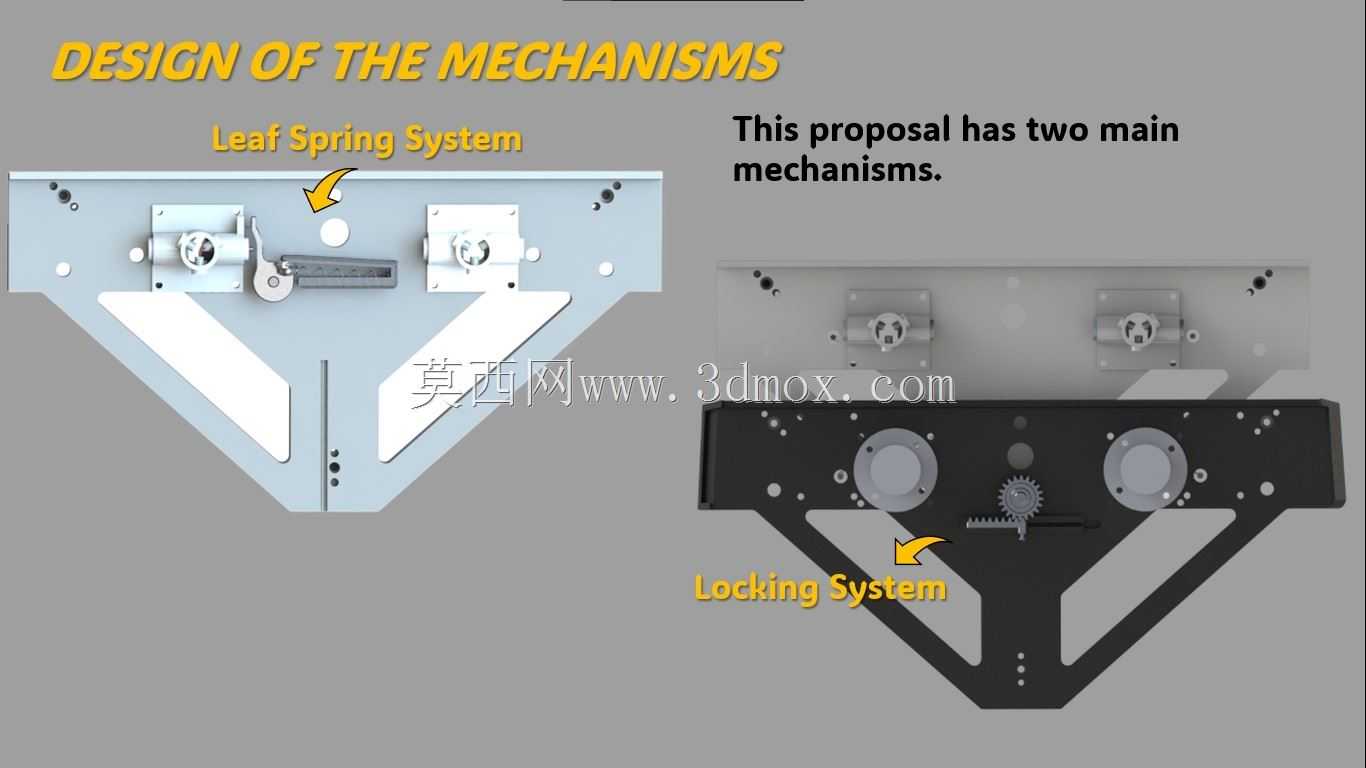

　　这套机构的核心传动逻辑采用对称布置的齿轮齿条副，两个对接单元各集成一套齿条传动组件，对接阶段两侧齿条同步伸出，通过端部的楔形导向结构完成初始对位，待对接面贴合到位后，齿轮驱动齿条端部的锁舌卡入对接卡槽，形成过盈配合的刚性连接，整个锁紧过程的行程由齿轮转角精准控制，可通过驱动端的扭矩反馈判断锁紧到位状态，避免过锁导致的结构变形或是锁紧不足引发的连接松脱。从结构设计层面看，整套机构的安装边界完全适配六边形舱段的端面布局，所有传动组件均内嵌于舱段端面的框架结构内，不会额外占用舱段外部的有效载荷空间，齿条的导向采用双直线导轨约束，可承受对接过程中产生的径向与轴向复合载荷，齿轮采用变位齿轮设计，在有限的安装空间内提升轮齿接触强度，避免大载荷下出现断齿失效。

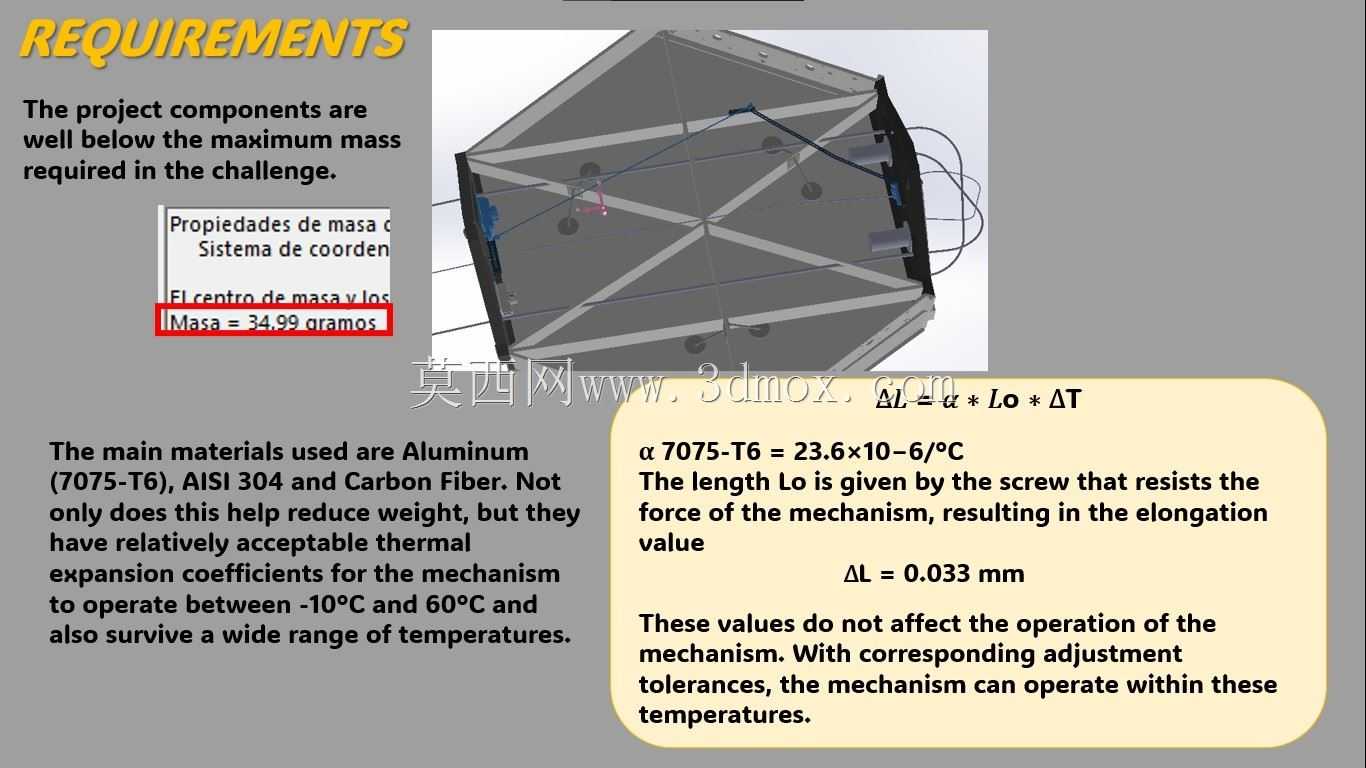

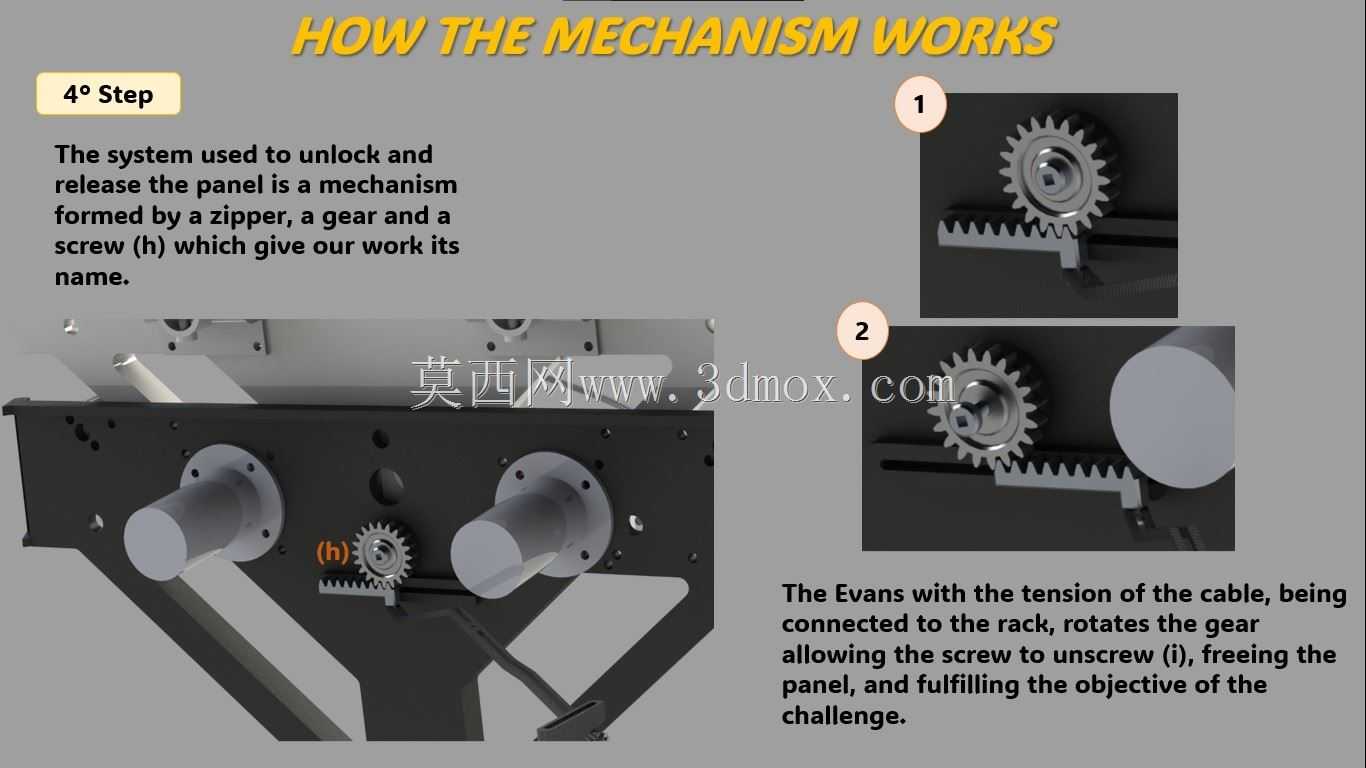

　　机构的释放动作逻辑与锁紧过程互锁，只有当锁紧状态的位置传感器触发到位信号后，释放驱动回路才会接通，齿轮反向转动带动齿条锁舌收回，待两侧锁舌完全退回到位后，对接面的分离推杆才会动作将两个对接单元推开，整个动作流程的时序通过机械结构与电气限位双重约束，不会出现误动作。在地面模拟工况测试中，这套机构可在高低温交变、真空环境下完成上百次锁释循环，传动效率保持稳定，齿条表面采用固体润滑涂层处理，避免真空环境下冷焊效应导致的传动卡滞，所有结构件均采用轻量化铝合金加工，非承力部位做拓扑减重优化，整体重量控制在航天载荷的重量指标范围内。

　　实际应用中，这类齿轮齿条锁释机构除了航天对接场景外，也可适配地面工业设备中需要频繁开合的重载舱门、快换工装夹具的锁止单元，只需要根据实际载荷大小调整齿轮模数、齿条截面尺寸以及锁舌的结构强度，即可快速移植到不同的应用场景。设计过程中需要重点关注齿条的直线度公差，若齿条导向间隙过大，锁舌伸出时会出现卡滞，导致锁紧不到位，齿轮与齿条的啮合侧隙需要控制在合理范围内，侧隙过大会导致锁紧位置出现窜动，侧隙过小则会在温度变化时出现传动卡阻。对接面的楔形导向结构需要做圆角处理，避免对接过程中出现硬碰撞损伤结构表面，锁舌的接触面采用斜面设计，锁紧过程中可通过斜面的楔紧作用消除两个对接单元之间的装配间隙，提升连接刚性。整套机构的驱动端可适配手动、电机驱动两种模式，地面测试阶段可通过手动输入轴完成锁释动作调试，在轨工作阶段通过伺服电机驱动齿轮转动，配合位置传感器实现闭环控制，精准控制齿条的伸出与收回行程。
